Installation
Guide
Console Table
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-14041
1058327-2-A

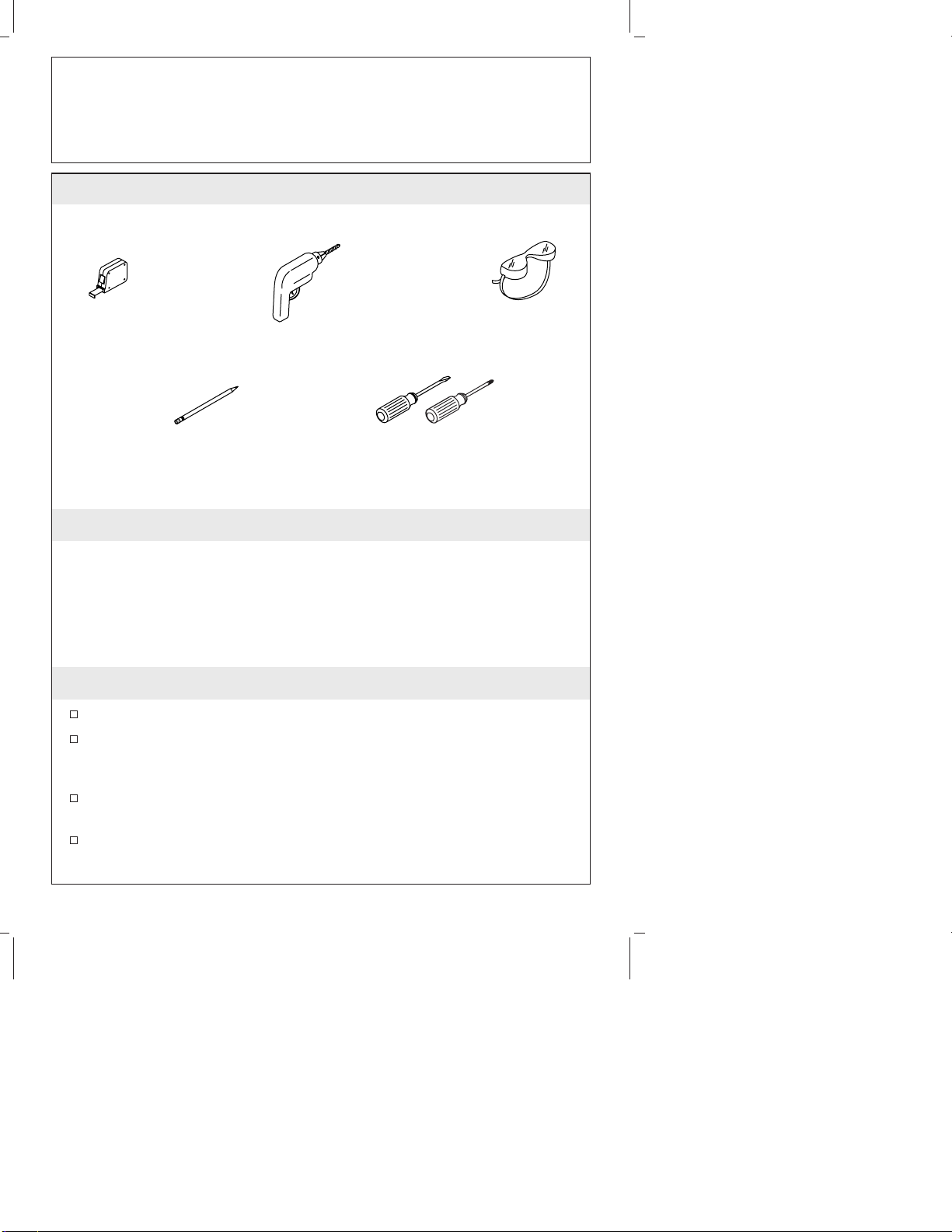

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local building codes.
Prior to installation, unpack the new product and inspect it for
damage. Return the product to its protective carton until you are
ready to install it.
These instructions assume the wall and floor are plumb and level.
Take care not to scratch or mar the surface when installing this
product.
Tape
Measure Drill and Assorted
Drill Bits
Pencil Assorted
Screwdrivers
Safety
Glasses
1058327-2-A 2 Kohler Co.
1. Assemble the Frame and Legs
IMPORTANT! Risk of product damage. When installing the legs, be
careful not to bend the bolts. Support the legs and keep them
properly aligned while threading the bolts into the frame.
Lay the table top upside down on the floor.
Thread each leg into a corner of the table top.
IMPORTANT! Make sure the ledge on the bottom tray faces the
table top when you install it. The ledge will hold the glass shelf.
Position the bottom tray on the legs, running the bolts through
the corner holes.
Thread the bottom legs onto the legs.
Table Top
Leg
Bottom Tray
Bottom Leg
Leveler
Kohler Co. 3 1058327-2-A
2. Install the Table
Attach the wall mount brackets at the predrilled hole locations in
the console table. Use the shorter supplied screws (2).
Move the console table into place.
IMPORTANT! The wall mount brackets should be mounted directly
to studs. Provide support or backing if studs are not aligned with
the brackets.
Using the top and bottom holes in the wall mount bracket as a
template, mark the location of the holes on the wall.
Move the console table away from the wall.
IMPORTANT! Installations to tile require wall anchors (not
supplied). A pilot hole is recommended when the wall is
constructed of plaster or drywall.
Drill pilot holes and install wall anchors when needed.
Move the console table back into place.
Align the wall mount brackets with the marks/hole locations.
Leg
Leveler
Glass Shelf
16"
(40.6 cm)
Wall Mount Bracket
1058327-2-A 4 Kohler Co.
Install the Table (cont.)
Attach the console table to the wall using the (4) longer supplied
screws.
Position the glass shelf on the bottom tray of the console table.
Install the countertop following the countertop manufacturer’s
instructions.
Kohler Co. 5 1058327-2-A
Guide d’installation
Console Table
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de construction locaux.
Avant l’installation, déballer le nouveau produit et l’examiner
pour en déceler tout dommage. Remettre le produit dans son
emballage de protection jusqu’à être prêt à l’installer.
Ces instructions assument que le mur et le sol sont nivelés.
Faire attention de ne pas rayer ou abîmer la surface lors de
l’installation de ce produit.
Mètre ruban Perceuse et
mèches assorties
Crayon à papier Tournevis
assortis
Lunettes de
protection
Kohler Co. Français-1 1058327-2-A
1. Assembler le cadre et les pieds
IMPORTANT ! Risque d’endommagement du produit. Lors de
l’installation des pieds, faire attention de ne pas plier les boulons.
Supporter les pieds et les garder proprement alignés tout en vissant
les boulons dans le cadre.
Allonger le dessus de table à l’envers sur le sol.
Visser chaque pied dans un coin du dessus de table.
IMPORTANT ! S’assurer que le rebord de la base du plateau
inférieur soit face au dessus de table lors de l’installation. Le rebord
supportera l’étagère de verre.
Positionner le plateau inférieur sur les pieds, passant les boulons
dans les orifices d’angles.
Visser les pieds inférieurs sur les pieds.
Dessus de table
Pied
Plateau inférieur
Pied inférieur
Patin réglable
Kohler Co. Français-2 1058327-2-A
2. Installer la table
Attacher les supports muraux aux emplacements préalablement
percés dans la table console. Utiliser les vis les plus courtes
fournies (2).
Mettre la table console dans son emplacement.
IMPORTANT ! Le supports muraux devraient être montés
directement sur les montants. Fournir un support ou renfort si les
montants ne sont pas alignés avec les supports.
En utilisant les orifices supérieurs et inférieurs du support mural
comme gabarit, marquer l’emplacement des orifices sur le mur.
Déplacer la table loin du mur.
IMPORTANT ! Les installations au carrelage requièrent des ancrages
muraux (non-fournis). Un trou-pilote est recommandé lorsque le
mur est construit de plâtre ou en cloison sèche.
Percer les trous-pilotes et installer les ancrages muraux selon le
besoin.
Mettre la table console dans son emplacement.
Pied
Patin
réglable
Étagère
en verre
16"
(40,6 cm)
Support mural
1058327-2-A Français-3 Kohler Co.
Installer la table (cont.)
Aligner les supports muraux avec les emplacements des
marques/trous.
Attacher la table console au mur en utilisant les (4) vis les plus
longues fournies.
Positionner l’étagère en verre sur le plateau inférieur de la table
console.
Installer le comptoir conformément aux instructions du fabricant.
Kohler Co. Français-4 1058327-2-A
Guía de instalación
Mesa consola
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de construcción.
Antes de la instalación, desempaque el producto nuevo y revise
que no esté dañado. Coloque el producto en la caja como
protección hasta que lo instale.
Las instrucciones suponen que las paredes y el piso están a
plomo y a nivel.
Tenga cuidado de no rayar o dañar la superficie al instalar este
producto.
Cinta para
medir Taladro y brocas
surtidas
Lápiz Destornilladores
surtidos
Lentes de
seguridad
Kohler Co. Español-1 1058327-2-A
