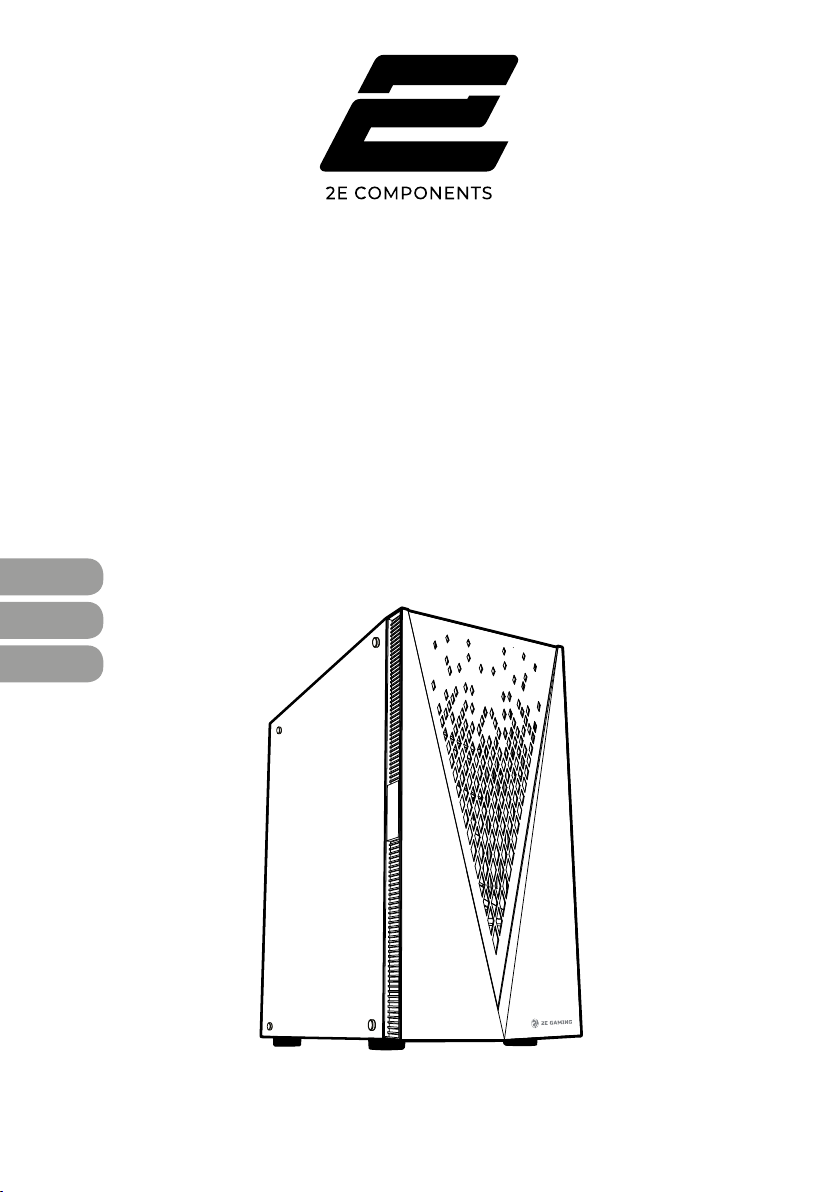

2E GAMING GALAXY Manuale utente
RU
UA
EN
’
COMPUTER CASE OPERATION GUIDE
2E GAMING GALAXY G2055
2Е COMPONENTS
2
UA
: комп’ютерний корпус.
: для розміщення компонентів системи персонального комп’ютера.
: 2Е-G2055.
СПЕЦИФІКАЦІЯ
/ Mid Tower/чорний
Пластик, сталь SPCC 0.6 мм, загартоване скло
4 мм (бокова (ліва) панель)
ATX, Micro ATX, Mini ITX
5.25’’ немає
2.5’’ 2
3.5’’ 2
7
,
Передня панель: 3х120
Бічна панель: немає
Задня панель: 1x120
Верхня панель: 2x120
Над місцем розміщення блока живлення: немає
,
Передня панель: 120/240/360
Бічна панель: немає
Задня панель: 120
Верхня панель: немає
,
Передня панель: немає
Бокова панель: немає
Задня панель: 1x120 ARGB
Верхня панель: 2x120 ARGB
ARGB концентратор тип (А)
, 2xUSB 2.0, 1xUSB 3.0, HD Audio+MIC / Power,
Reset, Power LED, HDD LED, RGB LED STRIP
, / Немає / Знизу
VGA, 345
CPU , 160
Верхня/нижня панель
(), 210x440x410
(), 266x475x480
, 4,8
, 5,7
Китай
12 місяців
3
UA
Передня
панель
Бічна панель
(ліва)
Бічна панель (права)
1 (а)
3 (а)
8
1 (b)
6
Задня панельПередня панель
Основна частина Верхня панель
5 (b)
5 (c)
3 (b)
1 (c)
1 (c)
1 (c) 5 (а)
2 (a)
2 (с)
2 (b)
4 (а) 4 (а)
4 (b) х 2
7
4
UA
.
1Кріплення для материнської плати
(для SSD, GPU кабеля). 17
2Шестигранні гвинти
(для блоку живлення, GPU, GPU кошика). 6
3 Гвинти для кріплення HDD. 8
4 Мідний циліндр (для материнської плати). 3
5 Стяжки (для закріплення кабелів). 4
6Кабель із конекторами для підключення
до материнської плати (VDG+AURA). 1
1. :
1(a) пластик із перфорацією та ARGB стрічка;
1(b) пластик;
1(c) місце для вентиляторів.
2. :
2(a) місце для блока живлення;
2(b) місце для вентилятора;
2(c) cлоти розширення для відеокарти, мережевої карти, модема, звукової карти та інше.
3. :
3(а) місце для розміщення материнської плати;
3(b) пиловий фільтр.
4. :
4(a) 2.5’’;
4(b) 3.5’’.
5. :
5(а) 2xUSB 2.0, 1xUSB 3.0, HD Audio+MIC / Power, Reset, Power LED, HDD LED, RGB LED STRIP;
5(b) пиловий фільтр;
5(c) місце для вентилятора.
6. (): .
7. ().
8. .
* Зовнішній вигляд та комплектація виробу може бути доповнені чи змінені, з метою його вдосконален-
ня чи поліпшення якості товару.
5
UA
4 – Місце для встановлення вентиляторів на передню панель.
5 – Положення встановлених вентиляторів (направлення).
6 – Закріпити гвинтами із зовнішньої сторони.
.
4 5 6
1 – Демонтаж бічних та передньої панелей. Для того, щоб зняти передню панель, необхідно
акуратно потягнути її за внутрішню частину знизу.
2 – Встановити вентилятори та закріпити гвинтами.
3 – Схема повітряних потоків.
.
12 3
3х120 мм
1х120 мм
2х120 мм
1 – Місце для встановлення вентиляторів на верхню панель.
2 – Положення встановлених вентиляторів (направлення).
3 – Закріпити гвинтами із зовнішньої сторони.
.
12
2х120 мм
3
6
UA
4 – Місце для встановлення вентилятора на задню панель.
5 – Положення встановленого вентилятора (направлення).
6 – Закріпити гвинтами із зовнішньої сторони.
1 – Визначити місце розположення материнської плати.
2 – Розмістити так, щоб доступ до зовнішніх рознімів були із зворотньої сторони корпусу.
3 – Встановлення материнської плати.
4 – Закріпити за допомогою гвинтів для материнської плати.
5 – Підключення USB 2.0.
6 – Підключення USB 3.0.
7 – Розміщення рознімів на панелі.
8 – Підключення HD AUDIO.
.
.
.
1 2 3 4
5 6 7 8
45
1х120 мм
USB 2.0 USB 3.0 HD AUDIO
Power
Reset
USB 3.0
USB 2.0
USB 2.0
Індикатори
6
7
UA
1 – Розміщення блока живлення в нижній частині корпуса.
2 – Встановіть блок живлення зі сторони правої частини корпусу.
3 – Закріпити блок живлення за допомогою гвинтів із сторони задньої панелі.
1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD.
2 – Натисніть та потягніть без додаткових зусиль відсік та підготуйтесь для встановлення HDD/SSD.
3 – Зафіксуйте SSD у верхній частині відсіка за допомогою гвинтів.
4 – Розмістіть HDD як зазначено на зображенні та встановіть відсік у стандартне положення в корпусі.
1 – Визначити місце положення SSD над відсіком із блоком живлення.
2 – Розмістити SSD у зазначене місце.
3 – Зафіксувати гвинтами типу 1 (дивитись розділ КОМПЛЕКТАЦІЯ).
.
HDD/SSD .
SSD .
1 2 3 4
1
1
2
2
3
3
8
UA
1 – Від’єднати відсік, що відмічений на фото та призначений для встановлення HDD.
2 – Натисніть та потягніть без додаткових зусиль відсік та підготуйтесь для встановлення HDD.
3 – Розмістіть HDD як зазначено на зображенні. Спочатку зафіксуйте верхній HDD гвинтами знизу,
потім нижній HDD і закріпіть гвинтами з обох сторін.
4 - Розмістіть HDD як зазначено на зображенні та встановіть відсік у стандартне положення в корпусі
1 – Місце положення слотів розширення - на задній панелі.
2 – Демонтувати відсік (ки) для розміщення відеокарти.
3 – Встановити відеокарту на відведене місце.
4 – Зафіксувати гвинтами типу 2 (дивитись розділ КОМПЛЕКТАЦІЯ)
HDD .
VGA.
1
1
2
2
3
3
4
4
1. Під’єднання HDD LED конектора
до “HDD LED”/ “HD LED”/ “IED LED”
рознімів на материнській платі
3. Під’єднання Power SW конектора
“PWR SW”/ “PWR BTN”/ “RWR” рознімів
на материнській платі
4. Увага ! Контакт “+” до контакту “+”
та контакт “-” до контакту “-”.
2. Під’єднання Power LED конектора до
“PWR LED” розніму на материнській платі
9
UA
ARGB
:
4 порти (ARGB-концентратор (А)) х 3-контактний роз’єм для вентиляторів 5 В.
4 порти (ARGB-концентратор (А)) х звичайний 3-контактний роз’єм для вентиляторів.
2 порти х 3-контактний роз’єм для світлодіодної стрічки.
1 порт х 3-контактний роз’єм для материнської плати RGB (+5В)
1 порт х роз’єм SATA для джерела живлення.
1 порт х 2-контактний роз’єм для перемикача світлодіодного підсвічування.
:
1. Натисніть кнопку світлодіодного підсвічування для ручного керування.
2. Натисніть кнопку світлодіодного підсвічування та утримуйте її протягом 3 секунд, щоб
змінити режим на режим керуванняматеринською платою.
3. Натисніть кнопку світлодіодного підсвічування та утримуйте її протягом 5 секунд, щоб
вимкнути світлодіодне підсвічування.
4. Натисніть кнопку світлодіодного підсвічування ще раз, щоб повернутися до ручного
керування.
5. Можливість підключення до 4 (ARGB-концентратор (А)) вентиляторів ARGB / 2 світлоді-
одних стрічок.
6. Випадковий ефект із першого запуску.
