1.0 Inleiding
Gefeliciteerd met de aankoop van dit hoogwaardige ACT-product! Dit product
is uitgebreid getest door de technische experts van ACT. Mocht u
problemen ondervindt met dit product, wordt u gedekt door ACT
garantie. Bewaar deze handleiding en de kassabon op een veilige plaats.
1.1 Inhoud van de verpakking
De volgende onderdelen moeten aanwezig zijn in de verpakking:
•AC4451 - Gigabit SFP/Ethernet Media Converter
•Voeding 5.0V 1A
•Snelle installatiegids
3
2.0 Specificaties
Elektrische interface
Type interface: RJ45
Overdrachtssnelheid: 10/100/1000Mbps
Kabeltype : Cat5e UTP of hoger
Maximale afstand: 100m
Autonegotiatie: Ja
Optische poort
Interfacetype: SFP (ongecodeerd)
Overdrachtssnelheid: 1000Mbps
Voeding: DC 5.0V 1A
Vermogen: Max 5W
Bedrijfstemperatuur: 0-55 C
Relatieve vochtigheid: 5%-80% (niet-condenserend)
Fiber
Multimode: 50/125um
Single Mode: 9/125um
Overdrachtsafstand: 300m ~80Km
4
3.0 Adaptieve modus
De AC4451 wordt geleverd in de standaardinstelling met alle dipswitches op OFF. In
deze modus is de mediaconverter ingesteld op "Adaptive Mode". In deze modus kan
alleen een niet-gecodeerde 1Gbps SFP-module worden gebruikt. De ethernetpoort op
de mediaconverter staat in automatische onderhandeling en werkt in
10/100/1000Mbps netwerkomgevingen.

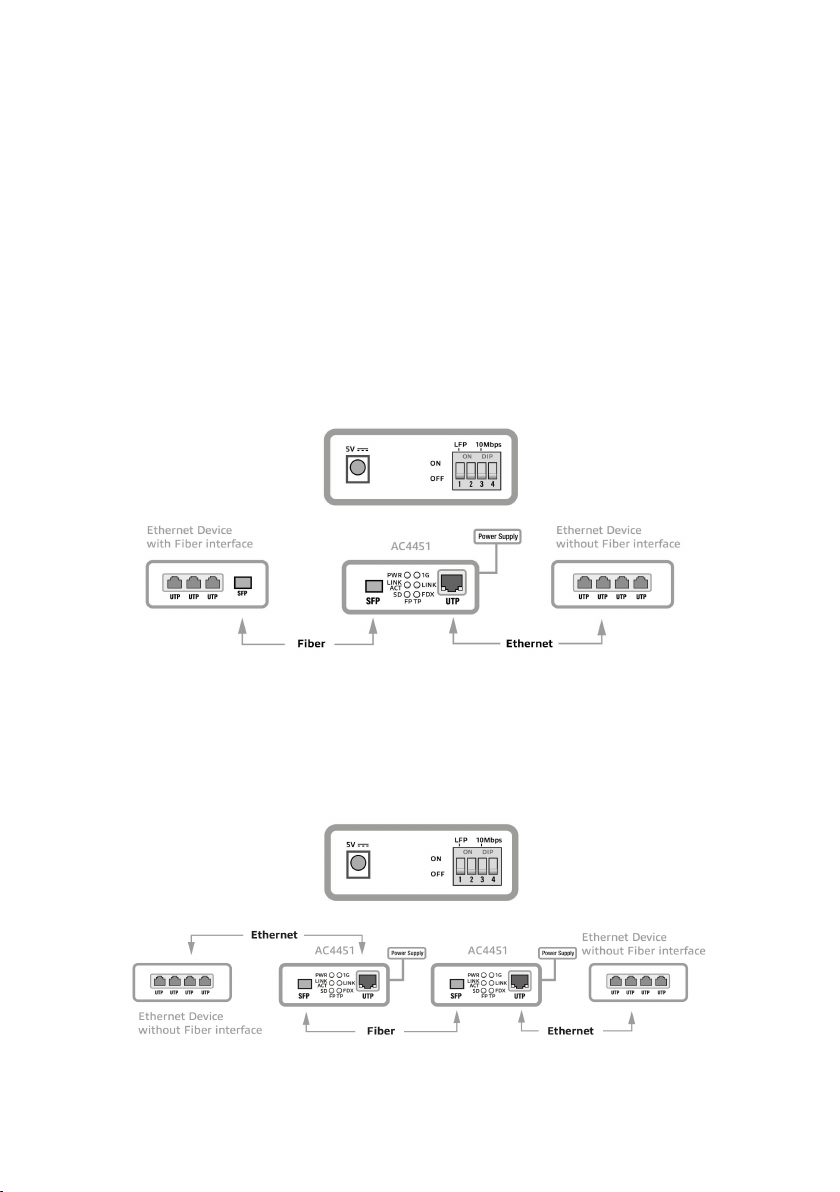

3.1 AC4451 gecombineerd met Ethernet-switch met SFP-
poort
3.2 AC4451 naar AC4451 aansluiting
Bij gebruik van 2x AC4451 in "Adaptieve modus" moeten beide mediaconverters
dezelfde ongecodeerde SFP-transceiver hebben.
5
3.3 Uitleg indicator-LED in adaptieve modus
4.0 LFP-modus
De LFP-testmodus (Link Fault Pass-through) is een belangrijke functie in
glasvezelnetwerken die efficiënte probleemoplossing en onderhoud mogelijk maakt.
Wanneer de LFP-testmodus is ingeschakeld helpt deze bij het snel identificeren van
de locatie van de fouten of problemen binnen de glasvezelverbinding.
In de LFP-modus controleert de AC4451 de verbinding continu op onderbrekingen of
afwijkingen. Als er een storing optreedt, zoals een onderbreking of signaalverlies,
geeft de LFP-testmodus de foutinformatie automatisch door aan het juiste
netwerkapparaat.
Om de LFP-modus op de AC4451 te activeren moet dipswitch 1 op ON staan.
6

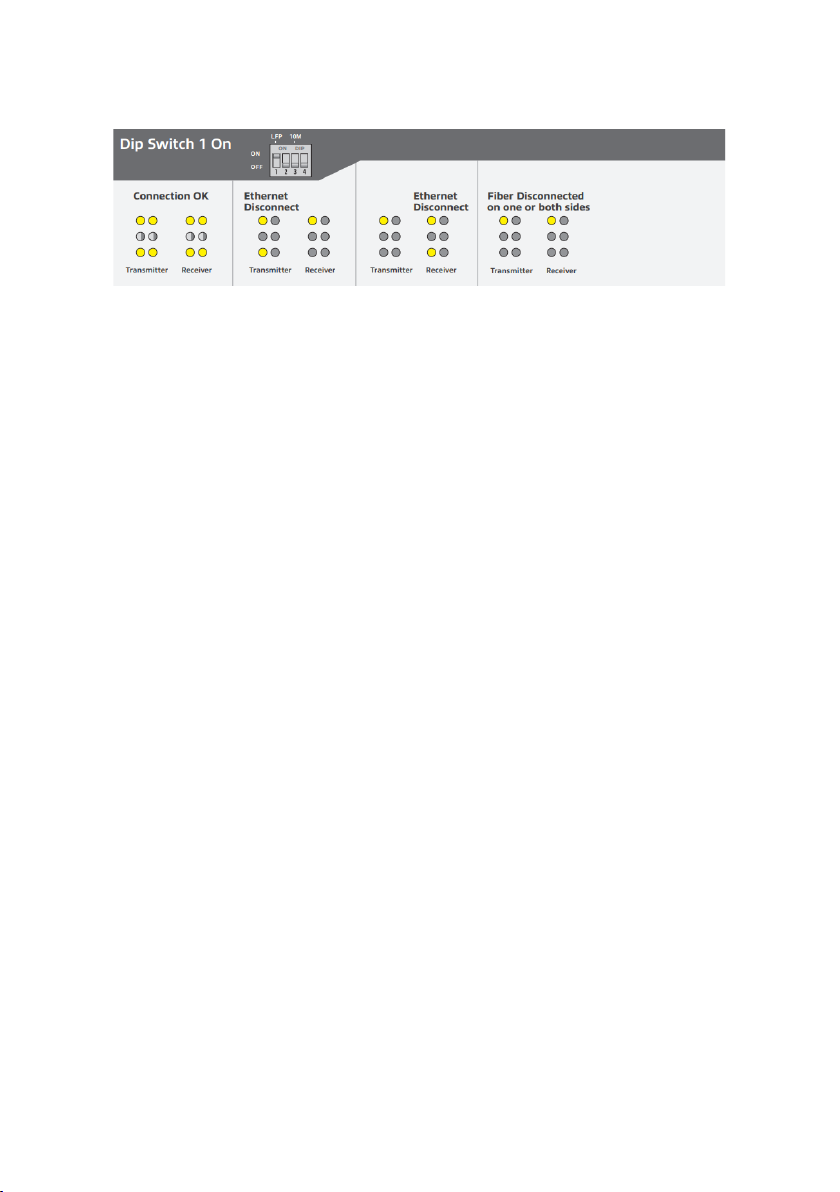

4.1 Uitleg indicator-LED in LFP-modus
7
5.0 10Mbps modus
Dipswitch 3 kan gebruikt worden om de 10Mbps modus op de Ethernetpoort te
forceren. Deze modus kan handig zijn als de netwerkomgeving geen andere
snelheden toestaat. Zet dipswitch 3 op ON om de 10Mbps modus te activeren.
5.1 LFP in 10Mbps modus
Zet dipswitch 1 en 3 in de stand ON om LFP in 10Mbps modus te activeren.
5.2 Uitleg indicator-LED in 10Mbps modus
8
6.0 Service en ondersteuning
Deze gebruikershandleiding is zorgvuldig geschreven door de technische experts van
ACT. Als u problemen hebt met de installatie of het gebruik van het product,
raadpleegt u de ondersteuningslink op de website www.act-connectivity.com.
7.0 Waarschuwing en aandachtspunten
Als gevolg van wetten, richtlijnen en verordeningen van het Europees Parlement
kunnen er in bepaalde Europese lidstaten beperkingen gelden voor het gebruik van
bepaalde (draadloze) apparaten. In bepaalde Europese lidstaten kan het gebruik van
dergelijke apparaten verboden zijn. Neem contact op met uw (lokale) overheid voor
meer informatie over deze beperkingen.
Volg altijd de instructies in de handleiding* op, vooral als het gaat om apparaten die in
elkaar gezet moeten worden.
Waarschuwing: In de meeste gevallen betreft dit een elektronisch apparaat.
Verkeerd/onjuist gebruik kan leiden tot (ernstig) letsel!
Als je het apparaat aansluit op het lichtnet, zorg er dan voor dat het niet beschadigd
raakt of onder (hoge) druk komt te staan.
Er is een stopcontact nodig dat dichtbij en gemakkelijk bereikbaar moet zijn vanaf het
apparaat.
Reparatie van het apparaat moet worden uitgevoerd door gekwalificeerd ACT-
personeel. Probeer het apparaat nooit zelf te repareren. De garantie vervalt
onmiddellijk wanneer producten zelf zijn gerepareerd en/of door verkeerd gebruik. Ga
voor uitgebreide garantievoorwaarden naar onze website op www.act-
connectivity.com
Gooi het apparaat op de juiste manier weg. Volg de regelgeving in uw land voor het
weggooien van elektronische goederen.
Controleer onderstaande veiligheidspunten zorgvuldig:
- Oefen geen externe kracht uit op de kabels
- Haal de stekker niet uit het stopcontact door aan het netsnoer te trekken
- Plaats het apparaat niet in de buurt van verwarmingselementen
- Laat het apparaat niet in contact komen met water of andere vloeistoffen
- Bij een vreemd geluid, rook of geur moet u het apparaat onmiddellijk uit het
stopcontact halen.
9
- Steek geen scherpe voorwerpen in de ontluchtingsopening van een product.
- Gebruik geen beschadigde kabels (risico op elektrische schokken)
- Houd het product buiten het bereik van kinderen
- Veeg het product af met een zachte stof, niet met een watermop.
- Houd de stekker en het stopcontact schoon
- Haal de stekker niet uit het stopcontact met natte handen
- Haal de stekker uit het stopcontact als je het apparaat langere tijd niet gebruikt
- Gebruik het apparaat op een goed geventileerde plaats
*Tip: ACT-handleidingen zijn met grote zorg geschreven. Door nieuwe technologische
ontwikkelingen kan het echter voorkomen dat een gedrukte handleiding niet meer de
meest recente informatie bevat. Als je problemen ondervindt met de gedrukte
handleiding of je kunt niet vinden wat je zoekt, kijk dan altijd eerst op onze website
www.act-connectivity.com voor de nieuwste bijgewerkte handleiding.
Veelgestelde vragen (FAQ). Raadpleeg de ondersteuning op onze website www.act-
connectivity.com en kijk of je hier de juiste informatie over je product kunt vinden. Het
is zeer raadzaam om eerst de FAQ te raadplegen, het antwoord staat hier vaak.
8.0 Garantievoorwaarden
De ACT-garantie is van toepassing op alle ACT-producten. Na aankoop van een
tweedehands ACT product wordt de resterende garantieperiode gemeten vanaf het
moment van aankoop door de oorspronkelijke eigenaar van het product. De ACT-
garantie geldt voor alle ACT-producten en onderdelen die onlosmakelijk verbonden of
gemonteerd zijn met het product waarop de garantie betrekking heeft.
Voedingsadapters, batterijen, antennes en alle andere producten die niet rechtstreeks
geïntegreerd zijn in of verbonden zijn met het hoofdproduct of producten waarvan
zonder redelijke twijfel kan worden aangenomen dat slijtage tijdens het gebruik een
ander patroon zal vertonen dan het hoofdproduct, vallen niet onder de ACT garantie.
Producten vallen niet onder de garantie van ACT bij blootstelling aan onjuist/onjuist
gebruik, invloeden van buitenaf of bij het openen van de serviceonderdelen van het
product door anderen dan ACT. ACT kan gereviseerde materialen gebruiken voor
reparatie of vervanging van uw defecte product. ACT kan niet verantwoordelijk worden
gehouden voor wijzigingen in netwerkinstellingen door internetproviders. Wij kunnen
niet garanderen dat het ACT-netwerkproduct blijft werken wanneer de instellingen
door de internetproviders worden gewijzigd. ACT kan de werking van webservices,
apps en andere inhoud van derden die beschikbaar is via ACT-producten niet
garanderen.
Als mijn product defect raakt
Mocht u een product tegenkomen dat defect raakt om andere redenen dan hierboven
beschreven: Neem contact op met uw verkooppunt om uw defecte product te laten
repareren.
