1. Présentation
Le Dongle USB Wireless M-Bus AMR d’Adeunis RF est un système prêt à l’emploi permettant d’émettre et de recevoir des trames radio au
format Wireless M-Bus.
La mise en œuvre du récepteur est immédiate (système «plug & play»).
Ce produit est alimenté par l’appareil sur lequel il est connecté et permet la collecte des données transmises en mode T1, T2, R1, R2, S1, S1-m
et S2.
Son antenne 868MHz intégrée participe à son encombrement extrêment réduit, tout en optimisant les performances.
Notre solution Wireless M-Bus assure une compatibilité totale avec les normes EN 13757-4: 2005.
L’association des produits de la gamme AMR d’Adeunis RF permet de créer un écosystème indépendant vous permettant d’assurer l’émission,
le trans-port et la collecte d’indexes de consommation au format Wireless M-Bus .
2. Caractéristiques techniques
Technical specifications
Communication Wireless M-Bus protocol all modes supported S1, S1-m, S2, T1, T2, R2 ,S2, T2
Dongle USB AMR configuration Through dedicated commands
Radio data rate 4.8kbps (mode R), 32.768 kbps (mode S) and 100 kbps (mode T)
USB data rate 115.2 kbauds
Frequency channel 10 (mode R) and 1 (mode S and T)
Programmable RF output power Up to 25 mW (14 dBm)
Sensitivity T mode: down to -110 dBm @ BER10-3 (Data rate 100kbps)
S mode: down to -112 dBm @ BER10-3 (Data rate 32kbps)
R mode: down to -117 dBm @ BER10-3 (Data rate 4.8kbps)
Operating range (open space) up to 200 m
Tx / Rx / Stanby / Sleep consumption max 35mA / max 22mA / < 0.6µA / < 0.2µA
Operating voltage USB 5V +/-10%
Operating temperature -40°C / +85°C
Dimensions 80 x 20 x 11 mm
Standard compliance EN 300-220, EN 301-489, EN 13757-4:2005
3. Mise en œuvre
Pour mettre en œuvre le produit, il suffit de le connecter au port USB de votre PC ou produit utilisant le Dongle WMBUS AMR.
• Dans le cas d’un ordinateur sous windows vous devrez au préalable installer le driver adequat.
• Dans le cas d’un ordinateur ou d’un appareil sous Linux, le Dongle WMBUS AMR utilise le driver CDC ACM natif et ne nécessite donc
aucune installation préalable.
3.1. Installation d’un driver sous Windows
3.1.1 Windows XP/7/Vista

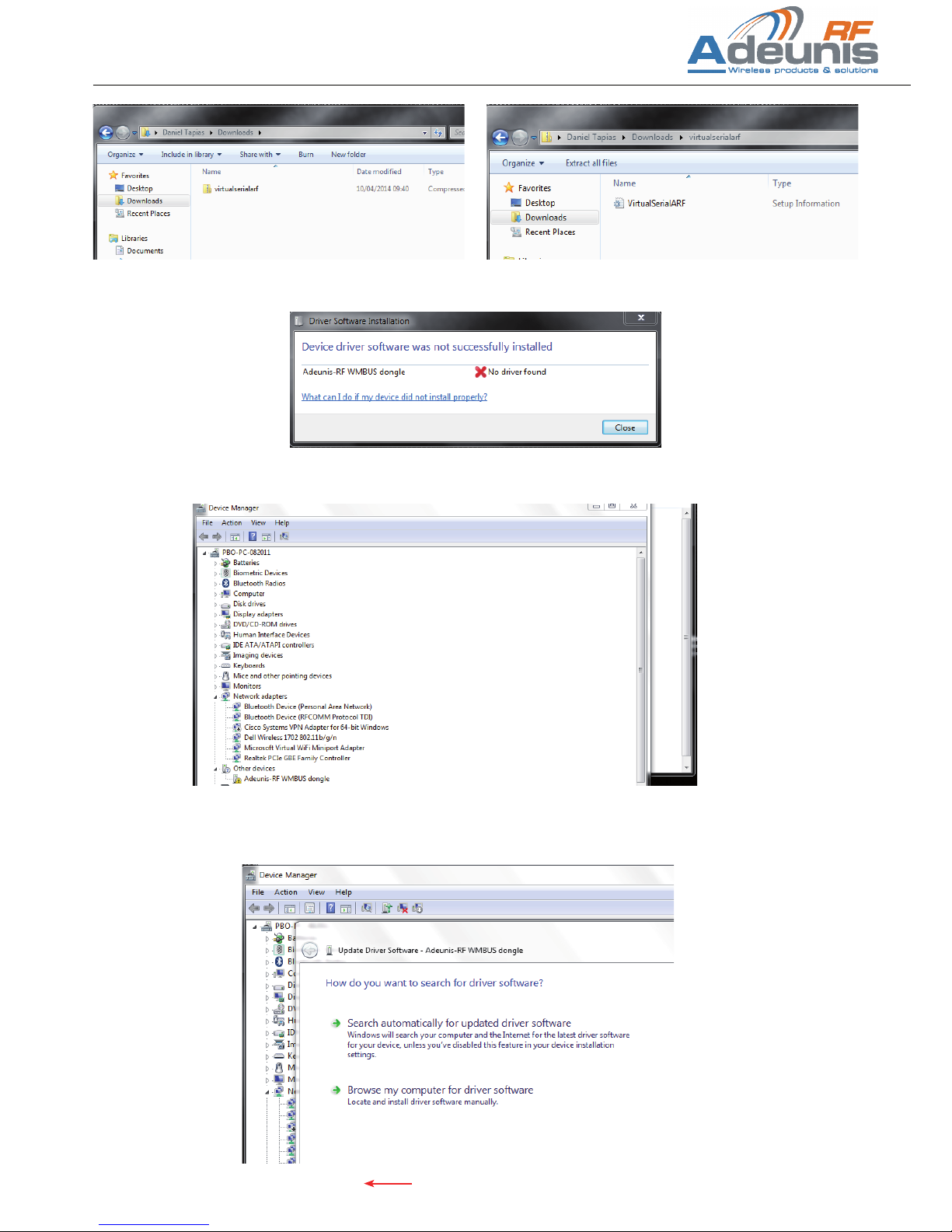

• Télécharger le driver USB_DONGLE_DRIVER_WMBUS sur le site Adeunis RF (page produit Dongle WMBUS ou zone téléchargement).
• Une fois le dossier .ZIP «virtualserialarf» téléchargé, extraire le fichier «VirtualSerialARF.inf» et le sauvegarder dans un dossier dédié.
• Brancher le Dongle USB WMBUS sur le port USB de votre ordinateur.
