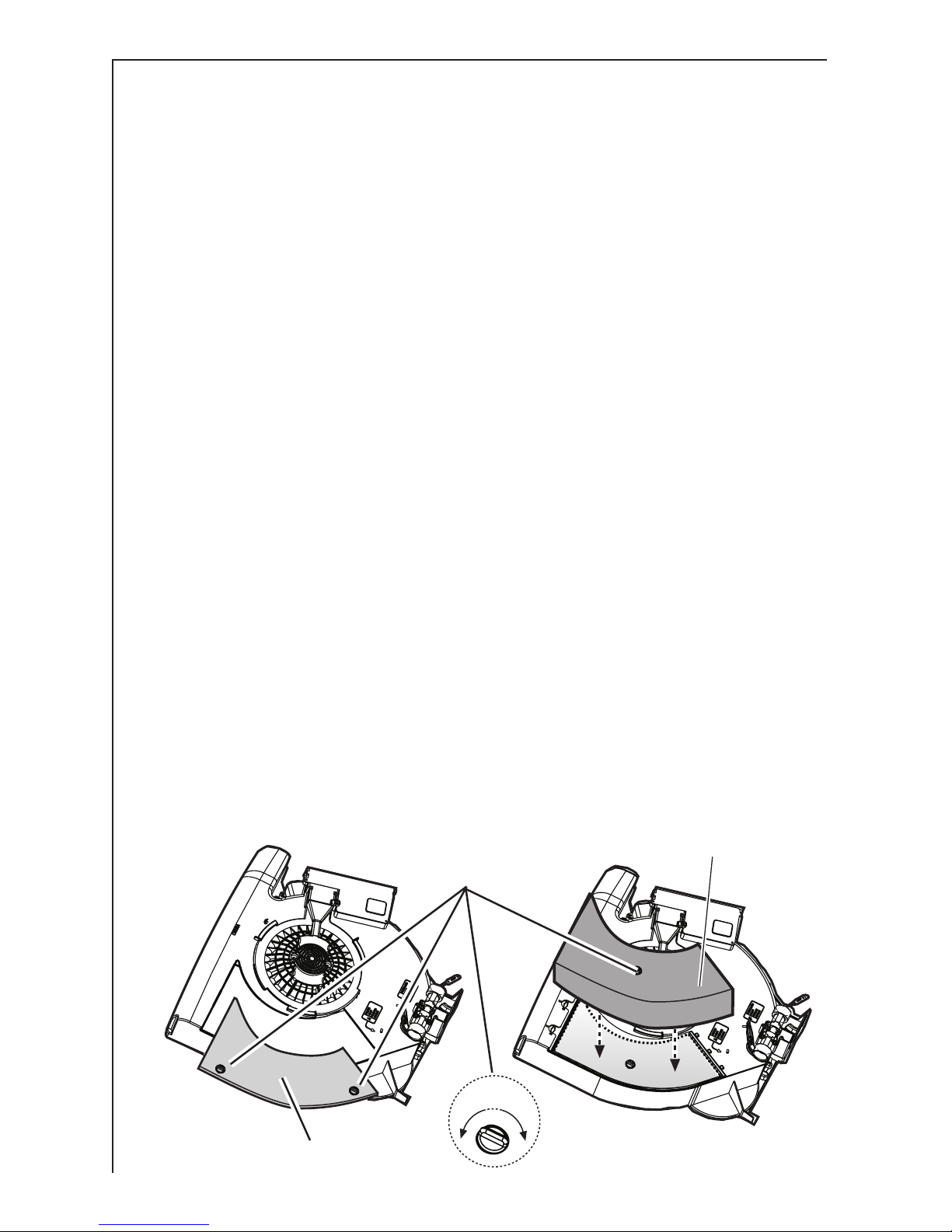

AEG DU 3150 Manuale utente
DU 3150 - DU 3160
HU 3360 - HU 4360
Dunstabzugshaube
Afzuigkap
Hotte
Cooker Hood
Montage- und Gebrauchsanweisung
Installatie- en gebruiksaanwijzing
Notice d utilisation et d installation
Operating and Installation Instructions
2
Gedruckt auf umweltschonend hergestelltem Papier
wer ökologisch denkt, handelt auch so...
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie or allem den Abschnitt Sicherheit auf den ersten
Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren
Nachschlagen auf. Geben Sie sie an e entuelle Nachbesitzer des
Gerätes weiter. Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gern
Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter
zu erbessern.
Bei technischen Problemen steht Ihnen unser
WERKSKUNDENDIENST
in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt Kundendienststellen).
Beachten Sie dazu auch den Abschnitt Ser ice.
AEG DIRECT
INFO SERVICES 0180 - 555 45
Entsorgung
Verpackungsmaterial entsorgen
Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und e entuelles
Altgerät bitte ordnungsgemäß entsorgen.
Die nationalen und regionalen Vorschriften und die
Materialkennzeichnung (Materialtrennung, Abfallsammlung,
Wertstoffhöfe) beachten.
Entsorgungshinweise
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Auskunft über Abholtermine oder Sammelplätze sind bei der
örtlichen Stadtreinigung oder der Gemeinde erwaltung erhältlich.
Warnung! Ausgediente Altgeräte or der Entsorgung unbrauchbar
machen. Netzkabel abtrennen (nachdem der Netzstecker gezogen
bzw. bei Festanschluß der Anschluß durch einen Fachmann
demontiert wurde).
3
Inhalt
Sicherheitshinweise ......................................................................... 4
für den Benutzer.................................................................................. 4
für den Küchenmöbel-Monteur ............................................................. 4
Allgemeines ...................................................................................... 6
Abluftbetrieb ........................................................................................ 6
Umluftbetrieb ....................................................................................... 6
Bedienung der Dunstabzugshaube .................................................
Wartung und Pflege ......................................................................... 8
Fett liesfilter - DU 3150 - DU 3160 - HU 3360 ...................................... 8
Metallfettfilter - HU 4360 ...................................................................... 9
Akti kohlefilter ................................................................................... 10
Austausch der Lampe(n) ....................................................................11
Reinigung .........................................................................................11
Sonderzubehör ................................................................................11
Kundendienst .................................................................................. 12
Technische Daten ........................................................................... 13
Zubehör/Montagematerial .................................................................. 13
Elektroanschluß .............................................................................. 13
Montage am Oberschrank ................................................................. 14
Befestigung an der Wand .................................................................. 15
4
Sicherheitshinweise
für den Benutzer
Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets
abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das
Gerät beschädigt wird. Unbedingt zu ermeiden sind offene
Feuerstellen bei Öl-, Gas- und Kohleherden.
Außerdem ist beim Fritieren über einem Herd/Mulde das zum
Fritieren erwendete Gerät während des Betriebes zu beaufsichtigen.
Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst
entzünden.
Bei Verwendung on erschmutztem Öl kann noch leichter
Selbstentzündung entstehen.
Es wird darauf hingewiesen, daß durch Überhitzung große
Brandgefahr besteht.
Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
Bei allen Arbeiten an der Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät vom Stromnetz zu trennen.
(Schraubsicherungen aus der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten).
Es ist wichtig, die Filterwechsel bzw. Reinigungsinter alle
einzuhalten.
Bei Nichtbeachtung besteht infolge on Fettablagerung Feuergefahr.
für den Küchenmöbe -Monteur
Das Abluftrohr muß bei Abluftbetrieb einen Durchmesser on 125 mm
haben.
DU 3150 - DU 3160: Falls ein Abluftrohr in Wand oder Dach mit
einen Durchmesser on 100 mm schon besteht, kann der
mitgelieferte Abluftstutzen, 125/100 mm, erwendet werden.
Auf Bestellung sind je nach Bedarf Rohre unterschiedlicher Formen
und Durchmesser sowie ins Freie leitende Abluftsysteme (Teleskop-
Mauerkasten) erfügbar, weitere Einzelheiten beim Kundendienst
erfragen.
Bei Montage der Dunstabzugshaube sind folgende
Mindestabstände von der Kochstellen-Oberkante bis
Unterkante der Dunstabzugshaube einzuhalten:
Elektroherde 500 mm
Gasherde 00 mm
Kohle- und Ölherde min 00 mm
Wenn die Installationsanweisungen der Gaskochgeräts einen
größeren Abstand orgeben, ist dieser zu berücksichtigen.
5
Bei gleichzeitigem Betrieb on Dunstabzugshaube im Abluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck
nicht größer als 4PA (4x10-5 bar) sein.
Die Abluft darf nicht in einen Rauch- oder Abgasschornstein
eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der
Entlüftung on Aufstellungsräumen on Feuerstätten dient, ist nicht
zulässig.
Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften
einzuhalten.
Bei Betrieb als Abluftgerät ist für eine ausreichende
Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.
Aufgrund on Länder-Bau orschriften unterliegt der gemeinsame
Betrieb on Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im
selben Raum, bestimmten Einschränkungen.
Der gemeinsame, gefahrlose Betrieb on kamingebundenen Geräten
und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder
Wohnung (Raum-Luft erbund) durch eine geeignete Zuluftöffnung on
ca. 500-600 cm2 on außen belüftet sind und dadurch bei laufender
Dunstabzugshaube Unterdruck ermieden wird.
Im Zweifelsfalle Rat und Zustimmung des zuständigen Bezirks-
Schornsteinfegermeisters oder der örtlichen Baubehörde einholen.
Da in Räumen ohne Feuerungsstätte die Regel gilt: Zuluftöffnung so
groß wie Abluftöffnung, kann durch eine größere Öffnung als 500-
600 cm2 der Wirkungsgrad der Ablufteinrichtung beeinträchtigt
werden.
Der Betrieb der Haube als Umlufthaube ist unter den genannten
Umständen gefahrlos und unterliegt nicht den obengenannten
Vorschriften.
Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann
optimal, wenn folgendes beachtet wird:
kurze, gerade Abluftstrecken
möglichst wenige Rohrbögen
Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen
Bögen
möglichst große Rohrdurchmesser ( orzugsweise
Originalauslass-Durchmesser beibehalten).
Bei Nichtbeachtung dieser Grundsätze muß mit drastischen
Leistungs erlusten und erhöhten Betriebsgeräuschen gerechnet
werden.
6
90°

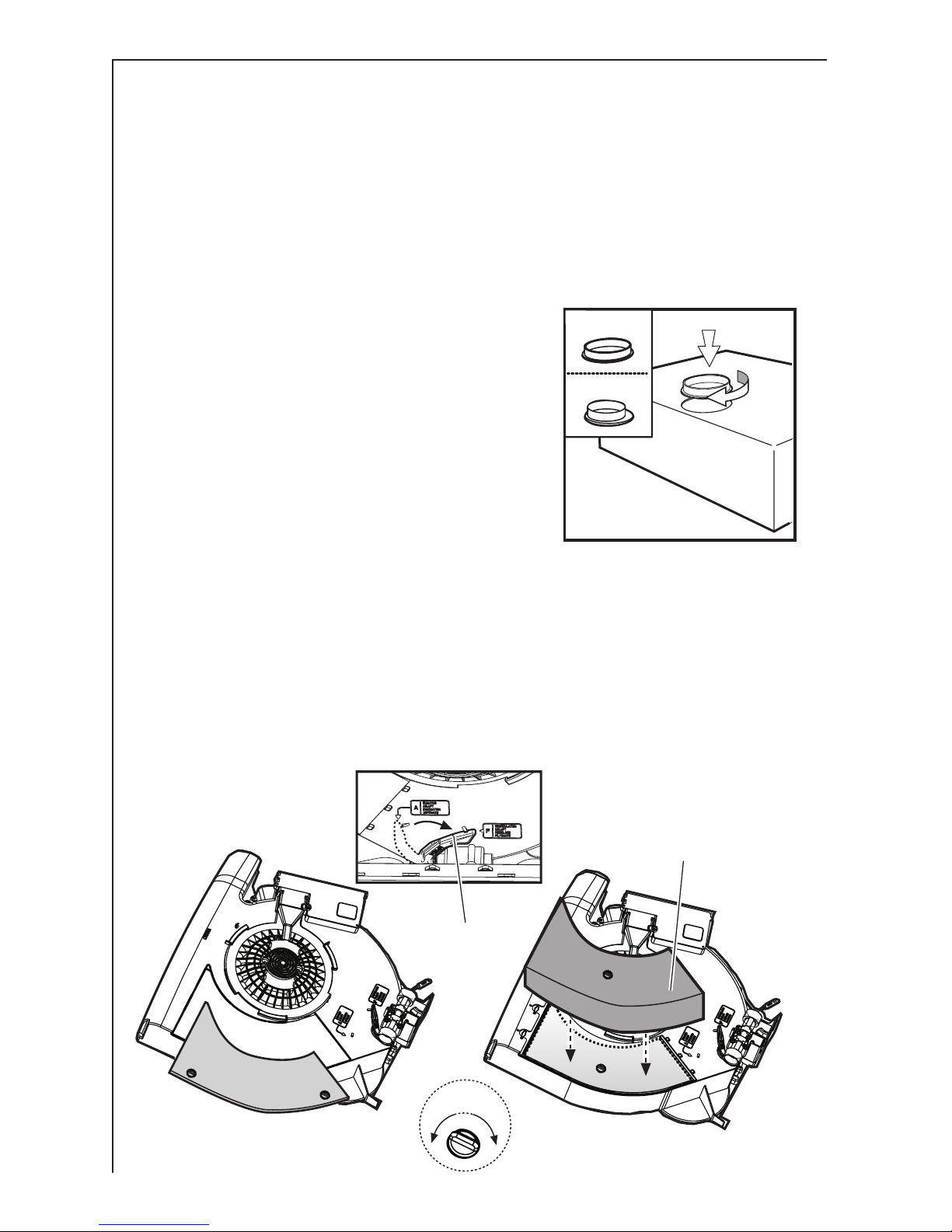

Allgemeines
Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann
durch den Einsatz eines Akti kohlefilters (Sonderzubehör) als
Umluftgerät erwendet werden.
Für den Umluftbetrieb wird der Original Akti kohlefilter aus dem AEG
Sonderzubehör benötigt.
Ab uftbetrieb
Die Luft wird mit Hilfe eines an den
Bajonett-Anschlußstutzen C
anzubringenden Rohres ins Freie
geleitet. Bild 1.
Das Abluftrohr muß bei
Abluftbetrieb denselben
Durchmesser wie der
Gebläseaustrittstutzen haben, um
die spezifizierten Leistungswerte zu
erreichen.
Um uftbetrieb
Die Luft wird gefiltert und in den Raum zurückgeführt.
Hebel in Stellung F bringen - Bild 2.
Für den Umluftbetrieb wird der Original Akti kohlefilter TYPE 10 aus
dem AEG Sonderzubehör benötigt.
Bild 2
1
2
Ø 125 mm
Ø 100 mm C
Bild 1
Hebel
Aktivkohlefilter
7

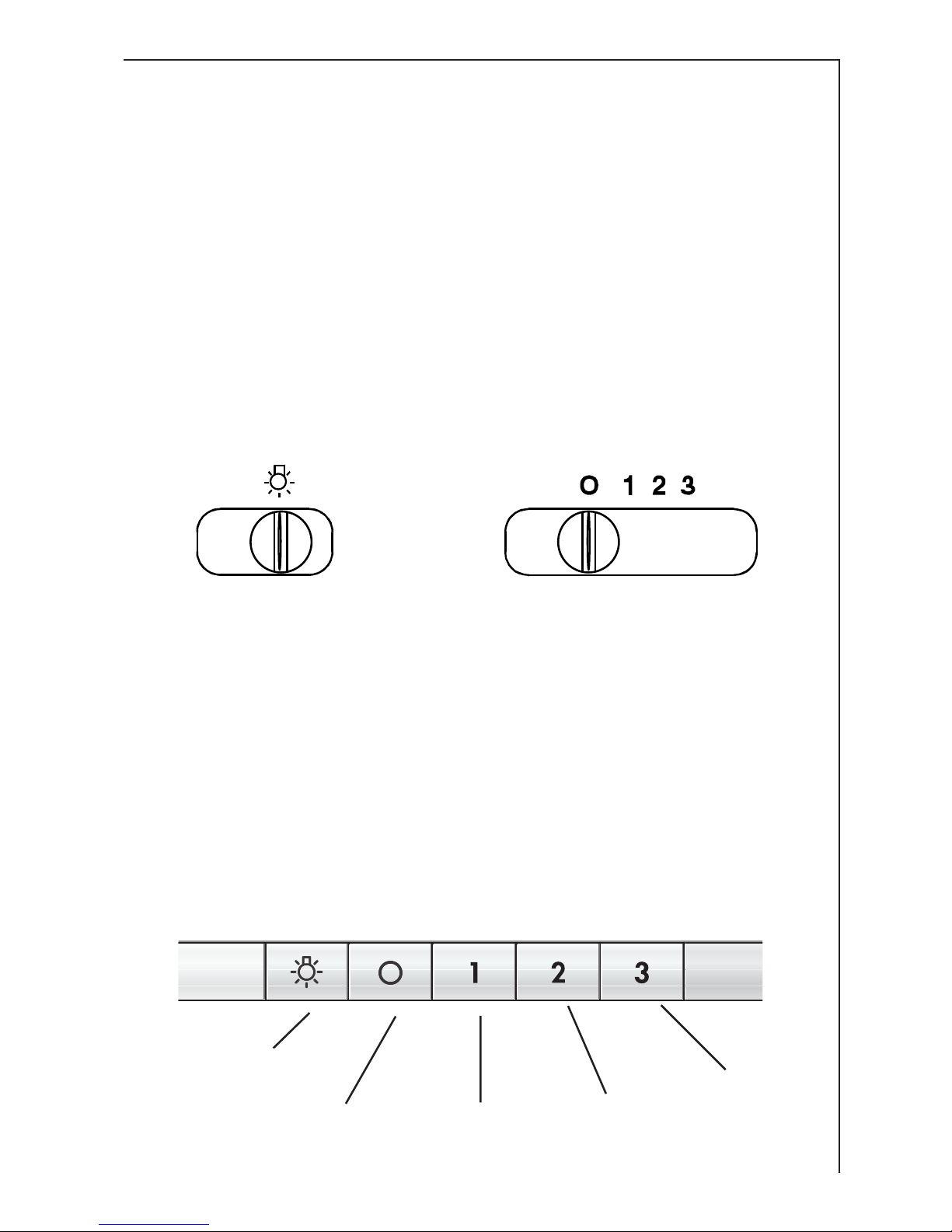

Bedienung der Dunstabzugshaube
Die Dunstabzugshaube ist mit regelbarer Drehzahl ausgerüstet. Es
ist ratsam, die Dunstabzugshaube einige Minuten or Beginn des
Kochens einzuschalten und sie ungefähr 15 Minuten nach dem
Kochen weiterlaufen zu lassen, damit alle Gerüche sicher entfernt
werden. Auf der Vorderseite des Gerätes befinden sich die Schalter:
DU 3150 - DU 3160
Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die
Dunstabzugshaube ausgestattet ist, ein- und auszuschalten.
Motorschalter: Dieser dient zum Einschalten und Ausschalten und
zum Wählen der Geschwindigkeiten des Gebläses.
Lichtschalter Motorschalter
HU 3360 - HU 4360
Lichtschalter: Der Schalter dient dazu, die Lampe, mit der die
Dunsthaube ausgestattet ist, ein- und auszuschalten.
Motorschalter: Dieser dient zum Ausschalten des Gebläses.
Stufe 1: Diese dient zum Einschalten der Geschwindigkeitsstufe 1
des Gebläses.
Stufe 2: Diese dient zum Einschalten der Geschwindigkeitsstufe 2
des Gebläses.
Stufe 3: Diese dient zum Einschalten der Geschwindigkeitsstufe 3
des Gebläses.
Lichtschalter
Motorschalter Stufe 1 Stufe 2
Stufe 3
8
Wartung und Pflege
Bevor irgendwelche Wartungsarbeiten ausgeführt werden,
muss die Dunstabzugshaube vom Stromnetz getrennt werden.
Fettv iesfi ter - DU 3150 - DU 3160 - HU 3360
Die Fettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen
entstehen, aufzusaugen und werden in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, erwendet.
Der Fett liesfilter kann nicht gereinigt werden und muß einmal pro
Monat ausgewechselt werden.
Wenn man den Fettfilter austauscht, auch das Fettfilterblech mit
lauwarmem Wasser und einem flüssigen, nicht scheuernden
Spülmittel reinigen.
Der Fettfilter können beim Electrolux-Kundendienst bestellt werden.

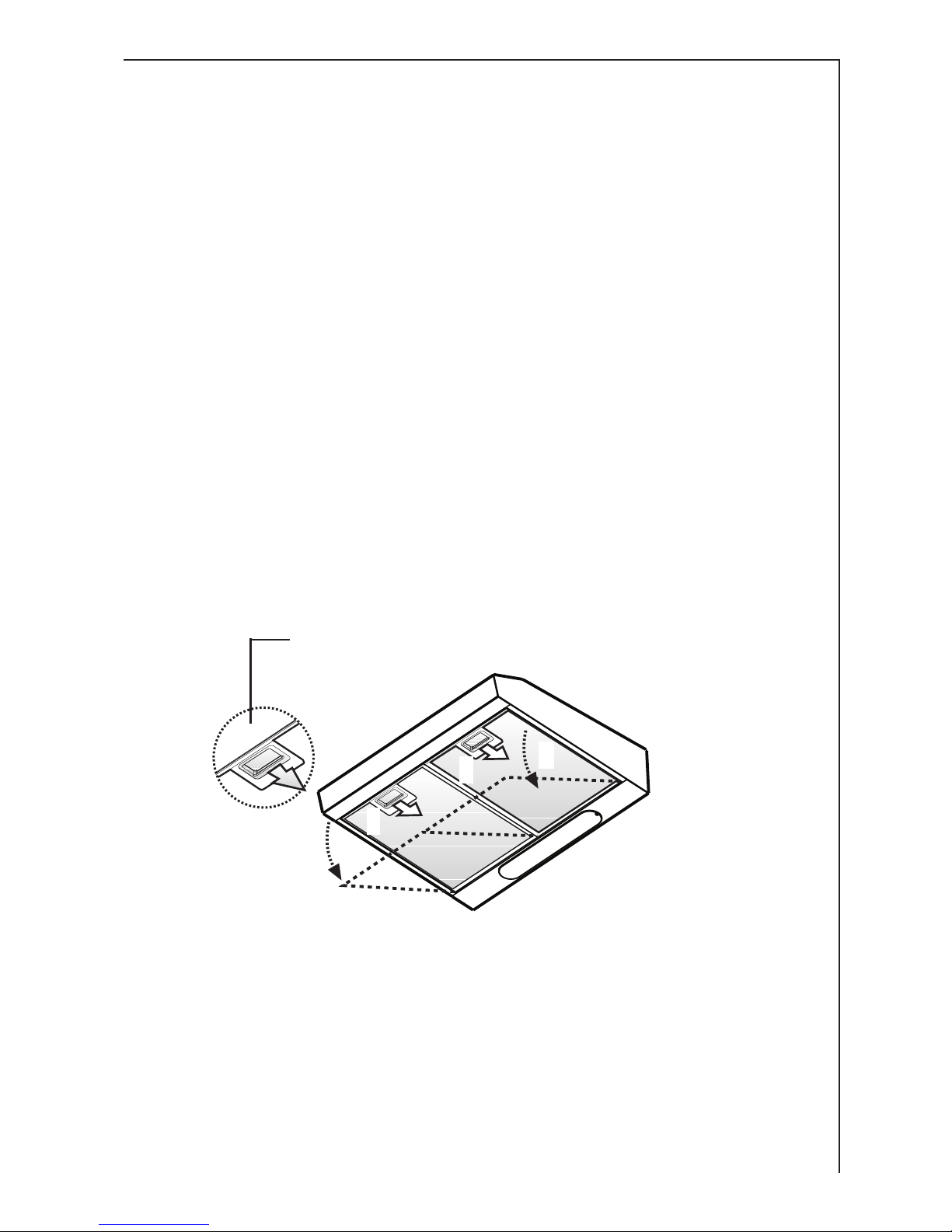

Öffnen des Gitters
Die Verriegelung des Gitters zuerst nach hinten, dann nach unten
herausnehmen.
Zum Herausnehmen das Gitter rechts nach orne ziehen und
aushaken. Bild 3.
Entfernen der Fettfilter
Zum Herausnehmen des Filters öffnen Sie das Gitter und nehmen
die Haltestops heraus. Bild 3.
Bild 3
1
2
3
Fettvliesfilter
Haltestops
Verriegelung
Gitter
Verriegelung
9

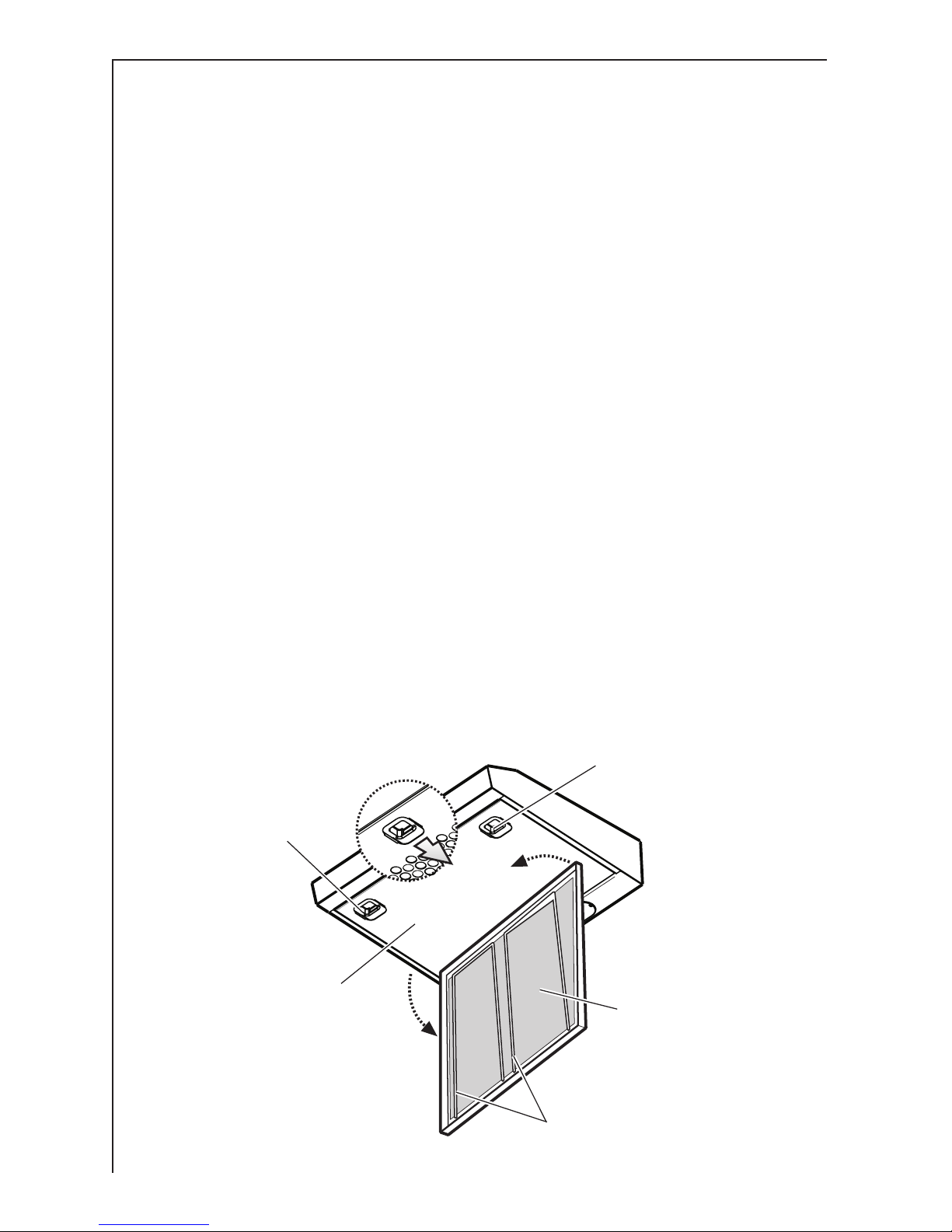

Meta fettfi ter (HU 4360)
Metallfettfilter haben die Aufgabe, Fettpartikel, die beim Kochen
entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, erwendet.
Metallfettfilter sollen alle 4 Wochen im Geschirrspüler bzw. on Hand
gereinigt werden.
Öffnen der Metallfettfilter
Die Verriegelung des Fettfilters zuerst nach hinten dann nach unten
herausnehmen. Bild 4.
Zum Ausbau in umgekehrter Reihenfolge orgehen.
Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine scharfe
Reinigungsmittel, Bürste oder Scheuersand erwenden!
Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-
Nr. angeben. Diese Daten sind auf dem Typenschild an der
Innenseite des Gerätes zu finden.
Akti kohlefilter beim Electrolux- Kundendienst bestellen.
ab
b
a
a
a
Bild 4
Verriegelung
10
90°
Bild 5
Aktivkohlefilter
Knäufe
Abdeckung
Aktivkoh efi ter
Der Akti kohlefilter muß dann erwendet werden, wenn man die
Dunstabzugshaube als Umluftgerät einsetzen möchte.
Dazu wird der Original-AEG-Akti kohlefilter (siehe Sonderzubehör)
benötigt.
Austausch des Aktivkohlefilters
Im Allgemeinen müssen Akti kohlefilter zumindest einmal jährlich
ausgewechselt werden. Dieser Filter kann weder gewaschen noch
wieder erwendet werden. Um eine einwandfreie Aufnahme der
Gerüche zu garantieren, muss das Akti kohle olumen auf die
Luftleistung der Haube abgestimmt sein. In diesem Fall garantiert die
hohe Qualität der Akti kohle bei normalem Einsatz der
Dunstabzugshaube eine effiziente Aufnahme on Küchengerüchen für
cirka ein Jahr. Deshalb sollten nur AEG-Originalfilter erwendet
werden, die regelmäßig ausgetauscht werden müssen.
Montage
Durch Drehen der Knäufe um 90° die Abdeckung entfernen.
In das dafür orgesehene Fach den Kohlefilter einsetzen und ihn
durch Drehen der Knäufe um 90° befestigen, dann die Abdeckung
wieder schließen. Bild 5.
Zum Ausbau in umgekehrter Reihenfolge orgehen.
Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfen Reinigungsmittel, Bürste oder Scheuersand erwenden!
Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die E-
Nr. angeben. Diese Daten sind auf dem Typenschild an der
Innenseite des Gerätes zu finden.
Der Akti kohlefilter kann beim AEG- Kundendienst bestellt werden.
Altri manuali per DU 3150
8
Questo manuale è adatto per i seguenti modelli
3
Indice
Lingue:
Altri manuali AEG Cappa di ventilazione
