Agri-Fab 45-0365 Manuale utente

45-0365

PUSH SPIKE AERATOR

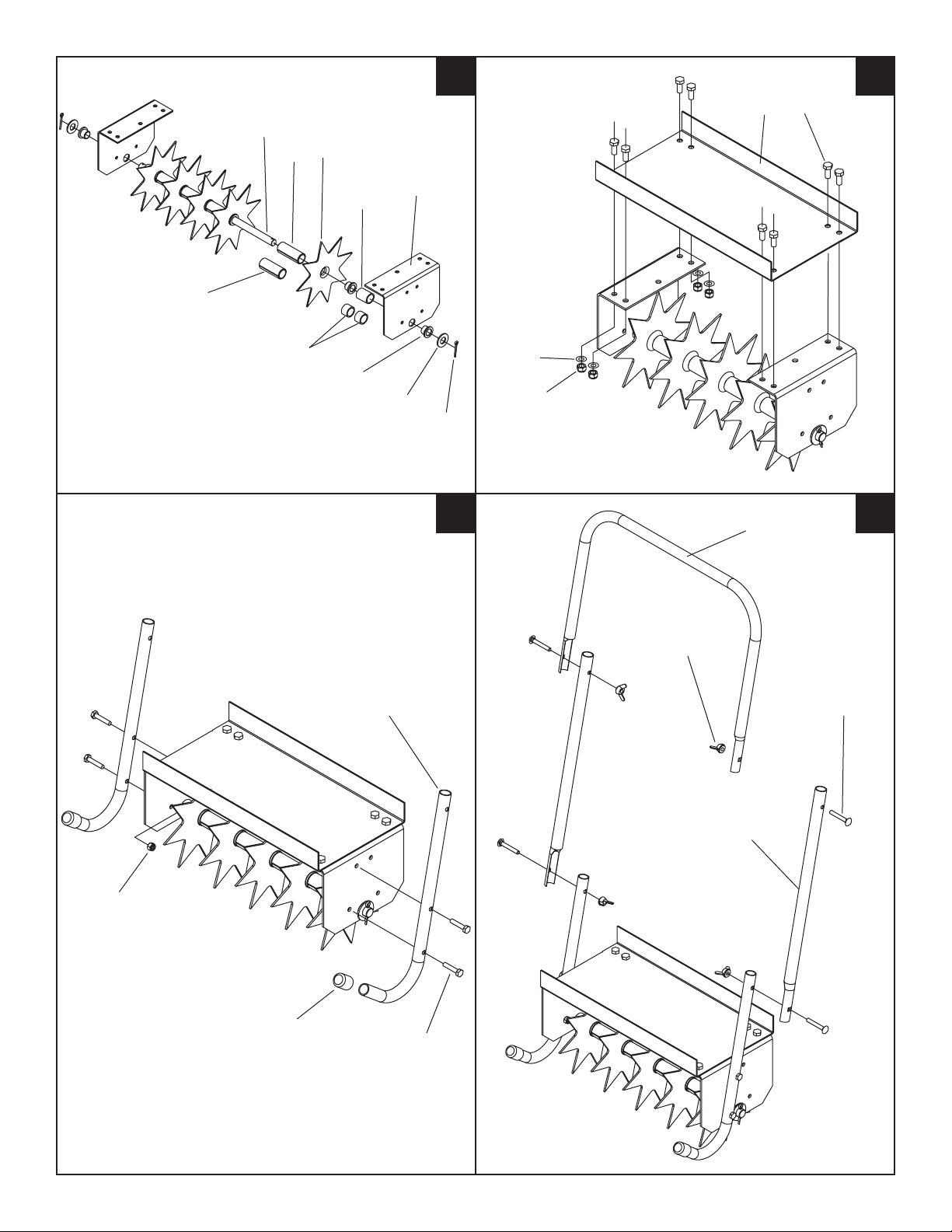

ASSEMBLY INSTRUCTIONS

FORM NO. 47927 (Rev. 9/11/08)

2

2

9

3

4

11

8

12

10

11A

9A

115

16

20

19

6

17

18

7

5

14

13

1 2

3 4

3

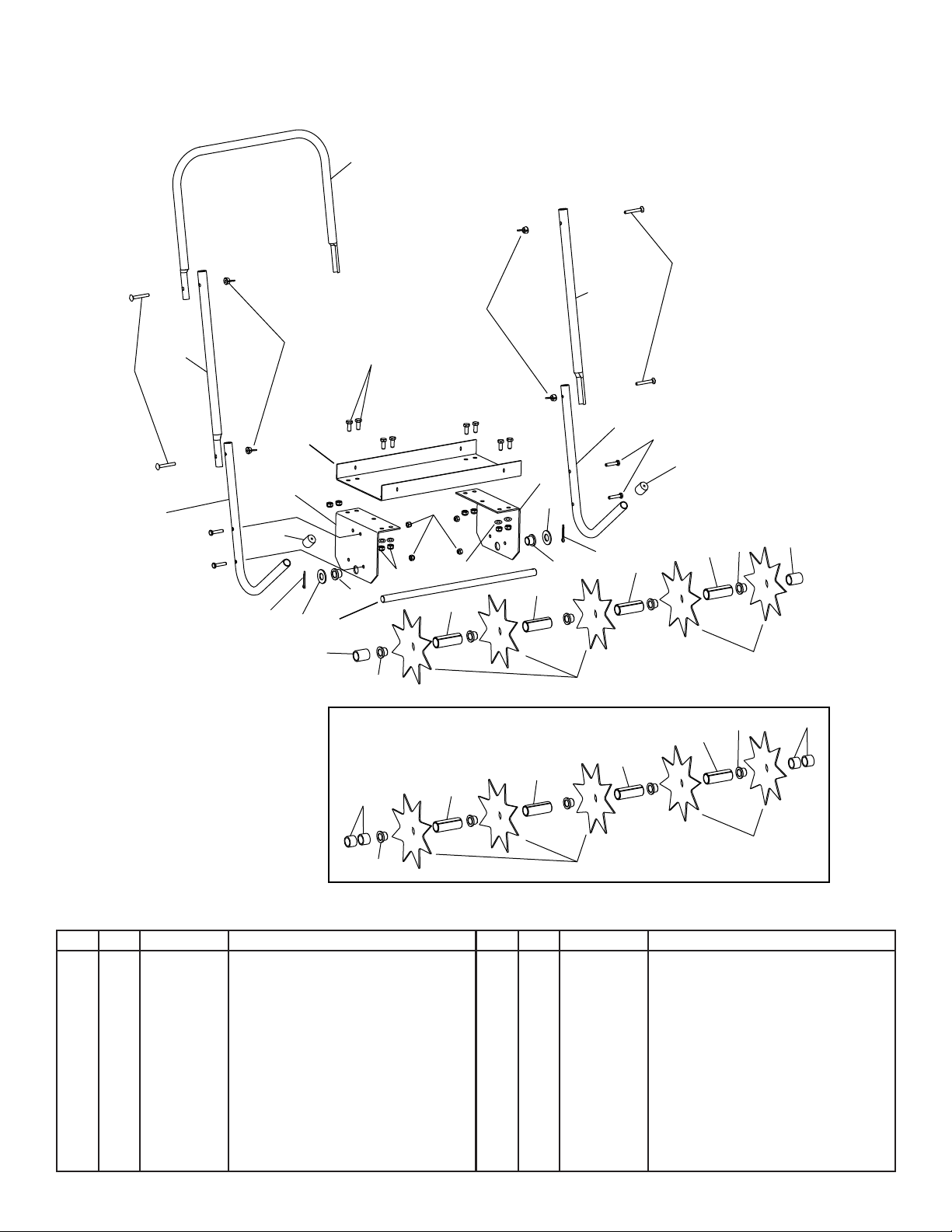

REPAIR PARTS FOR 45-0365 - PUSH SPIKE AERATOR

15

8

1

2

2

3

4

4

5

5

6

6

7

8

8

8

12

10 9

9

9

9

11

13

13

14

14

17

18

19

19

16

10 12

20

11

11A

8

2

2

8

11A

9A

9A

9A

9A

Use this spike disk assembly for ordering parts if

your unit has two spacers on each end.

REF qTY PART NO dESCRIPTION

1 1 24719 Frame Tray

2 5 24332 Spike Disk

3 1 24720 Axle

4 2 24369 Endplate

5 2 47925 Straight Handle Tube

6 2 47926 Foot Tube

7 1 47924 Upper Handle Tube

8 7 741-0249 Flanged Bearing

9 4 46523 Spacer, 2.67" Long

9A 4 46499 Spacer, 2.55" Long

10 2 43010 Cotter Pin

REF qTY PART NO dESCRIPTION

11 2 46497 Spacer, 1.2" Long

11A 4 23368 Spacer, .75" Long

12 4 R19212113 Washer

13 4 47141M Wingnut, M6

14 4 45039M Carriage Bolt, M6 x 40

15 8 43182M Hex Bolt, M8 x 20

16 8 47810M Nylock Nut, M8

17 4 1509-90M Hex Bolt, M6 x 30

18 4 234B10 Nylock Nut, M6

19 2 44688 Rubber Cap

20 8 43081 Washer

REPAIR PARTS

Agri-Fab, Inc.

809 South Hamilton

Sullivan, IL. 61951

217-728-8388

www.agri-fab.com

This document (or manual) is protected under the U.S. Copyright Laws and the copyright laws of foreign countries,

pursuant to the Universal Copyright Convention and the Berne convention. No part of this document may be reproduced

or transmitted in any form or by an means, electronic or mechanical, including photocopying or recording, or by any

information storage or retrieval system, without the express written permission of Agri-Fab, Inc. Unauthorized uses and/or

reproductions of this manual will subject such unauthorized user to civil and criminal penalties as provided by the United

States Copyright Laws.

© 2005 Agri-Fab, Inc.
