Aicon Air DAC3040 Manuale utente
KÄYTTÖOHJE
BRUKSANVISNING
INSTRUCTIONS FOR USE
RUNKONAULAIN 21º
STOMPISTOL 21º
FRAMING NAILER 21º
DAC3040
Lue ja perehdy tähän ohjeeseen ennen koneen käyttöönottoa!
Läs och sätt dig in i denna bruksanvisning innan du börjar använda maskinen!
Read these instructions carefully before using the machine!!
rev.A 18012
DAC3040
2
RUNKONAULAIN 21º
1. SISÄLLYS
1. Sisällys 2
2. Turvallisuusohjeet 2
3. Tekniset tiedot 3
4. Yleiskuvaus 3
5. Ennen käyttöä 4
6. Naulaimen käyttö 4
7. Toimintahäiriöt 5
8. Huolto ja kunnossapito 6
9. Takuu 7
2. TURVALLISUUSOHJEET
Turvasymbolien merkitys
Huomio!
Vaara!
Henkilösuojaimia
on käytettävä
Lue
käyttöohjeet
ennen käyttöä!
Älä koskaan käytä paineilmalaitteita ennen kuin olet huolellisesti lukenut kaikki
yleiset käyttö- ja turvallisuusohjeet.
Ennen työn aloittamista, tarkasta laitteet ja kytkennät.
Pidä työpaikkasi asiallisena ja siistinä.
Laitteen tuottama melutaso ylittää 85dB. Naulaimella työskenneltäessä on
käytettävä aina kuulonsuojaimia sekä tarvittaessa muita henkilökohtaisia
suojavälineitä: suojakypärää, silmäsuojaimia sekä turvajalkineita varvassuojalla.
Käytä aina hyväksyttyjä henkilökohtaisia turvavarusteita.
Kanna konetta ainoastaan käsikahvasta. Älä pidä laukaisinta pohjassa kun
kannattelet tai kuljetat konetta. Älä koskaan kanna konetta ilmaletkusta tai siirrä
konetta vetämällä siitä.
Pidä lapset ja eläimet poissa työskentelyalueella. Älä anna lasten käyttää
paineilmalaitteita.
Älä suuntaa naulainta ihmisiä tai eläimiä kohti. Älä myöskään ammu nauloja ilmaan.
Älä naulaa erittäin kovia materiaaleja tai toisen naulan päälle. Älä käytä naulainta
vasarana esim. kohdistaessasi naulaa työkappaleeseen.
Älä käytä naulainta laatikoiden tai kollien sulkemiseen.
Älä koskaan käytä laitteita palo- tai räjähdysvaarallisessa tilassa. Älä myöskään
käytä happea tai räjähtäviä kaasuja koneen käyttövoimana.
Älä jätä laitteita kytkettynä paineen alaiseksi, kun niitä ei käytetä.
Älä muuta koneen toimintaa tai käyttötarkoitusta.
Käytä laitteessa vain tarkoituksenmukaisia tarvikkeita.
Älä käytä takaiskuventtiiliä tai vastaavaa, joka antaa ilman pysyä koneen sisällä.
Irrota laite paineilmaverkosta aina kuljetuksen ajaksi.
Irrota laite paineilmaverkosta, jos siirtyminen työskentelypaikalla edellyttää
esteiden ylittämistä tai vaatii fyysisiä ponnisteluja.
Käytä oikeaa painetta. Älä ylitä suurinta sallittua käyttöpainetta.
FIN
DAC3040
3
3. TEKNISET TIEDOT
Maksimi sallittu käyttöpaine 8,3 bar
Suositeltava käyttöpainealue 5,5-7,5 bar
Ilman kulutus 141,70 l/min
Naula 2,87-3,33 mm
Naulan pituus 50-90 mm
Kapasiteetti 2x30 kpl
Käsitärinä 3,5 m/s2
Paineilmaliitin 1/4” NPT
Paino (ilman kiinnittimiä) 3,8 kg
Koko 120x363x500mm
Äänenpainetaso (LpA) 98,5 dB(A)
Äänentehotaso (LwA) 112,5 dB(A)

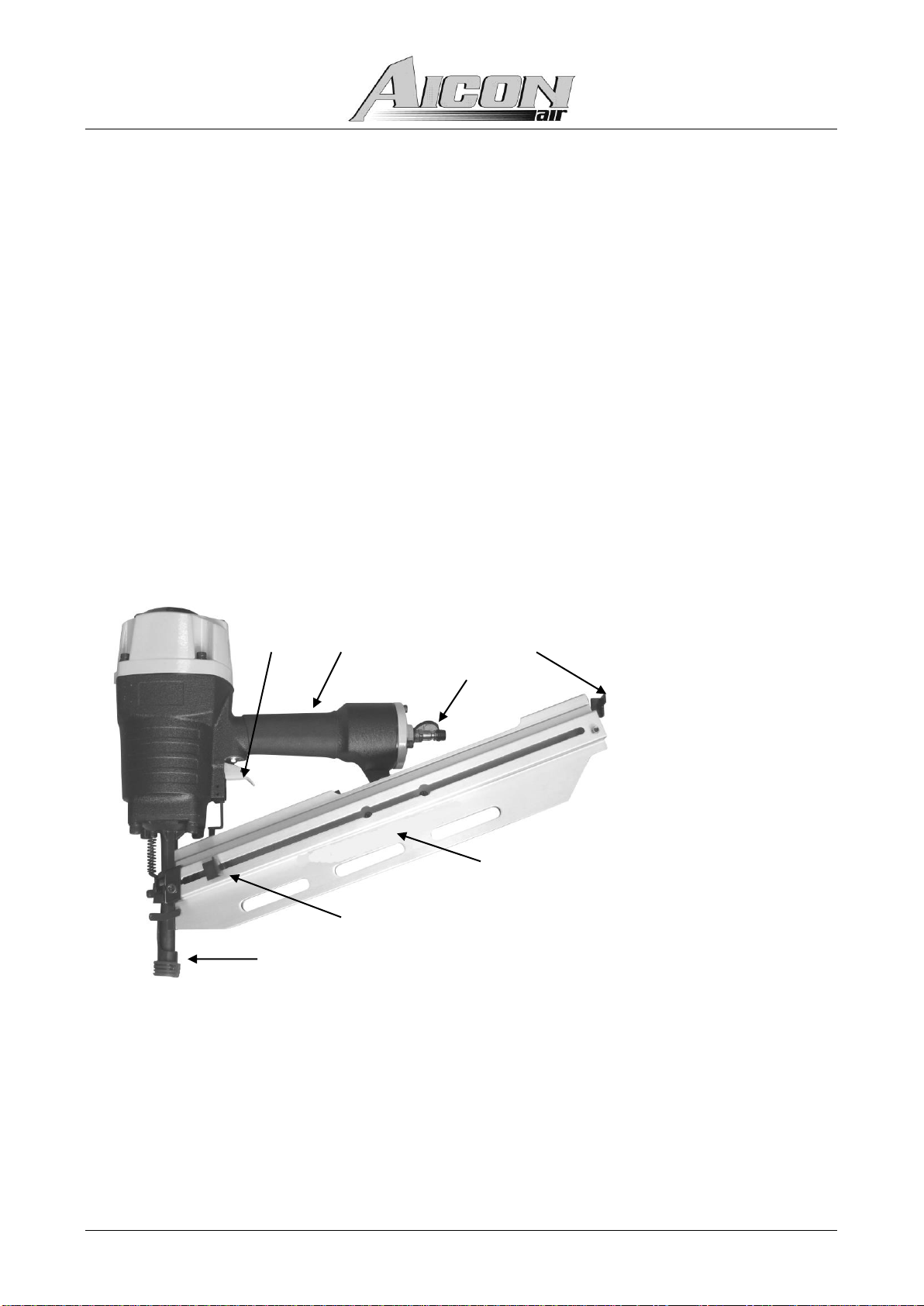

4. YLEISKUVAUS
1. Liipaisin
2. Kantokahva
3. Paineilmaliitäntä
4. Työntimen vapautusvipu
5. Turvakärki
6. Naulakamman työnnin
7. Naulamakasiini
1
2
3
4
6
5
7
DAC3040
4
5. ENNEN KÄYTTÖÄ
Ennen naulaimen käyttöönottoa tulee varmistaa
liipaisimen toiminta
naulatyypin soveltuvuus kohteeseen
oikea ilmanpaine ja paineilman puhtaus
kiinnitettävän kappaleen paikalla pysyminen
työskentelytilan järjestys siten, ettei naulattaessa joudu kurkottelemaan
käytössä olevien henkilökohtaisten turvavarusteiden riittävyys ja kunto
6. NAULAIMEN KÄYTTÖ
Säädä paine koneelle niin, että se on pienin suositeltu paine.
Irrota kone paineilmaverkosta.
Lisää nauloja koneeseen seuraamalla koneen lataamisen tarkoitettuja ohjeita.
Yhdistä paineilmaletku naulaimeen. Varmista, että käyttökytkin ei ole painettuna,
kun kytket laitteen paineilmaverkkoon.
Testaa naulaimen toimivuus puuhun nähdäksesi meneekö naula oikeaan syvyyteen.
Jos naula menee liian syvälle/lävistää puun, säädä ilmanpainetta. Älä ylitä
ilmoitettua maksimi painetta.
Merkitse naulauskohta etukäteen ja varmistettava kohdan puhtaus. Varmista myös,
ettei kohdalla ole mitään kaapeleita, sähköjohtoja tai putkia.
Tue naulattava kohde paikalleen ja alustaansa.
HUOMIO!
Älä yritä käyttää naulainta, jos makasiini on tyhjä.
Irrota laite aina paineilmaverkosta taukojen ajaksi ja työn loputtua.
Jos olet epävarma koneen käytöstä, ota yhteys laitteen myyneeseen liikkeeseen tai
alan ammattihenkilöön.
HUOMIO!
Naulain saattaa potkaista taakse, mikäli naula osuu ammuttaessa johonkin kovaan
materiaaliin.
Naula saattaa muuttaa suuntaa kohteessa olevan kovan materiaalin, esimerkiksi
oksan, teräksen tai toisen naulan vuoksi.
Naulaimesta on pidettävä tukevasti kiinni ja painettava naulain tiukasti kohdetta
vasten
DAC3040
5
Lataaminen
Sopivaa naulaintyyppiä, naulan pituutta ja laukaisuvoimaa valittaessa on otettava
huomioon se, ettei koneella ammuta kohteen tai materiaalin läpi itseä tai muita lähellä
työskenteleviä.
1. Irrota kone paineilmaverkosta.
2. Vedä naulakamman työnnintä taaksepäin, kunnes se lukkiutuu
3. Syötä rivi nauloja makasiiniin. Varmista, että naulat ovat puhtaita ja että tulevat
oikeinpäin.
4. Vapauta naulakamman työnnin painamalla vapautusvipua
VAROITUS ! Älä koskaan laita kättäsi tai muuta kehonosaa naulaimen laukaisu-
alueelle kun kytket konetta ilmaverkkoon tai irrotat sen ilmaverkosta. Älä koskaan
osoita koneella itseäsi tai muita kohti.
Turvaliipaisinmekanismin tarkistaminen
Irrota kone paineilmaverkosta.
Vedä naulakamman työnnin taakse niin että se lukkiutuu
Tyhjennä naulamakasiini.
Varmista, että liipaisin ja turvaliipaisin mekanismi liikkuvat ylös- ja alaspäin ilman
minkäänlaista juuttumista.
Yhdistä paineilmasysteemi koneeseen.
Paina turvakärki mekanismia työkappaleeseen vetämättä liipaisimesta. Kone ei saa
toimia.
Nosta kone alustasta. Vedä liipaisinta. Kone ei saa toimia.
Paina turvakärki alaspäin työkappaletta vasten ja vedä liipaisinta. Koneen tulee
iskeä.
7. TOIMINTAHÄIRIÖT
HUOMIO! Vahinkojen välttämiseksi lopeta koneen käyttö heti, jos
toimintahäiriöitä esiintyy
Jos naulain ei laukea, tarkasta
paineilman saanti ja varmistimen kunto sekä turvakärjen säätö
naulakasetin kunto ja toiminta
Naula juuttunut laukaisu-alueelle
Irrota kone paineilmaverkosta
Vedä juuttunut naula ulos pihdeillä
Naula juuttunut makasiinin sisälle
Irrota kone paineilmaverkosta
Vedä naulakamman työnnin taka-asentoon niin että se lukkiutuu
Poista juuttunut naula ja vapauta naulantyönnin
DAC3040
6
8. HUOLTO JA KUNNOSSAPITO
Ennen huoltotoimenpiteitä irrota ja tyhjennä laitteet paineilmasta.
Tarkista ja huolla koneet ja turvalaitteet säännöllisesti.
Älä koskaan käytä bensiiniä tai muita tulenarkoja nesteitä työkalujen
puhdistamiseen.
Vaikeissa vikatapauksissa kysy alan ammattihenkilöltä tai maahantuojan
valtuuttamasta huollosta.
Voitelu
Naulain pitää voidella ennen käyttöönottoa.
Irrota kone ilmaverkosta.
Käännä kone ylösalaisin ja kaada koneeseen 2-5 tippaa laiteöljyä ilmanottoon.
Käytä vain paineilmalaitteisiin sopivaa öljyä. Käytä konetta heti öljyämisen jälkeen
Pyyhi ylimääräinen öljy pois. Liika öljy vahingoittaa O-rengas tiivisteitä.
Päivittäinen öljyäminen ei ole tarpeen, jos käytät öljytintä.

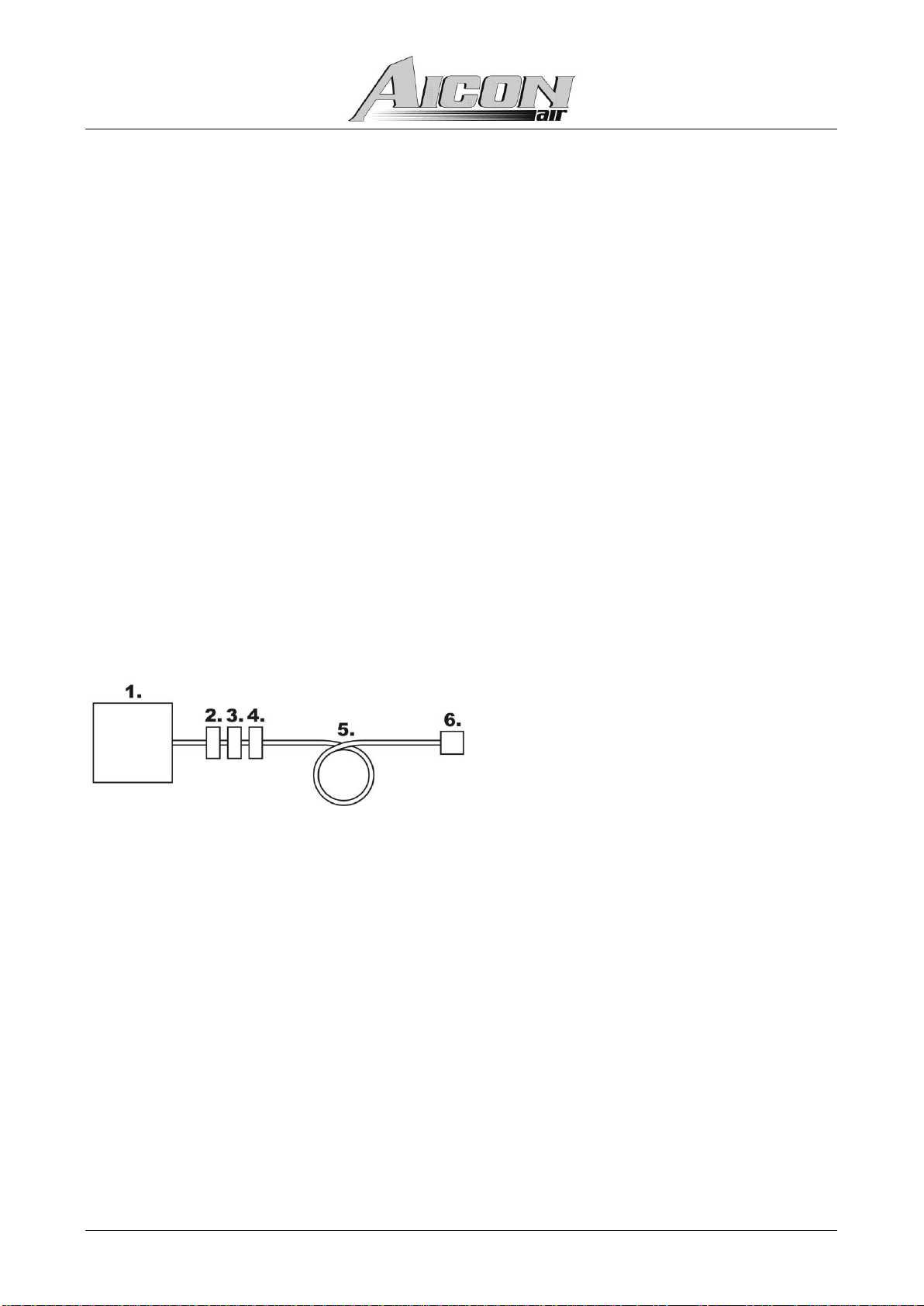

Paineilmajärjestelmän kytkentä
Esimerkki paineilmajärjestelmän kytkemisestä:
1. Paineilmakompressori
2. Suodatin / vedenerotin
3. Paineensäädin
4. Öljytin
5. Paineilmaletku
6. Työkalu
Käytä paineilmajärjestelmässä öljytintä varmistaaksesi paineilmalaitteen tehokkuus ja
pitkä käyttöikä. Käytä vain paineilmalaitteisiin sopivaa öljyä ja tarkista öljyn määrä
öljyttimessä päivittäin. HUOM. Paineilmaverkoston pituuden ylittäessä 10 m, öljyttimen
teho ei välttämättä riitä voitelemaan paineilmalaitteita riittävän tehokkaasti. Tällöin
huolehdi riittävästä voitelusta kohdan ”voitelu” mukaan
Paineilman suodatinta/vedenerotinta tulee käyttää nesteiden ja epäpuhtauksien
poistoon, ruosteen, rikkoutumisen ja koneen sisäosien kulumisen estämiseksi. Suodatin
on tarkistettava päivittäin ja tarvittaessa tyhjennettävä.
Kone, liittimet ja letkut täytyy suojata likaa vastaan. Karkea pöly, hiekka, jne. voi
aiheuttaa vuotoja ja vahingoittaa konetta sekä liittimiä.
DAC3040
7
YMPÄRISTÖNSUOJELU
Tuotteen pakkausta hävitettäessä noudata materiaalista riippuen paikallisia jätehuollosta ja
kierrätyksestä annettuja ohjeita.
TAKUU
Tuotteen takuuaika on 12 kuukautta, ostopäivästä lukien.
Maahantuoja vastaa epäkuntoon menneen laitteen tai osien korvaamisesta, materiaali- ja
valmistusvikojen osalta, jos ne todetaan tarkastuksessa vialliseksi.
Ostajan on esitettävä takuuvaatimuksen yhteydessä kassakuitti, ostolasku, takuutodistus tai
lähetyslista. Tuote on palautettava täydellisenä, varustettuna selostuksella toimintahäiriöistä.
Takuu raukeaa, mikäli kone on avattu, osia vaihdettu, sitä korjattu tai sen rakennetta muutettu.
Takuun piiriin eivät kuulu vahingot, jotka ovat aiheutuneet normaalista kulumisesta, väärästä
käytöstä tai asiattomasta käsittelystä. Takuu ei kata kuljetusta, kuljetusvaurioita eikä mitään
välillisiä kustannuksia.
Takuukorjaukset saa tehdä vain maahantuojan valtuuttama huolto.
Oikeudet muutoksiin pidätetään. Maahantuoja: VKO FIN-63610
EY-VAATIMUSTENMUKAISUUSVAKUUTUS
EU-maahantuoja: Veljekset Keskinen Oy
Onnentie 7
63610 TUURI
vakuuttamme, että Laite: Aicon Air paineilmanaulain
Tyyppikoodi: DAC3040 (RHF9021)
täyttää seuraavien direktiivien vaatimukset: 2006/42/EC
ja on seuraavien yhdenmukaistettujen standardien mukainen: EN792-13:2000+A1:2008.
18.1.2012
DAC3040
8
STOMPISTOL 21º
1. INNEHÅLL
1. Innehåll 8
2. Säkerhetsinstruktioner 8
3. Teknisk information 9
4. Allmän beskrivning 9
5. Före användning 9
6. Användning av häftpistol 10
7. Driftstörningar 11
8. Skötsel och underhåll 11
9. Garanti 13
2. SÄKERHETSINSTRUKTIONER
Säkerhetssymbolernas betydelse
Varning!
Fara!
Skyddsutrustning
obligatoriskt
Läs
bruksanvisningarna
före användning!
Använd aldrig tryckluftsutrustningar innan du har läst igenom alla allmänna
användnings- och säkerhetsinstruktioner noggrant.
Innan du påbörjar arbetet, kontrollera utrustningar och anslutningar.
Håll ditt arbetsområde rent.
Utrustningens bullernivå överskrider 85dB. När man använder häftpistolen måste
man använda hörselskydd och vid behov personlig skyddsutrustning; skyddshjälm,
skyddsglasögon och säkerhetsskor med tåskydd. Använd alltid personlig
skyddsutrustning som är godkänd.
Bär alltid maskinen i handtaget. Håll inte startknappen intryckt när du bär eller
transporterar maskinen. Bär aldrig maskinen i luftslangen eller förflytta maskinen
genom att dra i den.
Låt inte barn och djur komma i närheten av arbetsområdet. Låt inte barn använda
tryckluftsutrustningen.
Rikta inte spik/klammerpistolen mot människor eller djur, skjut inte heller
spikar/klammrar i luften.
Skjut inte mot mycket hårda material eller ovanpå en annan spik/klammer. Använd
inte pistolen som hammare t.ex. när du riktar in spiken/klammern mot arbetsdelen.
Avänd inte pistolen för att stänga lådor och gods.
Använd aldrig utrustningen i brand- eller explosionsfarliga utrymmen. Använd inte
heller syra eller explosiva gaser som drivkraft för maskinen.
Lämna inte utrustningen ansluten med lågt tryck, när den inte används.
Modifiera inte maskinens funktion eller användningsändamål.
Använd endast tillbehör som är ämnade för utrustningen.
Använd inte bakslagsventil eller någon inställing, som leder till att luften stannar
kvar inne i maskinen.
Koppla alltid bort utrustningen från tryckluftsnätet under transport.
Koppla bort utrustningen från tryckluftsnätet, om förflyttningen på arbetsplatsen
kräver att man använder stegar eller fysiska ansträngningar.
Använd rätt tryck, överskrid inte högsta tillåtna arbetstryck.
SWE
DAC3040
9
3. TEKNISK INFORMATION
Maximalt tillåtet arbetstryck 8,3 bar
Rekommenderat arbetstryckområde 5,5-7,5 bar
Luftförbrukning 141.70 l/min
Spik 2,87-3,33 mm
Spik längd 50-90 mm
Kapacitet 2x30 st.
Vibratonsnivå 3,5 m/s2
Tryckluftsanslutning 1/4” NPT
Vikt (utan anslutningar) 3,8 kg
Storlek 120x363x500mm
Ljudets trycknivå (LpA) 98,5 dB(A)
Ljudets effektnivå (LwA) 112,5 dB(A)
4. ALLMÄN BESKRIVNING
1. Avtryckare
2. Bärhandtag
3. Tryckluftsanslutning
4. Spik/klammerslagets frigöringsvippa
5. Säkerhetsspets
6. Spik/klammeranslag
7. Magasin
1
2
3
4
6
5
7
DAC3040
10
5. FÖRE ANVÄNDNING
Innan man tar pistolen i användning måste man kontrollera
avtryckarens funktion
häftklammertypens lämplighet för objektet
korrekt lufttryck och tryckluftens renhet
att delen som skall sättas fast hålls på plats
ordningen av arbetsområdet, så att man inte behöver söka efter något under
häftninen att de personliga skyddsutrustningarna som används, är tillräckliga och i
god kondition
6. ANVÄNDNING
Justera trycket till maskinen så, att det är minsta rekommenderade tryck.
Koppla bort maskinen från tryckluftsnätet.
Fyll på häftklammer i maskinen genom att följa maskinens påfyllnadsinstruktioner.
Koppla fast tryckluftslangen till häftpistolen. Kontrollera att startknappen inte är
intryckt när du ansluter utrustningen till tryckluftsnätet.
Testa funktionen på häftpistolen genom att kontrollera om klammern går ner
tillräckligt djupt. Om den går för djupt/igenom plankan, justera lufttrycket.
Överskrid inte det maximala trycket.
Markera häftklammerpunkten på förhand och säkra att platsen är ren. Kontrollera
också att det inte finns några kablar, elsladdar eller rör i området.
Sätt området som skall häftas på plats och ovanpå sitt underlag.
OBSERVERA!
Försök inte använda pistolen om magasinet är tomt.
Koppla bot utrustningen från tryckluftsnätverket vid pauser och efter arbetet.
Om du är osäker på maskinens användning, kontakta affären som sålde utrustningen
eller branschens yrkesperson.
OBSERVERA!
Häftpistolen kan sparka bakåt om häftklammern stöter emot hårt material när den
slås.
Häftklammern kan ändra riktning om den stöter emot hårt matrial, t.ex. en gren, stål
eller annan häftklammer.
Man måste hålla fast häftpistolen stadigt och trycka den hårt mot objektet.
Indice
Lingue:
Altri manuali Aicon Air Utensili elettrici
