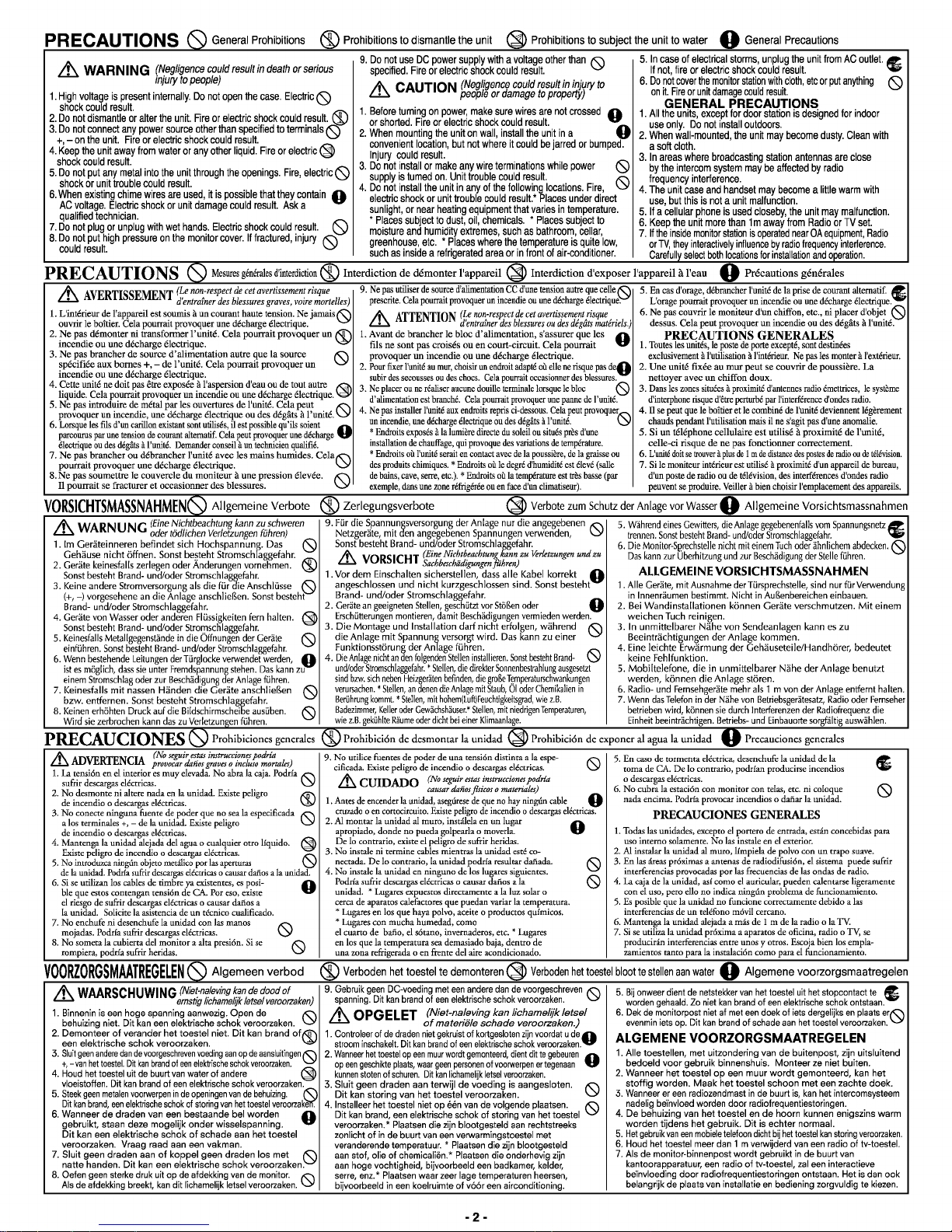

Aiphone Mk-2mcd Manuale utente

for Optional Functions

MOUNTING INSTRUCTIONS

6-PIN CONNECTOR

0803 A

http://www.aiphone.com/

Printed in Thailand

AIPHONE CO., LTD., NAGOYA, JAPAN

AIPHONE CORPORATION, BELLEVUE, WA, USA

AIPHONE EUROPE N.V., ANTWERP, BELGIUM

■ MOUNTING

1.Take the mounting bracket off of the monitor unit.

2.Cut out the cable knock-out, as shown by the dotted lines.

3.Plug the 6-pin connector into slot.

4.Connect the wires to the terminal block. Attach the protection shield.

5.Attach the mounting bracket to a box. Mount the monotor unit onto the bracket.

4 5

1 65432

Strip jacket of cable. Put all

the wires neatly into slot to

avoid damage by pinching.

{

 FOR MODELS FUNCTION (WIRE)

 MK-1GD, MK-1HD, Ext. device control (Gray)

 MK-2MCD, MK-2HCD porch light, etc. (Gray)

MK-2MCD  b1∗RY-3DL (Orange)

  b2∗RY-3DL (Yellow)

MK-1GD, MK-2MCD VIDEO

 (White)

  VIDEO + (Blue)

1A1

1A2

–

DC18V

RLSE.

DOOR1

2A1

2A2

DOOR2

6PIN CONNECT OR WIRING DIAGRAM

for MK-2MCD & MK-1GD

RY-3DL

EL-9S

AC Trans.

C3 b1

EL-9S

MK-DBC

Master

MK-2MCD

Sub

MK-2HCD

PS18

MK-DGC

PS24

: PS-1820DIN, PS-1820S, PS-1820UL (2A)

RY-3DL

EL-9S

EL-9S 5

MAW-B

Sub

MK-2HCD

WHITE

RED(+)

BLACK(–)

ORANGE

Light

VIDEO +

VIDEO–

MONITOR

TV (75 ohm)

PS18

Local switch

MAW-B

PS24

MONITOR

TV (75 ohm)

Master

MK-2MCD

SUB

PS24PS18

: 24V DC power supply for MAW-B or Relay

locally available.

–

(MK-2HCD)

(MK-DGC 1 )

(MK-DGC 2 )

YELLOW

ORANGE

MK-D

Light

BLUE

WHITE

GRAY

(MK-2HCD)

NOTE: YELLOW & ORANGE wire provides selective door release control

with RY-3DL adaptor. Works for MK-2MCD only.

NTSC

Contact rating:

0.5A (DC 30V. AC 125V)
