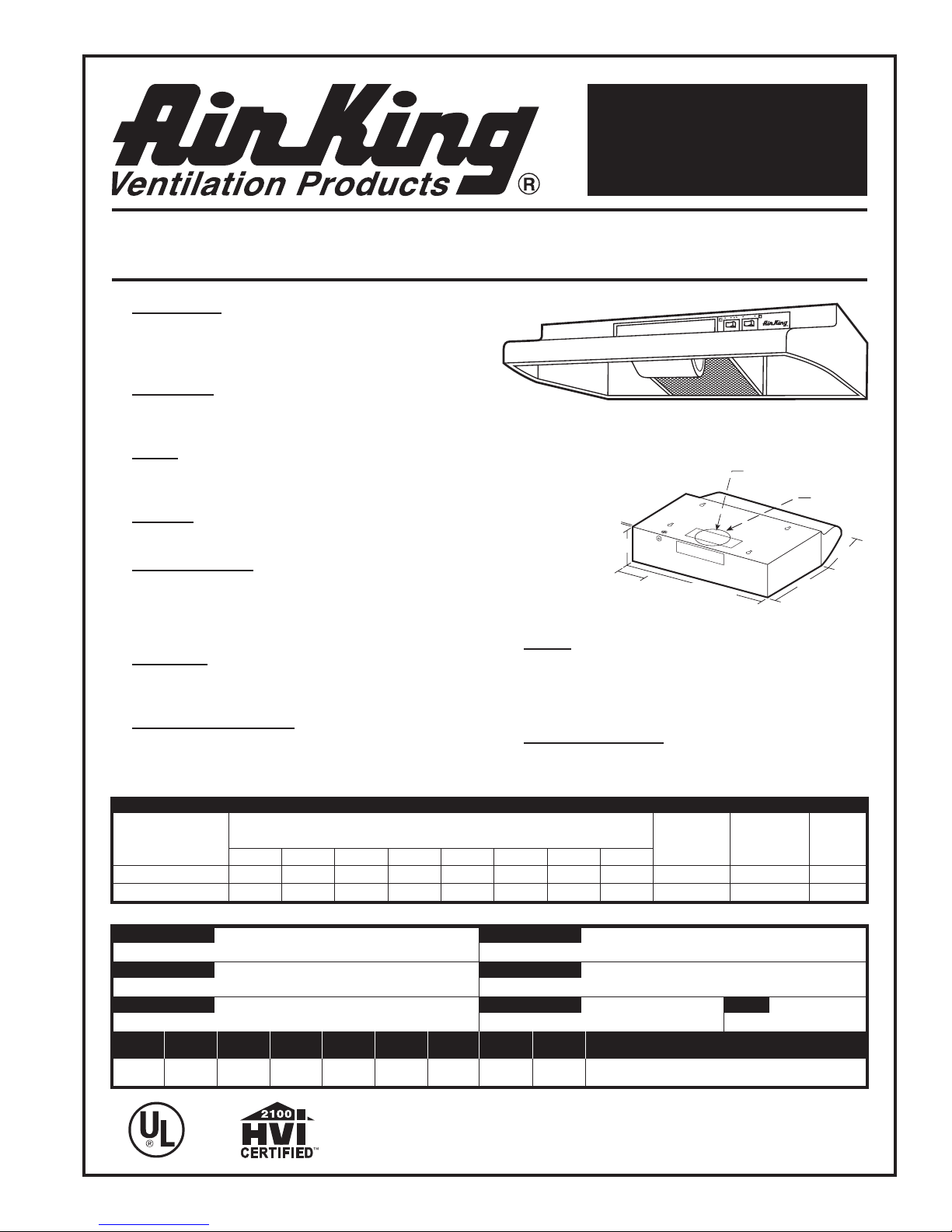

SPECIFICATIONS

RANGE HOODS

AV SERIES

180 CFM/7.0 Sones @ 0.10" WG. Horizontal,

180 CFM/7.5 Sones @ 0.10"WG. Vertical, 120 Volts, 2.1 amps, 60hz

•Dimensions

Overall bottom projection - 183/8"

Overall top projection -12"

Height - 6". Available widths: 21", 24", 30", 36" & 42"

• Hood Body

23 gauge cold rolled steel, auto welded, coated with a baked

enamel finish.

• Motor

2 speed, single coil, thermally protected, permanently lubricated.

Rated 120 volts, 60 hz., 2.1 amps.

• Lighting

Single 60 watt cook light capacity (bulb not included).

• Ducting Options

Horizontal ducting: 31/4"x10" (duct adapter and damper included).

Vertical ducting: 31/4"x10" (duct adapter and damper included).

Vertical ducting: 7" round (duct adapter and damper not included).

Ductless: removable front vent (charcoal filter not included).

• Fan Blade

One piece polymeric, electronically balanced blade. 65/8"

diameter with 5 paddles.

• Electrical connection

Hood top - 7/8" electrical knockout.

Hood back - 7/8" electrical knockout.

12"

63/8"

511/16"207/8", 237/8",

297/8", 357/8", 417/8"

21/4" x 10" knock-out for

31/4" x 10" rectangular

duct connection

7" round

knock-out

AV SERIES

Canada: 110 Glidden Road

Brampton, Ontario L6T 2J3

Tel: (905) 456-2033

Fax: (905) 456-1015

U.S.: 820 Lincoln Drive

West Chester, Pennsylvania 19380-4466

Tel: (610) 692-7400 • 877-304-3785

Fax: (610) 696-8048

Updated 2-07Specifications subject to change without notice.

• Filters

UL rated, class 2 filter.

Grease Filter: RF35 - 87/8"x103/8" (included).

Charcoal Filter: RF34 (not included).

Combo Grease/Charcoal: RF55 (not included).

• Available Finishes

White, Biscuit, Almond, Black & Stainless Steel.

CUS

PROJECT

LOCATION

CONTRACTOR

ARCHITECT

ENGINEER

SUBMITTED BY DATE

FAN MODEL CFM IN RPM WATTS AMPS SONES QTY OPTIONAL EQUIPMENT

NUMBER NUMBER W.G. & REMARKS

PERFORMANCE

HVI Sones Fan Speed Power

Static Pressure (inches of w.g.) @ .1 SP RPM Watts

Air Flow - CFM

0 0.05 0.1 0.125 0.15 0.2 0.25 0.3

Vertical Ducting

203 191 180 167 148 124 101 82 7.5 3000 87

Horizontal Ducting

203 191 180 167 148 124 101 82 7.0 3000 87
