SERVICE MANUAL
DATA
COLOR TELEVISION
TV-AN2010
S/M Code No. 09-003-340-3S1
NH4
MODEL CODE : 86HR8-0117(B)
SUPPLEMENT
This Service Manual contains information about the difference between TV-AN2010 (TYPE:NH).
If requiring the other information, see Service Manual of theTV-AN2010 (TYPE:NH)
(S/M Code No. 09-003-340-3R1).
-2-
REF. NO PART NO. KANRI DESCRIPTION
NO.
ALTERATION LIST 1/1
MECHANICAL MAIN PARTS LIST 1/1
10 87-JB9-602-010 CRT,A48AGY13X67 N
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST 1/1
C609 87-A11-736-090 CAP,M/P 9100P-1.6K H ECWH(VB)
!!
!!
!FR602 87-A00-056-060 RES,FUSE 1.5-2W J R-TYPE
S901 86-LBR-670-010 SOCKET,CRT 9P HPS1521
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST 1/1
!!
!!
!FR605 87-A00-275-090 RES,FUSE 2.2K-1W J R-TYPE
L604 8Z-JAK-601-010 COIL,ELC10D680E
ADDITIONAL LIST 1/1
-3-

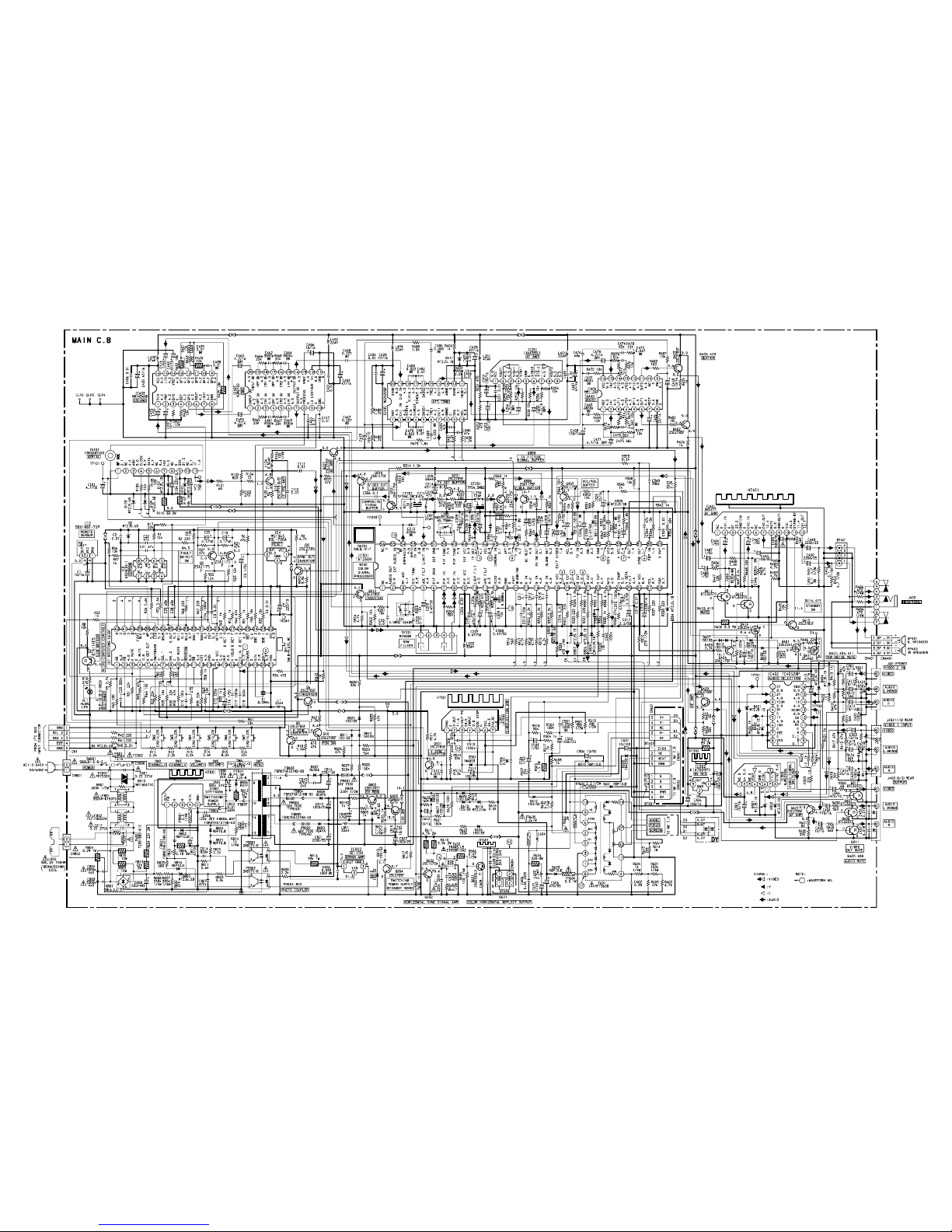

SCHEMATIC DIAGRAM - 1
TP102
TP202
TP302
1.5
9100p 1.6kV

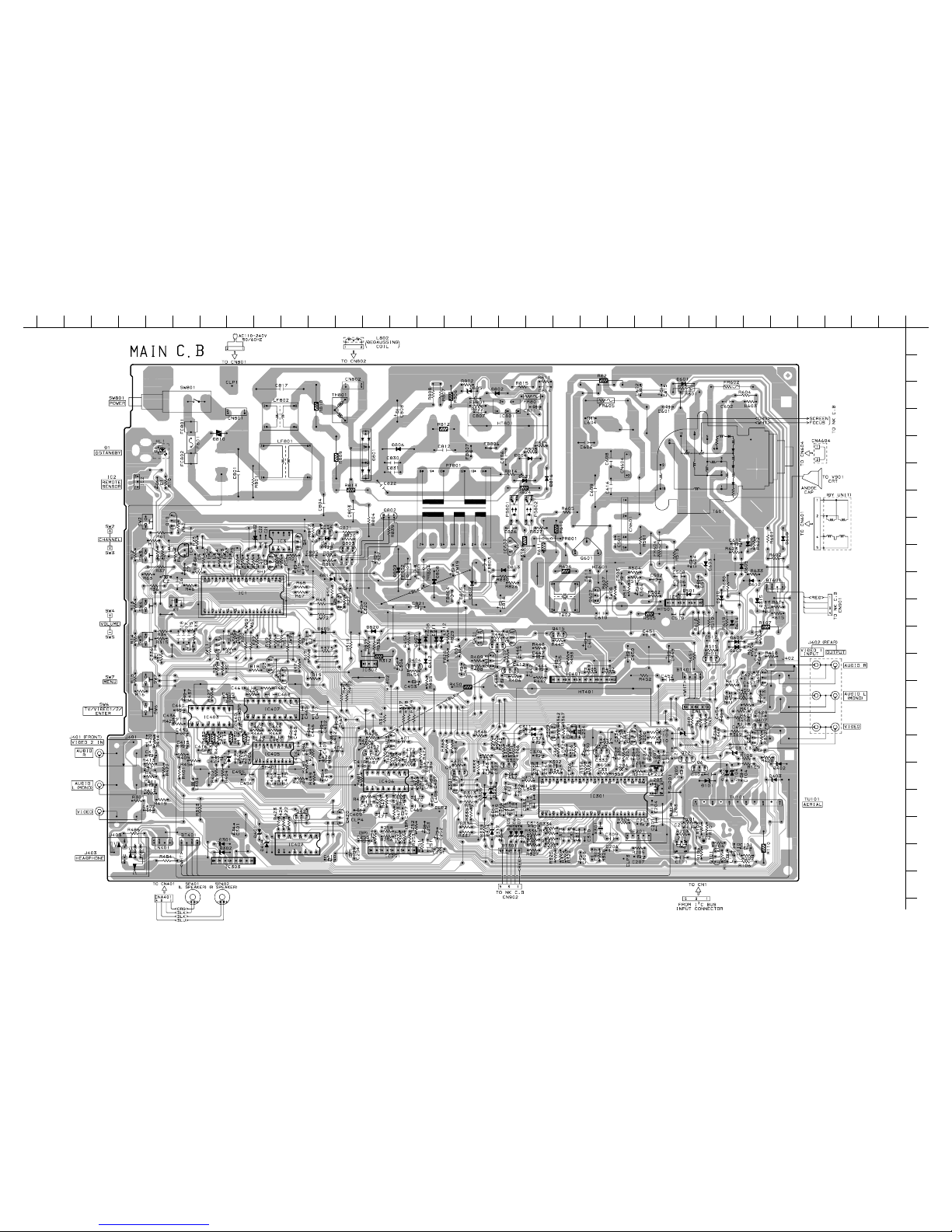

WIRING - 1
-4-
101112131415161718192021222324
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
1234567892526272829303132

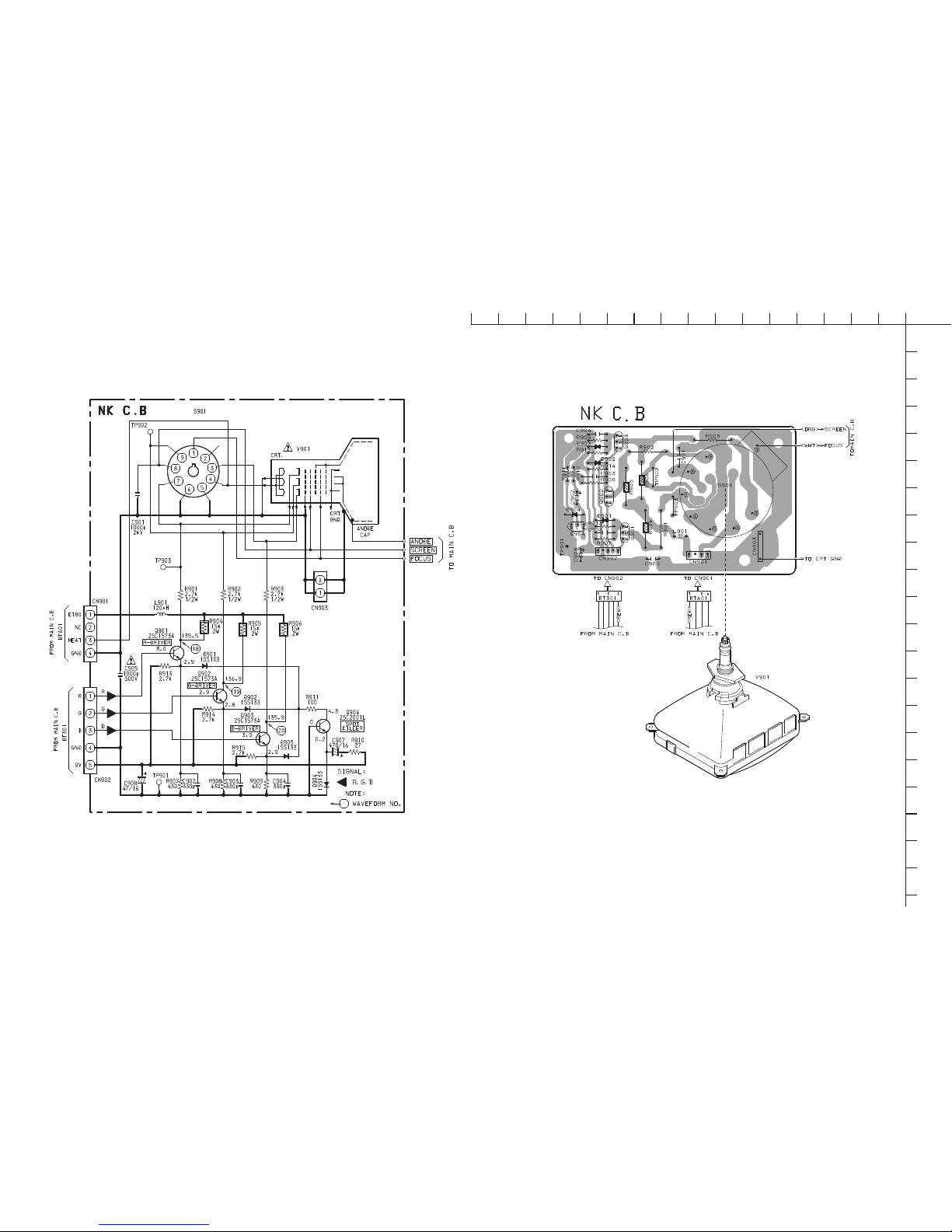

SCHEMATIC DIAGRAM - 2 WIRING - 2
-5-
HPS1521
A48AGY13X67N
10111213141516
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
123456789
2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111
737004 Printed in Singapore
