1.Schütten Sie keine Flüssigkeiten auf das Gerät und lassen Sie keine sonstigen

Gegenstände durch die Lüftungsschlitze in das Gerät fallen.

2.Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Radiatoren,

Heizungsrohren, Verstärkern, usw. auf und setzen Sie es nicht direkter

Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen,

Vibrationen oder Schlägen aus.

1 Sicherheitshinweise

2.1 Einleitung

Bitte beachten Sie auch die Anwen-

dungshinweise in der Bedienungsanlei-

tung Ihres WMS 61 bzw. WMS 81!

2.2 Lieferumfang

2.3 Empfohlenes Zubehör

2.4 Power-Splitter PS 61, PS 81

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.

Diese Bedienungsanleitung enthält wichtige Hinweise zum Aufbau und Betrieb draht-

loser Mehrkanalanlagen der Serie WMS 61 (VHF) und WMS 81 (UHF) mit Hilfe des

Power-Splitters PS 61 für WMS 61 bzw. PS 81 für WMS 81undabgesetzter Antennen.

Bitte nehmen Sie sich ein paar Minuten Zeit, die Bedienungsanleitung durchzulesen,

bevor Sie das Gerät benützen. Wir wünschen Ihnen viel Spaß und Erfolg!

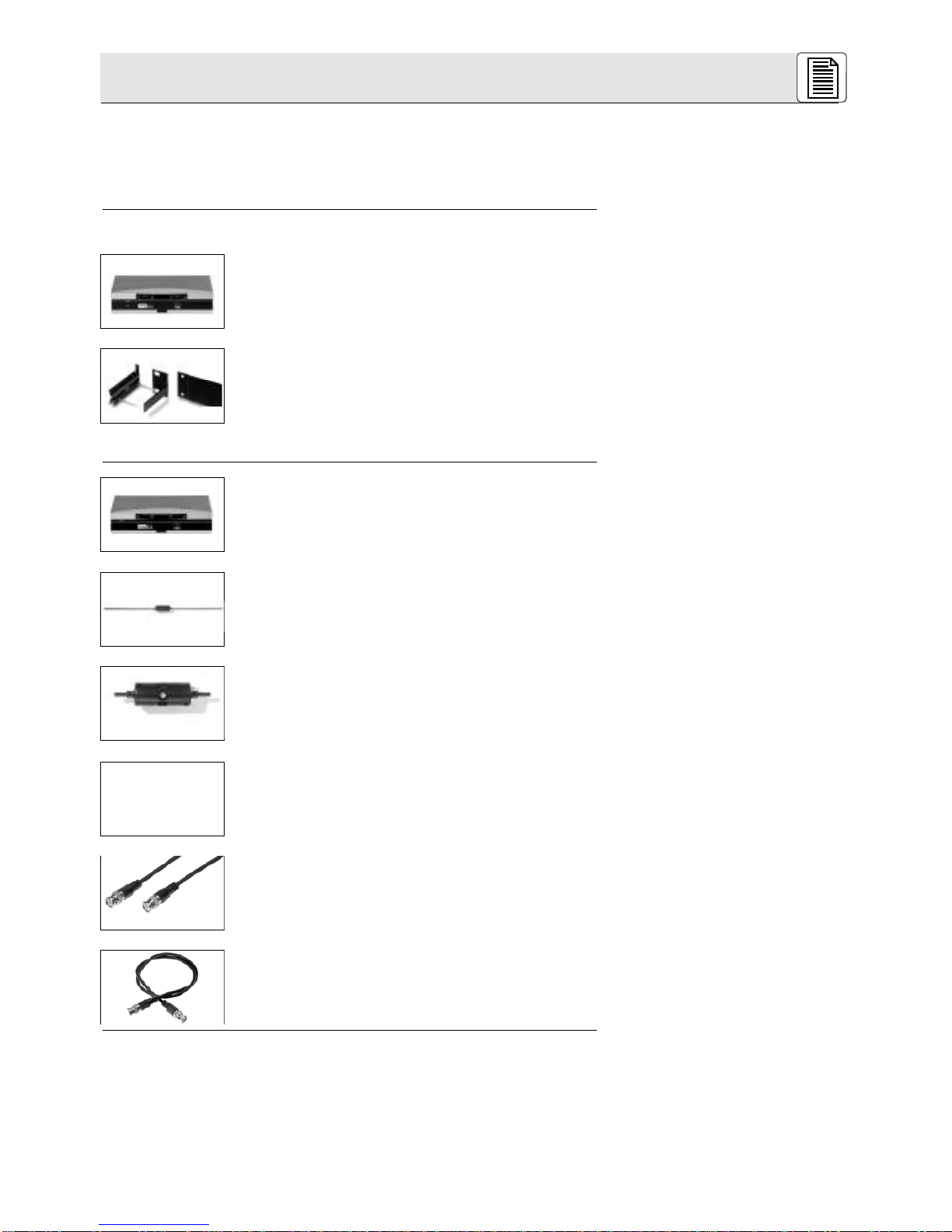

Kontrollieren Sie bitte, ob die Verpackung folgende Teile enthält:

1. Power-Splitter PS 61 oder PS 81

2. Montageset für Rackeinbau, mit 1 Blindabddeckung

Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.

1. Netzgerät PSU 01 für max. drei Power-Splitter und 10

Empfänger

2. Booster-Antenne RA61 B für WMS 61 (VHF)

3. Booster-Antenne RA 81 B für WMS 81 (UHF)

4. Richtantenne SRA 1 (UHF)

5. Antennenkabel MK A 5, MK A 10, MK A 20

6. BNC-Kabel 0,8 m lang

Der Power-Splitter PS 61 in halber 19”-Breite ist ein Antennenverteiler zum Aufbau

eines VHF-Mehrkanalsystems mit bis zu 10 Empfängern SR 61. Das Modell PS 81 ist

mit dem PS 61 identisch, arbeitet jedoch im UHF-Bereich zum Aufbau eines UHF-

Mehrkanalsystems mit bis zu 10 Empfängern SR 81 (die tatsächliche Anzahl gleich-

zeitig betreibbarer Kanäle hängt bei beiden Modellen vom Frequenzplan des

Einsatzlandes ab). Der Power-Splitter besitzt Antennen-Eingangsbuchsen für zwei

Empfangsantennen RA 61 B bzw. RA 81 B mit eingebautem Booster

2 Beschreibung

(In Vorbereitung)

2 x

1 x

2.4.1 Frontplatte

2.4.2 Rückseite

(Antennenverstärker) und 2 x 4 Antennen-Ausgangsbuchsen für bis zu 4 Diversity-

Empfänger SR 61 bzw. SR 81 und ist für 19”-Rackmontage geeignet.

Die Stromversorgung des Power-Splitters erfolgt über die Netzadapter der ange-

schlossenen Empfänger. Für Anlagen mit mehr als 4 Kanälen empfehlen wir das

optionale Netzgerät PSU 01 für drei Power-Splitter.

Sowohl die Antennenverstärker als auch der Power-Splitter sind Breitbandgeräte für

den gesamten VHF- bzw. UHF-Frequenzbereich, so dass Sie an den Power-Splitter

Empfänger mit verschiedenen Frequenzsets anschließen können.

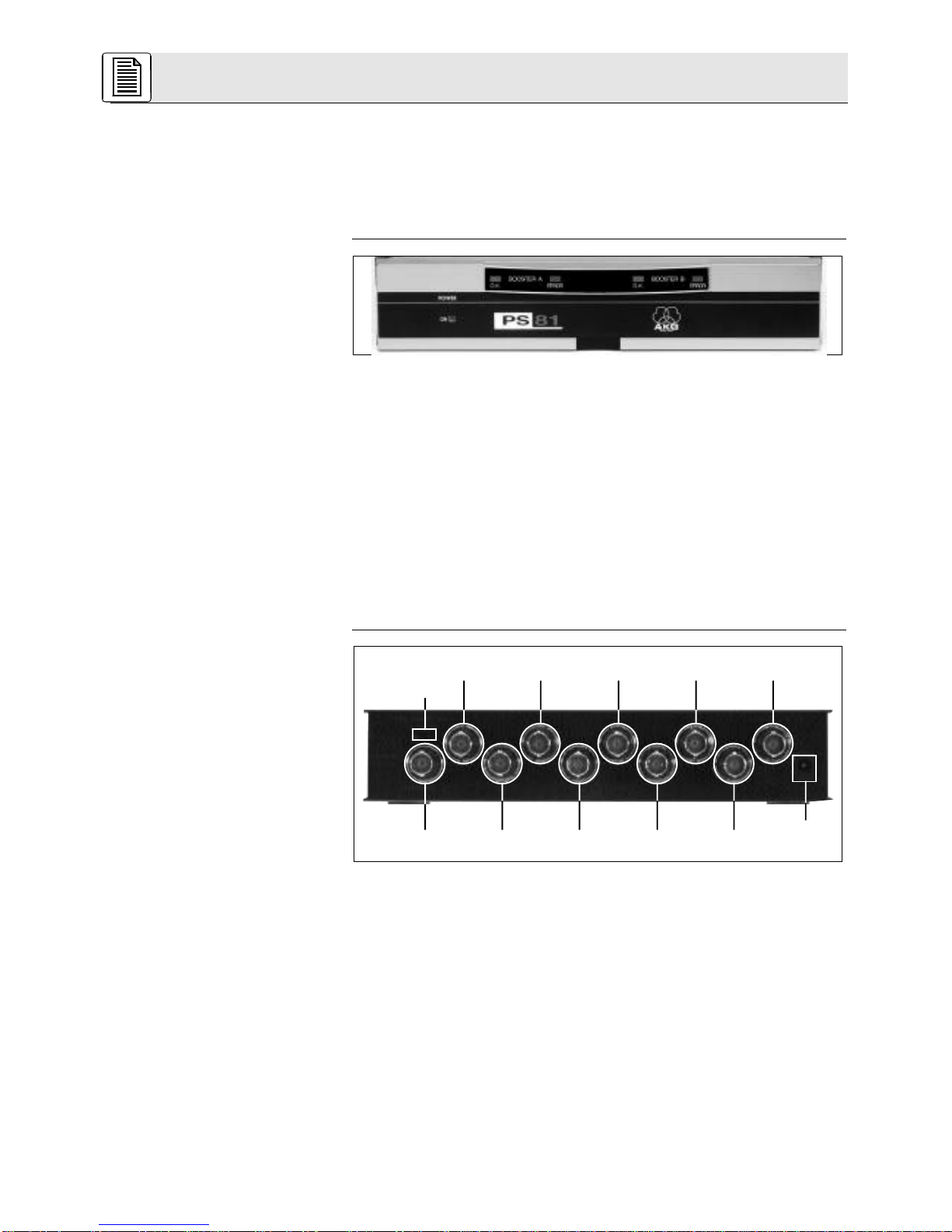

Abb. 1: Frontplatte des PS 81 (PS 61 identisch)

An der Frontplatte des Power-Splitters befinden sich folgende Anzeigen:

POWER ON: Diese grüne LED leuchtet, wenn der Power-Splitter mit Spannung ver-

sorgt wird.

BOOSTER A, BOOSTER B O.K.: Diese beiden grünen LEDs leuchten, wenn an den

Antennen-Eingangsbuchsen ANTENNA A und ANTENNA B die korrekte

Vesorgungsspannung für die Antennenverstärker bereitsteht.

Wenn die Versorgungsspannung an einem Antenneneingang kurzgeschlossen

wird oder ausfällt (unter 2 V absinkt), erlischt die jeweilige LED.

WICHTIG: Die beiden BOOSTER O.K. LEDs zeigen NICHTden Betriebszustand des

jeweiligen Antennenverstärkers an und erlöschen daher nicht, wenn Sie ein

Antennenkabel abziehen.

BOOSTER A, BOOSTER B ERROR: Diese roten LEDs zeigen durch Leuchten an,

dass die Versorgungsspannung für den Antennenverstärker am Eingang

ANTENNA A oder ANTENNA B kurzgeschlossen oder ausgefallen ist.

Abb 2: Rückseite des PS 81 (PS 61 identisch)

An der Rückseite des PS 61/PS 81 stehen folgende Ein- und Ausgänge sowie

Bedienelemente zur Verfügung:

POWER 15 V/1A: Eingangbuchse für das optionale externe Netzgerät PSU 01.

ANTENNA A, ANTENNA B: BNC-Eingangsbuchsen für die abgesetzten

Empfangsantennen RA 61 B für VHF-Anlagen bzw. RA 81 B für UHF-Anlagen.

Da sowohl WMS 61 als auch WMS 81 in Diversity-Technik arbeiten, benötigen Sie

zwei Empfangsantennen (nicht mitgeliefert).

CABLE ATTENUATION: Dreistufiger Schiebeschalter (4/8/12 dB) zur Anpassung der

Antenneneingänge (ANTENNA A, ANTENNA B) an verschiedene Antennen-

Kabellängen.

1A bis 4A: BNC-Ausgangsbuchsen für bis zu vier Diversity-Empfänger SR 61 oder

SR 81 (Empfangsteil A). Die Buchsen 1A und 1B dienen gleichzeitig zur

Stromversorgung der Elektronik des Power-Splitters durch den Empfänger.

1B bis 4B: BNC-Ausgangsbuchsen für bis zu vier Diversity-Empfänger SR 61 oder

SR 81 (Empfangsteil B). Die Buchsen 2A und 2B dienen gleichzeitig zur

Stromversorgung der Booster-Antennen durch den Empfänger.

Alle unbenutzten Ausgänge werden automatisch elektrisch abgeschlossen.

2 Beschreibung

CABLE

ATTENUATION

4/8/12/dB

ANTENNA A

ANTENNA B

1A 2A 3A 4A POWER

15V/1A

3B 2B 1B

2 Beschreibung

2.5 Netzgerät PSU 01

(optional)

2.6 Empfangsantenne RA 61 B

(optional)

2.7 Empfangsantenne RA 81 B

(optional)

3.1 Rackmontage eines Power-

Splitters

3.2 Rackmontage zweier Power-

Splitter nebeneinander

Das Netzgerät PSU 01 liefert eine Sekundärspannung von 15 V DC, 1 A für drei

Power-Splitter und die daran angeschlossenen Empfänger (max. 10). Näheres ent-

nehmen Sie bitte der Bedienungsanleitung des PSU 01.

Abgesetzte VHF-Empfangsantenne mit eingebautem Antennenverstärker (Booster)

zum Anschluss an den Empfänger SR 61 bzw. den Power-Splitter PS 61.

Das Gehäuse des Boosters ist wasserdicht, so dass Sie die RA 61 B ohne zusätzli-

che Abdeckung auch im Freien verwenden können. Eine grüne Kontroll-LED zeigt

durch Leuchten an, dass die Antenne mit Strom versorgt wird.

Ein Stativanschluss SA 43 zur Befestigung an einem handelsüblichen Galgenstativ

wird mitgeliefert.

Identisch mit RA61 B, jedoch für den UHF-Bereich zum Anschluss an den Empfänger

SR 81 bzw. den Power-Splitter PS 81.

Sie können den Power-Splitter genauso wie die Empfänger SR 61 bzw.

SR 81 in einem 19”-Rack einbauen (s. Abb. 3a bis 3d):

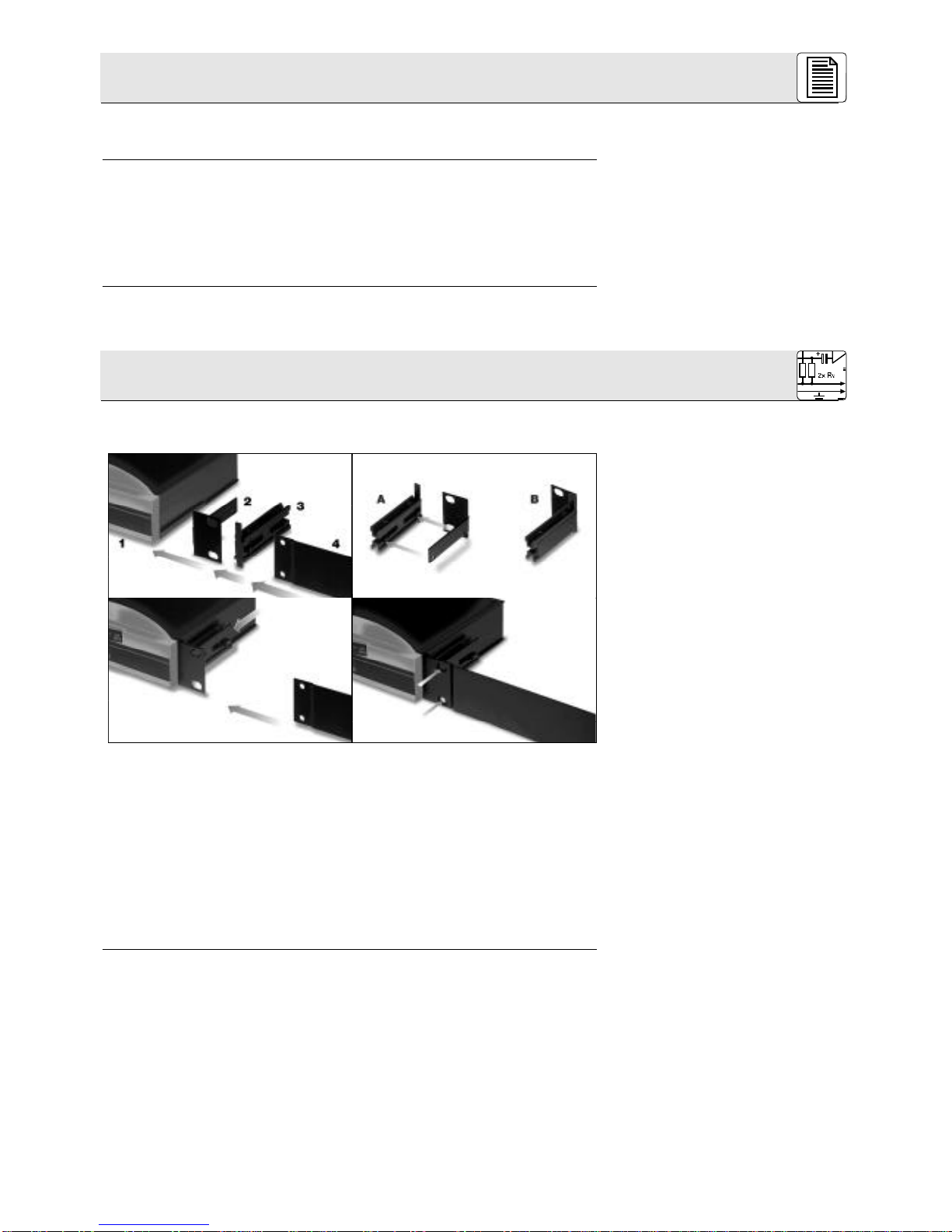

Abb. 3: Einbau eines Power-Splitters in ein 19”-Rack

1. Legen Sie je einen Klemmschlitten (3) so auf einen Montagewinkel (2), dass die

Zapfen am Klemmschlitten (3) in die Fixierungsbohrungen im Montagewinkel (2)

eingreifen (s. Abb. 3a und 3b).

2. Schieben Sie die Klemmschlitten (3) mit den Montagewinkeln (2) von der

Rückseite her in die Befestigungsschienen am Power-Splitter (1) ein (s. Abb. 3c).

3. Ziehen Sie die beiden Kreuzschlitzschrauben in den Klemmschlitten (3) im

Uhrzeigersinn an, um die Montagewinkel (2) am Power-Splitter zu fixieren.

4. Befestigen Sie mit den mitgelieferten Schrauben die Blindabdeckung am linken

oder rechten Montagewinkel (2) (s. Abb. 3d).

5. Befestigen Sie den Power-Splitter mit den mitgelieferten Montageschrauben im Rack.

1. Befestigen Sie an den Aussenseiten der beiden Power-Splitter (1) je einen

Montagewinkel (2) gemäß Schritt 1 bis 3.

2. Schieben Sie an der Innenseite eines Power-Splitters einen Klemmschlitten (3)

OHNE MONTAGEWINKEL(2) wie in Abb. 3c gezeigt in die Befestigungsschienen

an einem der beiden Power-Splitter (1) ein.

3. Schieben Sie den ersten Power-Splitter (1) mit dem Klemmschlitten (3) ohne

Montagewinkel (2) in die Befestigungsschienen am zweiten Power-Splitter ein.

4. Ziehen Sie die beiden Kreuzschlitzschrauben im mittleren Klemmschlitten (3) im

Uhrzeigersinn an, um die beiden Power-Splitter (1) miteinander zu verbinden.

5. Befestigen Sie die Power-Splitter mit den mitgelieferten Montageschrauben im

Rack.

3 Aufstellung und Anschluss

3.3 Antennen aufstellen

3.3.1 Aufstellungsort

3.3.2 Montage auf Bodenstativ

3.3.3 Wandmontage

3.3.4 Antennen anschließen

Die folgenden Hinweise zur Antennenaufstellung gelten für alle VHF- und UHF-

Mehrkanalanlagen unabhängig von der Anzahl der Kanäle.

Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder

Abschattungen durch menschliche Körper können das direkte Sendersignal

schwächen bzw. auslöschen. Positionieren Sie die Antennen daher wie folgt:

1. Positionieren Sie die Antennen immer in der Nähe des Aktionsbereiches (Bühne),

achten Sie jedoch auf einen Mindestabstand zwischen Sender und Antennen von

5 m und einen Mindestabstand zwischen den beiden Antennen von 3 m.

2. Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und

Antenne.

3. Positionieren Sie die Antennen in einem Abstand von mehr als 1,5 m von großen

metallenen Gegenständen, Draht (besonders Maschendraht!) oder Metallblechen,

Wänden, Bühnengerüsten, Decken, u.ä.

4. Stellen Sie die Antennen nicht in Wandnischen.

5. Positionieren Sie die Antennen mindestens 1,5 m von HF abstrahlenden Geräten

wie Licht-Racks, Leuchtstoffröhren, digitalen Effektgeräten und PCs entfernt.

Wenn Sie die Antennen auf Bodenstativen montieren, beachten Sie bitte folgende

Hinweise:

1. Befestigen Sie die Antenne mit

dem mitgelieferten

Stativanschluss SA 43 am

Ausleger eines Galgenstativs.

2. Ziehen Sie den Ausleger ganz

auf eine Seite, damit die

Antenne mindestens 70 cm

vom Stativ entfernt ist.

3. Ziehen sie das Stativ soweit

aus, dass sich der Ausleger

mindestens 1,5 m über dem

Boden befindet.

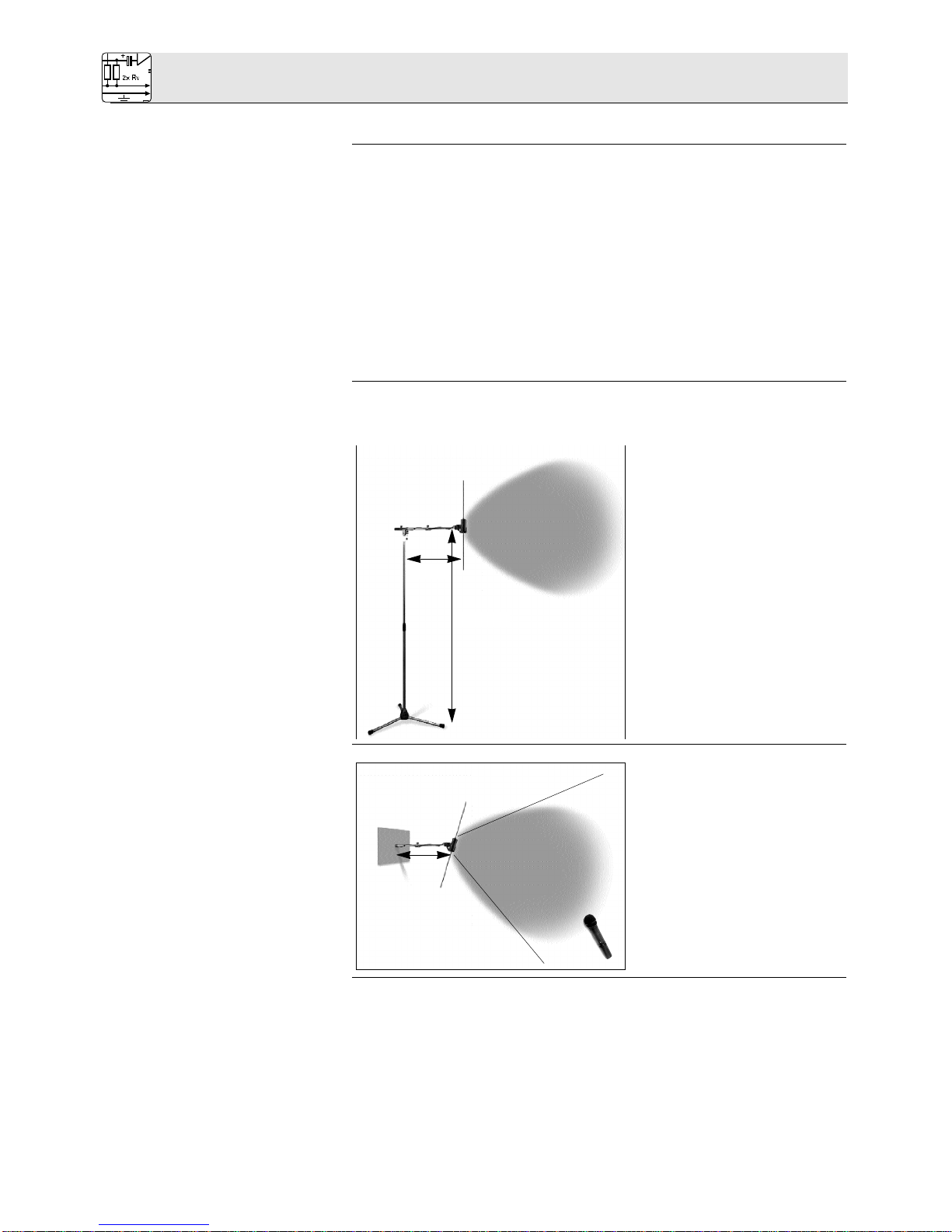

Abb. 4: Antenne auf Bodenstativ

montiert

Die Empfindlichkeit der Booster-

Antenne ist am größten in einem

Bereich von ±35° bis ±50° von der

Querachse. Wenn Sie die Antenne

höher als 3 m über dem Boden

montieren, achten Sie daher darauf,

die Antenne auf den Aktionsbereich

auszurichten.

Abb. 5: An einer Wand montierte

Antenne

1. Stecken Sie das Antennenkabel an die Antenne an und wickeln Sie es um den

Ausleger. Das Kabel darf nicht herunterhängen, da es sonst die Empfangsqualität

beeinträchtigen kann.

2. Stecken Sie das eine Antennenkabel an die Buchse ANTENNA A, das zweite an

die Buchse ANTENNA B am Power-Splitter an. Verriegeln Sie den Stecker, indem

Sie ihn um 90° nach rechts drehen.

3 Aufstellung und Anschluss

≥70 cm

≥150 cm

≥70 cm

3.3.5 CABLE ATTENUATION-Schalter

3.4 Empfänger an Power-Splitter

und Netz anschließen

3.4.1 Anlage mit 2 bis 4 Kanälen

Netzanschluss mittels PSU 01

Um die Dämpfung der Antennenkabel auszugleichen, stellen Sie den CABLE

ATTENUATION-Schiebeschalter an der Rückseite des Power-Splitters auf den der

Antennenkabellänge entsprechenden Wert laut Tabelle 1 ein. Die Werte gelten

ausschließlich für die Antennen RA 61 B und RA 81 B!

Tabelle 1: Stellung des CABLE ATTENUATION-Schalters in Abhängigkeit von der

Länge der Antennenkabel.

WICHTIG: Bei Anlagen mit mehreren hintereinandergeschalteten Power-Splittern

stellen Sie den CABLE ATTENUATION-Schalter nur am ersten Power-Splitter auf

den in Tabelle 1 angegebenen Wert ein. Stellen Sie den CABLE ATTENUATION-

Schalter der übrigen Power-Splitter auf ”12 dB”.

WICHTIG: Stecken Sie an freien Ausgangsbuchsen des Power-Splitters nie einen

50-Ohm-Abschlusswiderstand an. Dieser würde durch die Versorgungsspannung

an der Ausgangsbuchse beschädigt werden.

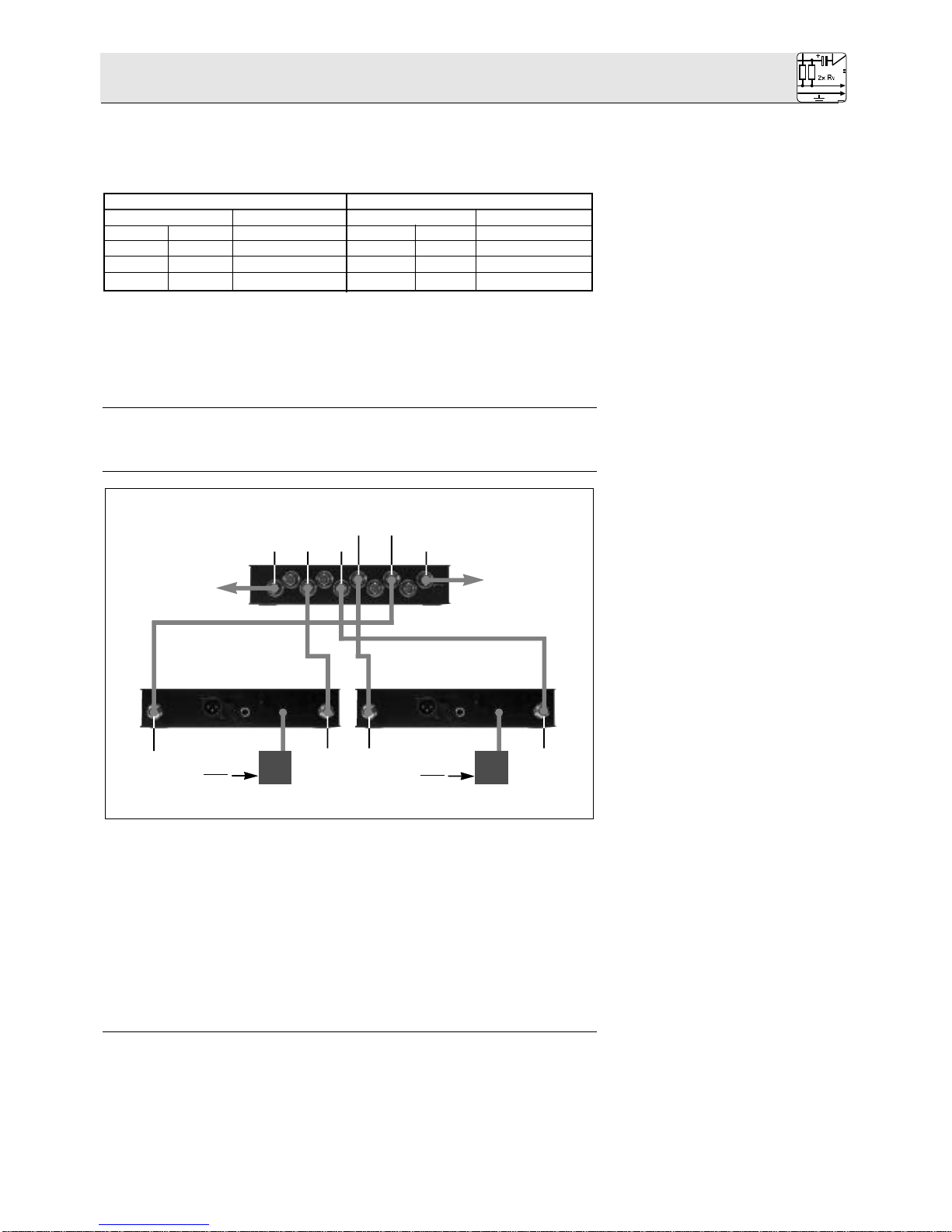

Abb. 6: Verkabelung einer 2-Kanal-Anlage

1. Verbinden Sie mittels BNC-Kabeln (optional - s. Punkt 2.3) je einen Empfänger mit

den Ausgängen 1A, 1B und 2A, 2B (s. Abb. 6).

WICHTIG: Dies ist unbedingt notwendig, damit der Power-Splitter mit Strom

versorgt wird!

2. Verbinden Sie die übrigen Ausgänge des Power-Splitters mit den ANTENNA-

Eingängen der Empfänger genauso wie in Abb. 6 dargestellt.

3. Kontrollieren Sie, ob die an den Netzadaptern der Empfänger angegebene

Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der

Betrieb der Netzadapter an einer anderen Netzspannung kann zu irreparablen

Schäden am Gerät führen.

4. Verbinden Sie die Empfänger über deren Netzadapter mit dem Stromnetz.

Anstelle der Netzadapter können Sie den Power-Splitter und die angeschlossenen

Empfänger auch mit der optionalen Stromversorgung PSU 01 betreiben:

1. Verbinden Sie mittels BNC-Kabeln (optional) die Ausgänge des Power-Splitters mit

den ANTENNA-Eingängen der Empfänger wie in Abb. 6 dargestellt.

2. Verbinden Sie mit dem mitgelieferten Verbindungskabel das PSU 01 mit der

POWER-Buchse am Power-Splitter.

Antenne RA 61 B - PS 61 Antenne RA 81 B - PS 81

Kabel (m) CABLE ATT. Kabel (m) CABLE ATT.

RG58 RG213 RG58 RG213

50 - 75 110 - 140 12 dB 24 - 32 48 - 64 12 dB

30 - 50 70 - 110 8 dB 17 - 24 34 - 48 8 dB

15 - 30 30 - 70 4 dB 10 - 17 20 - 34 4 dB

3 Aufstellung und Anschluss

PS 61 / PS 81

RA 61 B / RA 81 B RA 61 B / RA 81 B

SR 61 / SR 81 1SR 61 / SR 81 2

AC/DC

ANTENNA B AC/DC ANTENNA A

ANTENNA A

ANTENNA A 1A 2A 2B 1B ANTENNA B

ANTENNA B 220V

110V

220V

110V

3.4.2 Anlagen mit mehr als 4 Kanälen

WICHTIG: In dieser Betriebsart werden die Empfänger ebenfalls vom PSU 01

gespeist und die Netzschalter der Empfänger bleiben wirkungslos. Ziehen Sie

daher, um Schäden an den Geräten zu vermeiden, die Netzadapter sämtlicher

am Power-Splitter angeschlossener Empfänger vom Netz ab!

3. Kontrollieren Sie, ob das PSU 01 auf die am Einsatzort vorhandene

Netzspannung eingestellt ist. Ist dies nicht der Fall, schalten Sie das Gerät auf

die richtige Netzspannung um (siehe Bedienungsanleitung PSU 01).

4. Verbinden Sie das PSU 01 mit einer Netzsteckdose.

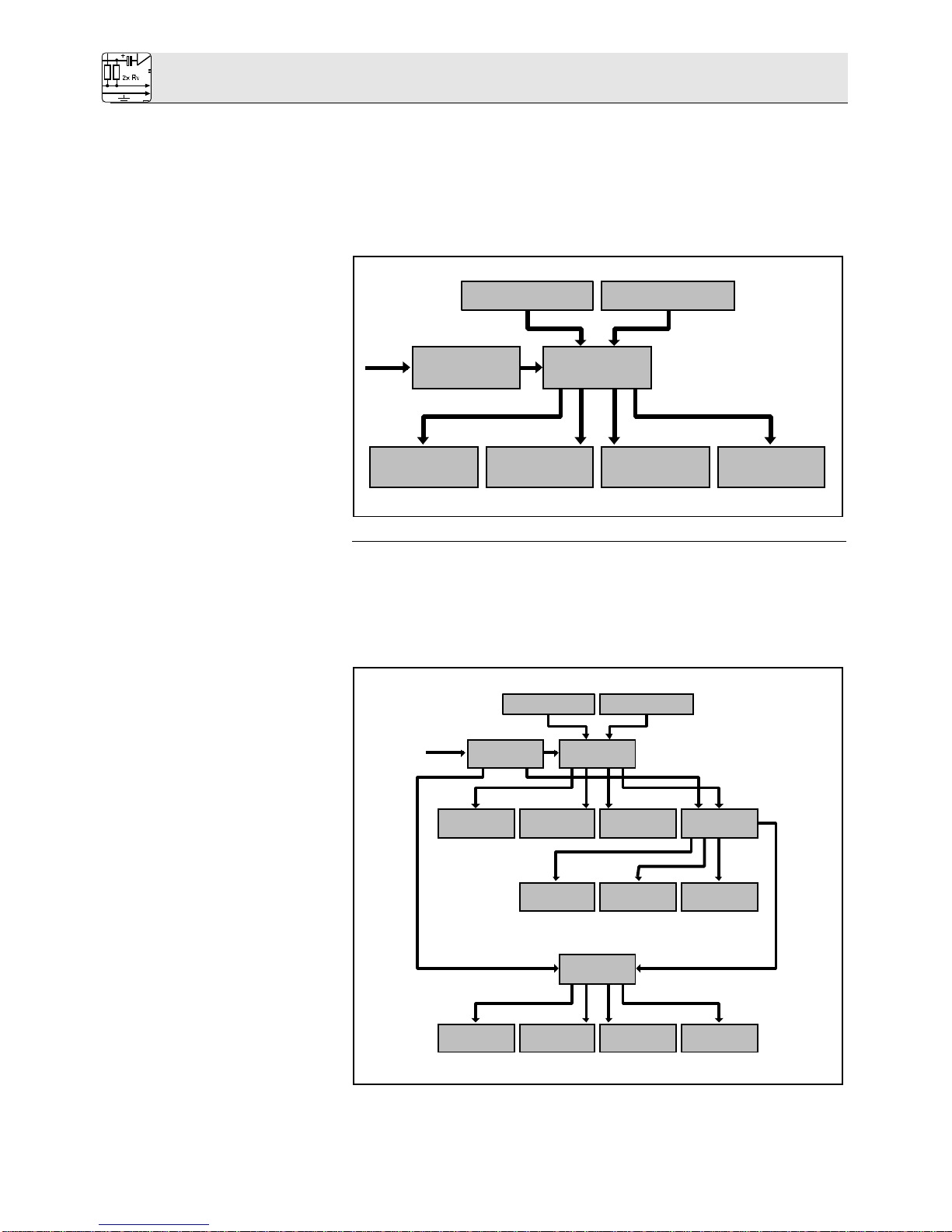

Abb. 7: 4-Kanal-Anlage mit optionaler Stromversorgung PSU 01

Mit zwei Power-Splittern können Sie 5 bis 7, mit drei Power-Splittern 7 bis 10

Empfangskanäle betreiben. Verbinden Sie die Ausgänge 4A und 4B des ersten

Power-Splitters mit den ANTENNA- Buchsen A und B des nächsten Power-Splitters.

Bei derartigen Anlagen ist die Stromversorgung über die Netzadapter der Empfänger

zwar problemlos möglich, wir empfehlen jedoch die optionale Stromversorgung

PSU 01. Verkabelung siehe Kapitel 3.3.1 und Abb. 8:

Abb. 8: Verkabelung einer 10-Kanal-Anlage

3 Aufstellung und Anschluss

RA 61 B / RA 81 B

PSU 01

220V/AC

110V/AC PS 61 / PS 81

SR 61 / SR 81 SR 61 / SR 81 SR 61 / SR 81 SR 61 / SR 81

RA 61 B / RA 81 B

RA 61 B / RA 81 B RA 61 B / RA 81 B

PSU 01 PS 61 / PS 81

PS 61 / PS 81SR 61 / SR 81SR 61 / SR 81SR 61 / SR 81

SR 61 / SR 81SR 61 / SR 81SR 61 / SR 81

SR 61 / SR 81 SR 61 / SR 81SR 61 / SR 81SR 61 / SR 81

PS 61 / PS 81

220V/AC

110V/AC

4.1 Trägerfrequenzen

4.2 Anlagen mit Speisung über

Empfänger

4.3 Anlagen mit Speisung über

PSU 01

Netzadapter abziehen!

4.4 ERROR-Anzeigen

4.4.1 Speisung über Empfänger

4.4.2 Speisung mittels PSU 01

1. Achten Sie darauf, jeden Sendekanal (Sender + Empfänger) auf eine eigene

Trägerfrequenz einzustellen.

2. Stellen Sie Sender und Empfänger auf eine der in den Trägerfrequenztabellen am

Sender und Empfänger mit * gekennzeichneten Frequenzen ein.

WICHTIG: Betreiben Sie nie mehr als einen Sendekanal gleichzeitig am selben Ort

auf derselbenTrägerfrequenz. Dies würde aus physikalischen Gründen zu starken

Störgeräuschen führen.

1. Schalten Sie alle Empfänger ein. Der Power-Splitter erhält von den Empfängern an

den Buchsen 1A, 1B und 2A, 2B die erforderlichen Betriebsspannungen.

Am Power-Splitter leuchten die Kontroll-LEDs POWER ON, BOOSTER A OK und

BOOSTER B OK auf.

An den beiden Booster-Antennen leuchten die grünen Kontroll-LEDs auf.

2. Stellen Sie den CABLE ATTENUATION-Schalter an jenem Power-Splitter, an den

die Antennen angeschlossen sind, auf den in Tabelle 1 in Kapitel 3.3.5 angegebe-

nen Wert ein.

3. Stellen Sie den CABLE ATTENUATION-Schalter der übrigen Power-Splitter (so

vorhanden) auf ”12 dB”.

1. Kontrollieren Sie, ob einer oder mehrere der Empfänger über den mitgelieferten

Netzadapter mit dem Netz verbunden ist.

Ist dies der Fall, ziehen Sie sämtliche Netzadapter vom Netz und vom

Empfänger ab, um Schäden an den Geräten zu vermeiden.

2. Schalten Sie das PSU 01 ein. Der Power-Splitter und die Empfänger sind damit

automatisch eingeschaltet. Die Netzschalter an den Empfängern bleiben wir-

kungslos.

Am Power-Splitter leuchten die Kontroll-LEDs POWER ON, BOOSTER A OK und

BOOSTER B OK auf.

An den beiden Booster-Antennen leuchten die grünen Kontroll-LEDs auf.

3. Stellen Sie den CABLE ATTENUATION-Schalter an jenem Power-Splitter, an den

die Antennen angeschlossen sind, auf den in Tabelle 1 in Kapitel 3.3.5 angegebe-

nen Wert ein.

4. Stellen Sie den CABLE ATTENUATION-Schalter der übrigen Power-Splitter (so

vorhanden) auf ”12 dB”.

Wenn eine der beiden ERROR-LEDs am Power-Splitter aufleuchtet, bedeutet dies,

dass die Booster-Antenne A oder B nicht mit Strom versorgt wird:

1. Kontrollieren Sie, ob der Netzadapter für jeden Empfänger mit dem Netz und dem

Empfänger verbunden ist.

2. Überprüfen Sie, ob alle angeschlossenen Empfänger eingeschaltet sind.

Schalten Sie die Empfänger ein.

3. Überprüfen Sie die Antennenkabel.

Sollte ein Antennenkabel kurzgeschlossen sein, ersetzen Sie es durch ein neues.

4. Kontrollieren Sie, ob alle Empfänger richtig mit dem Power-Splitter verbunden sind.

Stellen Sie die fehlenden Verbindungen her.

1. Kontrollieren Sie, ob das PSU 01 mit dem Netz und dem/den Power-Splitter/n ver-

bunden und eingeschaltet ist. Kontrollieren Sie die Stecker auf sicheren Sitz.

2. Überprüfen Sie die Antennenkabel.

Sollte einAntennenkabel kurzgeschlossen sein, ersetzen Sie es durch ein neues.

WICHTIG: Lesen Sie auch die Bedienungsanleitung des PSU 01 durch. Beachten Sie

insbesondere die darin enthaltenen Warnhinweise!

Zum Reinigen der Oberflächen des Power-Splitters verwenden Sie am besten ein mit

(Industrie-)Spiritus oder Alkohol befeuchtetes weiches Tuch.

4 Betriebshinweise

5 Reinigung

6 Fehlerbehebung

Fehler

1. Kein Ton:

2. Kein oder gestörter Empfang auf

einzelnen Kanälen:

3. Grüne LED an einer Booster-

Antenne leuchtet nicht:

4. Eine der ERROR-LEDs am Power-

Splitter leuchtet auf:

Mögliche Ursache

1. Netzadapter der Empfänger an Kanal

1 und 2 bzw. Netzkabel des PSU 01

oder Verbindungskabel vom PSU 01

zum Power-Splitter nicht angesteckt

oder hat schlechten Kontakt.

2. Netzadapter für Kanal 1 und 2 bzw.

Netzkabel des PSU 01 schadhaft.

3. Antennen nicht angeschlossen.

4. PSU 01 schadhaft.

1. Sender und/oder Empfänger ist (sind)

nicht eingeschaltet.

2. Senderbatterien leer.

3. Netzadapter des Empfängers bzw.

Verbindungskabel vom PSU 01 zum

Empfänger

a) hat schlechten Kontakt oder

b) ist schadhaft.

4. Sender und Empfänger des betreffen-

den Kanals sind nicht auf dieselbe

Frequenz eingestellt.

5. Sender oder Empfänger schadhaft.

1. Antennenkabel nicht angeschlossen

bzw. hat schlechten Kontakt.

2. Antennenkabel schadhaft.

3. Booster-Antenne schadhaft.

Booster-Antenne wird nicht mit Strom

versorgt.

Abhilfe

1. Netzadapter bzw. Netzkabel an

Netzsteckdose und Verbindungskabel

an PSU 01 und Power-Splitter

anstecken oder auf sicheren Kontakt

prüfen.

2. Netzadapter für Kanal 1 und 2 bzw.

Netzkabel austauschen.

3. Antennen anschließen.

4. Wenden Sie sich an Ihren AKG-

Händler.

1. Sender und/oder Empfänger einschal-

ten.

2. Senderbatterien austauschen.

3. a) Stecker des Netzadapters bzw.

Verbindungskabels auf sicheren

Sitz überprüfen oder

b) Netzadapter bzw. Verbindungskabel

austauschen.

4. Sender und Empfänger auf dieselbe

Frequenz einstellen. Lesen sie dazu

die Bedienungsanleitung des Senders

und Empfängers nach.

5, Wenden Sie sich an Ihren AKG-

Händler.

1. Antennenkabel anschließen bzw.

Stecker auf sicheren Sitz überprüfen.

2. Antennenkabel austauschen.

3. Wenden Sie sich an Ihren AKG-

Händler.

Siehe Kapitel 4.4 ERROR-Anzeigen.

Indice

Lingue:

Altri manuali AKG Convertitore multimediale

AKG

AKG PS4000 W Manuale utente

Manuali Convertitore multimediale popolari di altre marche

SoundTraxx

SoundTraxx Blunami BLU-2200 Manuale utente

SPROLINK

SPROLINK VA1 Manuale utente

Acclaim Lighting

Acclaim Lighting DDC-1-AC Manuale utente

Nikon

Nikon AF-S TC-20E III Manuale utente

Axis

Axis AXIS Q7406 Manuale utente

Omega

Omega TAC80B-J Manuale utente

Zoom

Zoom Thunderbolt TAC-2R Manuale utente

OST

OST iConverter 10/100M Manuale utente

Vertiv

Vertiv Netsure Manuale utente

birddog

birddog MINI Manuale utente

Roland

Roland GI-10 Manuale utente

Wallenstein

Wallenstein WX310 Manuale utente

Pace

Pace MSS 200-1 Manuale utente

Solar Converters

Solar Converters EQ 12/24-50 Manuale utente

CYP

CYP EL-7400V Manuale utente

TIE

TIE MIDI 1i1o Manuale utente

DCS

DCS Vivaldi Upsampler Manuale utente

Westermo

Westermo MCW-211 SERIES Manuale utente
