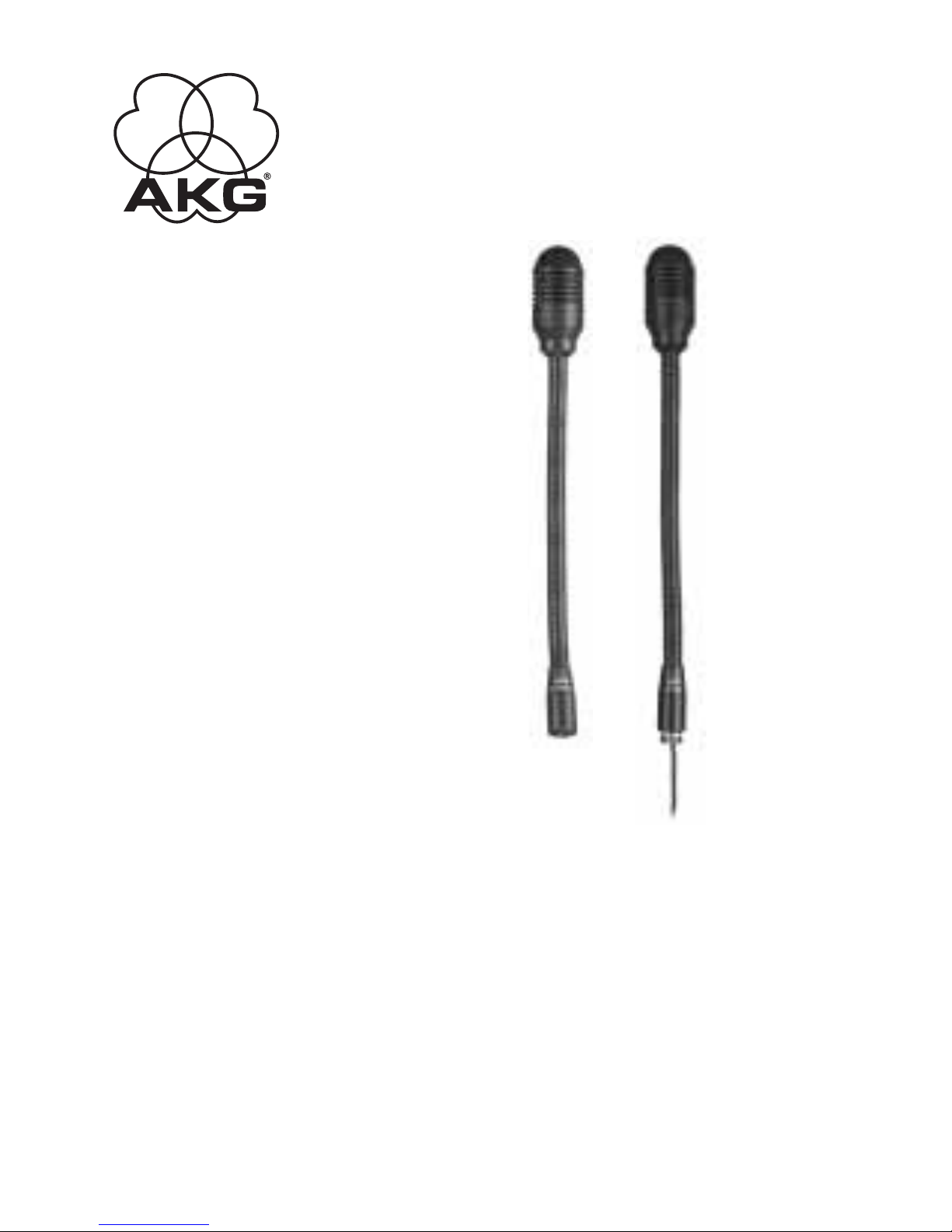

AKG D 542 Manuale utente
Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
User Instructions . . . . . . . . . . . . . . . . . . . . . p. 8
Please read the manual before using the equipment!
Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . p. 14
Veuillez lire cette notice avant d’utiliser le système!
Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . p.20
Prima di utilizzare l’apparecchio, leggere il manuale!
Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 26
Antes de utilizar el equipo, sírvase leer el manual!
Instruções de uso . . . . . . . . . . . . . . . . . . . p. 32
Favor leia este manual antes de usar o equipamen
to!
D 542
D 542 E
2
1.1 Sicherheits-
hinweise
1.2
Lieferumfang
1.3 Empfohlenes
Zubehör für
D 542
1.4 Empfohlenes
Zubehör für
D 542 E
1.5 Besondere
Merkmale
1. Überprüfen Sie bitte, ob das Gerät, an das Sie
das Mikrofon anschließen möchten, den gülti-
gen Sicherheitsbestimmungen entspricht und
mit einer Sicherheitserdung versehen ist.
2. Verwenden Sie das Mikrofon nur für die in die-
ser Bedienungsanleitung beschriebenen An-
wendungen. Für Schäden infolge unsach-
gemäßer Handhabung oder missbräuchlicher
Verwendung kann AKG keine Haftung über-
nehmen.
Kontrollieren Sie bitte, ob die Verpackung alle
oben angeführten Teile enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren AKG-Händler.
•Dynamisches Schwanenhalsmikrofon mit ro-
bustem Ganzmetallgehäuse.
•Hohe Rückkopplungssicherheit durch nieren-
förmige Richtcharakteristik.
•Frequenzgang auf Sprachübertragung abge-
stimmt.
1 Sicherheitshinweise/Beschreibung
1 D 542/D 542 E
• Stativadapter SA 50 für 3/8”- und
5/8”-Gewinde mit Kabelauslass
• Montagesockel PS 3 F-Lock mit
3-poliger XLR-Buchse und
Diebstahlsicherung
3
•Mattgraue, nicht lichtreflektierende Ober-
fläche.
•Einfache Montage.
Das D 542/D 542 E ist ein dynamisches Mikrofon
mit 22 cm langem Schwanenhals für folgende
Anwendungsbereiche: Schausteller, Jahrmarkt-
buden, Imbissstände, Schnellrestaurants,
Portierlogen, Hotelrufanlagen, Konferenzanlagen,
Sakralräume (z.B. Kanzel), auf Mischpulten im
Tonstudio oder auf der Bühne, in Autobussen,
Zügen, usw.
Die nierenförmige Richtcharakteristik garantiert
geringe Anfälligkeit für Störgeräusche aus der
Umgebung und Rückkopplungen. Der Frequenz-
gang des Mikrofons ist speziell auf Sprachüber-
tragung ausgelegt.
Das robuste Ganzmetallgehäuse ist mattgrau
lackiert und verursacht daher keine Lichtreflexe.
Das D 542 ist mit einem 3 m langen, fix verbunde-
nen Kabel mit freien Enden ausgestattet und eig-
net sich zur Befestigung auf Tischplatten oder
(mittels optionalem Stativadapter SA 50) auf Mi-
krofonstativen mit 3/8”- oder 5/8”-Gewinde.
Das D 542 E besitzt einen 3-poligen XLR-Stecker
zum direkten Anschluss an XLR-Buchsen, z.B.
den Talkback-Eingang eines Mischpults.
Sie können das D 542 in jede Holz-, Metall- oder
Kunststoffplatte mit einer maximalen Stärke von
19 mm einbauen.
1. Schrauben Sie die Befestigungsschraube (2) aus
dem Schwanenhals (1) heraus und ziehen Sie die
Befestigungsschraube (2) vom Kabel (3) ab.
1 Beschreibung
1.6
Beschreibung
D 542
D 542 E
2.1 D 542
2.1.1 Montage in
einem Pult
Siehe Abb. 1.
2 Montage und Anschluss
4
Abb. 1: Einbau in
eine Holz-, Metall-
oder Kunststoff-
platte
2.1.2 Montage an
einem
Mikrofonstativ
Abb. 2: Montage
an Mikrofonstativ
mit SA 50
2.1.3 Anschluss
Siehe Abb. 3.
2. Bohren Sie ein
Loch mit 12 mm
Durchmesser in die
Platte.
3. Befestigen Sie das
Mikrofon wie in
Abb. 1 dargestellt.
Mit dem optionalen
Stativadapter SA 50
können Sie das D 542
an jedem Mikrofonsta-
tiv mit 3/8”- oder 5/8”-
Gewinde montieren.
Das D 542 besitzt ein 3 m langes Anschlusskabel
mit offenen Enden:
Abschirmung (1) = Masse
rot (2) = Audio (inphase)
weiß (3) = Audio
Sie können das Mikrofon sowohl an symmetrische
als auch asymmetrische Mikrofoneingänge
anschließen.
2 Montage und Anschluss
19 mm max.
5
Abb. 3: Schalt-
diagramm des
D 542
Hinweis:
2.2 D 542 E
Abb. 4: Schalt-
diagramm des
D 542 E
Siehe Abb. 4.
Hinweise zum Anschluss des Kabels entnehmen
Sie bitte der Bedienungsanleitung des Gerätes, an
welches Sie das Mikrofon anschließen möchten.
Zum Anschluss an einen asymmetrischen Ein-
gang müssen Sie die Abschirmung mit der weißen
Ader verbinden.
Das Mikrofon besitzt einen symmetrischen Aus-
gang mit 3-poligem XLR-Stecker:
Stift 1 = Masse
Stift 2 = Audio (inphase)
Stift 3 = Audio
Stecken Sie das Mikrofon an die Talkback-Buchse
des Mischpults an.
2 Montage und Anschluss
2
3
1
6

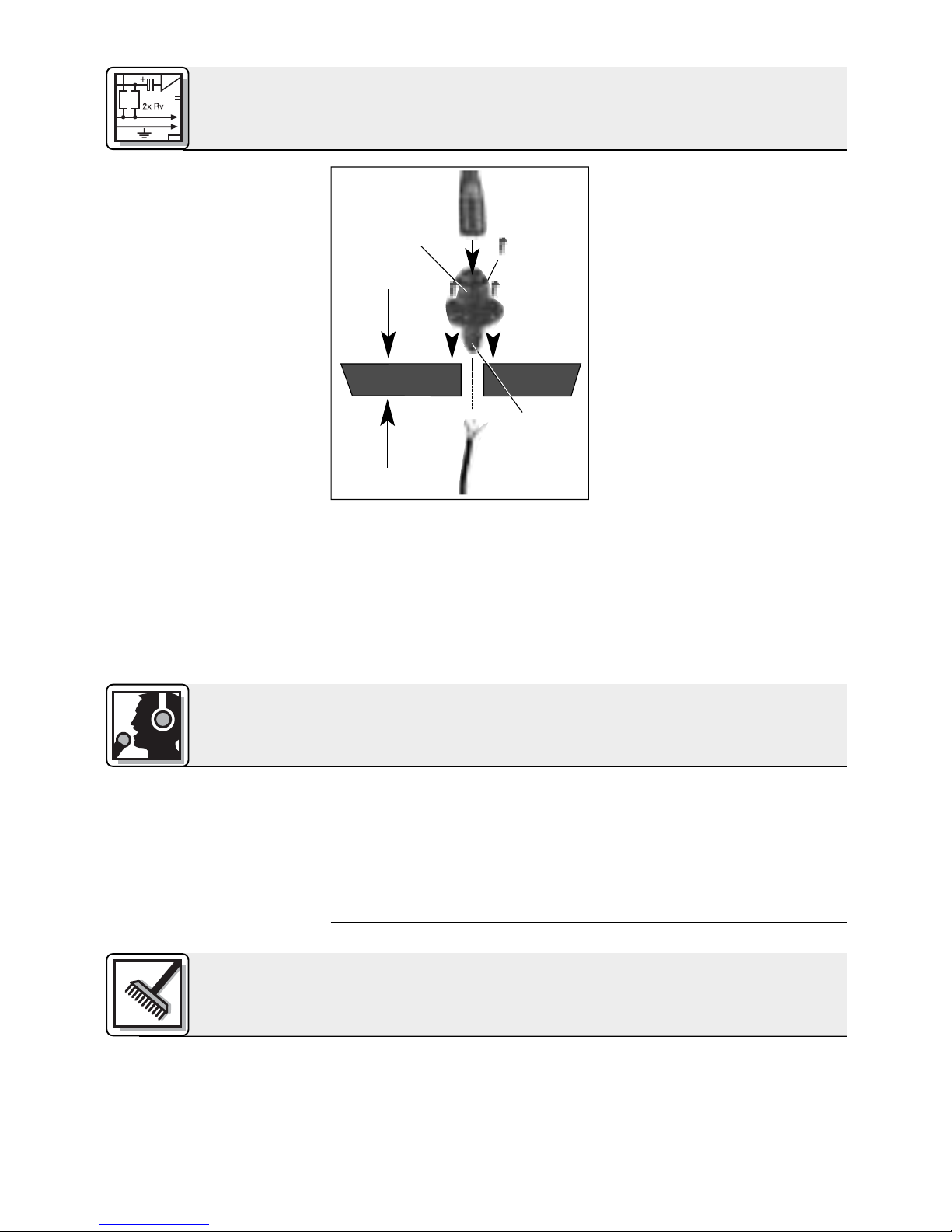

2.2.1 Einbau in
eine Tischplatte
Kontaktbelegung
siehe Abb. 4.
Abb. 5: Einbau mit-
tels PS 3 F-Lock
(optional)
befestigen Sie den Montagesockel mit den
beiliegenden Schrauben.
4. Stecken Sie das Mikrofon an die XLR-Buchse
an.
5. Ziehen Sie die Sicherungsschraube (2) an.
Um Störgeräusche aus der Umgebung zu über-
decken und optimale Sprachverständlichkeit zu
erreichen, empfehlen wir, aus einer Entfernung
von ca. 10 cm von vorne in das Mikrofon zu spre-
chen.
Reinigen Sie die Gehäuseoberfläche des Mikro-
fons mit (Industrie-)Spiritus oder Alkohol.
3 Anwendung
4 Reinigung
19 mm max.
1. Bohren Sie ein Loch
mit 17 mm Durch-
messer in die Platte.
2. Schrauben Sie die
Tülle (1) ab und löten
Sie ein 2-poliges ge-
schirmtes Kabel an
die XLR-Buchse an.
Schrauben Sie die
Tülle (1) wieder auf.
3. Fädeln Sie das Ka-
bel durch die Mon-
tageöffnung und
2 Montage und Anschluss
Arbeitsweise: dynamisches Druckgradientenmikrofon
Richtcharakteristik: nierenförmig
Übertragungsbereich: 150 bis 15.000 Hz
Empfindlichkeit bei 1000 Hz: 2,2 mV/Pa (-53 dBV bez. auf 1 V/Pa)
Elektrische Impedanz bei 1000 Hz: ≤530 Ω
Empfohlene Lastimpedanz: ≥2000 Ω
Anschluss: D 542: fixes Kabel, 3 m, ohne Stecker
D 542 E: 3-poliger Standard XLR-Stecker
Gehäusematerial: Druckguss
Oberfläche: mattgrau lackiert
Abmessungen: L: 345 mm; max. ø: 35 mm
Gewicht (netto/brutto): D 542: 275 g / 422 g
D 542 E: 285 g / 334 g
Dieses Produkt entspricht der Norm EN 50 082-1
Frequenzgang Polardiagramm
7
6 Technische Daten
8

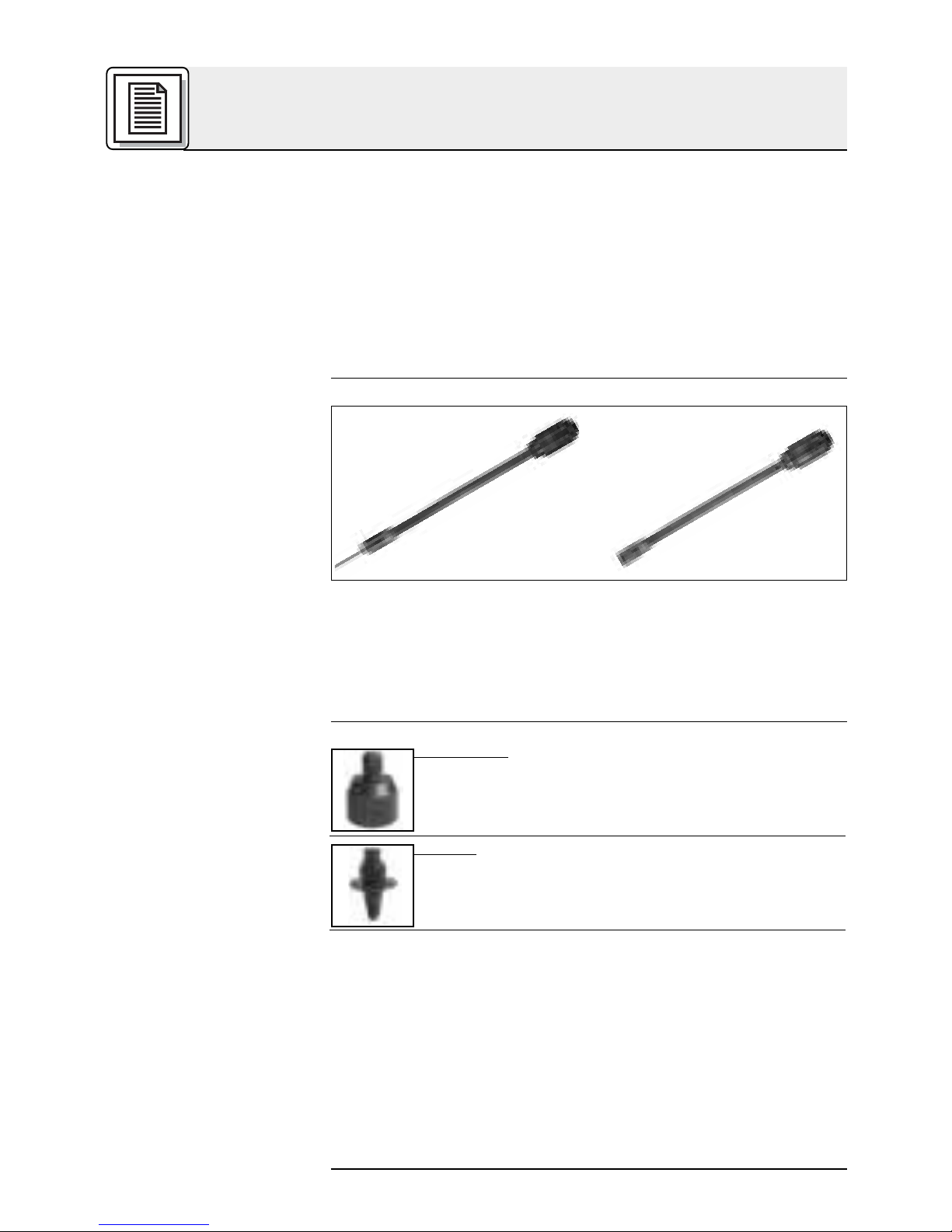

1.1 Precautions
1.2 Unpacking
1.3 Optional
Accessories for
the D 542
1.4 Optional
Accessories for
the D 542 E
1.5 Features
1. Please make sure that the piece of equipment
your microphone will be connected to fulfills
the safety regulations in force in your country
and is fitted with a ground lead.
2. Use the microphone for the applications de-
scribed in this manual only. AKG cannot ac-
cept any liability for damages resulting from
improper handling or misuse.
Check that the package contains all the parts list-
ed above. If anything is missing, please contact
your AKG dealer.
•Dynamic gooseneck microphone with rugged
all-metal housing.
•Cardioid polar pattern for high gain before
feedback.
•Frequency response tailored to speech repro-
duction.
•Matte gray, non-reflective finish.
•Easy to install.
1 Precautions/Description
1 D 542/D 542 E
• SA 50 stand adapter with cable
leadout channel for 3/8" and 5/8"
threads.
• PS 3 F-Lock 3-socket female XLR
panel mount connector with
anti-theft lock.
9
The D 542/D 542 E is a dynamic microphone with
a 9-inch (22-cm) gooseneck for the following ap-
plication areas: fair grounds and amusement
parks, cafeterias, quick-lunch restaurants, ticket
windows, paging systems, convention centers,
places of worship, recording or sound reinforce-
ment mixing consoles, busses, trains, etc.
The microphone's cardioid polar pattern ensures
good rejection of unwanted ambient noise and
provides high gain before feedback. The fre-
quency response has been designed specifically
for speech reproduction. The all-metal housing is
finished in matte gray enamel and will cause no
light reflections.
The D 542 is fitted with a 10-ft. (3-m) fixed cable
with stripped-and-tinned leads. You can perma-
nently install the microphone in a desktop or use
an optional SA 50 stand adapter to mount it tem-
porarily on any microphone stand with a 3/8" or
5/8" thread.
The D 542 E features a 3-pin XLR connector for di-
rect connection to an XLR socket, such as the tail-
back input on a mixing console.
You can install the D 542 in any sheet of wood,
metal, or plastic with a maximum thickness of
0.7 in. (19 mm).
1. Unscrew the fixing screw (2) from the goose-
neck (1) and remove the fixing screw (2) from
the cable (3).
2. Drill a 1/2" (12-mm) hole in the desktop.
1 Description
1.6 Description
D 542
D 542 E
2.1 D 542
2.1.1 Desktop In-
stallation
Refer to fig. 1.
2 Installation and Connection
10
Fig. 1: Installing
the microphone in
a wood, metal, or
plastic desktop.
2.1.2 Stand
Mounting
Fig. 2: Using the
SA 50 to mount the
microphone on a
stand.
2.1.3 Connection
Refer to fig. 3.
3. Install the micro-
phone as shown in
fig. 1.
The optional SA 50
stand adapter lets you
mount the D 542 E on
any microphone stand
with a 3/8" or 5/8"
thread.
The D 542 is equipped with a 10-ft. (3-m) connect-
ing cable with stripped-and-tinned leads:
Shield (1) = ground
Red (2) = audio inphase
White (3) = audio return
You can connect the microphone either to a
balanced or an unbalanced microphone input.
2 Installation and Connection
19 mm max.
