AKG MicroMic C516 ML Manuale utente
BEDIENUNGSANLEITUNG ..........S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS ...............p. 14
Please read the manual before using the equipment!
MODE D’EMPLOI .....................p. 26
Veuillez lire cette notice avant d’utiliser le système!
ISTRUZIONI PER L’USO .............p. 38
Prima di utilizzare l’apparecchio, leggere il manuale!
MODO DE EMPLEO ...................p. 50
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO ...............S. 62
Favor leia este manual antes de usar o equipamento!
C516 ML
Seite
1 Sicherheitshinweis/Beschreibung....................3
1.1 Sicherheitshinweis ............................3
1.2 Lieferumfang.................................3
1.3 Optionales Zubehör ...........................3
1.4 Kurzbeschreibung.............................4
2 Anschluss .......................................5
2.1 Einleitung ...................................5
2.2 B 29 L oder MPA V L ...........................5
2.3 Anschluss an Taschensender ....................5
2.3.1 Taschensender am Mikrofon befestigen .......6
3 Anwendung ......................................7
3.1 Einleitung ...................................7
3.2 Mikrofon befestigen ...........................7
3.3 Akkordeon...................................9
3.4 Gitarren-, Bassverstärkerbox, Leslie..............10
3.5Flügel .....................................11
4 Reinigung.......................................11
5 Fehlerbehebung .................................12
6 Technische Daten ................................13
Inhalt
2AKG C 516 ML
berprüfen Sie bitte, ob das Gerät, an das Sie das
Mikrofon anschließen möchten, den gültigen Si-
cherheitsbestimmungen entspricht und mit einer
Sicherheitserdung versehen ist.
Kontrollieren Sie bitte, ob die Verpackung alle
oben angeführten Teile enthält. Falls etwas fehlt,
wenden Sie sich bitte an Ihren AKG-Händler.
• Batteriespeisegerät B 29 L
• Weiteres Zubehör siehe www.akg.com oder
aktuelle MicroMic-Broschüre.
1.1 Sicherheits-
hinweis
1.2 Liefer-
umfang
1.3 Optionales
Zubehör
1 Beschreibung
1xC516 1x H 516 1xW44
2 Stück Holz-
schrauben
(2,9 x 13 mm),
2 Stück Ma-
schinen-
schrauben
(3 x 30 mm)
3 Stück Gum-
miplättchen:
2 x klebebe-
schichtet, 1 x
mit Öffnungen
für Montage-
schrauben
Elastische
Klebemasse
1 x Verbindungskabel Mini-
XLR/Mini-XLR, 1.5 m lang
1 x Adapter
A 400 für Ta-
schensender PT
40 oder PT
400
3AKG C 516 ML
1 Beschreibung
1.4 Kurz-
beschreibung
Abb. 1: Mikrofon
C 516 ML
1Mikrofon mit nierenförmiger Richtcharakteristik
für hohe Rückkopplungssicherheit. Frequenz-
gang speziell für Akkordeon, Gitarren/Bassver-
stärker und Klavier ausgelegt.
2Elastische Lagerung zur wirkungsvollen Unter-
drückung mechanischer Störgeräusche
3Schwanenhals (125 mm) zur exakten Positio-
nierung des Mikrofons.
4Mini-XLR-Ausgangsbuchse für Anschlusska-
bel
5Trägerplatte für Adapter A 400 zum Befestigen
des Taschensenders PT 40 oder PT 400
6Montageplättchen H 516 zum Befestigen des
Mikrofons am Instrument oder Lautsprecher
• Für Speisung mittels Batteriespeisegerät
B 29 L, Phantomspeiseadapter MPA V L oder
Taschensender PT 40, PT 400.
• 1,5 m langes, steckbares Anschlusskabel mit
3-poligem Mini-XLR-Stecker.
• Adapter A 400 zum Befestigen des Taschen-
senders PT 40 oder PT 400
4AKG C 516 ML
2 Anschluss
2.1 Einleitung
Wichtig!
2.2B29L
oder MPA V L
Kabel abziehen:
Wichtig!
2.3 Anschluss an
Taschensender
Hinweis:
Siehe Kapitel 2.3.1
auf Seite 6.
Das C 516 ML ist ein Kondensatormikrofon und
benötigt daher eine Stromversorgung.
Wenn Sie andere als die von AKG empfohlenen
Speisegeräte verwenden, kann das Mikrofon
beschädigt werden und erlischt die Garantie.
1. Verbinden Sie mittels des mitgelieferten An-
schlusskabel die Ausgangsbuchse (5) am
Schwanenhals mit einer der beiden Mini-XLR-
Buchsen am B 29 L oder der Mini-XLR-
Kupplung am Anschlusskabel des MPA V L.
Der Stecker verriegelt sich automatisch.
• Zum Abziehen des Kabels drücken Sie auf den
Entriegelungsknopf am Mini XLR-Stecker und
ziehen Sie den Stecker aus der Buchse heraus.
• Um das Kabel nicht zu beschädigen, zie-
hen Sie niemals am Kabel selbst!
2. B29L:Verbinden Sie das B 29 L mit dem ge-
wünschten Eingang.
MPA V L: Stecken Sie den MPAVLaneinen
symmetrischen XLR-Mikrofoneingang mit
Phantomspeisung an und schalten Sie die
Phantomspeisung ein.
• Verbinden Sie mittels des mitgelieferten An-
schlusskabel die Ausgangsbuchse am Schwa-
nenhals mit der Eingangsbuchse am Taschen-
sender.
• Sie können den Taschensender am Gürtel oder
am Instrument befestigen. Die Taschensender
PT 40 und PT 400 können Sie auch direkt am
Mikrofon befestigen.
5AKG C 516 ML
2.3.1 Taschensen-
der am Mikrofon
befestigen
Abb. 2: Taschen-
sender am Adapter
befestigen
Siehe Abb. 2.
Abb. 3: Adapter
mit Taschensender
am Mikrofon be-
festigen
2 Anschluss
1. Ziehen Sie die Enden des Haltebügels (1) aus
dem Adapter heraus.
2. Schieben Sie den Taschensender (2) bis zum
Anschlag in den Adapter hinein.
3. Stecken Sie die Enden des Haltebügels (1) wie-
der in die Öffnungen im Adapter. Die Enden
4
5
321
6AKG C 516 ML
des Haltebügels greifen in die Öffnungen im
Gehäuse des Taschensenders ein und fixieren
den Taschensender.
4. Schieben Sie den Adapter mit dem Taschen-
sender auf den Dorn (3) an der Trägerplatte (4).
5. Drücken Sie den Adapter auf die Trägerplatte
(4). Der Adapter rastet hörbar ein.
6. Rollen Sie das Anschlusskabel auf und fixieren
Sie es unter dem Haltebügel.
Bevor Sie das Mikrofon endgültig am Instrument
oder der Lautsprecherbox befestigen, testen Sie
das Mikrofon an verschiedenen Stellen, um den
besten Sound zu finden. Befestigen Sie das Mi-
krofon dazu provisorisch mit der mitgelieferten
Klebemasse.
Schritt 1: Befestigen Sie das Montageplättchen
H 516 am Instrument oder der Lautsprecher-
box (siehe a, b oder c).
2 Anschluss
Siehe Abb. 3
auf Seite 6.
Abb. 4: Anschluss-
kabel aufrollen und
fixieren
Siehe Abb. 4.
3.1 Einleitung
Weitere Anwen-
dungshinweise fin-
den Sie in Kapitel
3.3 bis 3.5.
3.2 Mikrofon be-
festigen
6
3 Anwendung
7AKG C 516 ML
3 Anwendung
a) Befestigung
mittels
Schrauben:
Abb. 5: Unterlegen
des Gummiplätt-
chens zur Dämp-
fung mechanischer
Störgeräusche
Siehe Abb. 5.
Wichtig!
b) Befestigung
ohne Schrauben
an ebenen Flä-
chen bzw. ...
c) an unebenen
Flächen:
1. Verwenden Sie, je nach Wandstärke und Mate-
rial des Gehäuses, die mitgelieferten 13 mm lan-
gen Holzschrauben oder die 30 mm langen Ma-
schinenschrauben mit Kontermutter.
2. Stecken Sie die Schrauben (1) durch die Öff-
nungen im Montageplättchen (2).
3. Legen Sie das nichtklebende Gummiplättchen
(3) so auf das Montageplättchen (2), dass die
Schrauben (1) in die Öffnungen (4) im Gummi-
plättchen (3) eingreifen.
4. Schrauben Sie das Montageplättchen (2) am
Instrument bzw. Lautsprecher an.
• Um die körperschalldämpfende Wirkung des
Gummiplättchens zu erhalten, ziehen Sie die
Schrauben nur soweit an, dass das Gummi-
plättchen nicht zusammengedrückt wird.
• Ziehen Sie das Abdeckpapier von beiden Sei-
ten des Gummiplättchens ab und drücken Sie
das Gummiplättchen fest an das H 516 und an
das Instrument oder die Lautsprecherbox.
• Verwenden Sie anstelle des Gummiplättchens
die mitgelieferte Klebemasse.
8AKG C 516 ML
23 4
3 Anwendung
Hinweis:
3.3 Akkordeon
Abb. 6: Akkordeon-
abnahme mit zwei
C 516 ML
Siehe Abb. 6.
• Die Körperschallkompensation ist in beiden
Fällen (b und c) gleich wie bei der Befestigung
mittels Schrauben.
Schritt 2: Schieben Sie die Trägerplatte des Mi-
krofons in das Montageplättchen H 516 ein, bis
die Trägerplatte hörbar einrastet.
• Sie können das Mikrofon jederzeit abmontie-
ren, um es z.B. vor Schäden beim Transport zu
schützen. Ziehen Sie dazu das Mikrofon aus
dem Montageplättchen H 516 heraus.
Zur optimalen Abnahme des Akkordeons benöti-
gen Sie zwei Mikrofone, eines für den Bassbereich
und eines für den Diskant. Mit dem Schwanenhals
können Sie das Mikrofon genau auf das Instru-
ment ausrichten.
Bei größeren Instrumenten können Sie das Mikro-
fon auch unter der Verschalung des Akkordeons
einbauen. Wir empfehlen, in diesem Fall den mit-
gelieferten Windschutz W 44 zur Unterdrückung
von Blasgeräuschen des Blasebalgs auf das Mi-
krofon zu stecken.
Führen Sie die Kabel der beiden Mikrofone ent-
lang der Trägerriemen am Rücken zusammen und
von dort zum Batteriespeisegerät B 29 L oder den
9AKG C 516 ML
Taschensendern, damit die Kabel beim Spielen
nicht stören.
Sie können das Akkordeon auch mit einem
C 516 ML und einem stativgebundenen Mikrofon
abnehmen:
1. Befestigen Sie das C 516 ML auf der Bassseite
des Akkordeons und richten Sie das Mikrofon
auf eines der Schalllöcher aus.
2. Richten Sie das stativgebundene Mikrofon auf
die Diskantseite des Akkordeons aus.
Positionieren Sie das Mikrofon außerhalb des
Zentrums eines Lautsprechers, um den Verstärker-
sound unverfälscht zu übertragen. Wenn Sie das

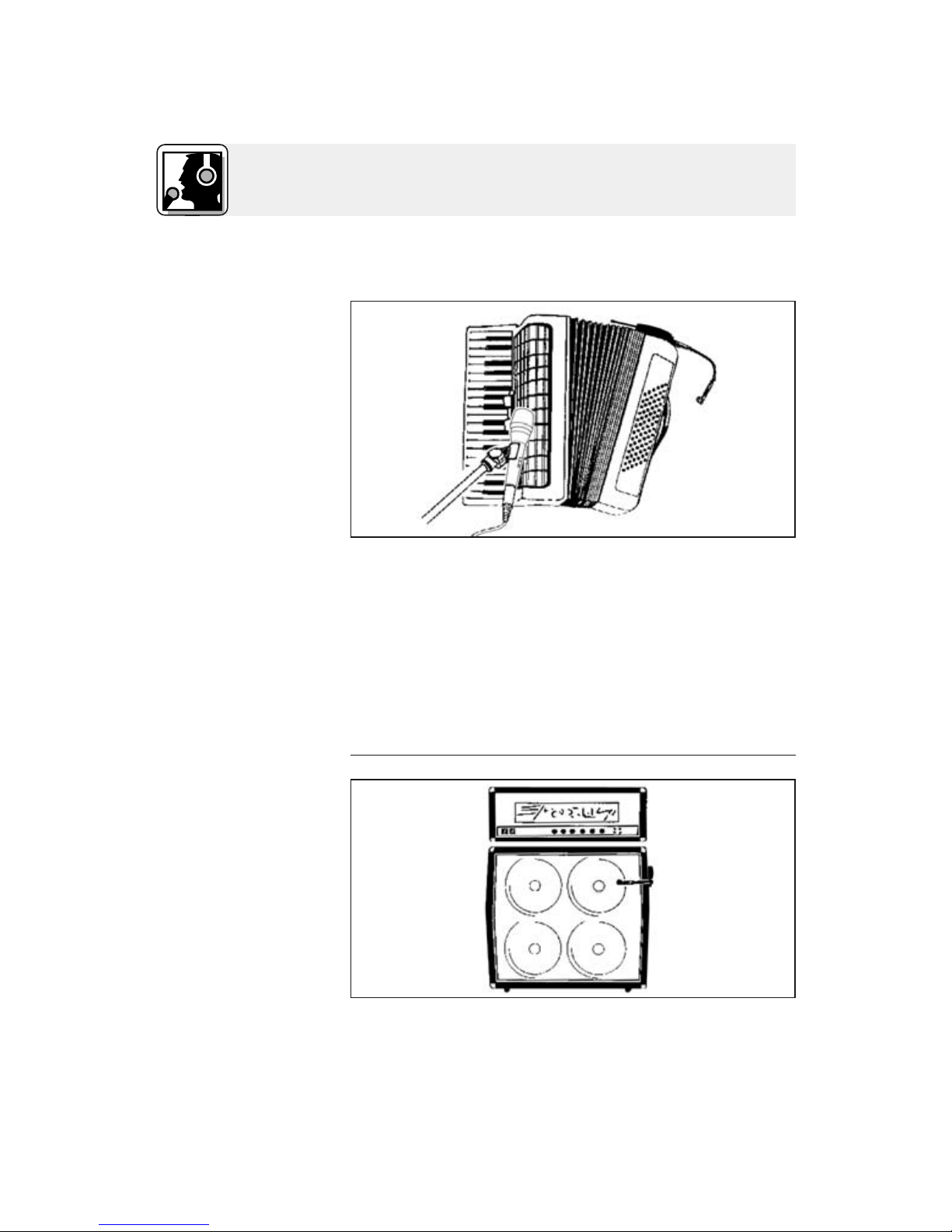

Abb. 7: Akkordeon-
abnahme mit
C 516 ML und sta-
tivgebundenem
Mikrofon
Siehe Abb. 7.
3.4 Gitarren-,
Bassverstärker-
box, Leslie
Abb. 8:
Gitarren/
Bassverstärker
Siehe Abb. 8.
3 Anwendung
10 AKG C 516 ML
