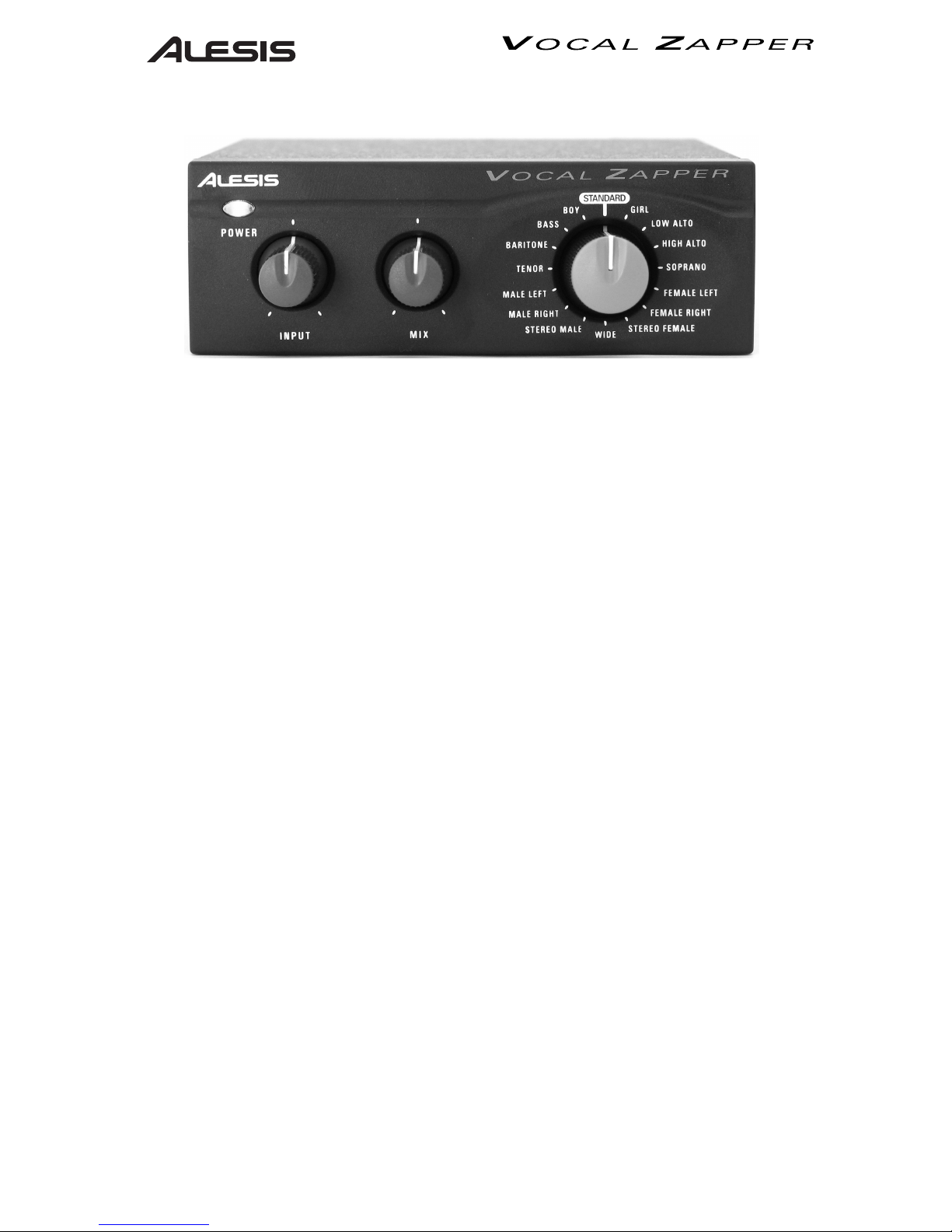

Alesis Vocal Zapper Manuale utente

1/4-Rack Space Stereo Digital Vocal Reducer

Quick Start Owner’s Manual

Manual de inicio rápido para el usuario

(ESPAÑOL)

Schnellbedienungsanleitung

(DEUTSCH)

Manuel d’utilisation du propriétaire

(FRANÇAIS)

Manuale rapido di utilizzazione

(ITALIANO)

7-51-0164-A

CONTENUTO DELLA CONFEZIONE

•UNIT

•CAVI DI ALIMENTAZIONE

CONTENU DE LA BOÎTE

•UNIT

•BLOC D’ALIMENTATION

SCHACHTELINHALT

•UNIT

•STROMKABEL

BOX CONTENTS

•UNIT

•POWER SUPPLY

CONTENIDOS DE LA CAJA

•UNIT

•FUENTE DE ALIMENTACIÓN

VOCAL ZAPPER QUICK START OWNERS MANUAL

(ENGLISH)

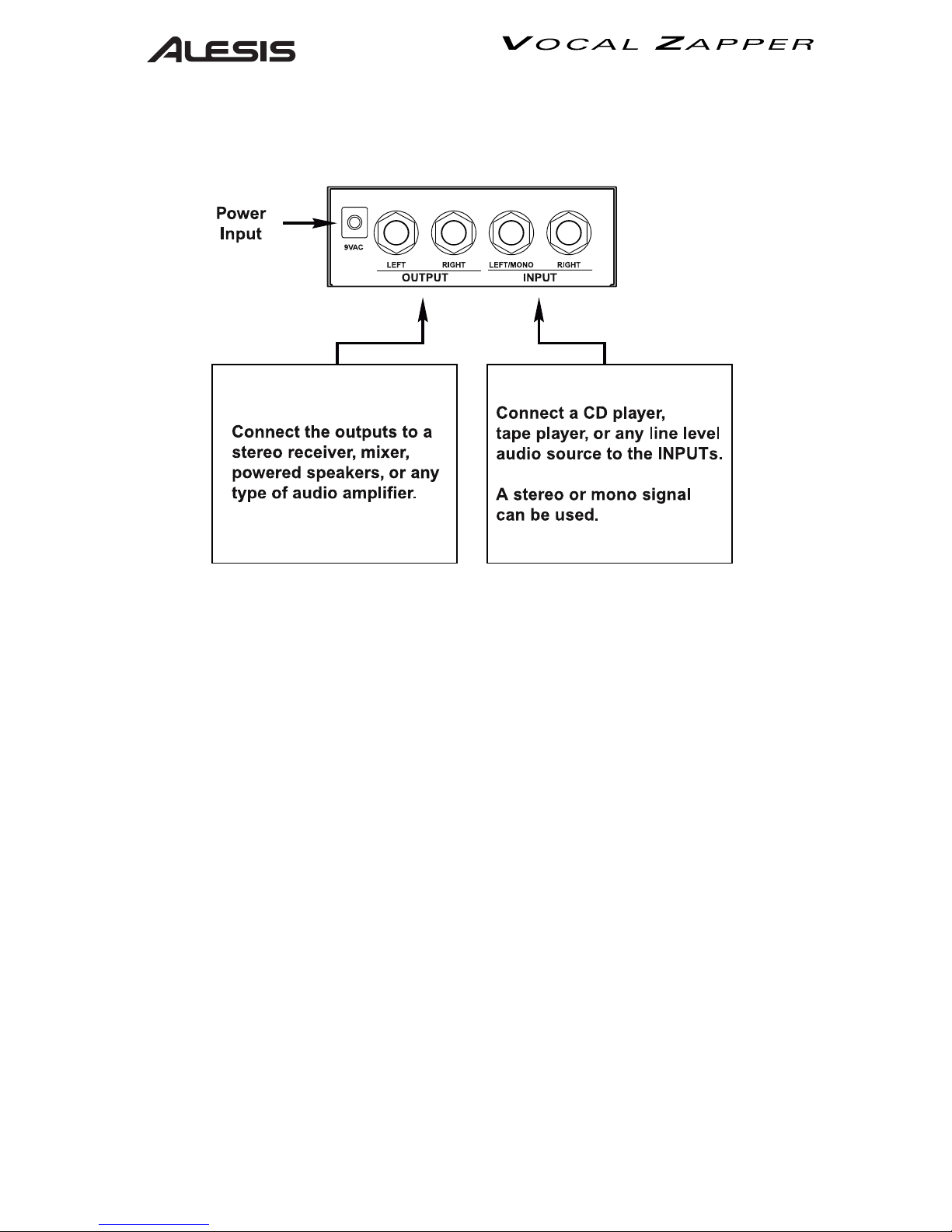

Rear Panel Connections

1. Make sure all items listed on the front of this guide are included in the box.

2. Study this setup diagram.

3. Place the Vocal Zapper in an appropriate position for operation.

4. Make sure all devices are turned off and all volumes are at “zero”

5. Connect the input source as indicated in the diagram.

6. Connect the outputs to an audio amplification source.

7. Plug the AC adapter into the Vocal Zapper and then into a grounded AC

power source.

8. Switch everything on in the following order:

•Audio input sources

•Your Vocal Zapper

•Last, any mixers or amplifiers

9. When turning off, always reverse this operation by:

•Turning off amplifiers and mixers

•Your Vocal Zapper

•Last, any input devices

10. Go to http://www.alesis.com/ for product registration.

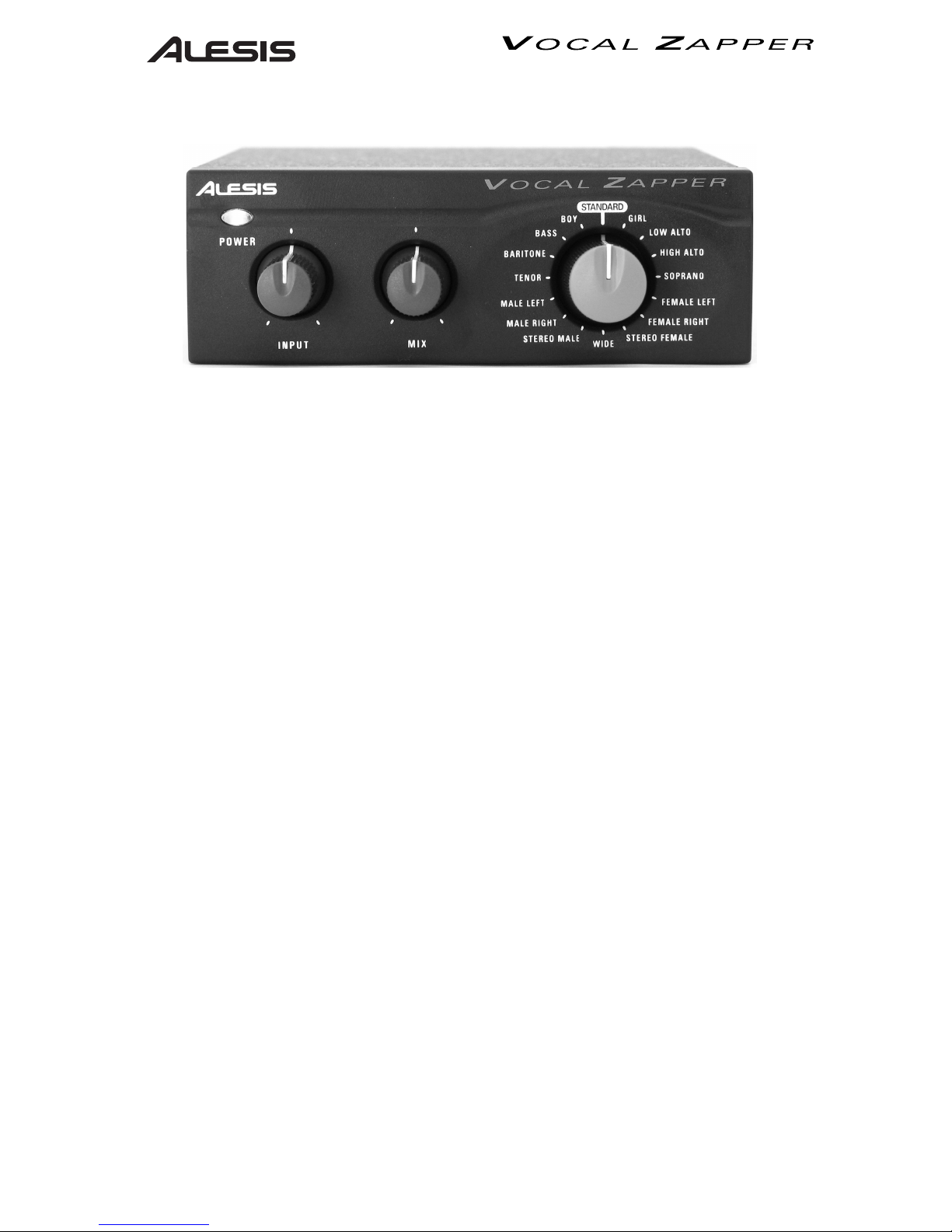

Front Panel Controls

1. Adjust the INPUT knob on the front of the Vocal Zapper until you hear a

strong, clear signal coming from the unit. If you hear distortion or clipping, turn

down the INPUT knob until the distortion goes away.

2. Adjust the MIX knob on the front of the Vocal Zapper to set the dry/wet

balance of the effect. To hear the effect only, as you will want to do in most effects

send / return setups, turn the MIX knob fully clockwise.

3. Turn the program knob to choose the preset program that will be the most

effective in zapping out the vocals in your source music. The Vocal Zapper has 16

presets for maximum effectiveness on all kinds of vocals.

1/4-Rack Space Stereo Digital Vocal Reducer

•Vocal processor that reduces vocals from stereo program material

•Allows you to add your own vocals to your favorite CDs, tapes, records,

etc. (Requires the use of a mixer and Microphone, not included)

•16 vocal reduction presets for maximum effectiveness on all kinds of

vocals

•Designed for personal and professional use

•High Fidelity 24-bit A/D-D/A, 28-bit internal processing, 48kHz sample

rate

•Stereo 1/4" TS analog I/O, -10dBV line level

•Compact size occupies only 1/4 rack space, and can be mounted using a

standard rack adapter

•A/C power adapter included

Vocal Zapper Manual de inicio rápido para el usuario

(ESPAÑOL)

Conexiones del panel trasero

1. Asegúrese de que todos los artículos incluidos al inicio de este manual están

incluidos en la caja.

2. Estudie este diagrama de instalación.

3. Coloque el Vocal Zapper en una posición adecuada para su funcionamiento.

4. Asegúrese que todos los dispositivos estén apagados y que todos los

volúmenes estén en “cero”.

5. Conecte la fuente de entrada como se indica en el diagrama.

6. Conecte las salidas a una fuente de amplificación de audio

7. Enchufe el adaptador de corriente alterna al Vocal Zapper y, a continuación, a

una fuente de potencia de corriente alterna con toma de tierra.

8. Prenda todo en el siguiente orden:

•Fuentes de entrada de audio

•Su Vocal Zapper

•Por último, cualquier mezclador o amplificador

9. Apague todo en el siguiente orden:

•Amplificadores y mezcladores

•Su Vocal Zapper

•Por último, cualquier dispositivo de entrada

10. Visite www.alesis.com para registrar el producto.

Controles del panel frontal

1. Ajuste el botón de entrada [INPUT] en la parte frontal del Vocal Zapper hasta

que escuche una señal potente y clara proveniente de la unidad. Si percibe istorsión

o «clipping», gire el botón de entrada [INPUT] hacia abajo hasta que la distorsión

desaparezca.

2. Ajuste el botón de mezcla [MIX] en la parte frontal del Vocal Zapper para

ajustar el balance wet/dry del efecto. Para escuchar solo el efecto, como deseará

hacer con la mayoría de los efectos, envíe/devuelva los ajustes, gire el botón [MIX]

en el sentido de las agujas del reloj completamente.

3. Gire el botón del programa para elegir el programa predeterminado más

efectivo para eliminar las voces de su música fuente. El Vocal Zapper cuenta con

16 programa predeterminados para una máxima eficacia en cualquier tipo de voz.

Eliminador vocal estéreo digital que ocupa ¼ del espacio del bastidor

•El eliminador vocal elimina la voz del material de programa estéreo

•Le permite agregar su propia voz a sus discos, CD, y cintas preferidos. (Es

necesario el uso de un mezclador y un micrófono, no incluidos).

•Programas de eliminación de 16 voces para una mayor eficacia en todo

tipo de voces

•Diseñado para uso personal y profesional

•Alta fidelidad de 24 bit A/D-D/A; proceso interno de 28 bit; índice de

muestreo de 48kHz

•TS estéreo de 1/4" análogo I/O, -10dBV de nivel de línea

•Su tamaño compacto ocupa solamente un cuarto del espacio del bastidor

y puede ser montado utilizando un adaptador para bastidor estándar

•Se incluye un adaptador de corriente alterna

Vocal Zapper Schnellbedienungsanleitung

(DEUTSCH)

Rückwärtige Anschlüsse

1. Versichern Sie sich, daß sich alle Gegenstände, welche auf der Vorderseite

dieser Anleitung aufgeführt sind, in der Schachtel befinden

2. Sehen Sie sich dieses Aufbaudiagramm sorgfältig an

3. Stellen Sie den Vocal Zapper an einen für den Betrieb geeigneten Platz

4. Stellen Sie siher, daß alle Geräte ausgeschaltet sind und alle Lautstärkenregler

auf "null" stehen

5. Schliessen Sie die Eingabequellen wie im Diagramm gezeigt an

6. Schliessen Sie die Ausgänge an eine Tonverstärkerquelle an

7. Stecken Sie den Wechselstromadapter in den Vocal Zapper und dann in eine

geerdete Wechselstromquelle

8. Schalten Sie alles in der folgenden Reihenfolge ein:

•Toneingabequellen

•Ihren Vocal Zapper

•Zuletzt, vorhandene Mischpulte und Verstärker

9. Schalten Sie alles in der folgenden Reihenfolge aus:

•Verstärker und Mischpulte

•Ihren Vocal Zapper

•Zuletzt, vorhandene Eingabequellen

10. Besuchen Sie die Webseite www.alesis.com um das Produkt zu registrieren

Bedienelemente Vorderseite

1. Stellen Sie den EINGABEregler an der Vorderseite des Vocal Zappers solange

ein, bis Sie ein starkes, sauberes Signal vom Gerät erhalten. Falls Sie Verzerrungen

oder Clipping hören können, drehen Sie den EINGABEregler herunter, bis die

Verzerrung verschwunden ist.

2. Stellen Sie den MIX-Regler an der Vorderseite des Vocal Zappers ein, um die

“Dry/Wet”-Balance des Effektes einzustellen. Um nur den Effekt zu hören, was in

den meisten Effekt-Send/Return Anwendungen der Fall sein wird, drehen Sie den

MIX-Regler im Uhrzeigersinn ganz herum.

3. Drehen Sie den Programmregler, um jenes Programm, welches zum Entfernen

der Stimme aus Ihrem Musikstück am effektivsten sein wird, auszuwählen. Der

Vocal Zapper hat 16 voreingestellte Programme zur maximalen Effektivität bei

allen Arten von Vokalen.

Digitaler Stereo-Vocal Remover, welcher nur ¼ Platz im Rack braucht

•Vokal-Eliminator entfernt Stimmen von Stereo-Musikstücken

•Ermöglicht das Hinzufügen Ihrer eigenen Stimme zu Ihren beliebtesten

CDs, Kassetten, Schallplatten, usw. (Hierzu werden ein Mischpult und ein

Mikrofon benötigt, diese sind nicht beigelegt)

•16 Voreinstellungen zur Entfernung von Stimmen bieten größtmögliche

Effektivität bei allen Arten von Vokalen.

•Für privaten und professionellen Gebrauch entworfen

•High-Fidelity 24-bit A/D-D/A, 28-bit interne Verarbeitung, 48kHz

Abtastrate

•Stereo 1/4" TS Analog I/O, -10dBV Linepegel

•Kompakte Größe beansprucht lediglich 1/4 des Platzes im Rack und

kann mit einem herkömmlichen Rack-Adapter eingebaut werden

•Wechselstromadapter liegt bei

Vocal Zapper Manuel d’utilisation du propriétaire

(FRANÇAIS)

Connexions arrière

1. Assurez-vous que tous les articles énumérés sur la page couverture de ce guide

sont inclus dans la boîte

2. Examinez bien le schéma d’installation

3. Placez le Vocal Zapper en position de d’utilisation

4. Assurez-vous que tous les appareils soient hors tension et que tous les

régulateurs de niveau soient réglés à « zéro »

5. Brancher tous les appareils tel qu’indiqué sur le schéma

6. Brancher cette sortie à une source d’amplification audio

7. Brancher l’adaptateur CA au Vocal Zapper et ensuite à une prise CA avec mise

à la terre

8. Mettre tous les appareils sous tension dans l’ordre suivant :

•Sources d’entrée audio

•Le Vocal Zapper

•en dernier, toutes consoles de mixage ou amplificateurs

9. Mettre tous les appareils hors tension dans l’ordre suivant :

•Amplificateurs et consoles de mixage

•Le Vocal Zapper

•En dernier, tous les appareils d’entrée

10. Allez à www.alesis.com pour enregistrer le produit

Commandes du panneau avant

1. Réglez le niveau à l’aide du bouton INPUT situé sur le devant du Vocal Zapper

jusqu’à ce que l’appareil émettre un signal clair et puissant.

Pour supprimer la distorsion ou l’écrêtage, réglez le niveau à la baisse à l’aide du

bouton INPUT.

2. Pour modifier l’effet, vous pouvez ajuster le mélange entre le signal non-traité et

le signal traité à l’aide du bouton MIX situé sur le devant du Vocal Zapper.

Pour entendre uniquement l’effet comme dans la plupart des réglages départ

d’effet/signal de retour, tournez le bouton MIX complètement dans le sens des

aiguilles d’une montre.

3. Utilisez le bouton Program pour sélectionner le programme préréglé qui sera le

mieux pour supprimer efficacement les sources vocales de la source musicale. Le

Vocal Zapper est doté de 16 programmes d’usine pour supprimer efficacement de

nombreux types de vocaux.

Éliminateur de voix VocalZapper d’Alesis

•L’éliminateur de voix supprime la partie vocale du matériel

stéréophonique

•Permet de superposer votre voix à vos CD, cassettes, disques etc. préférés

(Nécessite l’utilisation d’une console de mixage et d’un microphone non-

inclus)

•16 programmes d’usine permettent l’élimination maximale de plusieurs

types de vocaux

•Conçu pour usage personnel et professionnel

•Convertisseur AN/NA 24 bits Haute-Fidélité, traitement interne en 28

bits, fréquence d’échantillonnage 48 kHz

•Entrée et sortie ¼ po stéréo analogue TS, niveau ligne –10 dBV

•De format compact, il n’occupe que ¼ de l’espace rackable et peut être

monté sur support avec à l’aide d’un adaptateur de type standard

•Adaptateur CA inclus

Vocal Zapper Manuale rapido di utilizzazione

(ITALIANO)

Collegamenti pannello posteriore

1. Verificare che tutti gli elementi elencati sul frontespizio di questa guida siano

inclusi nella confezione

2. Esaminare attentamente lo schema di montaggio

3. Posizionare il Vocal Zapper in una posizione adatta all’operazione

4. Assicurarsi che tutti i dispositivi siano spenti e che tutti ivolumi siano a"zero"

5. Collegare le sorgenti di ingresso come indicato nello schema

6. Collegare le uscite ad una sorgente di amplificazione audio

7. Inserire l’adattatore CA nel Vocal Zapper e quindi in una sorgente di

alimentazione CA con messa a terra

8. Accendere tutto nel seguente ordine:

•le sorgenti di ingresso audio

•il vostro Vocal Zapper

•per ultimi, i mixer o gli amplificatori

9. Spegnere tutto nel seguente ordine:

•gli amplificatori e i mixer

•il vostro Vocal Zapper

•per ultimi, tutti i dispositivi di ingresso

10. Andare sul sito www.alesis.com per la registrazione del prodotto

Indice

Lingue:

Altri manuali Alesis Attrezzatura musicale

Alesis

Alesis DM8 Manuale utente

Alesis

Alesis AI-3 Manuale utente

Alesis

Alesis PRO X HI-HAT Manuale utente

Alesis

Alesis SampleRack Manuale utente

Alesis

Alesis airFX Manuale utente

Alesis

Alesis Strike Multipad Manuale utente

Alesis

Alesis MultiMix 16 USB FX Manuale utente

Alesis

Alesis HR-16 Manuale utente

Alesis

Alesis adat AI4 Manuale utente

Alesis

Alesis DM10 MKII Pro Manuale utente

Alesis

Alesis SR-18 Manuale utente

Alesis

Alesis DM Pro Kit Manuale utente

Alesis

Alesis LGAC-2 Manuale utente

Alesis

Alesis SR-18 Manuale utente

Alesis

Alesis Nitro Manuale utente

Alesis

Alesis LRP4 Manuale utente

Alesis

Alesis Q49 Manuale utente

Alesis

Alesis qs6.1 Guida alla risoluzione dei problemi

Alesis

Alesis PROLINEAR 720 DSP Manuale utente

Alesis

Alesis NanoCompressor Manuale utente

Alesis

Alesis ModFx Ampliton Manuale utente

Alesis

Alesis Studio 32 Manuale utente

Alesis

Alesis NanoPiano Manuale utente

Alesis

Alesis NanoBass Manuale utente

Manuali Attrezzatura musicale popolari di altre marche

DAPAudio

DAPAudio IPS-PT Manuale utente

Dynacord

Dynacord DPM 8016 Manuale utente

Subdecay

Subdecay Starlight Flanger Manuale utente

Moen

Moen GEC8 Live Manuale utente

Fender

Fender 1 Manuale utente

Yamaha

Yamaha MLC-16 Manuale utente

Sonuscore

Sonuscore TIME TEXTURES Manuale utente

flight of harmony

flight of harmony V'Amp Manuale utente

NANO

NANO PERFORMANCE MIXER Manuale utente

Tascam

Tascam CD-GT2 Manuale utente

BHI

BHI NEIM 1031 MKII Manuale utente

Befaco

Befaco KICKALL Manuale utente

Paia

Paia 9720 Guida

limex

limex ALPIN MASTER 128 Manuale utente

nord

nord Electro 3 Manuale utente

Joemeek

Joemeek sixQ2 Manuale utente

CARVIN

CARVIN 500W STEREO POWER MODULE - SCHEMA REV G Manuale utente

Furutech

Furutech ADL GT40 Guida all'installazione
