Alexo Audi Q5 2008 Manuale utente
Alexo Sweden - The Original Towbar
ATS: 610-016
e20*94/20
Information, Monterings- och bruksanvisning
Information, Installation and Operating Instructions
Audi Q5 2008»
(passar även S-line)
(Also fits S-line)
Generella riktlinjer
Dragkroken skall monteras i enlighet med monteringsanvisningarna. Montering bör endast ske
av behörig mekaniker. Monteringen sker på egen risk och skador som uppkommer på grund
av monterad dragkrok kan ej belastas tillverkaren. Nationella direktiv beträffande
monteringen ska beaktas.
Det är förbjudet att göra ändringar eller ombyggnader på dragkroken. Detta leder till att
typgodkännandet dras in. Tag bort isoleringsmassan eller underplåtens skyddsbeläggning (om
sådan finns) från bilen i området kring dragkrokens anläggningsytor. Dragkroken är avsedd för
att dra släpvagnar, som är utrustade med dragkulskopplingar, samt för lasthållare (exempelvis
fastsättning av cykelställ), som är tillåtna för montering på dragkroken. All annan användning
är förbjuden.
Vid fordon med parkeringshjälp kan felaktiga funktioner förekomma efter att draganordningen
monterats, eftersom det finns risk för att vissa delar (dragkulstång, kopplingskula) ligger inom
sensorernas avkänningsområde. I sådana fall bör avkänningsområdet anpassas eller
parkeringshjälpen avaktiveras. Om draganordningar med avtagbara eller svängbara kulstänger
används, kan inga felaktiga funktioner förväntas efter att dragkulstången har tagits ut ur
driftläget. Dragkroken ställer högre krav på kylsystemet. För eventuellt nödvändiga
ombyggnadsåtgärder på kylsystemet kontaktas bilverkstaden.
Guidelines
The towbar should be installed in accordance with the installation instructions. Installation
should be carried out by an experienced mechanic. All fitting is performed under own risk and
manufacturer cannot be held responsible for any damage caused by fitting this towbar.
Always observe national guidelines concerning official approval of extensions.
Any alteration and/or conversion of the tow bar is prohibited and will result in the
cancellation of the type approval. Remove insulating compound and/or underseal (if existing)
from around the tow bar’s mating surfaces on the vehicle. The tow bar is designed for towing
trailers fitted with ball couplings and for use with load bearing implements approved for
attachment to the tow bar. Any use other than the one specified is prohibited.
If vehicles are fitted with a Parking Distance Control (PDC) system malfunctioning of the
system can occur after tow bar installation since the parts (ball bar, ball coupling) could be
located in the detection area of the sensors. In this case, the detection area should be
readjusted or the PDC deactivated. Malfunctioning is not expected when using tow bars with
detachable or pivoted ball bars if the ball bar is removed from its operating position. The
towing hitch makes increased demands on the cooling system. Inquire at your contracted
garage regarding any necessary reconstruction measures on the cooling system.
Material

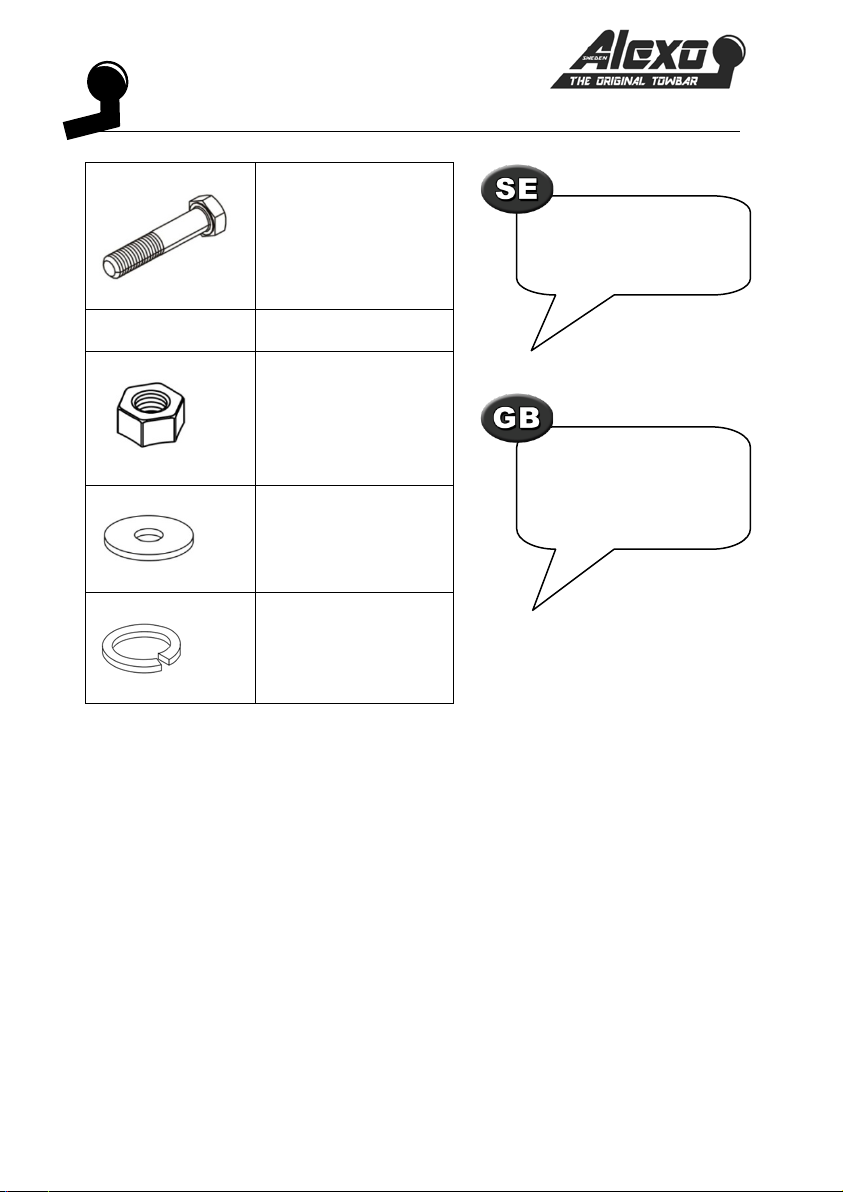

2 x (M12x70 - 8,8)
6 x (M10x100 - 8,8)
2 x (M12)
2 x (M10)
2 x (M12)
6 x (M10)
8 x (Ø36)
2 x (M12)
6 x (M10)
Viktigt! Se till att samtliga
delar finns med innan
installationen påbörjas.
Important! Make sure
that all parts are
available prior to starting
the fitting procedure.
Monteringsanvisningar
Installation Instructions

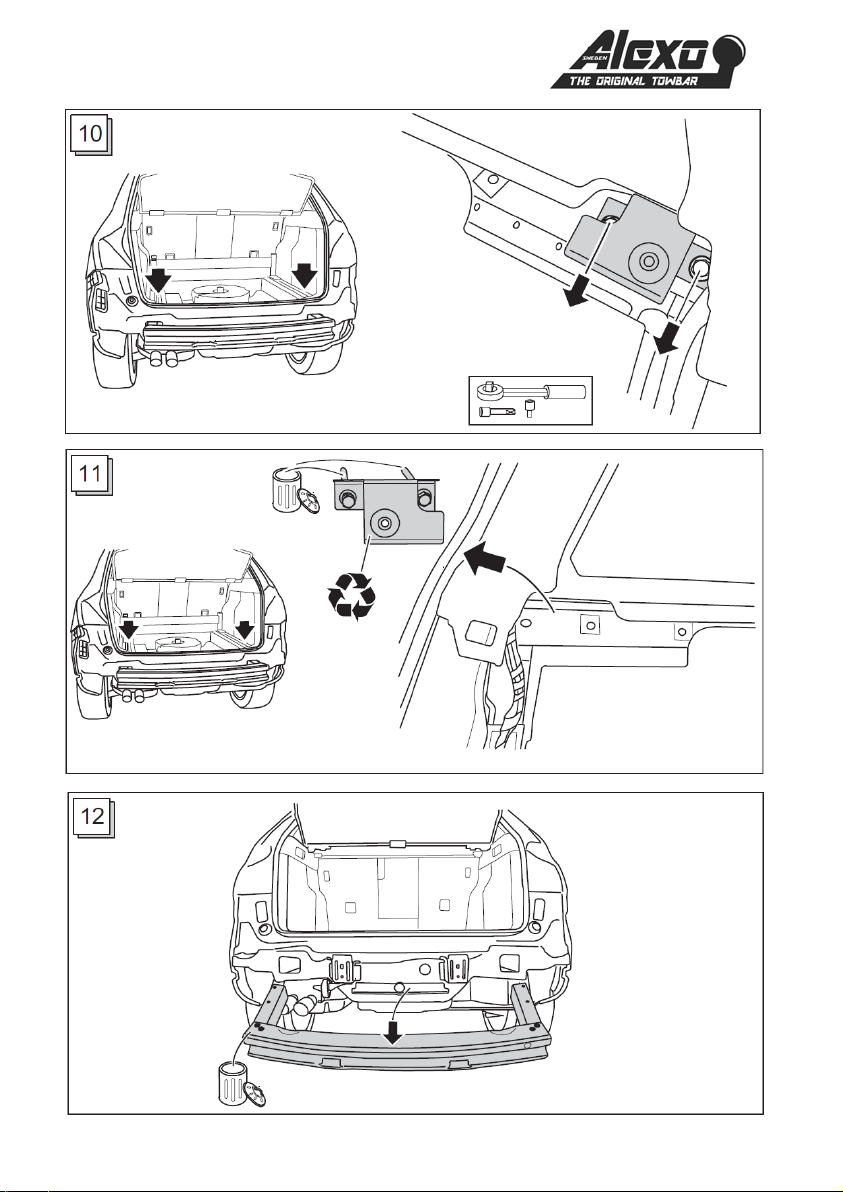

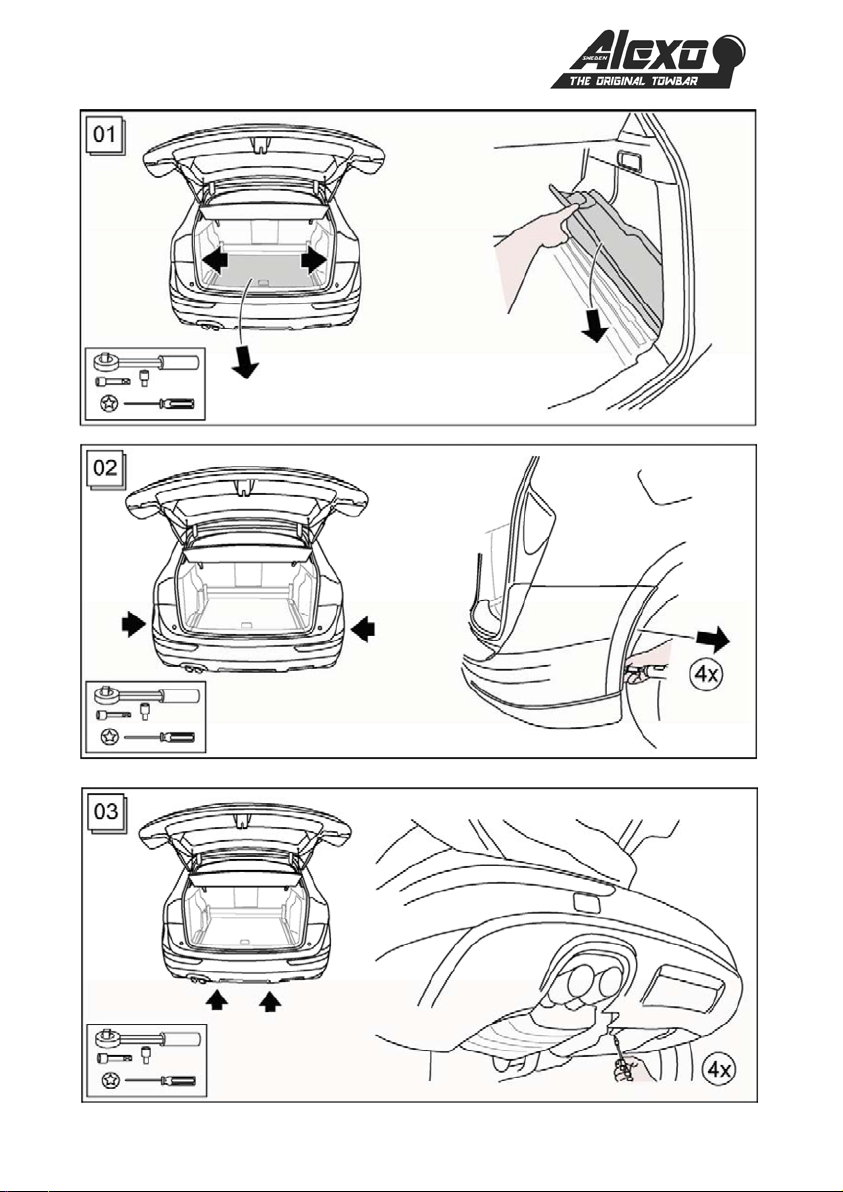

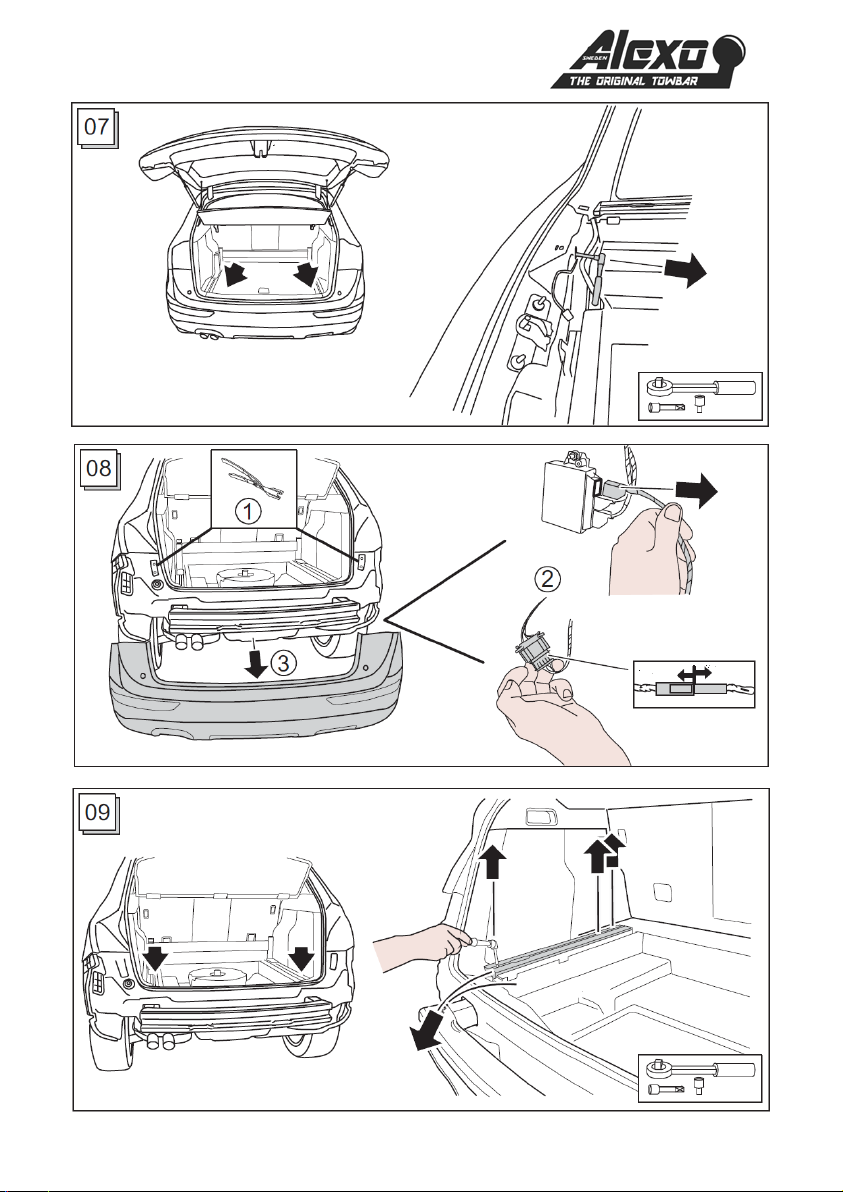

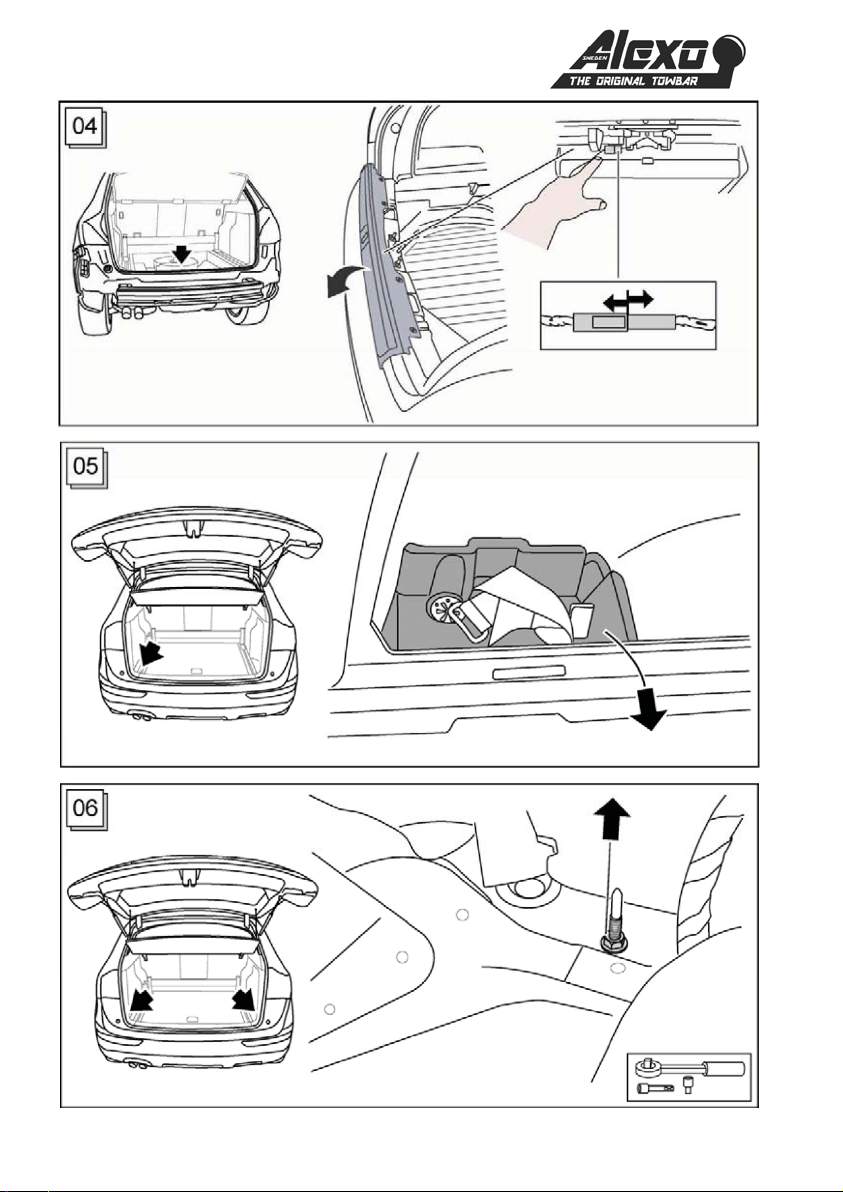

OBS - beskrivande bilder finns på nästkommande sidor.
•Demontera bakspoilern.
•Demontera crash-balken, denna kasseras.
•Skjut in dragkroksbalken i bilens chassie och skruva åt med bultar M10x100 8.8
(point 2).
•Momentdrag samtliga skruvar enligt moment-tabellen.
•Montera bakspoilern.
•Montera dragkroken och elkontakten.
•Koppla in samtliga kablar.
Descriptive images are found on the following pages.
•Unscrew the bumper.
•Unscrew the bumper bar (it will not be used any more).
•Insert the tow bar in the metal clamps and screw with bolts M10x100 8.8 (point 2).
•Tighten all the bolts according to the torque setting- see the table.
•Assemble the bumper.
•Fix the ball and electric plate.
•Connect the electric wires.
Anteckningar
