Alphacool EISBLOCK AURORA ACRYL RX 7900 XTX NITRO Manuale utente

PCI Bracket

Plug tool

Putty tool

M2x11 Screw

Thermal grease

M2x5 Screw

EVA washer

G1/4“ Plugs

ARGB Adaptor

EN DE FR

Accessories Zubehör Accessoires

51x15x1mm

Pad

45x45x3mm

GPU-Pad

100x8x1mm

Pad

51x15x3mm

Pad

72x8x3mm

Pad

100x8x3mm

Pad

100x8x3mm

Pad

Safety instructions

Sicherheitshinweise

Avis de sécurité !

!Digital guide

Digitale Anleitung

Guide digital

77x8x1mm

Pad

14x

8x8x1mm

Pad

EN DE FR

Prepare graphics card Grafikkarte vorbereiten Préparer la carte graphique

Put the hardware on an antistatic mat. Begin

dismantling the original cooler. Depending on the

structure of the cooler, remove the screws at the

back of the card and carefully unhook the fan

connector rst. If the original cooler uses thermal

glue, extreme care should be taken as you can

easily damage parts. Pick up all the items

carefully. Next, clean the hardware of thermal

paste or pad residues with a solvent (e.g.

isopropanol alcohol).

Legen Sie die Hardware auf eine antistatische

Unterlage. Beginnen Sie mit der Demontage des

Original-Kühlers. Je nach Aufbau des Kühlers

sind zuerst die Schrauben des Lüfters zu

entfernen und die Blenden zu lösen. Bei

aufgeklebten Kühlern ist äußerste Sorgfalt

geboten. Es können leicht Bauteile abgerissen

werden. Heben Sie alle Einzelteile sorgfältig auf.

Reinigen Sie anschließend die Hardware von

Resten der Wärmeleitpaste oder Pads mit einem

Lösemittel (z.B. Isopropanol-Alkohol).

Posez le matériel sur un tapis antistatique.

Commencez par le démontage du refroidisseur

d’origine. Selon la conguration du radiateur les

vis du ventilateur et les caches doivent être

enlevés d’abord. S’il s’agit d’un refroidisseur

collé il faut travailler très doucement. Sinon des

composants peuvent s’arracher. Conservez tous

les pièces soigneusement. Ensuite, nettoyer le

matériel de résidus de la pâte thermique ou de

pads avec un solvant (alcool isopropanol par ex.).

Alphacool

EISBLOCK AURORA ACRYL RX 7900 XTX / XT

NITRO

IPA

EN DE FR

Place thermal pads on cooling block Wärmeleitpads auf dem Kühlblock

platzieren

Placer les pads thermique sur

le bloc

EN DE FR

Apply Thermal Grease Wärmeleitpaste auftragen Appliquer la pâte thermique

A A

EN DE FR

Ceck compatibility Kompatibilität prüfen Vérification de compatibilité

Before starting the cooler assembly, compare

your card with the pictures in our congurator. To

do so, visit https://www.hwcong.com and

search for your graphics card or cooler model.

For a denitiv identication, you can also compare

the PCB number. The cooler was designed for a

special PCB layout. Occasionally, graphics card

manufacturers may revise the design of their

card slightly, causing the cooler not to t on later

models. During assembly, please make sure

taller parts have enough space around them and

that the cooler does not damage your graphics

card.

Alphacool International GmbH is not liable for

assembly errors occurring due to negligence,

such as selecting an incompatible cooler.

Bevor Sie mit der Montage des Kühlers beginnen,

vergleichen Sie Ihre Platine mit den Fotos in

unserem Kongurator. Besuchen Sie dafür

https://www.hwcong.com und suchen Sie nach

Ihrem Grakkarten- oder Kühlermodell. Zur

eindeutigen Zuordnung kann dort auch die PCB

Nummer verglichen werden. Der Kühler wurde

für ein spezielles PCB Layout konstruiert. Es

kommt vor, dass Grakkartenhersteller über

Revisionen den Aufbau leicht abändern und der

Kühler auf spätere Modelle nicht mehr passt.

Achten Sie auch bei der Montage darauf, dass

hohe Bauteile frei liegen und der Kühler die

Grakkarte nicht beschädigt.

Alphacool International GmbH haftet nicht bei

fahrlässigen Montagefehlern, wie die Wahl eines

inkompatiblen Kühlers.

Avant de commencer l'assemblage du

refroidisseur comparez votre carte avec les

images de notre congurateur. Pour ce faire,

visitez https://www.hwcong.com et

cherchez votre carte graphique ou votre modèle

de refroidisseur. Pour une identication précise,

vous pouvez également comparer le numéro de

la PCB. La refroidisseur a été conçu pour une

disposition spéciale du PCB. Il est possible que le

fabricant change des détails dans la disposition

de ses composants lors d’une révision et que le

bloc de refroidissement ne soit plus compatible.

Veillez lors de l’installation au fait que les

composants hauts ne touchent pas le bloc de

refroidissement et que le bloc n’endommage pas

la carte graphique.

Alphacool International GmbH n’est pas

responsable ni des erreurs d’installation ni du

choix d’un refroidisseur incompatible.

EN DE FR

Install PCB Installiere PCB Installer PCB

EN DE FR

Place thermal pads on PCB backside Wärmeleitpads auf der PCB Rückseite

platzieren

Placer les pads thermique sur

le PCB au dos

EN DE FR

Mount backplate and PCI Bracket Backplate und PCI Slotblende montieren Monter la plaque arrière et le couvercle PCI

EN DE FR

Install PCB Installiere PCB Installer PCB

Need help?

We care!

Alphacool International GmbH

Marienberger Str. 1

D-38122 Braunschweig

Germany

Support: +49 (0) 531 28874 - 0

Fax: +49 (0) 531 28874 - 22

E-mail: [email protected]

https://www.alphacool.com

Aurora

Eiscontrol

Article no.: 15360

DETAIL A

MASSSTAB 2

: 1

Mainboard

ARGB Header

EN DE FR

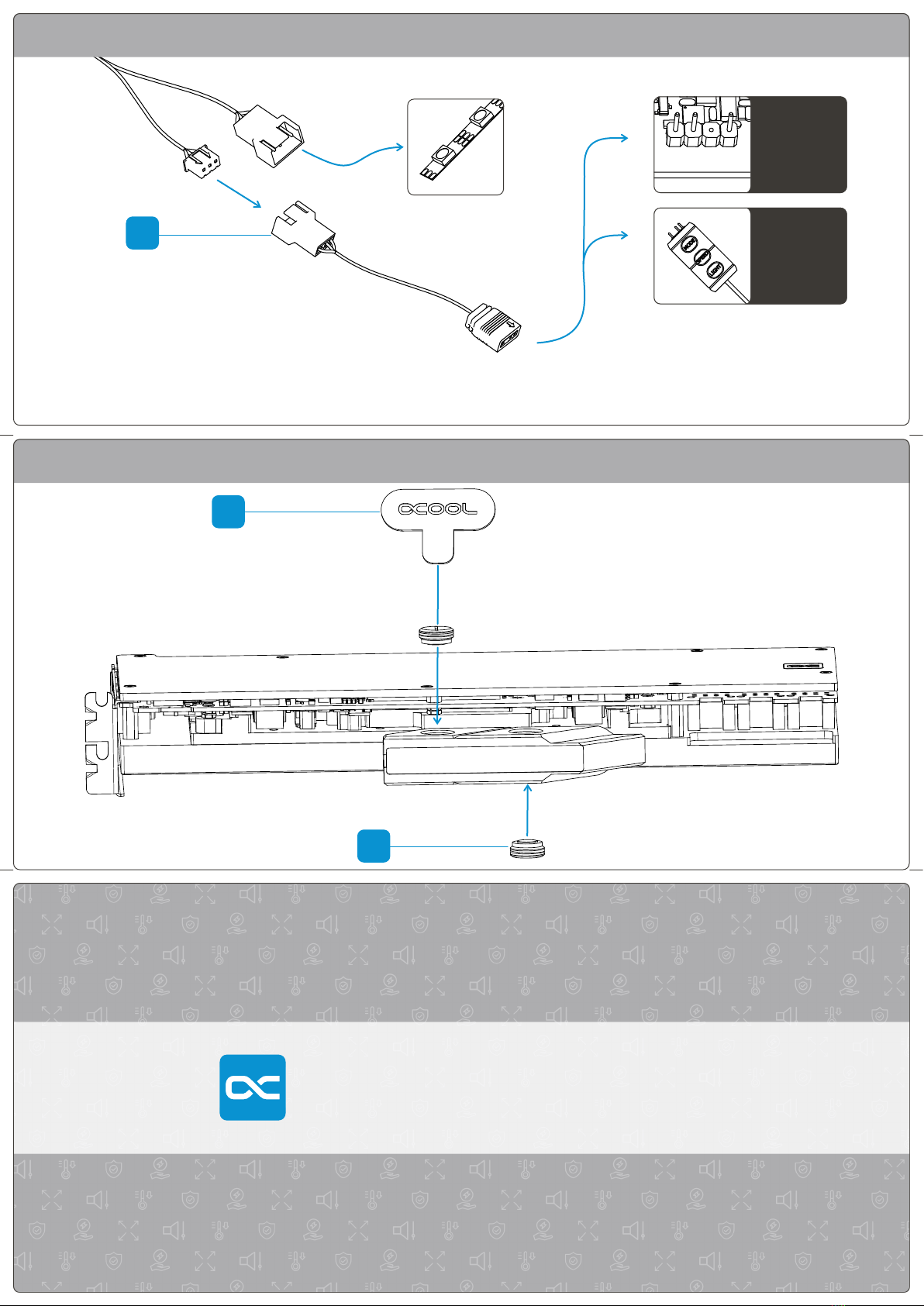

Connect ARGB lighting ARGB Beleuchtung anschließen Connecter l'éclairage ARGB

EN DE FR

Screw in screw plugs with the tool Verschlussschrauben eindrehen Visser les vis de fermeture avec l'outil
