Alphacool EISBLOCK GPX-N 2080 Ti Manuale utente

EISBLOCK GPX-N 2080 Ti / 2080 M02

5x pads

30 x 30 x 1,5 mm

6x pads

30 x 30 x 3 mm

ACCESSORIES

ZUBEHÖR

ACCESSOIRES

1x connector

2x o-rings

3x M3x10

4x M3x5

2x M3

8x M3x12

1x screw tool

2x screw plugs

1x aRGB cable

1x thermal

grease

1x hexagon key

Read the safety instructions before starting the installation.

Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

Lisez les instructions de sécurité avant de commencer l‘installation.

CHANGING THE CONNECTOR –ANSCHLUSS WECHSELN –CHANGER LE CONNECTEUR

CONNECTING LEDs –LEDs ANSCHLIEßEN –RACCORDER DES LEDs

PREPARING THE VIDEO CARD –VORBEREITEN DER GRAFIKKARTE –PRÉPARATION DE LA CARTE VIDÉO

MOUNTING THE COOLING BLOCK –KÜHLERMONTAGE –MONTAGE DU BLOC DE REFROIDISSEMENT

CUTTING PATTERNS –SCHNITTVORLAGE –MODÈLES DE DÉCOUPAGE

REQUIRED ACCESSORIES

BENÖTIGTES ZUBEHÖR

ACCESSOIRES REQUIS

1x connector

2x o-rings

3x M3x10

If you want to use the Eisblock in combination

with a NV Link bridge you have to install the

universal connector.

Begin by removing the cover on the preinstalled

connector. Unscrew the screws beneath it to

remove the connector.

Möchten Sie den Eisblock in Verbindung mit einer

NV Link Brücke verwenden, benötigen Sie den

mitgelieferten Universalanschluss.

Um diesen zu montieren, entfernen Sie zunächst

die Blende des vorinstallierten Anschlusses.

Drehen Sie die darunter befindlichen Schrauben

heraus, um den Anschluss abzunehmen.

Si vous souhaitez utiliser le Eisblock en

combinaison avec un pont NV Link, vous avez

besoin de la connexion universelle fournie.

Enlevez dans un premier temps le panneau du

connecteur préinstallé. Dévissez les vis en

dessous afin d’enlever le connecteur.

CHANGING THE CONNECTOR –ANSCHLUSS WECHSELN –CHANGER LE CONNECTEUR

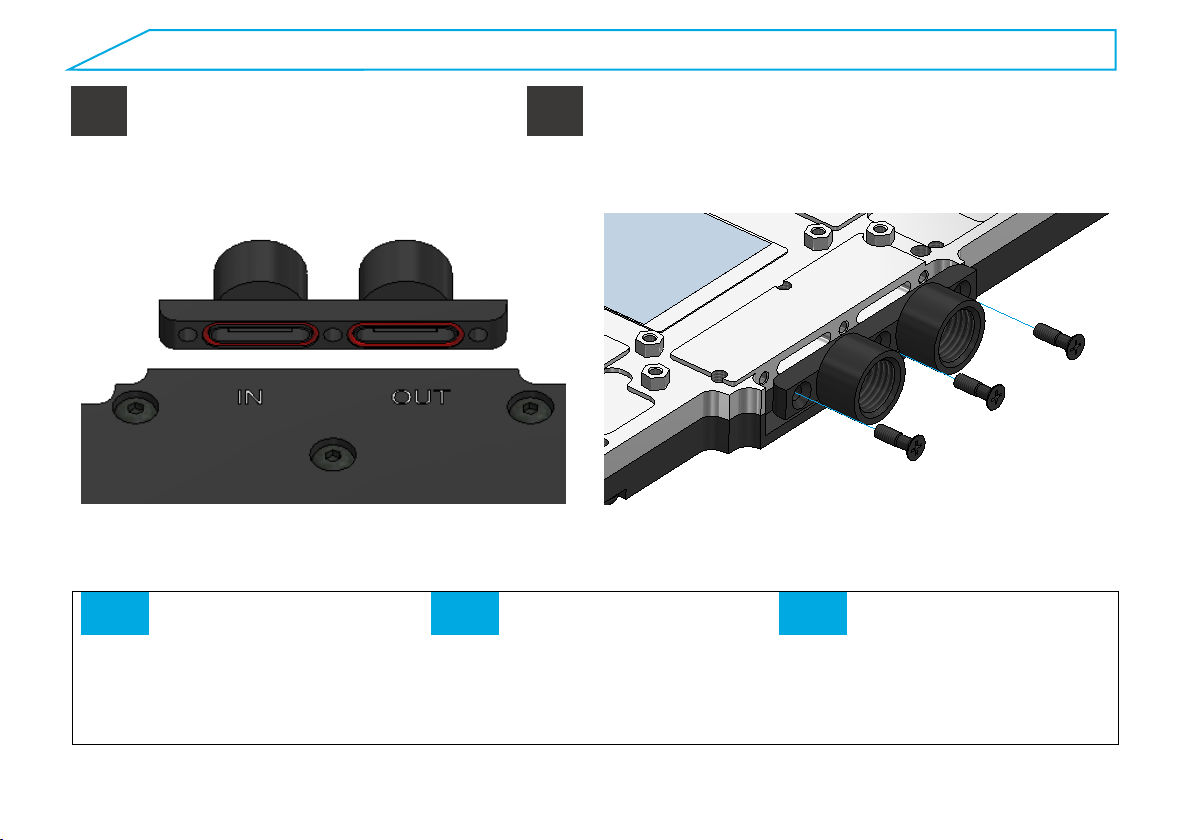

If the o-rings are not preinstalled on the

connector, insert these into their respective

places. Fasten the connector with the three

included M3x10 screws.

Sollten die O-Ringe nicht im Anschluss

vorinstalliert sein, platzieren Sie diese in den

entsprechenden Führungen. Befestigen Sie den

Anschluss über die drei M3x10 Schrauben im

Lieferumfang.

Si les joints thoraciques ne sont pas installés dans

le connecteur, veuillez les poser maintenant.

Installez le connecteur à l’aide des trois vis M3x10

incluses dans la livraison.

CHANGING THE CONNECTOR –ANSCHLUSS WECHSELN –CHANGER LE CONNECTEUR

To use the pre-installed lighting, connect the

LEDs to the supplied aRGB adapter cable.

Connect it to an aRGB controller (sold

separately) to control the LEDs.

You can connect additional aRGB LEDs to the

remaining 3-pin male connector.

Um die vorinstallierte Beleuchtung zu verwenden,

schließen Sie die LEDs an das mitgelieferte aRGB

Adapterkabel an. Verbinden Sie dieses mit einem

aRGB Controller (separat erhältlich) um die LEDs

anzusteuern.

An den übrigen 3-Pin male Stecker können Sie

zusätzliche aRGB LEDs anschließen.

Pour utiliser l'éclairage préinstallé, connectez les

LED au câble adaptateur aRGB fourni. Connectez-

le à un contrôleur aRGB (vendu séparément)

pour contrôler les LEDs.

Vous pouvez connecter des LED aRGB

supplémentaires au connecteur mâle 3 broches

restant.

CONNECTING LEDs –LEDs ANSCHLIEßEN –RACCORDER DES LEDs

PLEXI LIGHT ONLY

Put the hardware on an antistatic mat. Begin

dismantling the original cooler and the original

backplate. Depending on the structure of the

cooler, remove the screws at the back of the card

and carefully unhook the fan connector first. If

the original cooler uses thermal glue,

extreme care should be taken as you can

easily damage parts. Pick up all the items

carefully. Next, clean the hardware of thermal

paste or pad residues with a solvent (e.g. alcohol).

Legen Sie die Hardware auf eine antistatische

Unterlage. Beginnen Sie mit der Demontage des

Original-Kühlers inkl. der Original-Backplate. Je

nach Aufbau des Kühlers sind zuerst die

Schrauben des Lüfters zu entfernen und die

Blenden zu lösen. Bei aufgeklebten Kühlern

ist äußerste Sorgfalt geboten. Es können

leicht Bauteile abgerissen werden. Heben Sie

alle Einzelteile sorgfältig auf. Reinigen Sie

anschließend die Hardware von Resten der

Wärmeleitpaste oder Pads mit einem Lösemittel

(z.B. Spiritus).

Posez le matériel sur un tapis antistatique.

Commencez par la démontage du refroidisseur

d’origine et de la plaque arrière d’origine. Selon la

configuration du radiateur les vis du ventilateur et

les caches doivent être enlevés d’abord. S’il

s’agit d’un refroidisseur collé il faut

travailler très doucement. Sinon des

composants peuvent s’arracher. Conservez

tous les pièces soigneusement. Ensuite, nettoyer

le matériel de résidus de la pâte thermique ou de

pads avec un solvant (alcool ménagère).

PREPARING THE VIDEO CARD –VORBEREITEN DER GRAFIKKARTE –PRÉPARATION DE LA CARTE VIDÉO

Before starting the cooler assembly, compare

your card with the picture above. The cooler is

constructed specifically for this layout.

Occasionally, graphics card manufacturers may

revise the design of their card slightly, causing the

cooler not to fit on later models. During

assembly, please make sure taller parts have

enough space around them and that the cooler

does not damage your graphics card.

Alphacool International GmbH is not liable

for assembly errors occurring due to

negligence, such as selecting an

incompatible cooler.

Bevor Sie mit der Montage des Kühlers beginnen,

vergleichen Sie Ihre Platine mit dem vorliegenden

Foto. Der Kühler wurde speziell für dieses Layout

konstruiert. Es kommt vor, dass

Grafikkartenhersteller über Revisionen den

Aufbau leicht abändern und damit der Kühler auf

spätere Modelle nicht mehr passt. Achten Sie

auch bei der Montage darauf, dass hohe Bauteile

frei liegen und der Kühler die Grafikkarte nicht

beschädigt.

Alphacool International GmbH haftet nicht

bei fahrlässigen Montagefehlern, wie die

Wahl eines inkompatiblen Kühlers.

Avant de commencer l’installation merci de

vérifier que votre carte ressemble bien a celle sur

l’image. Le refroidisseur a été conçu spécialement

pour cette disposition des composants. Il est

possible que le fabricant change des détails dans la

disposition de ses composants lors d’une révision

et que le bloc de refroidissement ne soit plus

compatible. Veillez lors de l’installation au fait que

les composants hauts ne touchent pas le bloc de

refroidissement et que le bloc n’endommage pas

la carte graphique.

Alphacool International GmbH n’est pas

responsable ni des erreurs d’installation ni

du choix d’un refroidisseur incompatible.

2080 Ti

PREPARING THE VIDEO CARD –VORBEREITEN DER GRAFIKKARTE –PRÉPARATION DE LA CARTE

VIDÉO
