alphatronics T-19 SBI+ Manuale utente
www.alphatronics.de
Hergestellt in Deutschland
Bedienungsanleitung / User manual
Modell SL-19 DSBI+ | SL-22 DSBI+ | SL-24 DSBI+ | SL-32 DSBI+ | T-19 SBI+ | T-22 SBI+
B
A
S
I
C
-
S
M
A
R
T
-
F
U
N
K
T
I
O
N
2
INHALT
Einführung und Sicherheitshinweise..............................................................................................................3
Position und Funktion der Bedienungstasten...............................................................................................6
Fernbedienung....................................................................................................................................................8
Installationsanleitung .................................................................................................................................... 11
TV Menü............................................................................................................................................................ 14
Menüpunkt Kanal............................................................................................................................................ 15
EPG Menü......................................................................................................................................................... 16
Menüpunkt Kanal............................................................................................................................................ 17
Menüpunkt Bild............................................................................................................................................... 22
Menüpunkt Ton ............................................................................................................................................... 23
Menüpunkt Zeit............................................................................................................................................... 24
Menüpunkt Einstellungen............................................................................................................................. 25
Punkt Einstellungen / Netzwerk Konfiguration......................................................................................... 27
Menüpunkt sperren........................................................................................................................................ 30
Menüpunkt Medien ........................................................................................................................................ 32
Film ............................................................................................................................................................. 33
Musik ............................................................................................................................................................. 34
Foto ............................................................................................................................................................. 35
PVR-Aufnahme ................................................................................................................................................ 36
DVD Bedienung ............................................................................................................................................... 36
Menüpunkt Smart .......................................................................................................................................... 37
Auswahl Apps ................................................................................................................................................. 37
Zusatzerklärung Smart Funktion................................................................................................................. 38
Fehlerbehebung............................................................................................................................................... 46
Informationen zum Kundendienst ............................................................................................................... 47
3
DEUTSCHDEUTSCH
EINFÜHRUNG UND SICHERHEITSHINWEISE
Danke für den Kauf unseres alphatronics LED-Fernsehgerätes.
Dies ist eine Kurzversion unserer Bedienungsanleitung. Sollten Sie mehr Informationen
wünschen, oder eine ausführlichere Anleitung benötigen, gehen Sie bitte auf unsere Webseite:
www.alphatronics.de
Sicherheitshinweise
Zu Ihrer eigenen Sicherheit und um unnötige Schäden von Ihrem Gerät abzuwenden, lesen und
beachten Sie bitte die nachfolgenden Sicherheitshinweise:
Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen:
Dieses TV-Gerät ist ausschließlich für den Empfang und die Wiedergabe von Bild- und Tonsi-
gnalen bestimmt. Es darf nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Bad oder Sauna)
betrieben werden. Die Gewährleistung wird nur für den Gebrauch in der genannten zulässigen
Umgebung gewährt.
Wird das Gerät im Freien benutzt, sorgen Sie dafür, dass es vor Feuchtigkeit (Regen, Tropf- und
Spritzwasser) geschützt ist. Hohe Feuchtigkeit führt zu Kriechströmen im Gerät. Dies kann zu
Berührungsgefahr mit Spannungen oder einem Brand führen.
Haben sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der
möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde ausgeschaltet stehen.
Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände oder brennende Kerzen auf das Gerät.
Je nach der gewählten Befestigung- bzw. Standlösung besteht Quetschgefahr zwischen
TV-Gehäuse und Standfuß. Achten Sie beim Drehen des TV-Gerätes darauf, dass sich keine
Finger oder Gegenstände in diesem Bereich befinden.
Batterien stellen ein potentielles Erstickungsrisiko dar. Erlauben Sie Kindern nicht das Batterie-
aufbewahrungsfach zu öffnen.
Transportieren:
Fassen Sie das Gerät an den Gehäusekanten unten und oben an.
Das Display besteht aus Glas bzw. Kunststoff und kann bei unsachgemäßer Behandlung
zerbrechen. Bei Schäden, die durch äußere Einwirkung entstanden sind, wird keine Gewähr-
leistung gewährt.
4
Stromversorgung:
Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromver-
sorgungsnetz mit der auf dem Typenschild angegebenen Spannung mittels korrektem 12V
Geräteanschlusskabel oder beigefügtem Netzkabel angeschlossen werden. Der Netzstecker
des TV-Gerätes muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt wer-
den kann. Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckerge-
häuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen
Kurzschluss verursachen.
Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netzkabel darf nicht
geknickt, oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt
werden – Letzteres gilt für das gesamte Gerät! Ein Netzkabel mit beschädigter Isolation kann
zu Stromschlägen führen und stellt eine Brandgefahr dar.
Luftzirkulation und hohe Temperaturen:
Die Lüftungsschlitze an der Geräterückwand müssen stets frei bleiben. Bitte keine Zeitungen
oder Deckchen auf/über das TV-Gerät legen. Seitlich und oben muss mindestens je 2 cm freier
Raum für die Luftzirkulation sichergestellt werden, wenn das Gerät in einen Schrank oder ein
Regal gestellt oder aufgehängt wird. Wie jedes elektronisches Gerät, benötigt Ihr TV-Gerät in
Betrieb Luft zur Kühlung. Wird die Luftzirkulation behindert, kann es zu Bränden kommen.
Stellen Sie das TV-Gerät mit Standfuß nur auf eine ebene, standfeste, waagrechte Unterlage.
Das Gerät sollte insbesondere bei Aufstellung in oder auf Möbeln vorne nicht herausragen.
Stellen Sie das Gerät so auf, dass es keiner direkten Sonneneinstrahlung und keiner zusätzli-
chen Erwärmung durch Heizkörper ausgesetzt ist.
Vermeiden Sie, dass Metallteile, Nadeln, Büroklammern, Flüssigkeiten, Wachs oder Ähnliches
durch die Lüftungsschlitze der Rückwand ins Geräteinnere gelangen. Dies führt zu Kurzschlüs-
sen im Gerät und damit möglicherweise zu einem Brand.
Sollte doch einmal etwas in Geräteinnere gelangen, sofort den Netzstecker des Gerätes ziehen
und zur Überprüfung den Kundendienst verständigen.
5
DEUTSCHDEUTSCH
Reparaturen und Zubehör:
Die Rückwand des TV-Gerätes dürfen Sie keinesfalls selbst abnehmen. Überlassen Sie Repara-
tur- und Service-Arbeiten ausschließlich autorisierten Fernsehtechnikern.
Reinigen:
Reinigen Sie das TV-Gerät, das Display und die Fernbedienung nur mit einem feuchten, weichen
und sauberen Tuch ohne jedes scharfe oder scheuernde Reinigungsmittel.
Hinweis zum LED-Display:
Das von Ihnen erworbene TV-Gerät mit LED-Display genügt den höchsten Qualitätsanforderun-
gen und wurde bezüglich Pixelfehlern überprüft. Trotz höchster Sorgfalt bei der Fertigung der
Displays ist aus technologischen Gründen nicht 100% auszuschließen, dass Bildpunkte Defekte
aufweisen können.
Recycling:
Die EU-Richtlinie 2012 / 19 / EU regelt die ordnungsgemäße Rücknahme,
Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische
Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät
zur Entsorgung bitte nicht in den normalen Hausmüll!
Sie können Ihr Gerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem
Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.
Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll
entsorgt werden. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel
aufgestellten Sammelbehälter.
Für weitere Informationen kontaktieren Sie bitte Ihre örtliche Verwaltungsbehörde.
LIEFERUMFANG
1. LED TV Gerät 2. Gleichstromadapter und Netzkabel
3. Fernbedienung 4. Anschlusskabel
5. Bedienungsanleitung
Hinweis
Ihr Produkt kann –je nach Verkaufsgebiet- weiteres Zubehör enthalten.
6
POSITION UND FUNKTION DER BEDIENUNGSTASTEN
SL-Linie + | Modellvarianten DSBI+
Position Tastenbeschriftung Funktion
1• Auswerfen der DVD
• Play/Pause DVD
2CH+/- • Auswahl der Fernsehkanäle, drücken Sie diese Taste, um die
Sender auszuwählen oder im OSD Menü das obere oder untere
Menü anzuwählen
3VOL+/- • Erhöhen oder Verringern der Lautstärke
• Anpassen der ausgewählten Menüpunkte im OSD Menü
4MENU • Öffnen oder Verlassen eines Menüs
5Eingangsquelle • Auswahl des Eingangsignals: Antenne, Kabel, Satellit, Media, AV,
PC, YpbPr, DVD und HDMI
6• Einschalttaste im Standby Modus
Der Ein-/Ausschalter befindet sich rechts unten außen am Gerät.
Anmerkung:
Wenn das Gerät im Betrieb ist, leuchtet die LED Anzeige nicht. Wenn sich das Gerät im Standby
Modus befindet, leuchtet die LED Anzeige blau.
Hinweis: Wenn das Fernsehgerät nach 1 Minute kein VGA/HDMI Signal erhält, oder nach 10
Minuten kein Videosignal empfängt, schaltet sich der TV automatisch in Standby. Die Standby
LED leuchtet dann wieder blau.
7
DEUTSCHDEUTSCH
SL-19 DSBI+ | SL-22 DSBI+ | SL 24 DSBI+ | SL-32 DSBI+ | T-19 SBI+ | T-22 SBI+

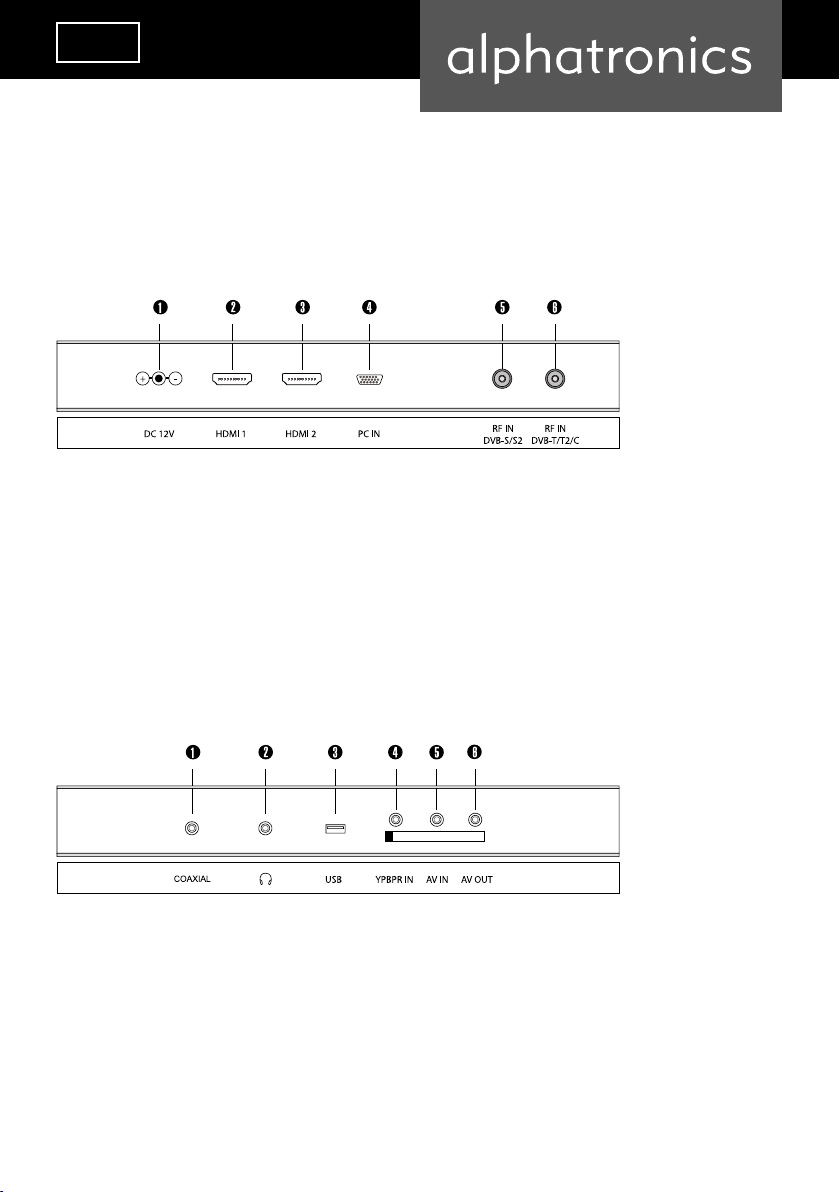

Rückansicht
1DC In 4PC IN: PC Eingang
2HDMI 5 Eingang DVB-S / S2
3 HDMI 6 Eingang DVB T / T2 / C
SL-19 DSBI+ | SL-22 DSBI+ | SL 24 DSBI+ | SL-32 DSBI+ | T-19 SBI+ | T-22 SBI+
Seitliche Ansicht
1KOAXIAL Ausgang 4YPbPr-Eingang
2 Kopfhörer Ausgang 5AV-Eingang
3USB Eingang 6AV-Ausgang
8
FERNBEDIENUNG
1
3
15
17
2
5
7
6
8
4
14
11
109
12 13
18
16
19 20
21
22 23
24
25
27
26
9
DEUTSCHDEUTSCH
1. Standby/Powertaste
2. Stummschaltung
3. Zifferntasten 0 – 9
4. Sofortaufnahme auf USB-Speicher*
5. Rückkehr zum letzten Programm
6. Bildmodus: Auswahl voreingestellter Farb-, Kontrast und Helligkeitseinstellungen
7. Soundmodus, zur Auswahl voreingestellter Klangwerte
8. Einblendung verschiedener Informationen (Eingangsquelle, Bildmodus, Programmname, Sendungsin-
formationen)
9. Kanalwahl + / -
10. Laustärke laut/leise
11. Auswurftaste für DVDs / FAV (Favoritenliste)
12. Sleep Timer Taste
13. Umschalten zwischen TV und Radio
14. Umschalten auf Smart-TV
15. Menü
16. Exit, Menü verlassen
17. Navigationstasten
18. Eingabetaste
19. Auswahl Eingangsquelle (Antenne, Kabel, Satellit, ATV, AV, YPbPr, DVD, PC, HDMI1, HDMI2, Media)
20. EPG: Elektronische Programmzeitschrift
21. DVD-Systemeinstellungen
22 DVD Menü
23. DVD: Titelmenü
24. PROG = Time shift-Funktion
25. Videotext aufrufen / Seiteninhalt einfrieren / Aufruf Videotext-Unterseite / Videotext Rätseltaste /
Videotext Index (Seite 100) Media / DVD: Pausieren / Abspielen / Kapitel vor/ Kapitel zurück /
schneller Rücklauf / schneller Vorlauf / Stop
26. Bildformatauswahl 4:3 / 16:9 / Zoom
27. S.TITLE Untertitel ein- / ausschalten
10

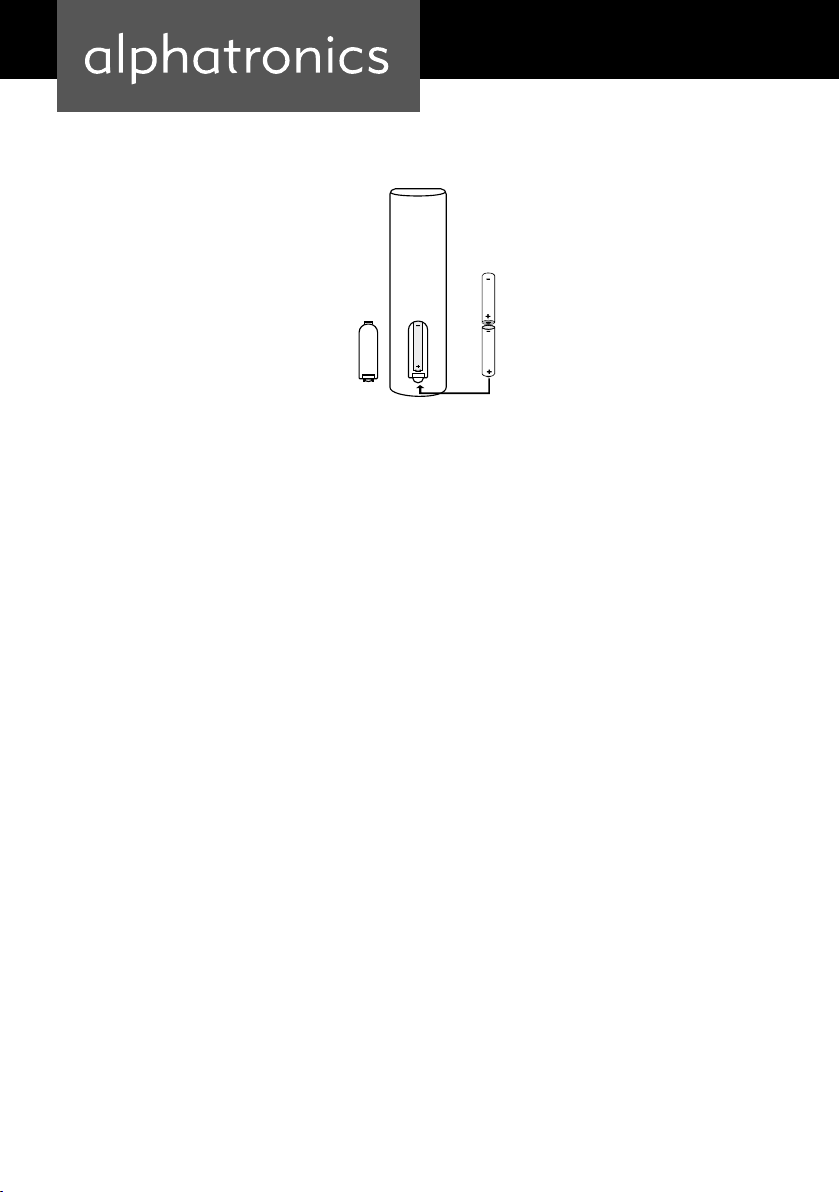

Einsetzen der Batterien
Wechseln Sie die Batterien, wie auf der Abbildung beschrieben, aus:
Es werden 2 Batterien des Typs “ AAA” benötigt
Achtung:
1. Bewahren Sie Batterien kindersicher auf.
2. Versuchen Sie niemals Alkaline Batterien zu laden, schliessen Sie sie nicht kurz und werfen
sie nicht ins Feuer.
3. Tauschen Sie stets beide Batterien gleichzeitig aus. Mischen Sie nicht alte und neue Batteri-
en oder Batterien unterschiedlicher Bauart.
4. Bei längerer Nichtbenutzung der Fernbedienung, entnehmen Sie bitte die Batterien um ein
Auslaufen von Säure zu vermeiden.
Hinweise:
1. Lassen Sie die Fernbedienung nicht fallen und treten Sie nicht drauf.
2. Schützen Sie die Fernbedienung vor Wasser und Feuchtigkeit.
3. Benutzen Sie die Fernbedienung nicht gleichzeitig für andere Gerate.
4. Reagiert der Fernseher nicht auf die Signale der Fernbedienung, wechseln Sie bitte die
Batterien zuerst!
