Ameriwood 9155 Manuale utente

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, call our toll-free customer service line. We will

gladly ship your replacement parts FREE of charge.

Si falta partes o las partes esten danados llame gratis a la servicio del cliente. Con

gusto mandarnos las partes. Sin alguno carga.

Si une pièce manque ou est endommagée, appelez notre numéro de téléphone sans

frais pour assistance à la clientèle. Nous enverrons avec plaisir les pièces de

rechange sans frais.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

1-800-489-3351

or access our website

o visitar la pagina del internet

ou accèdez notre site web WWW.AMERIWOOD.COM

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B34915518

9155

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

B34915518

3 /9

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

39155049010

right panel

panel derecho

panneau droit

39155049020

top

parte superior

panneau supérieur

39155049041

kick

retroceso

plaque de poussée

39155049090

2 adjustable shelves

2 estantes ajustables

2 tablettes regables

39155049070

bottom

parte inferior

tablette inferieure

39155049060

back panel

panel trasero

panneau arriere

K915502

support

soporte

support

37203000100 #I20120

wardrobe rod

barra del armario

tringle de garde-robe

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

218

x12

#A11110

1/2" cabeza plano

1/2" flat head

1/2" tête plate

#A12210

1/2" pan head

cabeza redondo 1/2"

tête ronde

#A53600

angle bracket

équerre

anaquel ángulo

#A12700

7/8" pan head

cabeza redondo 7/8"

tête ronde

x647

#A21110

nail

clavo

clou

x78

#A80250

shelf support

soporte de tablero

support de la tablette

#A60000

hinge

bisagra

charniere

#A50690

handle

manijia

poignee

12 2

#A31000

magnetic catch kit

equipo magnetica del reten

ensemble de loquet magnetique

x16

#A24175

casquillo cabeza de tornillo

screw head cap

cache-vis

#A21600

wood dowel

pasador de madera

goujon en bois

2 doors

2 puertas

2 portes

39155049080

partition

particion

cloison

39155049030

fixed shelf

estante fijo

tablette fixe

39155049050

12a

12b

12c 12d

CDEF

HIJ

safety bracket kit

estuche de cinturon de seguridad

ensemble de support de securite

#A84050

14a 14c 14d

14b

B34915518

4 /9

?? www.ameriwood.com ??

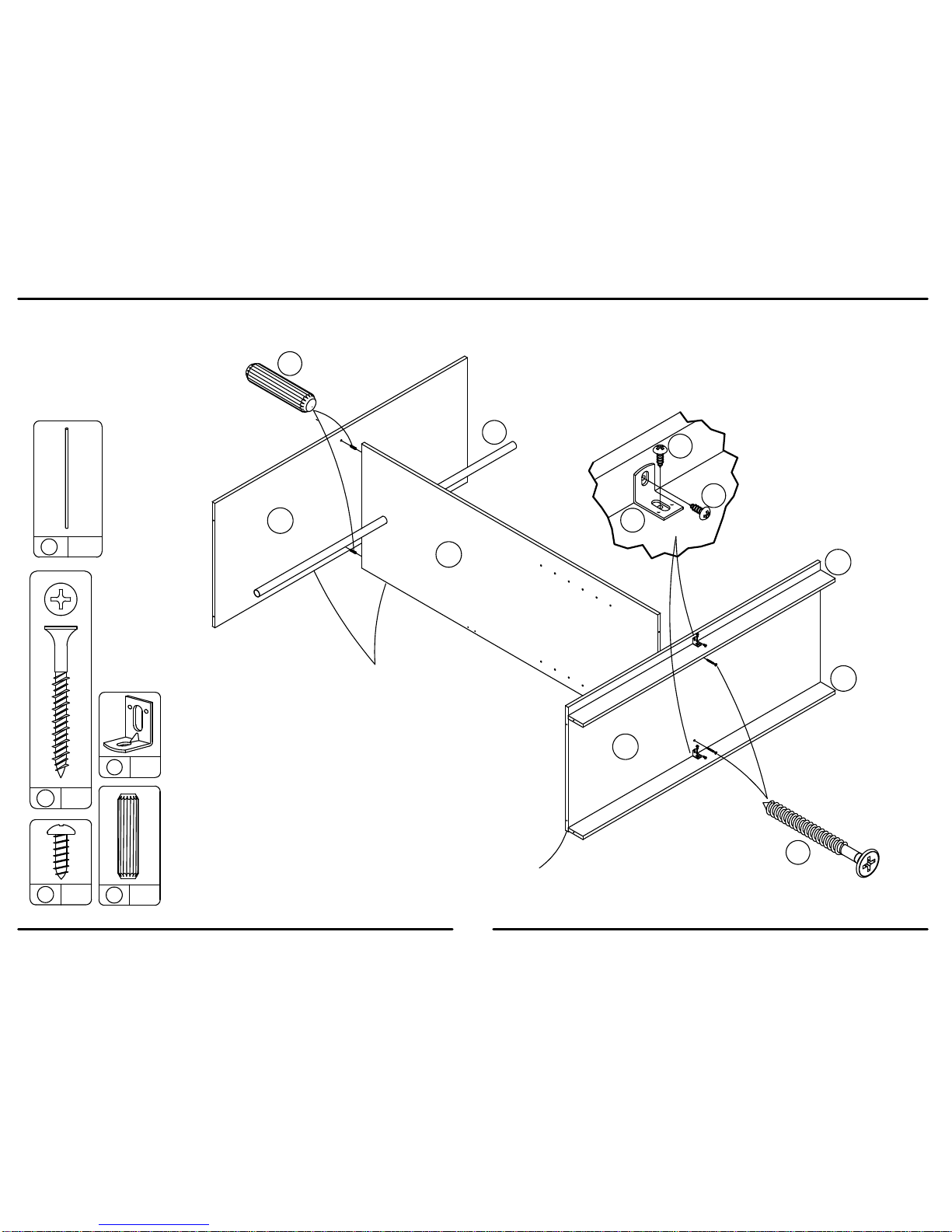

52x

finished edge

borde acabado

bord fini

finished edge

borde acabado

bord fini

B34915518

5 /9

?? www.ameriwood.com ??

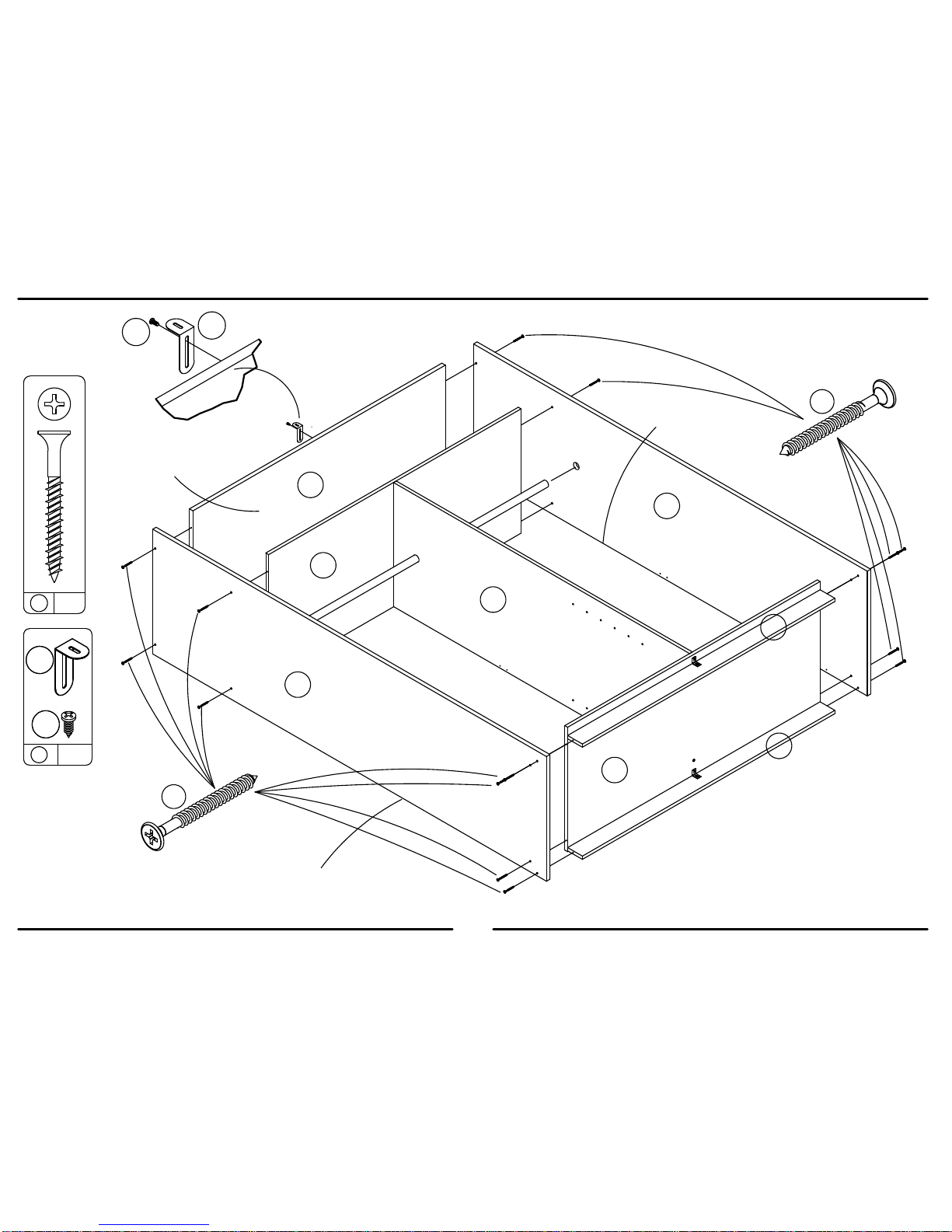

finished edge

borde acabado

bord fini

finished edge

borde acabado

bord fini

finished surface

superficie acabada

surface finie

14a

14b

14a

14b

14a

B34915518

6 /9

?? www.ameriwood.com ??

product collapse, and/or serious injury.

Por favor asegúrese que las Parte de atrás se atan

firmemente. Todos los clavos deben manejarse en las

partes recto y deben apretarse firmemente. El fracaso para

hacer para que podría causar inestabilidad, derrumbamiento

del producto, y/o la lesión seria.

S’il-vous-plaît assurez-vous que les PANNEAUX

ARRIÈRES sont attachés solidement. Tous les clous

doivent être enfoncés perpendiculairement et solidement

dans les parties. Sinon le meuble peut devenir instable,

s’effondrer subitement et/ou causer des blessures graves.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

Please make sure that the Backs are attached securely.

ADVERTENCIA

AVERTISSEMENT

WARNING

finished edge

borde acabado

bord fini

6x47

Assure that the unit is square.

Distance from corner to corner must be equal as shown.

Asegura que el unidad is cuadrada.

Distancia de esquina a esquina debe ser igual como se

muestra por favor.

Assurez-vous que le meuble està égalité.

La distance de coin en coin doit être égale comme montré.

IMPORTANT!

THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.

IMPORTANTE!

EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.

IMPORTANT!

LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.

13 x 16

Flush the edge of the back panel with the bottom

edge of the bottom shelf. Align squarely and nail

straight through into back edges.

Alinie el borde del panel trasero con el borde

inferior del estante inferior. Alinee en ángulo

recto y clave derecho dentro o en los bordes

traseros.

Alignez le bord du panneau arrière avec le bord

inférieur de la tablette inférieure. Alignez à

égalité et enfoncez les clous

perpendiculairement dans les bords arrière.

B34915518

7 /9

?? www.ameriwood.com ??

12c 12d

12c

12d

12x

312

Note:

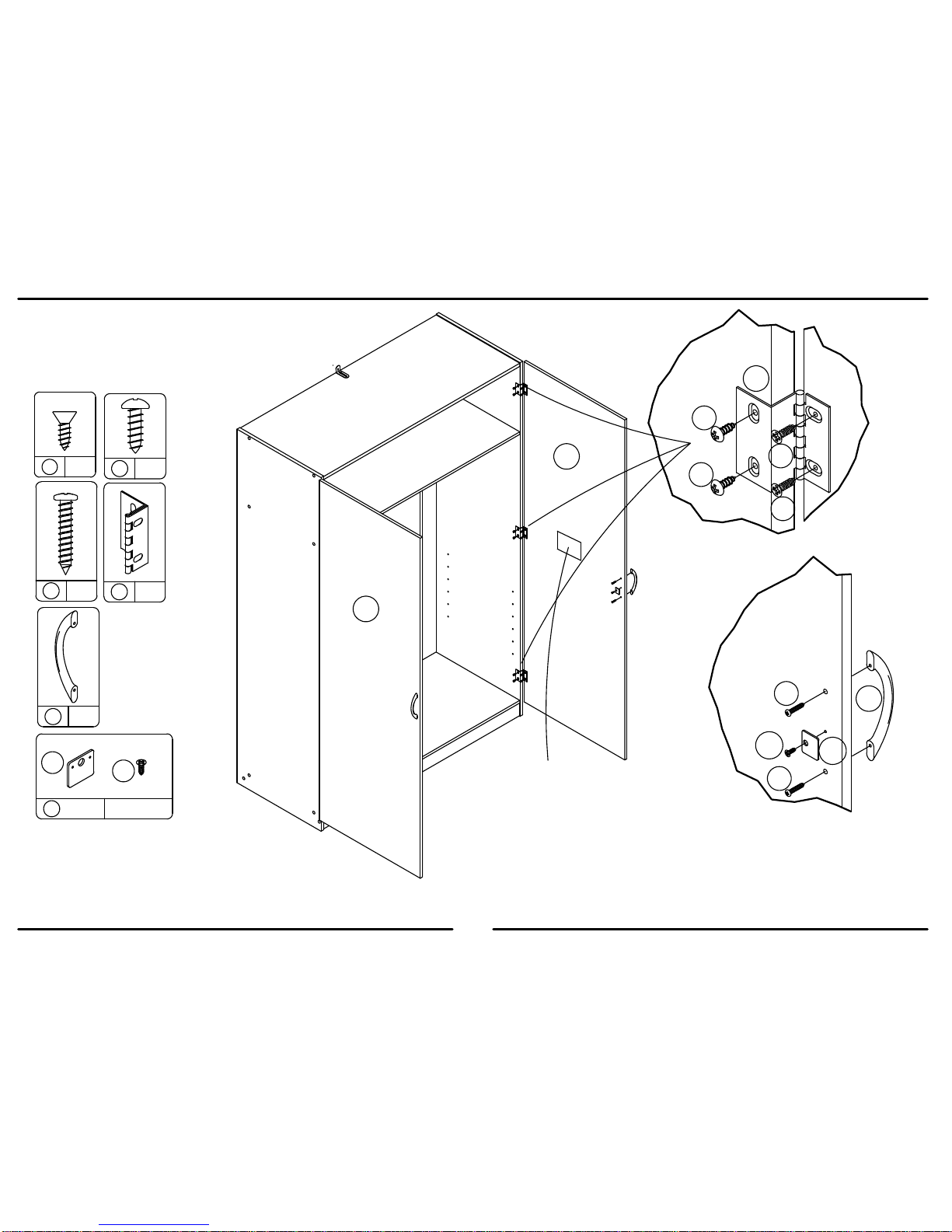

The right door will have the "Tip Warning" label on

it so that it is legible when the right door is

opened.

La Nota:

La puerta correcta tendrá la "etiqueta de

advertencia" de punta en él para que sea legible

cuando le puerta correcta se abre.

Note:

La porte droite portera l'étiquette "Tip Warning" de

facon à ce qu'elle soit lisible quand la porte droite

est ouverte.

B34915518

8 /9

?? www.ameriwood.com ??

MAXIMUM LOADS – CARGA MAXIMA -

CHARGES MAXIMALES

12a

12b

12a 12a

12b

50 lbs.

22.7 kg

25 lbs.

11.3 kg

75 lbs.

34.0 kg

0 lbs.

0 kg

25 lbs.

11.3 kg

78x

Option 2:

Drill a 3/16" diameter hole (5mm) in the wallboard. Tap

the wall anchor(14d) into the hole until it is flush. Fasten

the wall bracket (14a) to the wall anchor (14d) with the

screw (14c).

Opcion 2:

Taladre un agujero de 3/16" de diámetro (5mm) en la

pared. Golpea la ancla de pared (14d) en el agujero

hasta que sea parejo. Abroche la escuadra de pared

(14a) al la ancla de la pared (14d) con el tornillo (14c).

Option 2:

Percez un trou de 3/16" de diamètre (5 mm) dans le mur.

Enfoncez l'ancrage mural (14d) dans le trou jusqu'à ce

qu'il soit à égalité avec le mur. Fixez le support mural

(14a) à l'ancrage mural (14d) avec la vis (14c).

Option 1;

Securely screw (14c) into solid area of the wall as

shown.

Opción 1;

Firmemente el tornillo (14c) en el área sólida de la

pared como mostrado.

L'option 1;

Solidement vis (14c) dans région solide du mur comme

montré.

This unit has been designed to

support the maximum loads shown.

Exceeding these load limits could

cause sagging, instability, product

collapse, and/or serious injury.

Esta unidad ha sido diseñada para

soportar la carga máxima anotada.

El exceder estos límites puede

causar inestabilidad, colapsarse y/o

causar serias lesiones.

Ce meuble a été conçu pour

supporter les charges maximales

indiquées. En excédant ces limites

de charge, le meuble pourrait devenir

instable, s’effondrer, et/ou causer des

blessures graves.

14c 14d

option 1

option 2

14d

14c

B34915518

9 /9

?? www.ameriwood.com ??

Certificate of Conformity

1. This certificate applies to the Ameriwood Industries Inc. product identified by this instruction manual.

2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).

3. This product is distributed by: Ameriwood Industries Inc.

410 East First Street South

Wright City, MO 63390

636-745-3351

4. Site of Manufacture:

□Tiffin OH

5. See front page of instruction manual for date of manufacture.
