Amewi 22197 Manuale utente

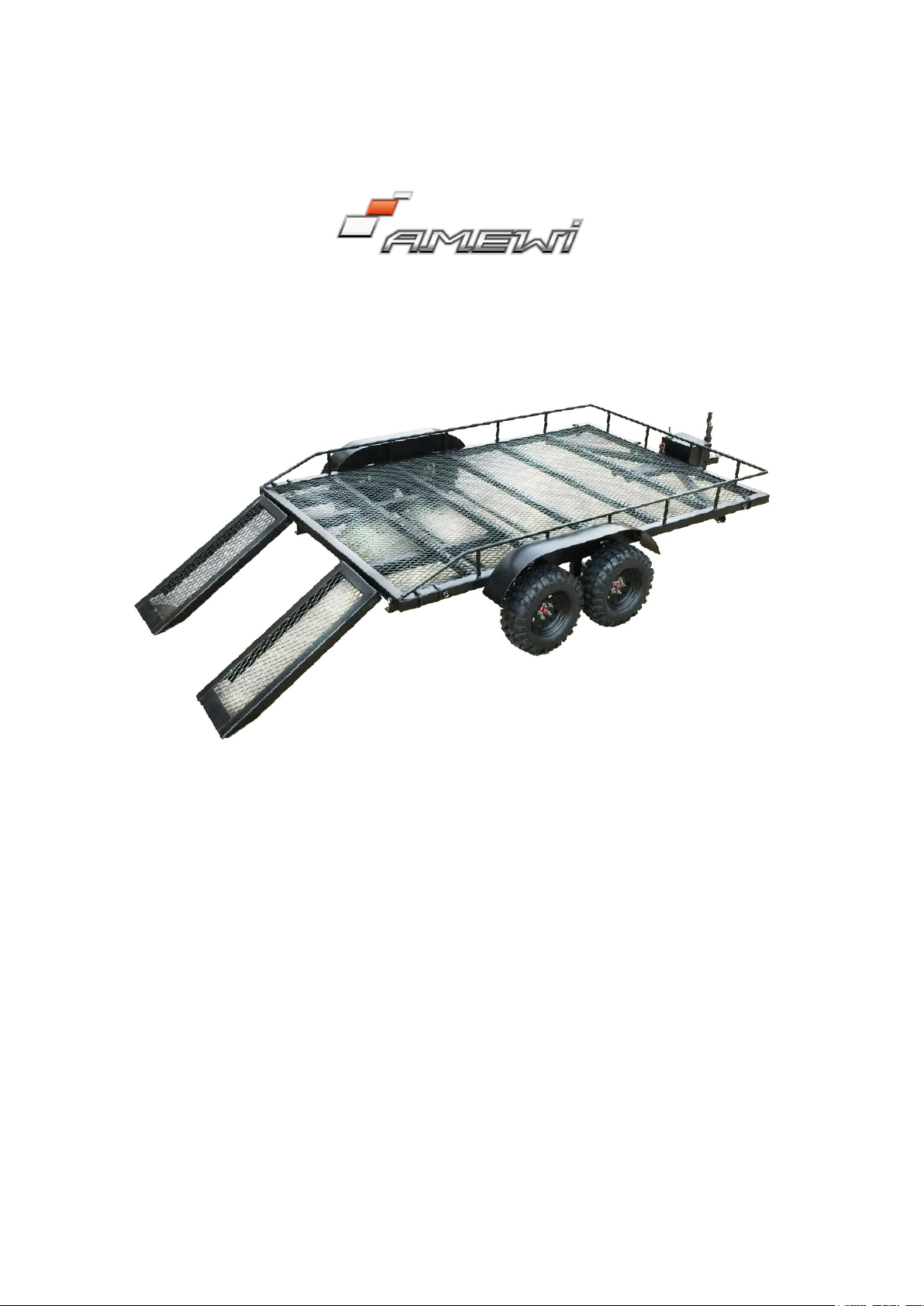

TRAILER

AUFBAUANLEITUNG / ASSEMBLY INSTRUCTIONS

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL TRAILER

DEUTSCH

Herzlich willkommen bei Amewi

AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und

Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 6.000 Artikel. Dazu gehören vor allem

ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.

Unser Vertriebsnetz umfasst europaweit über 600 Fach- und Onlinehändlern.

Die Firma AMEWI Trade e.K. ist ein reines Großhandelsunternehmen. Wir vertreiben unsere Produkte ausschließlich an

Einzelhändler. Wenn Sie als Endverbraucher AMEWI-Produkte erwerben, gehen Sie einen Vertrag mit dem Einzelhändler ein.

Wenden Sie sich bitte bei Gewährleistungsfällen immer an Ihren Händler.

Amewi Trade e.K.

Nikolaus-Otto-Str. 18

33178 Borchen

Inhaber: Melitta Widerspan

Servicezeiten: Dienstag 9:30 – 12:00 Uhr | Donnerstag 14:00 – 16:30 Uhr

Telefon: +49 180 5009821 (Festnetz 14Ct/Min, Mobil max. 42Ct/Min)

Support: https://amewi.com

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL TRAILER

DEUTSCH

FEATURES & SPEZIFIKATIONEN / FEATURES & SPECIFICATIONS

3-Stufen-LED Beleuchtung: blinken, an, aus. 3-step LED control: flashing – on - off

Passt für verschiedene Chassis Höhen. Fits for various chassis height

Länge: 550mm, Breite: 335mm, Höhe: 110mm Length: 550mm, width: 335mm, height: 110mm

Gewicht: 2,2kg Weight: 2,2kg

INHALT / CONTENTS

Linsenkopfschraube M3x6mm – 18 Stück TM3x6 – 18pcs

Linsenkopfschraube M2,5x14mm – 4 Stück TM2,5x14 – 4pcs

Linsenkopfschraube M3x14mm – 12 Stück TM3x14 – 12pcs

Stoppmutter M3 – 12 Stück M3 Nylon Lock Nut – 12pcs

Linsenkopfschraube M2x14mm – 20 Stück TM2x14 – 20pcs

Mutter M2 – 20 Stück M2 Nut – 20pcs

Stoppmutter M4 – 4 Stück M4 Nylon Lock Nut – 4pcs

LED Licht Set LED Light Set

Kugellager 5x11x4mm – 4 Stück Ball Bearing 5x11x4 – 4pcs

Mutter M4 – 2 Stück M4 Nut – 2pcs

POM Scheibe – 2 Stück POM Washer – 2pcs

Madenschraube M4x16mm – 1 Stück M4x16 setting screw – 1pcs

Madenschraube M3x3mm – 1 Stück M3x3 setting screw – 1pcs

Alu. LED Abdeckung – 6 Stück Alu. LED Cover – 6pcs

MONTAGE / INSTALLATION

Linsenkopfschraube M3x6mm / TM3x6

6 Stück / 6 pcs

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL TRAILER

DEUTSCH

Linsenkopfschraube M3x6mm / TM3x6

6 Stück / 6pcs

Madenschraube M3x3mm / M3x3 Setting Screw

1 Stück / 1pcs

Linsenkopfschraube M3x6 / TM3x6

2 Stück / 2pcs

Achten Sie darauf, dass die vorderen und hinteren Speichen

übereinander liegen.

Note: The front and rear spokes must be directly on top of each other.

M2,0x14mm – 5 Stück / TM2,0x14 – 5pcs

M2 Mutter – 5 Stück / M2 Nut 5pcs

Die Form und Farbe der Räder kann je nach Lieferung abweichen

Note: The shape and color of the wheels may vary depending

on the delivery

18mm

39mm

Madenschraube M4x16mm

M4 Setting Screw

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL TRAILER

DEUTSCH

ALU LED Abdeckung 6 Stück

ALU LED Cover – 6pcs

M2,5x14mm

M3x14mm

M3 Stoppmutter

M3 Lock Nut
