Anest Iwata DPS-90E Manuale utente

この取扱説明書は、安全にご使用いただくために重要な警告、注意事項及び

取扱方法について記載しています。

ご使用前に必ずお読みになり、十分に理解してからご使用ください。

また、本書はすぐに確認出来る場所に大切に保管してください。

■ 重要なお知らせ

・この取扱説明書で扱われている製品は塗装専用の商品です。他の用途には使用しないでください。

・操作や機能を正しくご理解いただくため、この取扱説明書を必ずお読みになり、重要な警告、注意事

項および取扱方法について、十分に理解された方が使用してください。

・正しい方法にてご使用いただけない場合、死亡や重大な身体上の障害、火災や爆発が起こる可能性が

ありますので十分ご注意願います。

● 安全性について

・本取扱説明書で示す安全事項は、必要最低限のものであります。国や自治体の消防、電気、安全関連の

法規、規則、又それぞれの企業や事業所で規則･規定として守るべき事項に従ってください。

・本文中に次の警告・注意マークで示している箇所は、安全にお使い頂くため、特に重要です。

・絵表示、記号の意味は次のようになっています。

注意喚起の表示

警告内容を怠った場合、人が死亡または重傷を負う可能性が想定され

ることを示します。

注意内容を怠った場合、人が傷害を負う可能性、または物理的損害の

発生する可能性が想定されることを示します。

絵表示の例

この記号は『注意すべきこと』を意味しています。

この記号の中や近くに、具体的な注意内容を示します。（左の例は換気に注意）

この記号は『してはいけないこと』を意味しています。

記号の中や近くに、具体的な禁止内容を示します。（左の例は接触禁止）

この記号は『しなければならないこと』を意味しています。

この記号の中や近くに、具体的な指示内容を示します。（左の例は保護マスクを

着用せよ）

※警告、注意の表示を無視して使用した場合の損害、損傷については、当社では責任を負いかねますので、

御了承願います。

● 補足表示について

この記号は機械の性能や機能を十分に発揮してお使いいただくため、守っ

ていただきたい内容を示しています。

ワンポイントこの記号は使用にあたって役立つ知識、アドバイスなどを示しています。

● この商品の保証について

巻末に保証とサービスについての説明があります。良くお読みください。

この取扱説明書はすぐに確認できる場所に大切に保管してください。

■目次

重要なお知らせ

１．安全性について・・・・・・・・・・・・２

２．現品確認・・・・・・・・・・・・・・・４

３．仕様・・・・・・・・・・・・・・・・・５

４．各部の名称・・・・・・・・・・・・・・５

５．作業を始める前に・・・・・・・・・・・６

６．塗装の準備・・・・・・・・・・・・・・８

７．塗装作業・・・・・・・・・・・・・・・９

８．点検と整備・・・・・・・・・・・・・・１０

９．故障と対策・・・・・・・・・・・・・・１０

１０．分解と組立・・・・・・・・・・・・・・１２

１１．構成部品・・・・・・・・・・・・・・・１７

１２．保証と修理サービス・・・・・・・・・・２２

■１

．

安全性について

警告

保護具の着用

・作業中は、眼鏡、マスク及び手袋などの保護具を必ず着用してください。

塗料や溶剤が目に入ったり、吸い込む危険性があります。

換気に注意

・換気の良い場所で使用してください。

換気の不十分な狭い場所で使用すると、塗料や溶剤の飛散した揮発溶剤を吸い込み、

有機溶剤中毒を起こすことがあります。

作業中、身体に異常を感じたら、直ちに医師による治療を受けてください。

接触禁止

・塗料漏れが発生した場合、絶対に手などで押さえず、直ちにボールバルブ（エアー用）を

閉じてポンプを停止し、ボールバルブ（ドレン用）を開いて、塗料圧力を『０ＭＰａ』にして

ください。

装置の誤用による危険

・人や動物に向けてスプレーしたり、スプレーガンの空気キャップ先端に指を当てて、スプレー

しないでください。

目や口及び皮膚などから直接体内に塗料や溶剤が入った場合、非常に危険です。

直ちに医師による治療を受けてください。

使用液体の制約

・食品用には使用しないでください。

ポンプの部品は、食品用に適する材料を使用していませんので、部品からの異物混入による

健康障害の危険があります。

火気禁止

・火気のある場所や火気の近くで絶対に使用しないでください。特に下記のものは着火源となる

可能性があり、非常に危険です。

・タバコなどの裸火

・ストーブ、ランプ及びヒーターなどの電気用品

換気に注意

・換気の良い場所で使用してください。

換気の不十分な狭い場所で使用すると、塗料や溶剤の飛散した揮発溶剤などに引火し、

火災や爆発を起こす可能性があり、非常に危険です。

アースの接続

・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの接続を確実に行って

ください。

特に、ポンプ～ガン間のアースの接続のため、当社指定のアース線入りウレタンエアーホース

（ＥＡＨＵ形）の使用、又は単独でアースの接続を行ってください。

アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。

警告

破裂に注意

・ダイアフラムポンプは、最高使用塗料圧力以下で必ず使用してください。

最高使用塗料圧力以上で使用すると、ポンプが破損し、非常に危険です。

・ホースを傷つけないため、半径５０ｍｍ以下に曲げたり、重いものを載せないでください。

ホースが破損し、非常に危険です。

・ホースは、漏れや緩みのないように、確実に接続してください。

作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な傷害をおよぼす

可能性があります。

・下記のようなホースは絶対に使用しないでください。作業中にホースが破損する恐れがあり、

非常に危険です。

・穴が開いている・傷が付いている

・折れ曲がっている・つぶれて変形している

重要

・製品の改造は、絶対にしないでください。

・部品を交換する場合は、当社純正部品を必ず使用してください。

十分な性能が発揮できないばかりか、故障の原因となります。

・次のハロゲン化炭化水素系溶剤は使用しないでください。

塩化メチル、塩化エチル、ジクロルメタン、１．２－ジクロルエタン、四塩化炭素、トリクロルエチレン、

１．１．１－トリクロルエタン

化学反応により、本体（アルミニウム部分）にクラック、溶解が発生します。

（特殊な塗料や溶剤などは十分適合性を検討した上でご使用ください。適合性検討のための材質リストを

提出する用意があります）

・ポンプは雨、水のかかる場所に設置又は、保管しないでください。

ポンプの故障の原因となります。

・ポンプは塗料ミスト等のかからない場所に設置してください。

塗料ミスト等が付着すると、ポンプの故障の原因となります。

・供給エアーは、ドライア及びフィルタ（５０ミクロンより細かい物）を通した、清浄なエアーを

使用してください。

清浄なエアーを使用しない場合、ポンプの故障の原因となります。

・ポンプは無給油にて使用できますが、ルブリケーターなどで給油しながら使用する場合は、下記のオイルを

使用してください。

潤滑油種類タービン油ＩＳＯＶＧ３２又はＶＧ４６

マシン油、スピンドル油など指定以外のオイルを使用すると、ポンプの故障の原因となります。

・給油して使用したポンプは、無給油で使用しないでください。

一度給油した場合、再度給油しないと、ポンプが故障する場合があります。

■

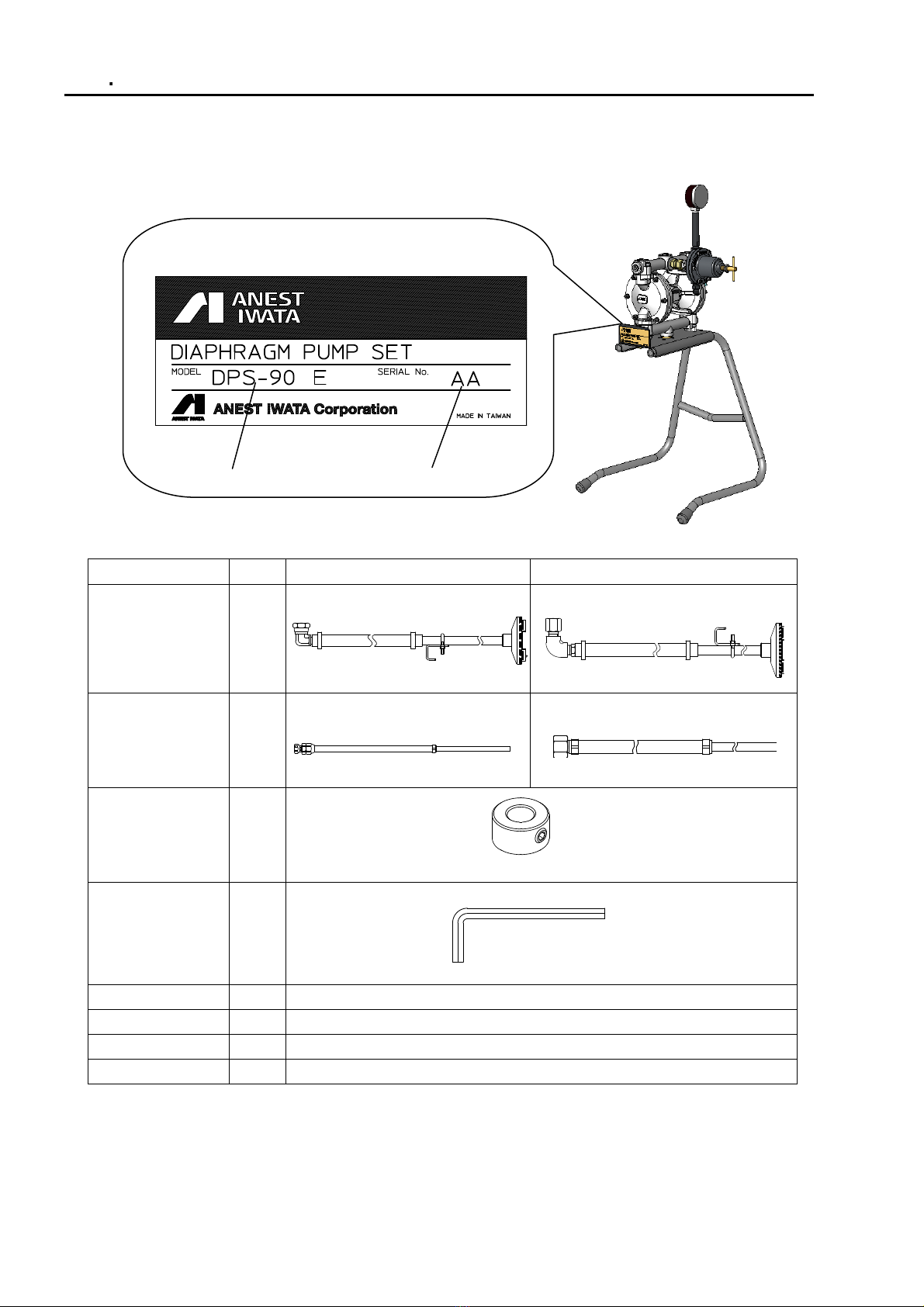

２現品確認

・ご注文の製品かどうか、確認してください。また、輸送中に変形や破損した箇所がないか、確認して

ください。

形式：ＤＰＳ－９０Ｅ・９０ＥＮ・１２０Ｂ・１２０ＢＮ

付属品一覧

品名個数ＤＰＳ－９０Ｅ・１２０ＢＤＰＳ－９０ＥＮ・１２０ＢＮ

吸込ホースセット１

ドレンホースセット１

ドレンパイプガイド１

※ドレンホースセットに取付出荷となります。

六角棒スパナ

(平径５mm) １

注意カード１付属

組立カード１付属

住所録１付属

取扱説明書１（本書です）

・付属品がすべてそろっているか、確認してください。

・欠品、輸送上の破損がある場合は、危険防止のため使用せず、お買い求めになった販売店、

又は当社支店・営業所・サービス会社までご連絡ください。

形式銘板

製品形式製造年月記号

■３仕様

項目 DPS-90E DPS-90EN DPS-120B DPS-120BN

タイプ汎用接液部

SUS 仕様汎用接液部

SUS 仕様

全長×全幅×全高 mm 360×348×781 366×357×823

質量 kg 6.3 8.4 7.2 10.6

エアホース供給口ねじ径 G1/4B

塗料吐出口ねじ径 G1/4B

塗料フィルタ 50 メッシュ 1 枚 (吸込口)

使用温度範囲 5～40℃

1.ダイアフラムポンプ形式 DDP-90E DDP-90EN DDP-120B DDP-120BN

使用空気圧力範囲 0.15～0.7MPa

最高使用塗料圧力 0.7MPa

1 ｻｲｸﾙ当たり吐出量

ml/1 ｻｲｸﾙ 50 150

最大ｻｲｸﾙ数ｻｲｸﾙ/min 200

最大吐出量 L/min 10 30

2.塗料減圧弁形式 PR-5B PR-5BN PR-5B PR-5BN

圧力調整範囲 0～0.6MPa

最大流量 L/min 2

3. 所要コンプレッサ

(ポンプ作動用) 0.4～0.75kW 0.4～1.5kW

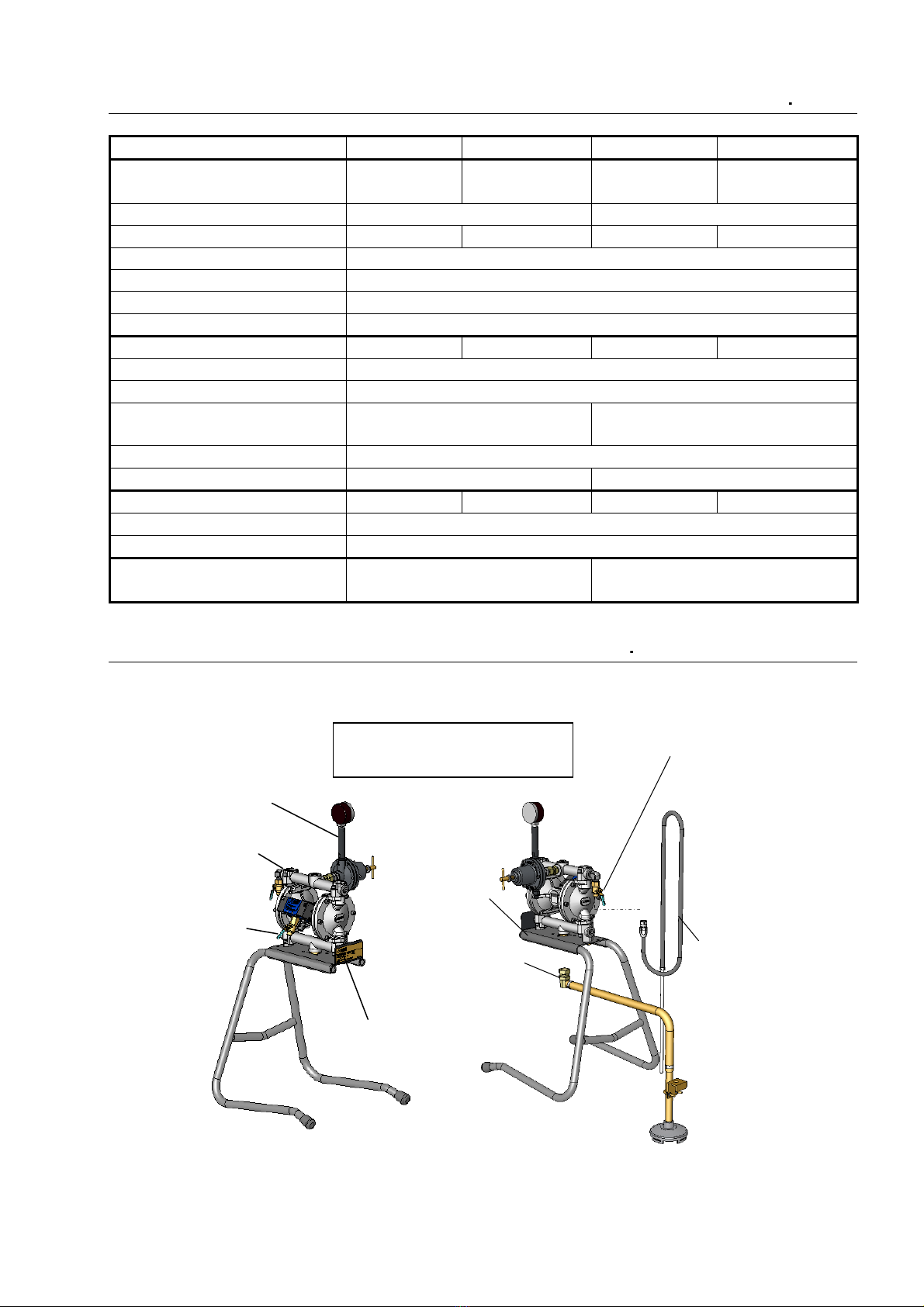

■４各部の名称と機能

形式：DPS-90E・90EN・120B・120BN

ボールバルブ（エアー用）

ポンプ作動用エアーの開

閉を行います。

ダイアフラムポンプ

塗料減圧弁

塗料圧力を調整

します。

形式銘板

ボールバルブ（ドレン用）

ポンプに溜まっているエ

アー

や

圧力

を

抜

きます

。

ベース

吸込みホースセット

ドレンホースセット

各主要部品の構成は、11.構成部

品をご覧ください。

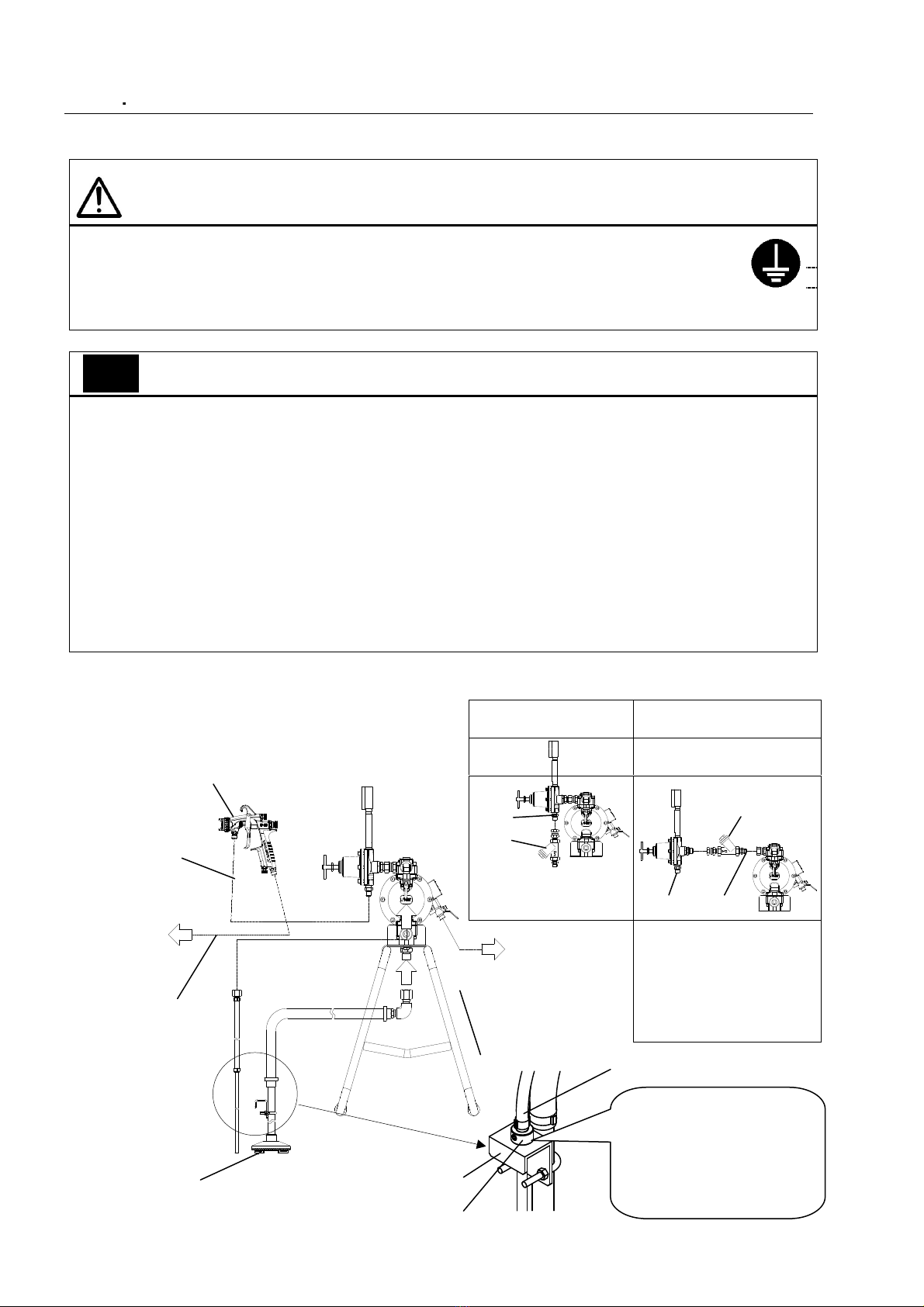

■５作業を始める前に

５－１．設置と接続及び点検

警告

・ホースは、漏れや緩みのないように、確実に接続してください。

作業中にホースが外れた場合、塗料の飛び跳ね、ホースの暴れによるけがなど重大な

障害を及ぼす可能性があります。

・ポンプ、スプレーガン、被塗物及び塗料や溶剤を入れる容器は、アースの接続を確実に行ってください。

アースが不十分ですと、静電気のスパークによる爆発や火災の危険性があります。

重要

・ポンプは雨、水のかかる場所に設置又は、保管しないでください。

ポンプの故障の原因となります。

・供給エアーは、ドライア及びフィルタ（５０ミクロンより細かい物）を通した、清浄なエアーを使用してください。

ポンプの故障や作動不良の原因となります。

・ポンプは塗料ミスト等のかからない場所に設置してください。

塗料ミストが付着すると、ポンプの故障の原因となります。

・メタリック塗料や塗料の大きな塗料をご使用の場合は、塗料中間フィルタ（別売）を仕様し、定期的に内部を洗浄してください。

スプレーガンの詰まり、ブツの発生や塗料減圧の故障の原因となります。

塗料中間フィルタの選定

スプレーガンの詰まり、ブツなどの防止・・・ＴＦ－７（接続ジョイント1/4）：塗料減圧弁出口に設置

塗料減圧弁の保護（圧力計の針上り等がある場合）・・・ＴＦ－７１(接続ジョイント3/8):ポンプ～減圧弁間に設置

・ﾄﾞﾚﾝﾊﾟｲﾌﾟｶﾞｲﾄﾞの磁力を用いてﾄﾞﾚﾝﾎｰｽｾｯﾄを吸上ﾊﾟｲﾌﾟｽﾃｰに固定して、ﾄﾞﾚﾝﾎｰｽｾｯﾄの飛び出しを予防してください。

１．各ホースの取付は、確実に行ってください。

２．吸込ホースセットの濾過網が目詰まりしていないか、確認してください。

ｽﾌﾟﾚｰｶﾞﾝの詰まり、ﾌﾞﾂ等の防止塗料減圧弁の保護

(圧力計の針上がり等が起こる場合)

TF-7を塗料減圧弁(PR-5B)

出口に設置

TF-71を塗料減圧弁(PR-5B)～

ﾎﾟﾝﾌﾟ(DDP-90E､120B)間に設置

塗料中間フィルタのメッシュ

サイズ（TF-7､71共通）

標準装備＃100

オプション＃150

＃200

TF-71

G3/8BG3/8B

G1/4

Ｂ

TF-7

スプレーガン（別売）

塗料ホース

（別売）

エアーホース

（別売）

エアーホース

（別売）

エアー供給源

へ接続

エアー供給源

へ接続

濾過網

【ﾄﾞﾚﾝﾊﾟｲﾌﾟｶﾞｲﾄﾞ】の磁力

を用いてﾄﾞﾚﾝﾎｰｽｾｯﾄを

「吸上ﾊﾟｲﾌﾟｽﾃｰ」に固定し

て、飛び出しを予防して下

さい。

吸上パイプステー

ドレンパイプガイド

ドレンホースセット

0.0MPa

⑥高

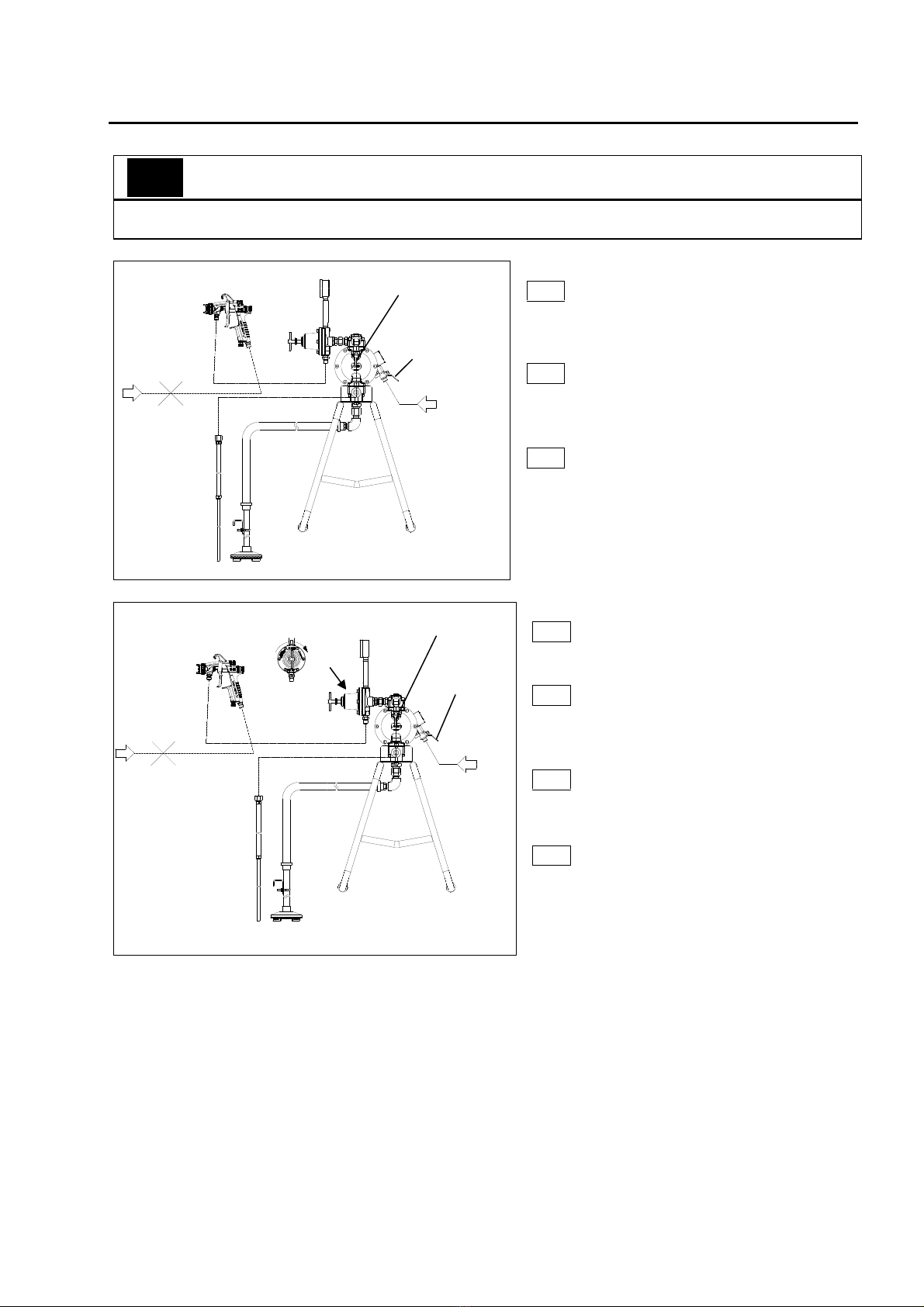

５－２．作動の確認

重要

・ポンプの空運転は、行わないでください。空運転はポンプ故障の原因となります。

手順１

ボールバルブ（エアー用）が閉じているのを

確認して下さい。

手順２

ボールバルブ（ドレン用）が閉じているのを確認

して下さい。

手順３

供給エアー（0.15～0.7ＭＰａ）をポンプ

に送ります。

手順４

ボールバルブ（ドレン用）を開けます。

手順５

ボールバルブ（エアー用）を開けて、ポンプ

が作動するのを確認して下さい。

手順６

塗料減圧弁のハンドルセットを高側へ締込

みます。

手順７

ボールバルブ（エアー用）を閉じて、ポンプが

停止するのを確認して下さい。

④開

⑤開

⑦閉

0.0MPa

②閉

ボールバルブ

(ﾄﾞﾚﾝ用)

①閉

ボールバルブ

(ｴｱｰ用)

③0.15～

0.7MPa

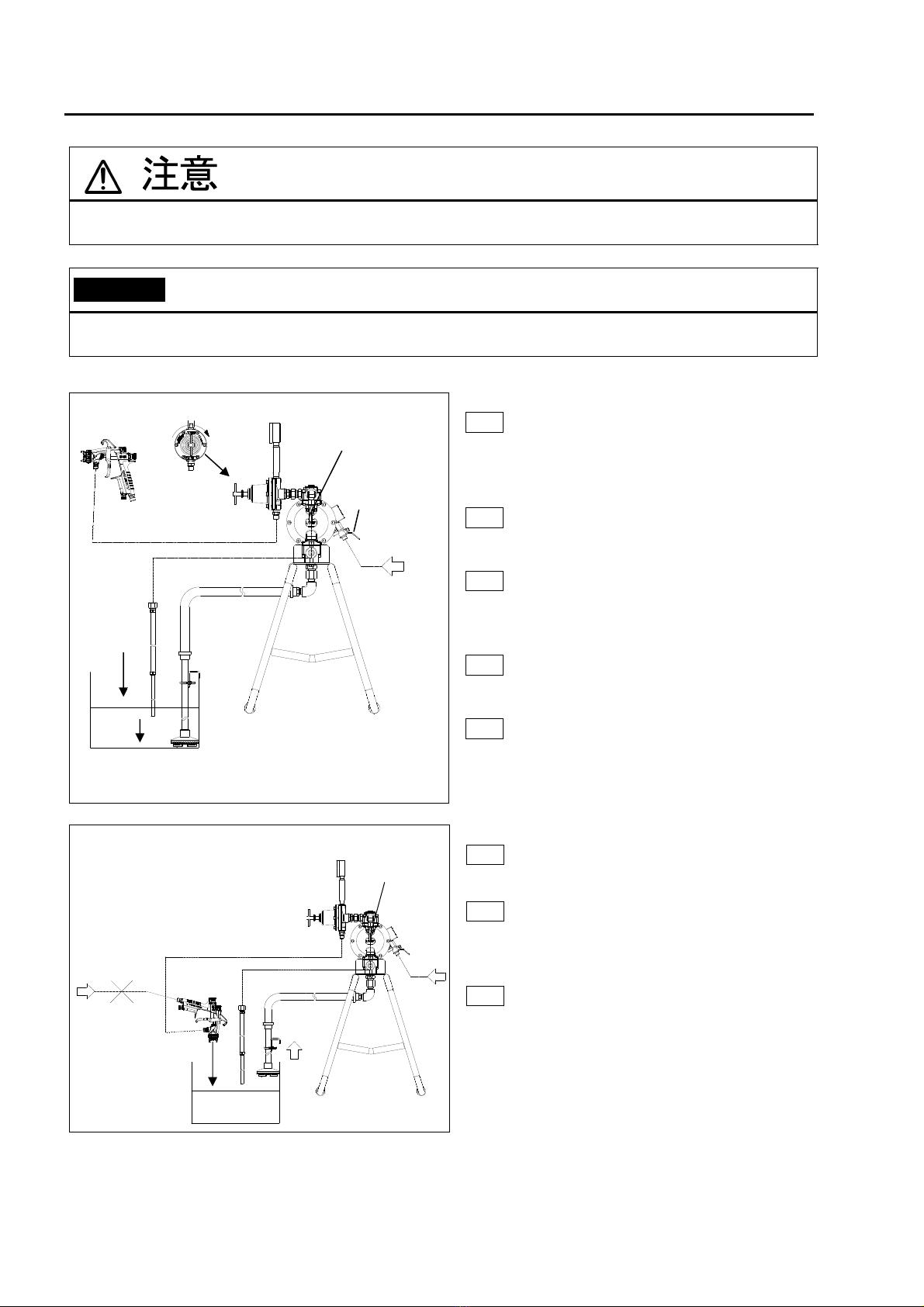

■６．塗装の準備

６－１．ポンプの洗浄

・ご購入後、初めてお使いになる場合、ポンプ内部を洗浄液（３～４リットル）にて洗浄して下さい。

洗浄せずに使用しますと、ポンプ内部の防錆剤により塗装不良が発生する可能性があります。

ワンポイント

・ポンプの洗浄は、スプレーガンの吹付エアーを止めて行うと洗浄液が飛散せず、スプレーガンから吐出

する洗浄液を確認しやすくなります。

手順１

容器（別途ご用意ください）に洗浄液（３～４l）を

入れて、吸込ホースセット及びドレンホースセット

を入れます。

手順２

ボールバルブ（ドレン用）を開けます。

手順３

ボールバルブ（エアー用）を開けて、ポンプを作動

します。

手順４

塗料減圧弁のハンドルセットを高側へ締込みます。

手順５

ドレンホースセットからエアー及び洗浄液が出て

くるのを確認します。

手順６

ボールバルブ（ドレン用）閉じます。

手順７

スプレーガンの引金を引き、洗浄液にエアーが

混入しなくなるまで、吐出します。

手順８

スプレーガンから吐出する洗浄液がきれいに

なったら、吸込ホースセットを容器から持ち上げ

て、スプレーガンから洗浄液が出なくなるまで

ポンプを作動して下さい。

④高

②開

ボールバルブ

(ﾄﾞﾚﾝ用)

③開

ボールバルブ

(ｴｱｰ用)

①洗浄液

3～4 ﾘｯﾄﾙ

⑤

0.0MPa

⑦

⑧

⑥閉
