Anker OCC Manuale utente
Betriebsanleitung (D)
Operating manual (EN)
OCC – OmniOption cash cassette
2|
1. Einleitung........................................................................................................................................................3
1.1. Vorwort ....................................................................................................................................................3
1.2. Hinweise zum Lesen .............................................................................................................................3
1.2.1. Abkürzungen.....................................................................................................................................3
1.2.2. Symbole.............................................................................................................................................4
1.2.3. Zeichen ..............................................................................................................................................4
2. Sicherheit......................................................................................................................................................5
2.1. Bestimmungsgemäßer Gebrauch......................................................................................................5
2.2. Technische Daten ..................................................................................................................................5
2.3. Typenschild.............................................................................................................................................6
2.4. Sicherheitshinweise .............................................................................................................................7
3. Produktbeschreibung ..................................................................................................................................9
3.1. Übersicht .................................................................................................................................................9
3.2. Lieferumfang ..........................................................................................................................................10
3.3. Varianten..................................................................................................................................................10
3.3.1. Varianten der Geldkassette ...........................................................................................................10
3.3.2. Varianten der Basis .........................................................................................................................10
3.4. Zusatzausstattung ................................................................................................................................10
4. Transport ........................................................................................................................................................11
5. Installation......................................................................................................................................................11
5.1. Basis installieren ....................................................................................................................................11
5.1.1. Befestigung der Basis.....................................................................................................................12
5.1.2. Elektrischer Anschluss ...................................................................................................................13
5.2. Geldkassette installieren ......................................................................................................................13
5.3. Zusatzausstattungen............................................................................................................................14
5.3.1. Geldscheinhalter..............................................................................................................................14
5.3.2. Sicherheitssteckschloss ................................................................................................................14
5.3.3. Edelstahlabdeckung........................................................................................................................15
6. Bedienung.......................................................................................................................................................16
6.1. Öffnen der Geldkassette.......................................................................................................................16
6.2. Schließen der Geldkassette .................................................................................................................17
7. WartungundPege......................................................................................................................................17
8. Konformitätserklärung ................................................................................................................................18
Inhaltsverzeichnis
|3
1. Einleitung
1.1. Vorwort
Diese Betriebsanleitung enthält wichtige Hinweise, um die Geldkassette OCC sicher und
sachgerecht zu betreiben. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und
Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer zu erhöhen.
Die Betriebsanleitung muss ständig am Einsatzort der Geldkassette OCC verfügbar sein. Die
Geldkassette OCC darf nur von eingewiesenem Personal benutzt werden.
Insbesondere sind folgende Punkte zu beachten:
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden, die beauftragt ist, mit
der Geldkassette OCC zu arbeiten. Darunter ist zu verstehen:
Bedienung, einschließlich Befüllen, Abnehmen und Aufsetzen der Geldkassette OCC auf die
Basis, Pege und Transport.
Das verwendende Unternehmen hat dafür zu sorgen, dass die Geldkassette OCC immer nur
in einwandfreiem Zustand benutzt wird.
Eigenmächtige Veränderungen an der Geldkassette OCC schließen eine Haftung durch
ANKER für daraus resultierende Schäden aus.
Dieses Produkt ist laut bestimmungsgemäßen Gebrauch nur für gewerbliche Zwecke
zulässig.
Verwendung nicht freigegebener Zubehörfunktionalitäten an der Geldkassette OCC
schließen eine Haftung durch die ANKER für daraus resultierende Schäden aus.
Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die allgemein gültigen
Sicherheits- und Unfallverhütungsvorschriften.
1.2. Hinweise zum Lesen
1.2.1. Abkürzungen
Abkürzung Bedeutung
CCC Cash & carry cassette
ECC Euro cash cassette
OCC OmniOption cash cassette
SCC Standard cash cassette
UCC Universal cash cassette
DC Gleichstrom
4|

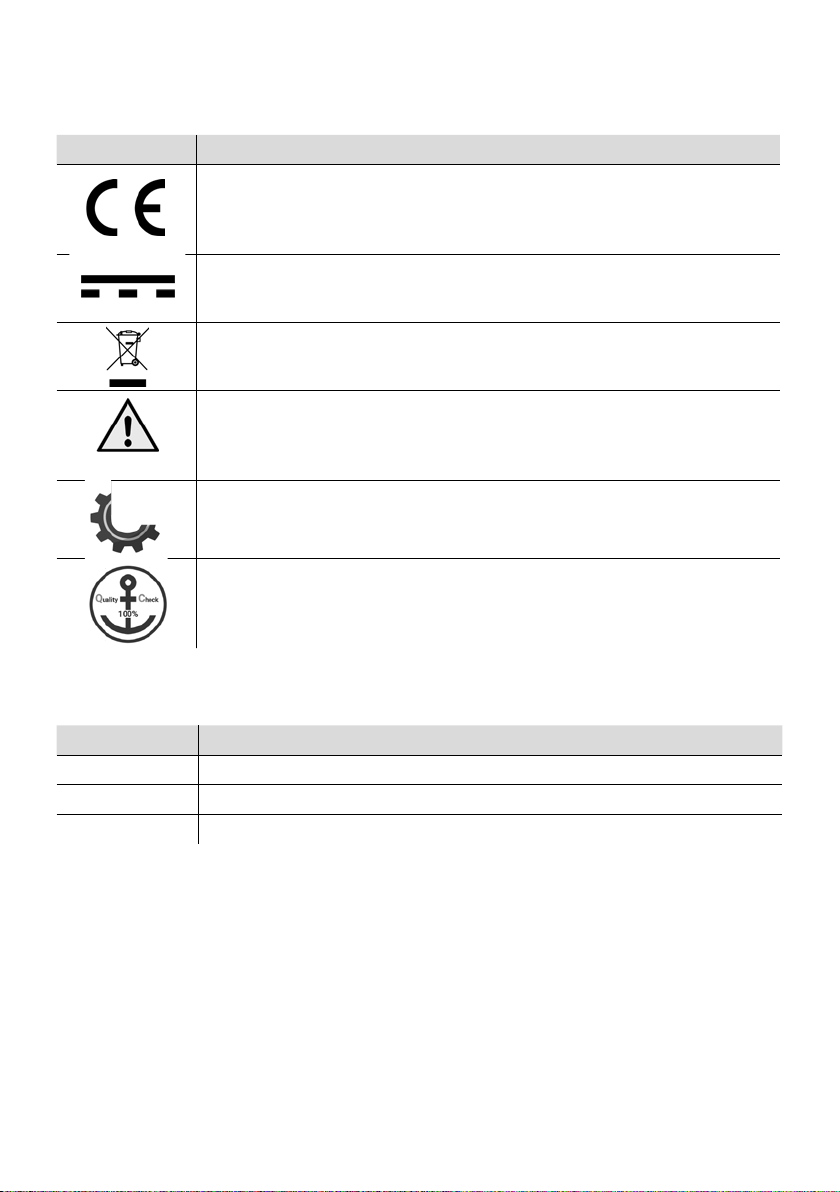

1.2.2. Symbole
Symbol Bedeutung
CE-Zeichen
Kennzeichnet Produkte, die mit allen anzuwendenden Richtlinien der
europäischen Gemeinschaft konform sind
DC-Zeichen
Schaltzeichen für Gleichstrom, angelsächsisch
WEEE-Zeichen
Symbol zur Kennzeichnung von Elektrogeräten
Warnhinweis
Dieser Warnhinweistext nennt die Gefährdung und die Folgen sowie die
Anweisung der Abhilfe.
Sachschaden
Dieses Symbol kennzeichnet Texte, Anweisungen und Darstellungen, die
vor einem Sachschaden warnen.
100% Quality Check
Alle ANKER Produkte mit diesem Siegel wurden auf ihre Funktionsfähig-
keit überprüft
1.2.3. Zeichen
Zeichen Bedeutung
• Aufzählungszeichen der 1. Ebene
- Aufzählungszeichen der 2. Ebene
Anweisung
|5
2. Sicherheit
2.1. Bestimmungsgemäßer Gebrauch
Die Geldkassette OCC ist bestimmungsgemäß nur für gewerbliche Zwecke zulässig.
Die Geldkassette OCC ist bestimmungsgemäß zum Aufbewahren von Geldmünzen und
Geldscheinen entwickelt worden.
Die Geldkassette OCC darf nur in Räumen betrieben werden, in denen die Umgebungsbedin-
gungen für den Betrieb, wie unter Punkt 2.2 beschrieben, eingehalten werden.
Voraussetzung für den bestimmungsgemäßen Gebrauch ist, dass an der Geldkassette OCC
zumindest angelerntes Bedienpersonal arbeitet, so dass alle üblichen Bedingungen und ggf.
Gefahren als bekannt vorausgesetzt werden können.
2.2. Technische Daten
Abmessungen und Gewichte
Benennung Wert
Breite x Höhe x Tiefe 459 mm x 100 mm x 161 mm
Gewicht Geldkassette ca. 1,7 kg
Gewicht Basis ca. 1,4 kg
Umgebungsbedingungen
Betrieb • Temperatur: 0° C - 50° C
• Feuchte: 10 % - 90 %, keine Kondensation
Lagerung • Temperatur: -20° C - 60° C
• Feuchte: 5 % - 90 %, keine Kondensation
Geräusche Der arbeitsplatzbezogene Emissionswert liegt unter 70 dB (A).
Lebensdauer Bei bestimmungsgemäßem Gebrauch liegt die Lebensdauer bei
mindestens 1.000.000 Öffnungszyklen
6|
Elektrische Daten (lieferbare Ausführungen)
Benennung Wert
Stromversorgung 12V DC +/- 5 % max. 2,00 A
24V DC +/- 5 % max. 1,00 A
36V DC +/- 5 % max. 0,65 A
Bestromungszeit 80 - 300 ms
Funktionshäugkeit max. 20 Öffnungen / Min.
Anschluss Anschlussbuchse an der Basis
• Type: 5-polig DIN-Buchse DIN 41524
• Belegung:
- Pin 1: Magnet
- Pin 2: Masse (Basisblech)
- Pin 3: Rückmeldeschalter
- Pin 4: Magnet
- Pin 5: Rückmeldeschalter
Das für den Betrieb des Kassensystems benötigte Netzteil muss
den Anforderungen der Niederspannungsrichtlinie 2014/35/EU
sowie dem Kapitel Q.1 der DIN EN / IEC / UL / CSA 62368-1
entsprechen (Stromquelle mit begrenzter Leistung).
Rückmeldeschalter Kontakt geschlossen, wenn Geldkassette geöffnet. Die Polarität
des Magneten ist beliebig.
USB-Anschluss Bitte fordern Sie die Spezikationen bei ANKER an.
Achtung!
Für den bestimmungsgemäßen Betrieb mit einem Kassensystem /
POS Komponente (z.B. Drucker) ist immer eine Freilaufdiode erforder-
lich. Ein Anschluss ohne Freilaufdiode ist unzulässig.

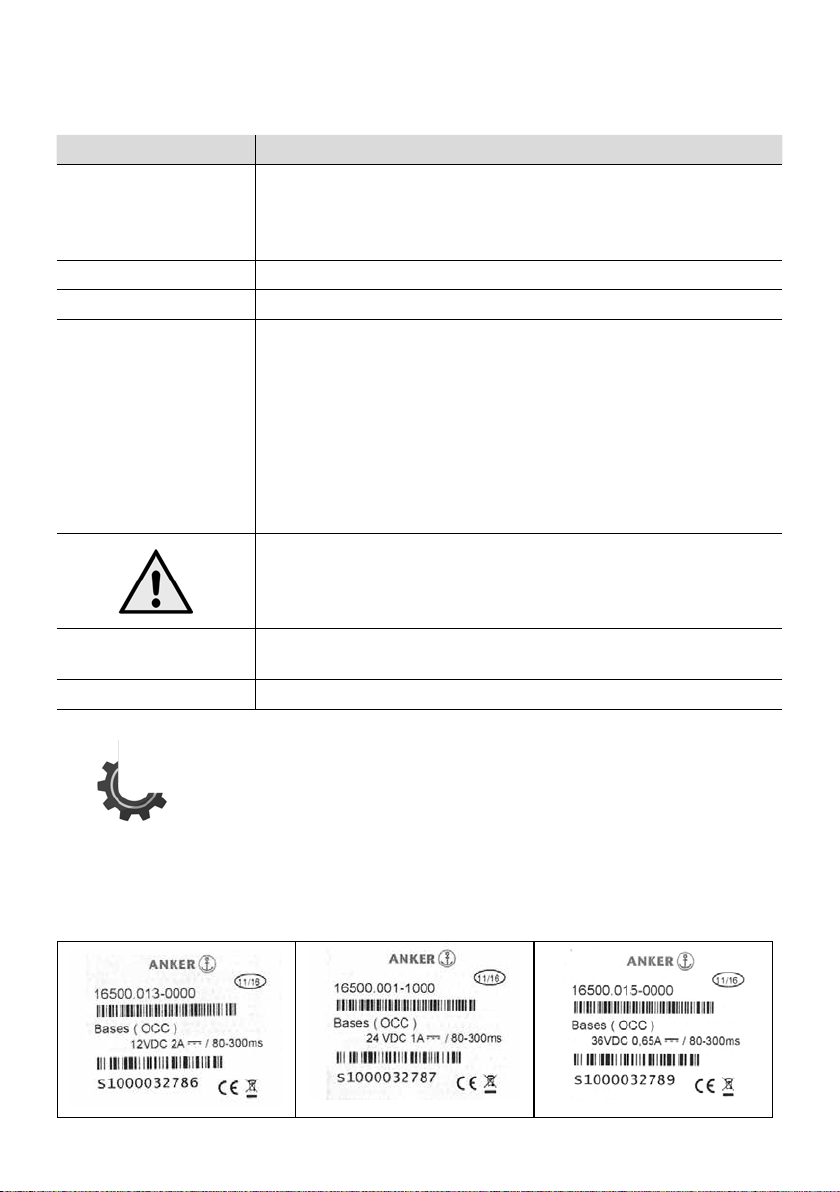

2.3. Typenschild
Typenschilder OCC
|7
2.4. Sicherheitshinweise
Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen Verletzungen oder
zu Beschädigungen der Geldkassette führen.
• Allen Personen, die mit der Geldkassette umgehen, muss die Betriebsanleitung bekannt
sein. Sie müssen deren Inhalte verstanden haben.
• Der Aufbewahrungsort der Betriebsanleitung(en) muss allen an der Kasse tätigen Personen
bekannt sein. Sie müssen jederzeit Zugriff auf die Betriebsanleitung(en) haben.
• Die Geldkassette darf nur ihrer Bestimmung gemäß verwendet werden.
• Der Einsatz der Geldkassette im privaten Bereich z.B. als Spielzeug ist untersagt.
• Die Geldkassette muss mindestens einmal am Tag auf äußerlich erkennbare Schäden und
Mängel überprüft werden.
• Mitarbeiter sensibilisieren, bei nicht korrekter Funktion, die Kasse nicht weiter zu verwenden
und Fachpersonal (z.B. Elektriker) hinzuzuziehen.
• Bei sichtbaren Mängeln oder Beschädigungen darf die Kasse nicht in Betrieb gehen oder
muss sofort außer Betrieb genommen werden.
• Arbeiten an der Kasse dürfen nur von ausgebildeten Fachkräften durchgeführt werden.
• Die elektrischen Betriebsmittel müssen regelmäßig entsprechend den gesetzlichen Arbeits-
schutzbedingungen geprüft werden.
• Korrekter Anschluss an den FI der Hauptversorgung, Funktion des FI regelmäßig kontrollieren.
• Das Kassensystem wird über ein Stromversorgungskabel mit Stecker betrieben.
• In der Nähe des Kassensystems muss eine eindeutig gekennzeichnete Netztrennvorrich-
tung installiert sein.
• Umgehen der Sicherheitseinrichtungen untersagen. Die Kassette darf nur mit ordnungsge-
mäß angebrachten und funktionsfähigen Schutzeinrichtungen betrieben werden.
• Anschluss nur durch Fachpersonal.
• Vor Anschluss sollte eine Überprüfung der spannungsführenden Teile auf Beschädigung
erfolgen.
• Lose Verbindungen, defekte Kabel etc. sofort auswechseln. Arbeiten nur nach Trennung
von der Energiezufuhr durchführen. Kabel dürfen nicht eingeklemmt bzw. gequetscht
werden. Kabel müssen so verlegt sein, dass sie keine Stolperfalle bilden oder beschädigt
werden können.
8|
• Bei allen Arbeiten an der Kasse sind die gesetzlichen Vorschriften zu beachten.
• Reparaturarbeiten dürfen nur von entsprechend unterwiesenen Fachkräften durchgeführt
werden.
• Arbeiten an der elektrischen Ausrüstung dürfen nur von dafür qualizierten Fachkräften
durchgeführt werden.
• Bei allen Arbeiten an elektrischen Bauteilen müssen die gesetzlichen und berufsgenossen-
schaftlichen Vorschriften eingehalten werden.
• Beim Austausch von Bauteilen nur die von ANKER freigegebenen Bauteile verwenden.
Instandhaltungshinweise und Einbauanleitungen der Zulieferdokumente sind zu beachten.
• Für nachträglich integrierte Komponenten und Umbauten, hat der Betreiber eine
entsprechende Bewertung der Gefährdungen vorzunehmen.
• Nur von ANKER freigegebenes Zubehör verwenden. Bei Verwendung nicht freigegebenem
Fremdzubehörs, übernimmt Anker Kassensysteme keine Haftung für daraus resultierende
Schäden.
• Außerbetriebnahme nur durch Hersteller oder Fachrma. Beachtung der Betriebsanleitung.
• Die Kassette darf nur durch Personen montiert, bedient, gereinigt werden, die über eine
entsprechende Fachausbildung verfügen, mit der Betriebsanleitung vertraut sind und über
ausreichend Erfahrung verfügen, um die Kassette zu bedienen.
• Der Schlüssel zum mechanischen Öffnen der Geldkassette sollte aus Sicherheitsgründen
nur zum Öffnen verwendet werden und nicht ständig im Schloss stecken.
• Die Geldkassette erfüllt die einschlägigen Sicherheitsbestimmungen für Einrichtungen der
Informationstechnik, insbesondere EN 62386-1 und darf nur in Anlagen eingesetzt werden,
die diese Anforderungen ebenfalls erfüllen.
• Dieses Produkt entspricht dem „Gesetz über die elektromagnetische Verträglichkeit von
Betriebsmitteln“ EMVG – Dies ist die Umsetzung der EU-Richtlinie.
• Die Geldkassette entspricht der EU-Richtlinie 2011/65/EU zur RoHS-Konformität.
• Dieses Gerät ist berechtigt, in Übereinstimmung mit den Deutschen EMVG, das
EG-Konformitätszeichen – CE – zu führen.
|9
3. Produktbeschreibung
Die ANKER Geldkassette OCC dient zum sicheren Aufbewahren von Geldmünzen und Geld-
scheinen am Kassenplatz.
• Elektrische Ansteuerung und Statusüberwachung durch das POS-System
• Gute Übersicht durch modularen Aufbau
• Robustes Kunststoffgehäuse aus ABS
• Leichtgängige Mechanik
• 2-teiliges Konzept:
- Fest installierte Basis
- Einrastende, verriegelnde Geldkassette
• Einfache Entnahme der Geldkassette und leichter Transport

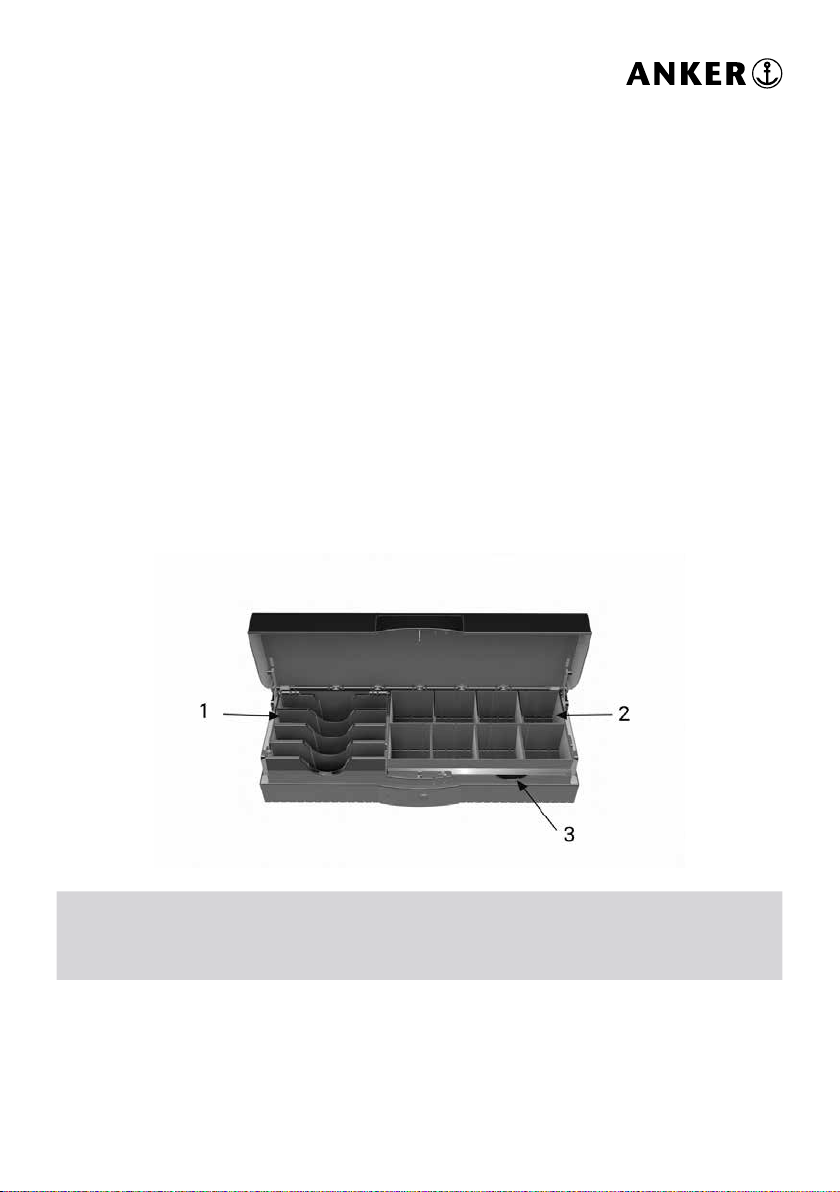

3.1. Übersicht
1. 4 Scheinfächer 168 x 90 x 140 mm
2. 8 Münzfächer mit Münzeinsatz 260x 60 136
3. Ablage
10 |
3.2. Lieferumfang
Zum Betrieb der Geldkassette in einem POS-System sind folgende Komponenten notwendig,
die einzeln bestellt werden können.
Basis Die Basis wird ohne weitere Komponenten geliefert.
Anschlusskabel Entsprechend den Anforderungen des POS-Systems.
Geldkassette • Kassette
• 2 Schlüssel
• Geldscheinfach
• Münzfach
3.3. Varianten
3.3.1. Varianten der Geldkassette
• Farbvarianten
• Schließvarianten
3.3.2. Varianten der Basis
• Basis in 3 Varianten für unterschiedliche Nennspannungen und Mikroschalter zur Status-
abfrage
• USB-Basis mit Auslösemagnet, Mikroschalter und USB-Interface Elektronik
• Kundenspezische Basis mit Auslösemagnet, Mikroschalter und kundenspezischem
Interface zum Anschluss an verschiedene POS-Systeme
• Weitere kundenspezische Auslösungen auf Anfrage
3.4. Zusatzausstattung
• Geldscheinhalter
• Sicherheitssteckschloss zur zusätzlichen individuellen Absicherung
• Edelstahlabdeckung
• Münzeinsätze
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali Anker Registratore di cassa
Manuali Registratore di cassa popolari di altre marche
Sharp
Sharp XE-A137-WH Operation Manuale rapido
Sharp
Sharp XE-A203 - Cash Register Thermal Printing Graphic Logo... Manuale utente
TEC
TEC TEC MA-1060 Manuale utente
Casio
Casio PCR-408 Istruzioni per il montaggio
ELCOM
ELCOM Euro-2100TE Manuale utente
American Changer
American Changer CLASSIC Series Manuale utente
