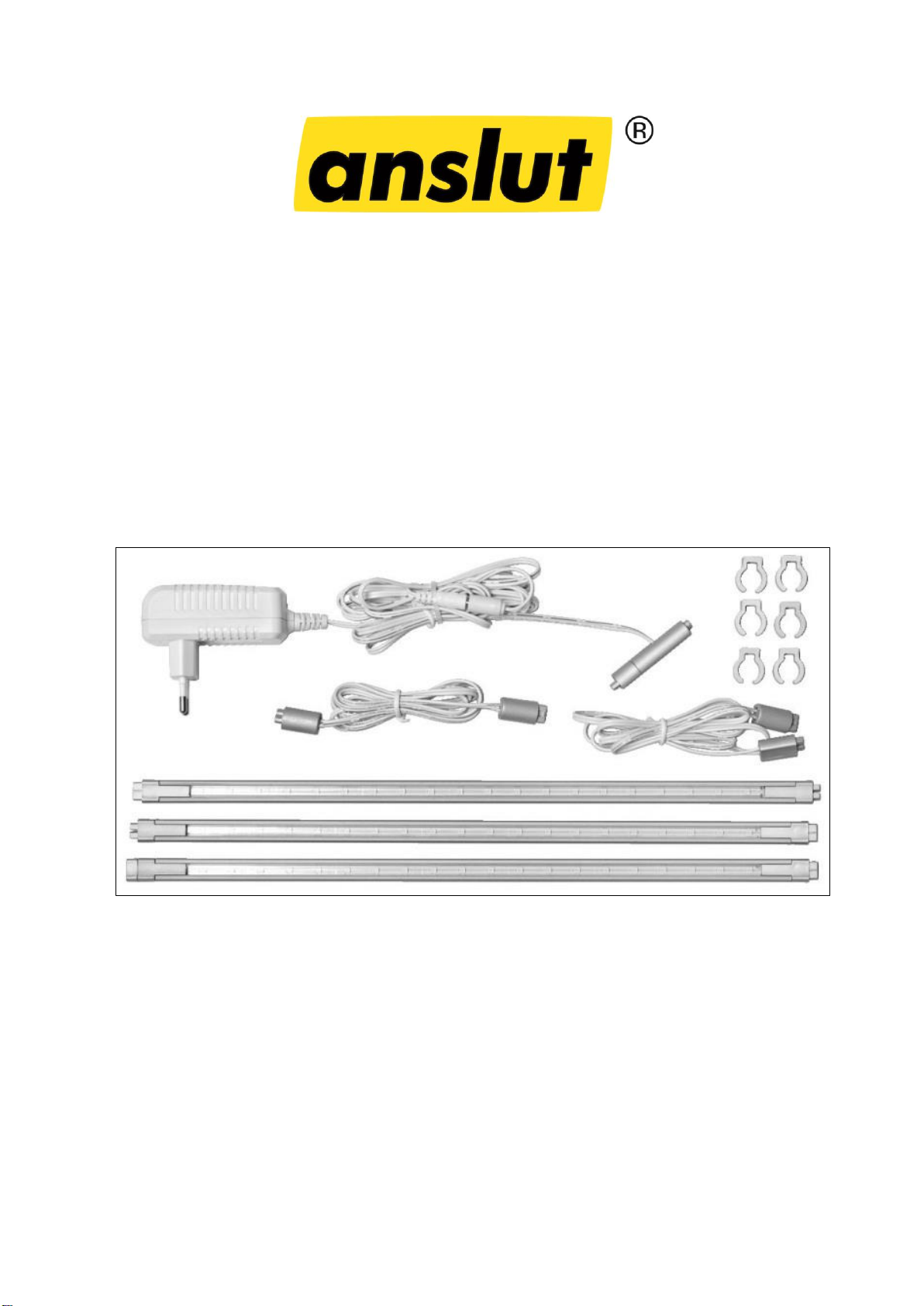

Anslut 423-308 Manuale utente

Bruksanvisning för LED-list

Bruksanvisning for LED-list

Instrukcja obsługi listwy LED

User Instructions for LED Strip

423-308

Bruksanvisning i original

Instrukcja obsługi w oryginale

User instructions in original

15.01.2015 © Jula AB

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

Spara bruksanvisningen för framtida referens.

Kontrollera att alla anslutningar är korrekt gjorda innan produkten tänds.

Om produkten inte fungerar, kontrollera att kretsen är spänningssatt.

Håll barn på behörigt avstånd från produkten när den används.

Om tillåten maximispänning överskrids kan produkten skadas eller dess livslängd förkortas.

Om tillåten maximitemperatur överskrids kan produkten skadas eller dess livslängd förkortas.

TEKNISKA DATA

Märkspänning transformator in

230 VAC / 50 Hz

Märkspänning transformator ut

12 VDC

Effekt

3 x 1,6 W

Antal LED

3 x 20 st

Färgtemperatur

2800 K

Ljusflöde

3 x 80 lm

LED-list, mått

357 x 12 x 10 mm

Kabellängd

1500 mm

Drifttemperatur

-20 till 40 °C

Förvaringstemperatur

-20 till 45 °C

HANDHAVANDE

1. Mät avståndet mellan armaturens ändar, märk ut och montera fästena med självgängande skruv.

2. För in armaturens ändar i fästena och vrid 90°.

3. Anslut sladden till armaturen.

4. Anslut nätsladden och tänd.

MONTERINGSANVISNINGAR

1. Mät avståndet mellan armaturens ändar,

märk ut och montera fästena med

självgängande skruv.

2. För in armaturens ändar i fästena och vrid

90°.

3. Anslut sladden till armaturen (fig. A) eller

anslut till en annan armatur (fig. B).

4. Anslut nätsladden och tänd.

SVENSKA

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon

0200-88 55 88.

Jula AB, Box 363, 532 24 SKARA

www.jula.se

NORSK

SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

Ta vare på bruksanvisningen for fremtidig referanse.

Kontroller at alle tilkoblinger er korrekt utført før produktet slås på.

Hvis produktet ikke fungerer, må du kontrollere at kretsen er spenningssatt.

Hold barn på god avstand fra produktet når det er i bruk.

Hvis den tillatte maksimale spenningen overskrides, kan produktet bli skadet eller levetiden

forkortes.

Hvis den tillatte maksimale temperaturen overskrides, kan produktet bli skadet eller levetiden

forkortes.

TEKNISKE DATA

Merkespenning transformator inn

230 V AC / 50 Hz

Merkespenning transformator ut

12 V DC

Effekt

3 x 1,6 W

Antall LED

3 x 20 stk.

Fargetemperatur

2800 K

Lysstrøm

3 x 80 lm

LED-list, mål

357 x 12 x 10 mm

Kabellengde

1500 mm

Driftstemperatur

-20 til 40 °C

Oppbevaringstemperatur

-20 til 45 °C

BRUK

1. Mål avstanden mellom endene på armaturen, merk av og monter festene med selvgjengende

skruer.

2. Før armaturens ender inn i festene og drei 90°.

3. Koble ledningen til armaturen.

4. Koble til nettledningen og slå på lyset.

MONTERINGSANVISNINGER

1. Mål avstanden mellom endene på

armaturen, merk av og monter festene

med selvgjengende skruer.

2. Før armaturens ender inn i festene og drei

90°.

3. Koble ledningen til armaturen (fig. A) eller

koble til en armatur (fig. B).

4. Koble til nettledningen og slå på lyset.

NORSK

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon

67 90 01 34.

Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG

www.jula.no

POLSKI

ZASADY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi!

Zachowaj niniejszą instrukcję obsługi w celu przyszłego użycia.

Zanim zaświecisz produkt, upewnij się, czy wszystkie podłączenia zostały właściwie wykonane.

Jeśli produkt nie działa, sprawdź, czy obieg jest pod napięciem.

Upewnij się, że dzieci znajdują się w bezpiecznej odległości od pracującego produktu.

W razie przekroczenia dozwolonego maksymalnego napięcia produkt może ulec uszkodzeniu lub

jego żywotność może ulec skróceniu.

W razie przekroczenia dozwolonej maksymalnej temperatury produkt może ulec uszkodzeniu lub

jego żywotność może ulec skróceniu.

DANE TECHNICZNE

Napięcie znamionowe transformatora

wejściowe

230 V AC / 50 Hz

Napięcie znamionowe transformatora

wyjściowe

12 V DC

Moc

3 x 1,6 W

Liczba diod LED

3 x 20 szt.

Temperatura barwowa

2800 K

Strumień świetlny

3 x 80 lm

Listwa LED, wymiary

357 x 12 x 10 mm

Długość kabla

1500 mm

Temperatura pracy

od -20 do 40°C

Temperatura przechowywania

od -20 do 45°C

OBSŁUGA

1. Zmierz odległość pomiędzy końcami oprawy, wymierz i zamontuj mocowania za pomocą wkrętów

samogwintujących.

2. Wprowadź końce oprawy w mocowania i przekręć o 90°.

3. Podłącz kabel do oprawy.

4. Podłącz kabel zasilania i włącz.

INSTRUKCJA MONTAŻU

1. Zmierz odległość pomiędzy końcami

oprawy, wymierz i zamontuj mocowania

za pomocą wkrętów samogwintujących.

2. Wprowadź końce oprawy w mocowania i

przekręć o 90°.

3. Podłącz kabel do tej oprawy (rys. A) lub

innej (rys. B).

4. Podłącz kabel zasilania i włącz.

POLSKI

Z zastrzeżeniem prawa do zmian. W razie ewentualnych problemów skontaktuj się telefonicznie

z naszym działem obsługi klienta pod numerem 801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

www.jula.pl

ENGLISH

SAFETY INSTRUCTIONS

Read the User Instructions carefully before use.

Save these instructions for future reference.

Check that all connections are properly made before switching on the product.

If the product does not work, check that the circuit is supplied with voltage.

Keep children at a safe distance from the product when it is in use.

If the permitted maximum voltage is exceeded this can damage the product, or reduce its useful

life.

If the permitted maximum temperature is exceeded this can damage the product, or reduce its

useful life.

TECHNICAL DATA

Rated voltage of transformer, in

230 VAC / 50 Hz

Rated voltage of transformer, out

12 VDC

Output

3 x 1,6 W

No. of LEDs

3 x 20

Colour temperature

2800 K

Luminous flux

3 x 80 lm

LED strip, size

357 x 12 x 10 mm

Cord length

1500 mm

Operating temperature

-20 to 40°C

Storage temperature

-20 to 45°C

OPERATION

1. Measure the distance between the ends of the light, and mark out and fit the fasteners with the

self-tapping screws.

2. Insert the ends of the light in the fasteners and turn 90°.

3. Connect the cord to the light.

4. Connect the power cord and switch on.

INSTALLATION INSTRUCTIONS

1. Measure the distance between the ends of

the light, and mark out and fit the

fasteners with the self-tapping screws.

2. Insert the ends of the light in the fasteners

and turn 90°.

3. Connect the cord to the light (fig. A) or

connect to another light (fig. B).

4. Connect the power cord and switch on.

ENGLISH

Jula reserves the right to make changes. In the event of problems, please contact our service

department.

www.jula.com
