ANSMANN 247PD Manuale utente

ANSMANN AG

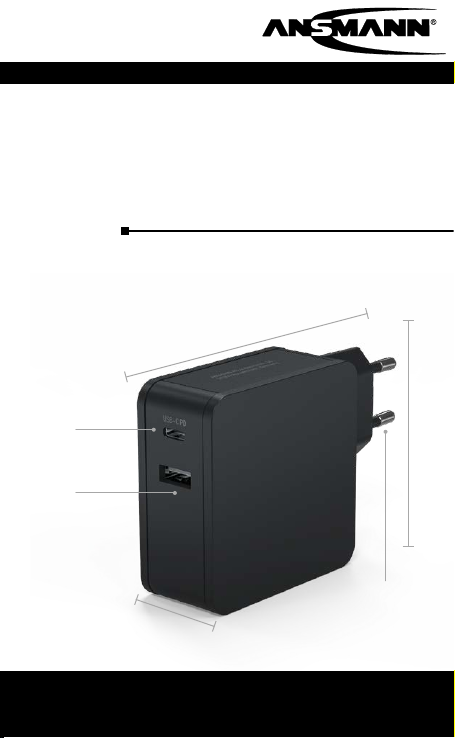

HOME CHARGER 247PD

MANUAL

1001-0095

102,5 mm

65 mm

30 mm

INPUT - AC:

110 - 240 V

OUTPUT

USB Type C:

5 V - 20 V

max. 3.000 mA

OUTPUT

USB:

5 V max. 2.400 mA

Deutsch | English | Français | Español | Português

DE - VORWORT

Sehr geehrte Kundin, sehr geehrter Kunde,

herzlichen Dank, dass sie sich für ein ANSMANN USB-PD-Ladegerät

entschieden haben. Die Bedienungsanleitung hilft Ihnen, die

Funktionen Ihres neuen USB-PD-Ladegeräts optimal zu nutzen. Wir

wünschen Ihnen viel Freude mit Ihrem neuen Produkt.

Ihr ANSMANN Team

SICHERHEITSHINWEISE

Vor Inbetriebnahme Bedienungsanleitung sorgfältig lesen und

Sicherheitshinweise beachten.

Das Produkt kann durch Stöße, Schläge oder einen Fall aus

bereits geringer Höhe beschädigt werden. Behandeln Sie das

Produkt sorgfältig!

Bei Beschädigungen am Gehäuse, Stecker oder Kabel das Gerät

nicht in Betrieb nehmen, wenden Sie sich an den autorisierten

Fachhandel!

Gerät darf nur in geschlossenen, trockenen Räumen betrieben

werden!

Um Brandgefahr bzw. die Gefahr eines elektronischen Schlages

auszuschließen, ist das Gerät vor Feuchtigkeit und Regen zu

schützen!

Reinigungs- und Wartungsarbeiten nur bei gezogenen

Netzstecker durchführen!

Gerät nicht öffnen!

Von Kindern fernhalten! Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Gerät spielen!

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit

eingeschlossen) bestimmt, welche eingeschränkte körperliche,

sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende

Erfahrungen und Kenntnis im Umgang mit diesem Geräte haben.

Solche Personen müssen von einer für ihre Sicherheit verant-

wortlichen Aufsichtsperson zuerst instruiert oder während der

Gerätebedienung beaufsichtigt werden!

Nichtbeachtung der Sicherheitshinweise kann zu Schäden am

Gerät oder zu gefährlichen Verletzungen von Personen führen!

Wenn Sie Fragen haben, kontaktieren Sie bitte Ihren lokalen

Händler oder unseren Service.

Deutsch | English | Français | Español | Português

Das Produkt darf nicht dauerhaft in Verbindung mit einem Rei-

seadapter verwendet werden.

INBETRIEBNAHME

PD fähig USB-C-PD fähig PD fähig Schnelles Laden

Hohe Leistung

LADEN VON GERÄTEN

Um ein Gerät, wie z.B. ein Smartphone, zu laden, verwenden Sie bitte

ein geeignetes USB-PD-Kabel oder das Original-Ladekabel für Ihr

Gerät. Das USB-PD-Ladegerät besitzt einen Typ-C und USB-A Ausgang.

Verwenden Sie bitte hierfür ein geeignetes Typ-C Kabel. Stecken Sie

den USB-/Typ-C Stecker des Kabels in das USB-PD-Ladegerät und das

andere Ende in Ihr Gerät. Der Ladevorgang startet automatisch.

Das USB-PD-Ladegerät verfügt über USB und über ein Power Delivery

(PD) Protokoll. Um diese Technologie benutzen zu können prüfen Sie

bitte, ob ihr Endgerät entsprechend kompatibel ist.

Das gleichzeitige Aufladen mehrerer Endgeräte ist eingeschränkt

möglich. Dies ist vom gesamten benötigten Ladestrom und der

Ladespannung abhängig.

Das USB-PD-Ladegerät schaltet nach erfolgreicher Ladung

automatisch ab. Bitte trennen Sie nach erfolgtem Ladevorgang Ihr

Gerät von dem USB-PD-Ladegerät.

Abhängig von der benötigten Ausgangsleistung, kann sich das

USB-PD-Ladegerät leicht erwärmen.

BETRIEB

HINWEIS-NETZSPANNUNG 110-240V

Das USB-PD-Ladegerät ist für eine Netzspannung von 110-240V

geeignet und daher weltweit einsetzbar. Beachten Sie, dass hierzu

gegebenenfalls ein länderspezifischer Adapter notwendig ist.

HINWEIS-POWER DELIVERY

Automatische Erkennung: keine manuellen Einstellungen oder

Änderungen notwendig, wichtig sind nur die richtigen

Komponenten (Kabel und Endgerät müssen PD fähig sein).

Bei der extremen Menge an unterschiedlichen PD Endgeräten und

deren Software/ Firmware Versionen, kann es vorkommen, dass

die Funktion nicht erkannt wird oder einwandfrei und vollständig

unterstützt wird.

Endgeräte, deren originale Ladegeräte mehr als 45W Ausgangs-

nennleistung benötigen werden mit diesem Ladegerät langsamer

geladen.

WARNUNG

Wichtig ist, dass alle Endgeräte, die per USB PD geladen werden

sollen, für das PD-Protokoll geeignet sind.

Stellen Sie sicher, dass Ihr Endgerät (Smartphone, Tablet, Note-

book, Konsole oder andere Anwendungen) für eine der Ausgangs-

spannungen 5V/9V/12V/15V/19V/20V geeignet ist.

PFLEGE

Trennen Sie das Gerät vor der Reinigung und bei längerem Nichtge-

brauch vom Netz.

Reinigen Sie das Ladegerät nur mit trockenen, weichen Tüchern.

TECHNISCHE DATEN

1. Eingang: AC 110-240V | 50-60Hz | max. 1A

2. Ausgang: USB-A: 5V/2.4A

USB Type-C (PD): 5V/3A

9V/3A

12V/3A

15V/3A

19V/2.25A

20V/2.25A

3. Max. Ausgangsleistung: 45W (PD)

4. Max. Außentemperatur: 0°C…30°C

Deutsch | English | Français | Español | Português

UMWELTHINWEISE

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Entsorgen

Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über

Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell

geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer

Entsorgungseinrichtung in Verbindung. Führen Sie alle Verpackungs-

materialien einer umweltgerechten Entsorgung zu.

HAFTUNGSAUSSCHLÜSSE

Die in dieser Bedienungsanleitung enthaltenen Informationen können

ohne Vorankündigung geändert werden. ANSMANN übernimmt keine

Haftung für direkte, indirekte, zufällige oder sonstige Schäden oder

Folgeschäden, die durch unsachgemäße Handhabung oder durch

Missachtung der in dieser Bedienungsanleitung enthaltenen

Informationen entstehen.

GARANTIEHINWEISE

Auf das Gerät bieten wir eine dreijährige Garantie. Bei Schäden am

Gerät, die infolge Nichtbeachtung der Bedienungsanleitung

entstehen, kann keine Garantie gewährt werden.

Unsere Garantiebestimmungen finden Sie online unter

www.ansmann.de

Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir

keine Haftung. 06/2019

EN - FOREWORD

Dear Customer,

Many thanks for choosing an ANSMANN USB-PD charger. The operating

instructions will help you to get the best from the functions of your

new USB-PD charger. We hope you enjoy your new product.

Your ANSMANN Team

SAFETY INSTRUCTIONS

Read the operating instructions carefully before first use and

observe the safety instructions.

The product can be damaged by impacts, shocks or being drop-

ped, even from low heights. Handle the product carefully!

Do not use the device if there is damage to the housing, plug or

cable. Contact the authorised dealer!

The device must only be operated in closed, dry rooms!

In order to prevent any risk of fire or electric shock, the device

must be protected from moisture and rain!

Only carry out cleaning and maintenance tasks with the mains

plug disconnected!

Do not open the device!

Keep away from children! Children should be supervised in order

to ensure that they do not play with the device!

This device is not to be used by persons (including children) who

have restricted physical, sensory or mental capabilities or who

do not have adequate experience and knowledge in handling

this device. Such persons must be instructed beforehand by a

supervisory person who is responsible for their safety or must be

supervised during the use of the device!

Failure to observe the safety instructions can result in dangerous

injuries to persons or damage to the device!

If you have questions please contact your local dealer or our

service department.

The product must not be used permanently in conjunction with a

travel adapter.

Deutsch | English | Français | Español | Português

USE

PD capable PD capableUSB Type C PD

capable

Quick charging

High power

CHARGING DEVICES

In order to charge a device, such as a smartphone for example, please

use a suitable USB-PD cable or the original charge cable for your

device. The USB-PD charger has a Type-C and USB-A output. Please

use a suitable Type-C cable for this. Insert the USB / Type-C plug of

the cable into the USB-PD charger and the other end into your device.

The charging process starts automatically.

The USB-PD charger has both USB and Power Delivery (PD) protocols.

In order to be able to use this technology, please check that your

end-device is compatible.

Simultaneous charging of multiple end-devices is possible with

restrictions. This is dependent on the total required charge current

and charge voltage.

The USB-PD charger switches off automatically once the charging is

complete. Please disconnect your device from the USB-PD charger

once the charging process is complete.

The USB-PD charger may heat up a little depending on the output

power required.

USE

NOTE: MAINS VOLTAGE 110-240V

The USB-PD charger is suitable for a mains voltage of 100-240V and

so can be used throughout the world. Please note that a suitable

country-specific adapter may be required for this.

NOTE: POWER DELIVERY

Automatic detection: No manual adjustments or changes re-

quired - only the correct components are required (cable and

end-device must be PD-compatible).

With the huge number of different PD end-devices and their soft-

ware/ firmware versions, it is possible that the function is not

detected or that it is not fully or flawlessly supported.

End-devices whose original chargers require more than 45W of

rated output power will charge slower with this charger.

WARNING

It is important that all end-devices to be charged with the USB PD

charger are suitable for the PD protocol.

Ensure that your end-device (smartphone, tablet, notebook,

console or other applications) is suitable for one of the output

voltages 5V/9V/12V/15V/19V/20V.

CARE

Disconnect the device from the mains before cleaning or before

storing for an extended period of time.

Clean the charger only with a dry, soft cloth.

TECHNICAL DATA

1. Input: AC110-240V | 50-60Hz | max. 1A

2. Output: USB-A: 5V/2.4A

USB Type-C (PD):

5V/3A

9V/3A

12V/3A

15V/3A

19V/2.25A

20V/2.25A

3. Max. output power: 45W (PD)

4. Max. outside temperature: 0°C…30°C

ENVIRONMENTAL INFORMATION

The device should not be discarded in the normal household waste

under any circumstances. Dispose of the device via an authorised

disposal centre or your communal waste disposal facility. Observe the

current applicable regulations. Contact your waste disposal facility

in the event of any doubt. Dispose of all packaging materials via an

environmentally friendly disposal facility.

Deutsch | English | Français | Español | Português

LIMITATION OF LIABILITY

The information contained within these operating instructions can be

changed without prior notification. ANSMANN accepts no liability for

direct, indirect, incidental or other damage or consequential damage

arising through improper handling or through disregard of the informa-

tion contained within these operating instructions.

GUARANTEE

The device has a three-year guarantee. The guarantee does not apply

to damage to the device arising through a failure to comply with the

operating instructions.

Subject to technical changes. We assume no liability for printing

errors. 06/2019

You can find our warranty terms online at www.ansmann.de

FR - AVANT-PROPOS

Chère cliente, cher client,

Nous vous remercions d‘avoir choisi un chargeur USB-PD d’ANSMANN.

Le présent mode d‘emploi vous aidera à utiliser de manière optimale

les fonctions de votre nouveau chargeur USB-PD. Nous vous souha-

itons beaucoup de satisfaction lors de l’utilisation de votre nouveau

produit.

Votre équipe ANSMANN

CONSIGNES DE SÉCURITÉ

Avant la mise en service, lire soigneusement le mode d‘emploi et

respecter les consignes de sécurité.

Le produit peut être endommagé par des chocs, des coups ou

une chute, même de faible hauteur. Manipulez le produit avec

soin !

En cas de dommage sur le boîtier, le connecteur ou le câble, ne

mettez pas l‘appareil en service et adressez-vous au magasin

spécialisé autorisé !

L‘appareil ne doit être utilisé que dans des pièces fermées et

sèches !

Afin d‘exclure le risque d‘incendie ou le risque d‘un choc électro-

nique, protéger l‘appareil contre l‘humidité et la pluie !

Les travaux de nettoyage et d‘entretien ne doivent être effectués

que si la fiche secteur est débranchée !

Ne pas ouvrir l‘appareil !

Tenir hors de la portée des enfants ! Les enfants doivent être

surveillés afin de s‘assurer qu‘ils ne jouent pas avec l‘appareil !

Cet appareil n‘est pas conçu pour une utilisation par des person-

nes (y compris par des enfants) avec des capacités corporelles,

sensorielles ou intellectuelles limitées ou avec une absence

d‘expérience et de connaissances concernant la manipulation de

ces appareils. Ces personnes doivent être préalablement instru-

ites par une personne de surveillance responsable de leur sécu-

rité ou doivent être surveillées pendant l‘utilisation de l‘appareil !

Le non-respect des consignes de sécurité peut causer des dom-

mages sur l‘appareil ou entraîner des blessures graves !

Contactez votre revendeur local ou notre service après-vente en

cas de questions.

Deutsch | English | Français | Español | Português

Indice

Lingue:

Altri manuali ANSMANN Caricabatterie per batterie

ANSMANN

ANSMANN ENERGY CHECK LCD Manuale utente

ANSMANN

ANSMANN COMFORT PLUS Manuale utente

ANSMANN

ANSMANN POWERLINE 4 SMART Manuale utente

ANSMANN

ANSMANN POWERLINE 8 Manuale utente

ANSMANN

ANSMANN POWERLINE 5 MOBIL Manuale utente

ANSMANN

ANSMANN ENERGY 8 Manuale utente

ANSMANN

ANSMANN POWERLINE 5 PRO Manuale utente

ANSMANN

ANSMANN ALCT 6-24/2 Manuale utente

ANSMANN

ANSMANN ENERG XC3000 Manuale utente

ANSMANN

ANSMANN GoPro Hero 4 Manuale utente

ANSMANN

ANSMANN POWERLINE 4.2 PRO Manuale utente

ANSMANN

ANSMANN HOME CHARGER 130Q Manuale utente

ANSMANN

ANSMANN ACS Series Manuale utente

ANSMANN

ANSMANN POWERLINE 2 Manuale utente

ANSMANN

ANSMANN 200033 Manuale utente

ANSMANN

ANSMANN BasiC 5 Manuale utente

ANSMANN

ANSMANN POWERLINE 2 Manuale utente

ANSMANN

ANSMANN BC 6-12V / 4A Manuale utente

ANSMANN

ANSMANN WILINE 10 Manuale utente

ANSMANN

ANSMANN ALCT 6-24/1 Manuale utente

ANSMANN

ANSMANN ALCT 6/24-10 Manuale utente

ANSMANN

ANSMANN POWERLINE 4 GLOBE Manuale utente

ANSMANN

ANSMANN Digicharger Vario Pro Manuale utente

ANSMANN

ANSMANN POWERLINE 4 TRAVELLER Manuale utente

Manuali Caricabatterie per batterie popolari di altre marche

AA Portable Power Corp

AA Portable Power Corp Universal Smart Charger Manuale utente

Enelion

Enelion Vertica Manuale utente

RCA

RCA CHU6 Manuale utente

Hitachi

Hitachi UC 18YRSL Guida alla risoluzione dei problemi

Olympus

Olympus B-20 LPC Manuale utente

Exibel

Exibel ZH1708143 Manuale utente

Lenmar

Lenmar Mach 1 Manuale utente

CTEK

CTEK MXS 5.0 Manuale utente

ABB

ABB HT842379 Manuale utente

Nitecore

Nitecore Superb Charger SC4 Manuale utente

Renogy

Renogy RBC2125DS-21W Manuale utente

Braun

Braun BWC02M Manuale utente

CTEK

CTEK MXS 3.6 Manuale utente

Black & Decker

Black & Decker BDV090 Manuale utente

Trinity

Trinity DPD Manuale utente

Hulkman

Hulkman Sigma 1 Manuale utente

IKEA

IKEA koppla Manuale utente

AKG

AKG WMS400 CU 400 Manuale utente
