Bedienungsanleitung
D42510-08-01-20_R3_25/04/2022
smartLAB bike2 smart GPS Fahrradcomputer mit ANT+
& Bluetooth
Lesen Sie bitte diese Bedienungsanleitung vor der ersten
Inbetriebnahme sorgfältig durch.
*The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc.
and any use of such marks by HMM Diagnostics is under license. Other trademarks and trade
names are those of their respective owners.
HMM Diagnostics GmbH
Schulze-Delitzsch-Str. 16
D-68542 Heddesheim, Germany
www.hmm.info
2
3
DEUTSCH
Inhalt
I. Einleitung 4
II. Übersicht des Gerätes 5
Spezikationen 7
Wichtige Hinweise 8
Abkürzungen 9
III. Setup und Funktionen 10
1. Auspacken des Produktes 10
2. Installation am Fahrrad 11
3. Laden des Gerätes 12
4. Ersteinstellung 13
5. Anbindung von Sensoren 14
6. Einstellen der Radumfang 16
7.Zeitzoneneinstellung 18
8. Festlegen metrischer und imperialer Einheiten 19
9. Power-Kalibrierung 20
IV. Fahrradfahren 21
GPS-Positionierungsanomalie 22
smartLAB ride App 22
V Sonstiges 24
Richtlinien und Sicherheitshinweis 24
Konformitätserklärung 24
Sicherheitshinweis 24
WEEE-Hinweis 24
RoHS-Einhaltung 25
Garantie 25
4
I. Einleitung
Vielen Dank, dass Sie sich für den smartLAB® bike2 smart
GPS-Fahrrad-Computer mit ANT+ & Bluetooth entschieden
haben. Dieses Produkt ist ein Fahrradcomputer mit ein hoch
sensiblen GPS-Modul, das in mehrere Positionierungslösungen
(GPS & BDS) integriert ist, eine schnelle und genaue Positio-
nierung ermöglicht und Geschwindigkeits- und Routeninfor-
mationen erhält.
DasGerätbesitzteinengroßen2,3ZollLCD-Displaymit
Blendschutz, welches automatisches Ein-/Ausschalten der
Hintergrundbeleuchtung durch Erkennen der Helligkeitsinten-
sität aus der Umgebung.
EskannmitverschiedenenZubehörteilenarbeiten,gleich-
zeitige Verbindung mehrerer Sensorgeräte über ANT+ oder
Bluetooth, wie Herzfrequenzmesser, Power-Messer, Trittfre-
quenz- und Geschwindigkeitssensor.
Es ist mit verschiedenen Fahrradhalterungen und verschiede-
nen Schließsystemen kompatibel und kann schnell installiert
und deinstalliert werden.
Diese Bedienungsanleitung beinhaltet wichtige Sicherheits-
undNutzungsinformationen.ZusätzlichwerdenIhnenSchritt
für Schritt Anweisungen zur Nutzung des Produktes bereit-
gestellt. Bitte lesen Sie dieses Handbuch gründlich durch
und verwahren Sie es in einem sicheren Ort auf, falls Sie es
zukünftig noch einmal benötigen sollten.
WICHTIG: Dieses Produkt wird nicht wie die übliche Standard
Bluetooth Geräte angekoppelt. Sie benötigen eine App, um
die Daten zu sehen. Wenn die App diese Geräte unterstützen,
können Sie die Werte ohne Kopplung in der App sehen.
5
DEUTSCH

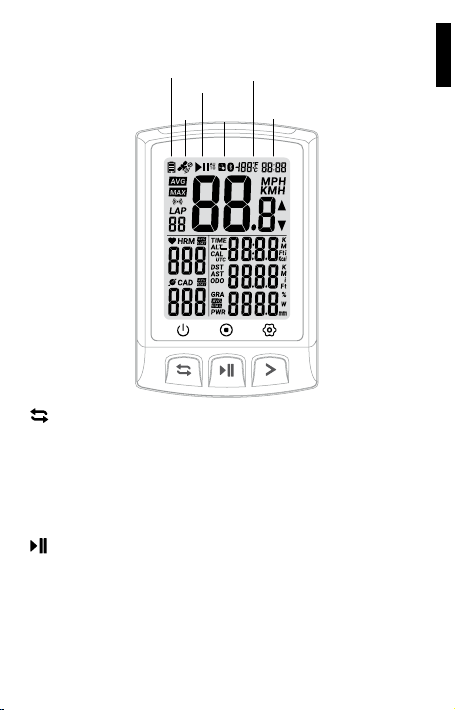

II. Übersicht des Gerätes
Linke Taste
Kurzes Drücken: Markieren Sie eine neue Runde
2 Sekunden gedrückt halten: Ausschalten
(Einschalten: kurz die Taste drücken)
(Kurzer Druck im Einstellungsmodus: beenden / zurück-
kehren und die Einstellung speichern)
Mittlere Taste
Kurzes Drücken: Pause / Weiter
(Kurzes Drücken Sie die Taste, um die Aufnahme nach dem
Einschalten zu starten)
2 Sekunden gedrückt halten: Übung speichern
Aufzeichnen und Beenden der Übung
(Kurzes Drücken im Einstellungsmodus: aktuelle Einstel-
lung/UmblätterderZiffernzahl)
Abb. 1
OK
zurück
GPS Zeit
Batteriezustand Temparatur
Status
Kommu-
nikation
6
Rechte Taste
Kurzes Drücken: Umblättern
2 Sekunden gedrückt halten: Einstellungsmodus
(Kurzes Drücken im Einstellmodus: Umschalten Einstel-
lungsoptionen/UmblätterderZiffernzahl)

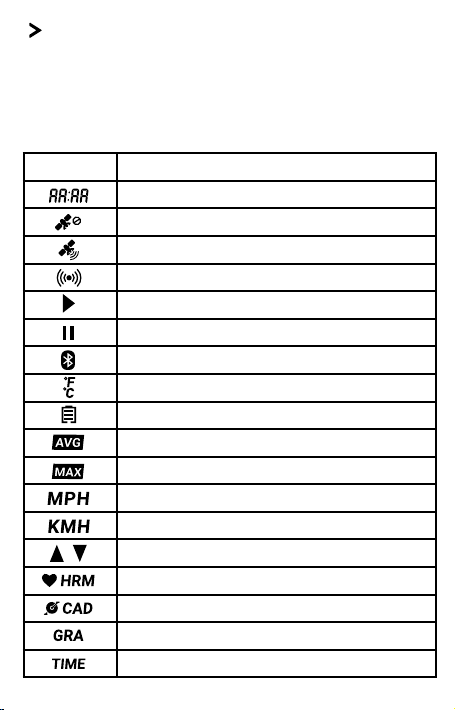

ICONS
Icon Beschreibung
Zeit
Kein Satellitensignal
Satelliten-Signalpegel
VerbindungsstatusdesZubehörs
Im Training
Manuelle Pause
Verbunden mit App über BLE
Temperatur
Akkustand
Durchschnitt
Maximun
Meilen pro Stunde
Kilometer pro Stunde
Erhöht & verringert
Herzfrequenz
Trittfrequenz
Steigung
Sportzeit
7
DEUTSCH
Icon Beschreibung
Höhe
Kilometerzähler (Gesamtdistanz)
Distanz
Aufsteigende Distanz
Kalorien
Runde
Power
Zeitzone
Spezikationen
Gerätetyp: smartLAB®bike1
Gerätgröße: 81 mm x 54 mm x 21,4 mm
Gewicht: 64 g
Display:2,3ZollFSTNDigitalLCD
Hintergrundbeleuhtung: Ja
Klassizierung:Akkubetrieb
Akkukapazität: 1000 mAh
Akkulaufzeit: 36 Stunden bei eingeschalteten GPS
IP-Klassizierung:IPX7Wasserdicht.
Anzahl der Runden: Ja
Zonenwarnung:Ja
GPS: GPS & BDS
Speicherformat:.tDatei
Angezeigte Parameter: 80+
Parameter, die auf jeder Seite angezeigt werden: 2-9
SelbstdenierteAnzeige:5Seiten
Unterstützte Geräte: ANT + & WAR: Herzfrequenzmesser,
Geschwindigkeitssensor, Trittfrequenzsensor, Geschwindigkeit
und Trittfrequenz 2 in 1 Sensor, Power-Messer
Dateiübertragung: ANT+ & BLE für Sensoren & Bluetooth für
Daten(SpezizierteApp)
8
Wichtige Hinweise
• Bitte lassen Sie das Gerät nicht am Fahrrad, wenn Sie das
Fahrrad abstellen. Das kann sehr leicht entnommen wer-
den.
• DieWasserdichtigkeitdesFahrradcomputersbeträgtIPX7.
Er kann im Regen verwendet werden, wenn Sie die Schutz-
abdeckung (über den USB Anschluss) auf der Rückseite
fest verschließen. Es wird empfohlen, den Fahrradcompu-
ter bei starkem Regen abzunehmen und in eine wasser-
dichte Tasche zu stecken.
• Achten Sie beim Fahren mit Ihrem Fahrrad vor allem
auf den Verkehr und überprüfen Sie die Anzeige auf Ihrem
Computernur,wennessicherist.
• Öffnen Sie das Produkt oder Teile des Produkts nicht
mit Gewalt öffnen! Lassen Sie solche Arbeiten von einem
autorisierten Servicetechniker durchführen.
• Setzen Sie das Produkt oder Teile des Produkts nicht
extremen Witterungsbedingungen aus.
• Vermeiden Sie den Kontakt mit Lösungsmitteln, konzen-
trierten Reinigungsmitteln, etc. Verwenden Sie einen
weichen Lappen mit Wasser und milder Seife, um das
Produkt oder Teile des Produkts davon zu reinigen.
• Vermeiden Sie es, das Produkt oder Teile des Produkts
Produkt oder Teile davon keinen harten Stößen oder
unsachgemäßer Behandlung aus.
• Verwenden Sie keinen Wasserstrahl, Gartenschlauch oder
Hochdruckreiniger für das Produkt oder Teile des Produkts
Produktes.
9
DEUTSCH
Abkürzungen
Da die Anzeige nicht alle Begriffe darstellen kann, haben wir
Abkürzungen verwendet.
Abk. Bedeutung
abs. Abstieg
Akt. Aktualisieren
DateiBesch. Datei Beschädigt
Datenüber. Datenüberschreibung
Durch. Durchschnitt
Einstell. /einst. Einstellung
Geschw. Geschwindigkeit
Gesc.Trit. GeschwindigkeitundTrittfrequenzComboSensor
Herzfrequ. Herzfrequenz
HF Herzfrequenz
Hintg.beleu. Hintergrundbeleuchtung
Hintg.beleu.A Hintergrundbeleuchtung Aus
Hist. Historie
Komp.Kal. Kompass Kalibrierung
%Lakt.Schw.HF Laktat Schwellwert Herzfrequenz
lösc. / Lösch. Löschen
L. Letzte
Max. Maximale
Min. Minimale
Neig. Neigung
posit. Position
R. Runden
Radfahr. Radfahren - Tour
Speich.nutz. Speichernutzung
Streckennaviga. Streckennavigation
Streckenabwei Streckenabweichung
TF Trittfrequenz
Trittfrequ. Trittfrequenz
zurückse. Zurücksetzen
10
III. Setup und Funktionen

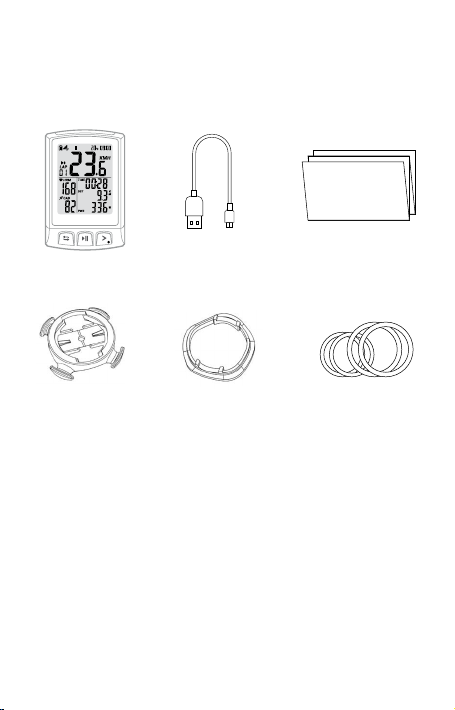

1. Auspacken des Produktes
Inhalt dieser Verpackung:
Hauptgerät Mini USB Kabel Quick-Start
Standard Gummipad für 2 Großer Gummiring
Fahrradhalter Standard-Fahrrad- 2 Kleine Gummiring
Halter
