AP HS-100 Manuale utente

HS-100

INSTALLATION

Matériel requis :

- 1 passe-fil hermétique;

- 1 câble à 4 brins avec code de couleurs et calibre minimum de

22 AWG. La plage d'opération du câble doit atteindre 80°C

(175 °F).

Passe-fil

câble à 4 brins



Le non-respect du matériel requis et des

instructions d'installation annule la garantie.

HS-100

INSTALLATION

Required material:

1 watertight grommet (compression gland)

1 4-conductor cable, color-coded, 22 AWG wire gauge with

an operating temperature of 175°F (80°C).

Grommet

4-wire cable

M 890-00092 rev. 08 REV. 02



Failure to comply with the required material and

with the following mounting instructions will void

the warranty.

2HS-100, rev.08

HS-100



Do not make any hole on

the side or the top of

the enclosure as this

may allow water to

enter the enclosure.

Mounting instructions:

• The cable entry must be made

through the bottom of the enclo-

sure. Drill a hole in the bottom of

the enclosure to let the cable in.

The size of this hole must be de-

fined according to the grommet

dimension.

• Install a grommet in the hole to

seal the cable entry.

• Pass one end of the cable through

the grommet, inside the enclo-

sure. Make a loop in the power

cable to prevent moisture from

entering the enclosure (see fig-

ure below).

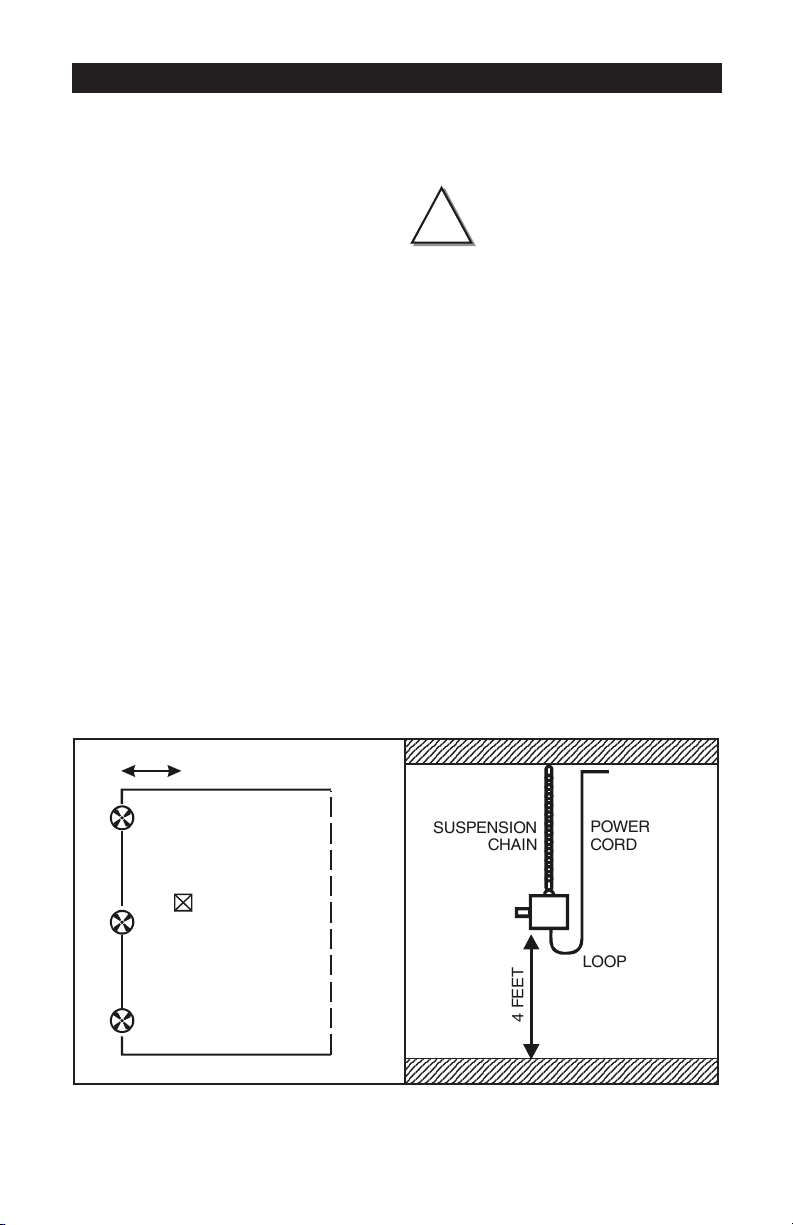

• Install the probe in the middle of

the room at a distance from the

fans of one third the width of the

room as shown below.

• The probe should be suspended

from the ceiling, 4 feet (1.2

meters) from the floor.

• Connect the other end of the

cable to the environment control-

ler. Refer to the wiring diagram

at the end of this manual.

AIR INLETS

HUMIDITY

PROBE

1/3

FANS

Top view Side view

12345678901234567890123456789012123456789012345

234567890123456789012345678901212345678901234

12345678901234567890123456789012123456789012345

234567890123456789012345678901212345678901234

12345678901234567890123456789012123456789012345

POWER

CORD

LOOP

SUSPENSION

CHAIN

4 FEET

2HS-100, rev.08

HS-100



Ne pas percer de trous

sur les côtés ou sur le

dessus du boîtier pour

éviter les infiltrations

d'eau.

Mise en place

• L'entrée du câble doit se faire

sous le boîtier. Percer un trou

sous le boîtier afin d'y insérer le

câble. Le format du trou doit être

déterminé selon la dimension du

passe-câble.

• Installer un passe-câble herméti-

que dans le trou du boîtier afin

de sceller l'entrée du câble.

• Passez une extrémité du câble

dans le passe-câble, à l'intérieur

du boîtier. Faire une boucle dans

le câble d’alimentation pour évi-

ter que l’eau pénètre dans le boî-

tier (voir figure ci-dessous).

• Mettre la sonde au centre de la

pièce, à une distance des venti-

lateurs de un tiers la largeur de

la pièce (voir figure ci-dessous).

• La sonde doit être suspendue du

plafond à une hauteur de 4 pieds

(1,2 m) du plancher.

• Brancher l'autre extrémité du

câble au contrôleur d'environne-

ment. Se référer au schéma de

branchement à la fin du manuel.

ENTRÉES D’AIR

SONDE

D’HUMIDIT

1/3

VENTILATEURS

FIL

D’ALIMENTATION

BOUCLE

CHAÎNE DE

SUSPENSION

4 PIEDS (1,2 m)

Vue de dessus Vue de côté

123456789012345678901234567890121234567890123456

2345678901234567890123456789012123456789012345

123456789012345678901234567890121234567890123456

2345678901234567890123456789012123456789012345

123456789012345678901234567890121234567890123456

HS-100, rev.08

HS-100

ENTRETIEN

La sonde d’humidité HS-100 est un

élément important du contrôle de

l’humidité dans les bâtiments d’éle-

vage. Pour obtenir de bons résultats,

il est recommandé de suivre le pro-

gramme d’entretien qui suit: Tous

les six mois, le filtre bronze doit être

remplacé et l’élément sensible net-

toyé avec un chiffon humide propre.

Appuyer sur le bouton de nettoyage

à l’intérieur du boîtier après chaque

entretien. Le témoin lumineux rouge

clignotant indique qu’il est temps de

remplacer le filtre. Tous les deux ans,

l’élément sensible doit être remplacé.

Enlever la sonde de la pièce lors du

nettoyage des parquets.

1- Après 6 mois de fonctionnement :

Remplacer le filtre (pièce de

rechange n° 070-10280).

2- Après 12 mois de fonctionnement :

Remplacer le filtre (pièce de

rechange n° 070-10280).

3- Après 18 mois de fonctionnement :

Remplacer le filtre (pièce de

rechange n° 070-10280).

4- Après 24 mois de fonctionnement :

Remplacer le filtre et l’élément

sensible (pièce de rechange

n° 832-00001).

HS-100, rev.08

HS-100

Maintenance

The HS-100 humidity probe is an im-

portant part of humidity control man-

agement for livestock. Best results

are obtained if the following mainte-

nance program is carried out. Every

six months, the bronze filter should

be replaced and the sensing element

cleaned gently with a clean, damp

cloth. Press the cleaning button in-

side the enclosure after each replace-

ment. The flashing red light indicates

that it’s time to replace the filter.

Every two years, the sensing element

must be replaced. Remove the probe

from the room when cleaning the

floors.

1- After 6 months of operation:

Replace the filter (replacement

part # 070-10280).

2- After 12 months of operation:

Replace the filter (replacement

part # 070-10280).

3- After 18 months of operation:

Replace the filter (replacement

part # 070-10280).

4- After 24 months of operation:

Replace the filter and the probe (re-

placement part # 832-00001).

4HS-100, rev.08

HS-100

Clean Button

1. FILTER REPLACEMENT

• Remove the 4 screws securing

the top cover

• Remove the top cover and gas-

ket

• Twist and pull the metal filter

much the same way as you would

remove the cork from a bottle.

The filter should come off.

• Inspect the grommet on the plas-

tic probe. If damaged, replace it.

• Clean the sensing element care-

fully using a clean, damp cloth.

Do not use water or other sol-

vents.

• Push the replacement filter over

the sensing element until firmly

seated against the ridge on the

probe body.

• Locate the cleaning button be-

tween the two lights

• Carefully press the cleaning but-

ton until the red light starts to

flash. Once it does so, release

the button.

• Wait until the red light stops

flashing (about 5 seconds), then

replace the top cover

• Replace the 4 screws and

tighten.

4HS-100, rev.08

HS-100

1. REMPLACER LE FILTRE

• Dévisser les 4 vis du couvercle.

• Enlever le couvercle et le joint

d’étanchéité.

• Tirer sur le filtre en tournant

dans les deux sens comme pour

déboucher une bouteille de vin.

Le filtre devrait s’enlever.

• Inspecter la rondelle en caout-

chouc et la remplacer au besoin.

• Nettoyer soigneusement l’élé-

ment sensible à l’aide d’un chif-

fon humide propre. Ne pas utili-

ser d’eau ou d’autres solvants.

• Passer le nouveau filtre par-des-

sus l’élément sensible jusqu’à ce

qu’il soit appuyé contre le rebord

de la sonde.

• Localiser le bouton de nettoyage

entre les deux témoins lumineux.

• Appuyer doucement sur le bou-

ton de nettoyage jusqu’à ce que

le témoin rouge se mette à cli-

gnoter, puis relâcher le bouton.

• Attendre la fin du clignotement,

puis replacer le couvercle.

• Replacer les 4 vis et serrer.

Bouton de nettoyage

HS-100, rev.08

HS-100

2. REMPLACER LA SONDE

• Dévisser les 4 vis du couvercle.

• Enlever le couvercle et le joint

d’étanchéité.

• Tirer sur le filtre en tournant

dans les deux sens comme pour

déboucher une bouteille de vin.

Le filtre devrait s’enlever.

• Inspecter la rondelle en caout-

chouc et la remplacer au besoin.

• Débrancher le câble de la sonde.

• Tirer sur la sonde en tournant

dans les deux sens et la passer

par la rondelle en caoutchouc.

• Passer la nouvelle sonde par la

rondelle de caoutchouc.

• Brancher le câble de la sonde sur

la carte électronique (JP6). Le re-

bord en plastique sur le connec-

teur doit être à gauche.

• Appuyer doucement sur le bou-

ton de nettoyage jusqu’à ce que

le témoin rouge clignote, puis le

relâcher.

• Attendre la fin du clignotement

(environ 5 secondes), puis repla-

cer le couvercle et le joint d’étan-

chéité.

• Replacer les 4 vis et serrer.

Sonde

12345678901

234567890

12345678901

123456789

2345678

123456789

Connecteur

de la sonde

Rebord

HS-100, rev.08

HS-100

2. PROBE REPLACEMENT

• Remove the 4 screws securing

the top cover

• Remove the top cover and gas-

ket

• Twist and pull the metal filter

much the same way as you would

remove the cork from a bottle.

The filter should come off.

• Inspect the grommet on the plas-

tic probe. If damaged, replace it.

• Disconnect the probe cable.

• Carefully twist and pull the probe

through the grommet.

• Insert the replacement probe

through the grommet.

• Connect the probe to the con-

nector on the electronic card

(JP6). The plastic ridge on the

connector should face the probe.

• Carefully press the cleaning but-

ton until the red light starts to

flash. Once it does so, release

the button.

• Wait until the red light stops

flashing (about 5 seconds), then

replace the top cover and gas-

ket

• Replace the 4 screws and

tighten.

Probe

12345678901

234567890

12345678901

123456789

2345678

123456789

Probe

Connector

Plastic

Ridge

6HS-100, rev.08

HS-100

GREEN

RED

WHITE

BLACK

Environmental

Controller

Humidity

Probe

Conductor color-

coding may vary

according to

manufacturer.

WIRING DIAGRAM

6HS-100, rev.08

HS-100

SCHÉMA DE BRANCHEMENT

NOIR

BLANC

ROUGE

VERT

Contrôleur

d’environnement

Sonde

d’humidité

Les couleurs des

conducteurs

peuvent varier selon

le manufacturier.

HS-100, rev.08

HS-100

SPÉCIFICATIONS ÉLECTRIQUES

Tension nominale : 12 volts DC

Courant nominal : 35mA, excluant le signal de sortie

Plage : de 35% à 95% en humidité relative

Précision : 3% de 40% à 90%, 5% sinon

Température de fonctionnement : de 10 à +40°C (de 50 à 104°F)

Temps de réponse pour une fluctuation de 10% en humidité relative :

4 minutes ou moins, dépendant des courants d’air

Temps de réponse pour une fluctuation de 80% en humidité relative :

9 minutes ou moins, dépendant des courants d’air

Sortie : ventre d’intensité de courant de 4 à 20mA (50% = 12mA)

Impédance de terminaison maximale : 350 Ohms, un côté mis à la terre

Filtre : bronze, ouverture de 20 microns, remplaceable

Témoins : alimentation (vert), nettoyage (rouge)

HS-100, rev.08

HS-100

ELECTRICAL SPECIFICATIONS

Nominal operating voltage: 12 volts DC

Nominal operating current: 35mA, excluding current loop output

Range: 35% to 95% RH

Accuracy: 3% from 40% to 90%, 5% otherwise

Operating Temperature: 10 to +40°C (50-104°F)

Response time for 10% change in RH: 4 minutes or less, depending on air flow

Response time for 80% change in RH: 9 minutes or less, depending on air flow

Output: 4 to 20mA current loop (50% = 12mA)

Maximum terminating impedance: 350 Ohms, one side connected to ground

Filter: sintered bronze, 20-micron aperture, replaceable

Indicator lights: one for power (green), one to indicate cleaning required (red)

NOTES

Indice

Altri manuali AP Regolatori di temperatura

AP TC5-2V2SA Manuale utente

Manuali Regolatori di temperatura popolari di altre marche

Swegon

Swegon LUNAd MB Manuale utente

Lucky Reptile

Lucky Reptile Thermo Control II Manuale utente

SENSORMETRIX

SENSORMETRIX Argon 100 Manuale utente

Fuji Electric

Fuji Electric PXE4 Manuale utente

Yuyao gongyi

Yuyao gongyi XMT-808 series Manuale utente

Selec

Selec TC544C Manuale utente

P.W. KEY

P.W. KEY rt-208gt Manuale utente

Future Design

Future Design FDC-9200 Manuale utente

BH Thermal

BH Thermal BriskONE Manuale utente

Omron

Omron E5EX-H Manuale utente

West Control Solutions

West Control Solutions KS 45 Guida rapida

MCS

MCS RITC-15B Manuale utente

SMC Networks

SMC Networks Thermo-con INR-244-639 Manuale utente

eltherm

eltherm Ex-TC It Series Manuale utente

Omron

Omron C200H-TV Series Manuale utente

industrie technik

industrie technik CA1 Manuale utente

KRAL

KRAL EET 32 Manuale utente

dixell

dixell XR420C Schema elettrico
