Aqua Medic DC Runner 1.3 Manuale utente

DC Runner 1.3 / 2.3 / 3.3 / 5.3 / 9.3

D Bedienungsanleitung

Vor Gebrauch aufmerksam lesen! S. 3-6

ENG Operation manual

Please read the manual carefully before use! P. 7-10

F Mode d’emploi

Veuillez lire soigneusement les instructions d’avant utilisation ! P. 11-14

NL Gebruiksaanwijzing

Lees de handleiding voor gebruik zorgvuldig door! P. 15-18

ES Manual de instrucciones

Por favor lea el manual cuidadosamente! P. 19-22

IT Manuale Operativo

Leggere il manuale attentamente in modo! P. 23-26

PL Instrukcja użytkowania

Prosimy uwaznie przeczytać instrukcje! S. 27-30

RUS Инструкция по эксплуатации

Пожалуйста, внимательно ознакомьтесь с инструкцией

по эксплуатации! C. 31-34

Product Info AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

___________________________________________________________________________

Bedienungsanleitung D

Leistungsstarke Förderpumpe mit App-Steuerung zur Regulierung der Pumpenleistung

- „ultra silent“ durch optimierte Steuerelektronik

- Inkl. Controller

- Steuerung und Programmierung über App (iTunes und Google Playstore) oder manuell über Controller

- 0 - 10 V Anschluss für externe Steuerungsmöglichkeiten

- 24 V Sicherheitsspannung, inkl. Netzteil 100 - 240 V / 50 - 60 Hz

1. Lieferumfang

 DC Runner – regelbare Förderpumpe mit 24 V Gleichstrom

 DC Runner Controller – vollautomatische Pumpensteuerung mit acht verschiedenen Stufen zur Einstellung

unterschiedlicher Förderleistungen.

 Elektronischer Sicherheitstransformator - AC 100 - 240 V / 50 - 60 Hz und 24 V DC Ausgangsspannung

2. Eigenschaften

Die Magnetkreiselpumpen der Baureihe DC Runner besitzen einen gekapselten Synchronmotor. Alle Materialien

sind meerwasserbeständig.

Die Pumpen werden mit 24 V Sicherheitsspannung betrieben, der Transformator ist im Lieferumfang enthalten.

Die Pumpen sind regelbar. Im Lieferumfang enthalten ist die Steuerung DC Runner Controller. Hier können

verschiedene Leistungsstufen zur Steuerung der Pumpe vorgewählt werden. Die DC Runner sind zur Aufstellung

unter Wasser und außerhalb des Wassers geeignet.

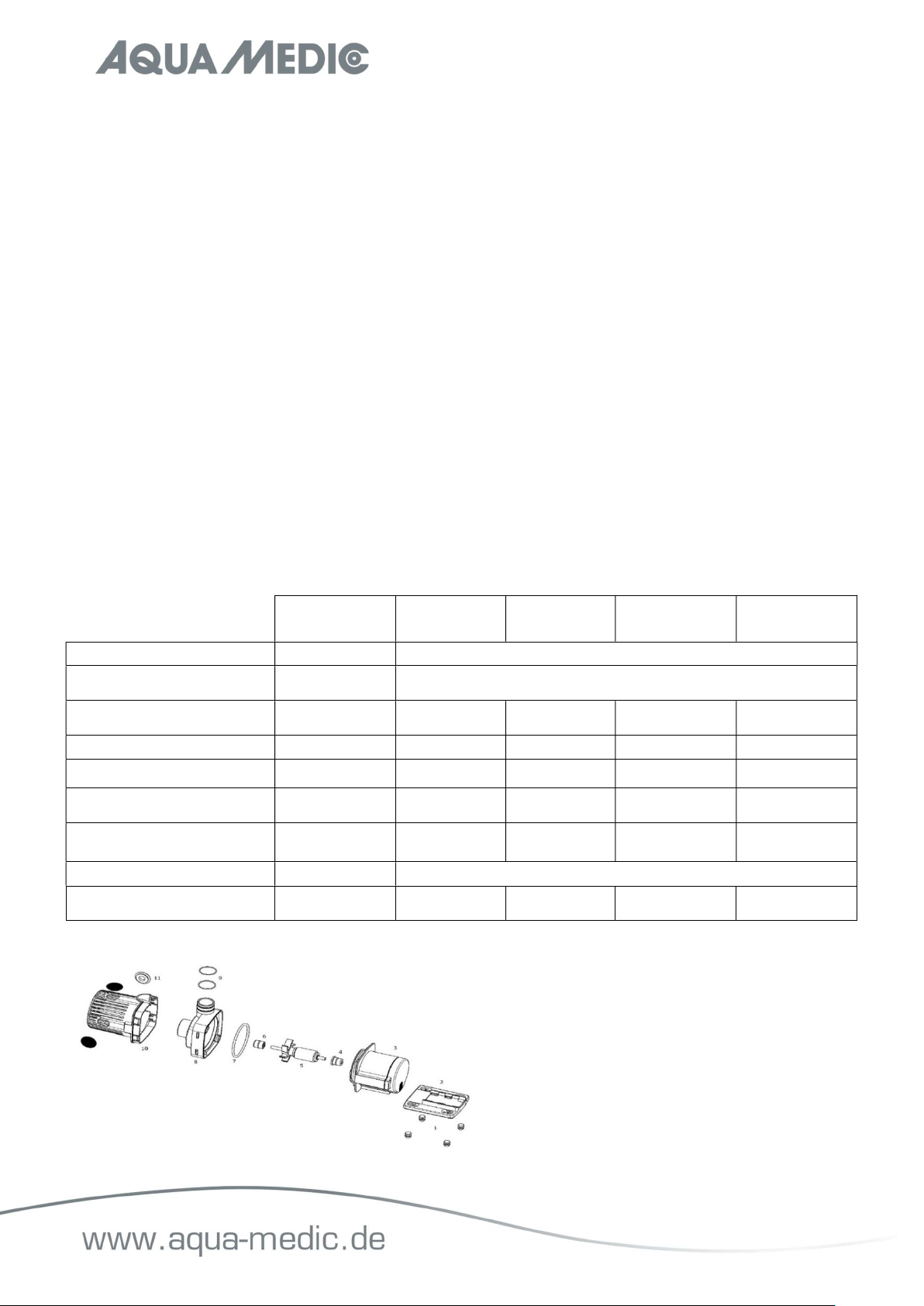

3. Technische Daten

DC Runner

1.3 DC Runner

2.3 DC Runner

3.3 DC Runner

5.3 DC Runner

9.3

Stromversorgung Pumpe 24 V

Stromversorgung

Transformator

100 - 240 V / 50 - 60 Hz

Pumpenleistung bis 1.200 l/Std bis 2.000

l/Std

bis 3.000

l/Std bis 5.000 l/Std bis 9.000 l/Std

max. Förderhöhe bis 1,5 m bis 2,2 m bis 2,7 m bis 3,5 m bis 4,8 m

Leistungsaufnahme max. 12 Watt max. 20 Watt

max. 25 Watt

max. 50 Watt max. 65 Watt

Anschlüsse Saugseite 25 mm / 1 inch

25 mm / 1

inch

32 mm / 1¼

inch

32 mm / 1¼

inch

40 mm / 1½

inch

Anschlüsse Druckseite 20 mm / 0,8

inch

25 mm / 1

inch

25 mm / 1

inch

32 mm / 1¼

inch

40 mm / 1½

inch

Schutzart IP X8

Abmessungen in mm ca. 125 x 60 x 85 135 x 67 x 67

200 x 90 x

120

190 x 105 x

130

200 x 105 x

160

Abb. 1: Aufbau DC Runner 1.3

1. Gummifüße 7. Gehäusedichtung

2. Bodenplatte 8. Pumpenverschluss

3. Pumpenmotor 9. Dichtungen Druckstutzen

4. Hinteres Lager 10. Filterkorb

5. Flügelradläufer 11. Verschlussstopfen

6. Vorderes Lager

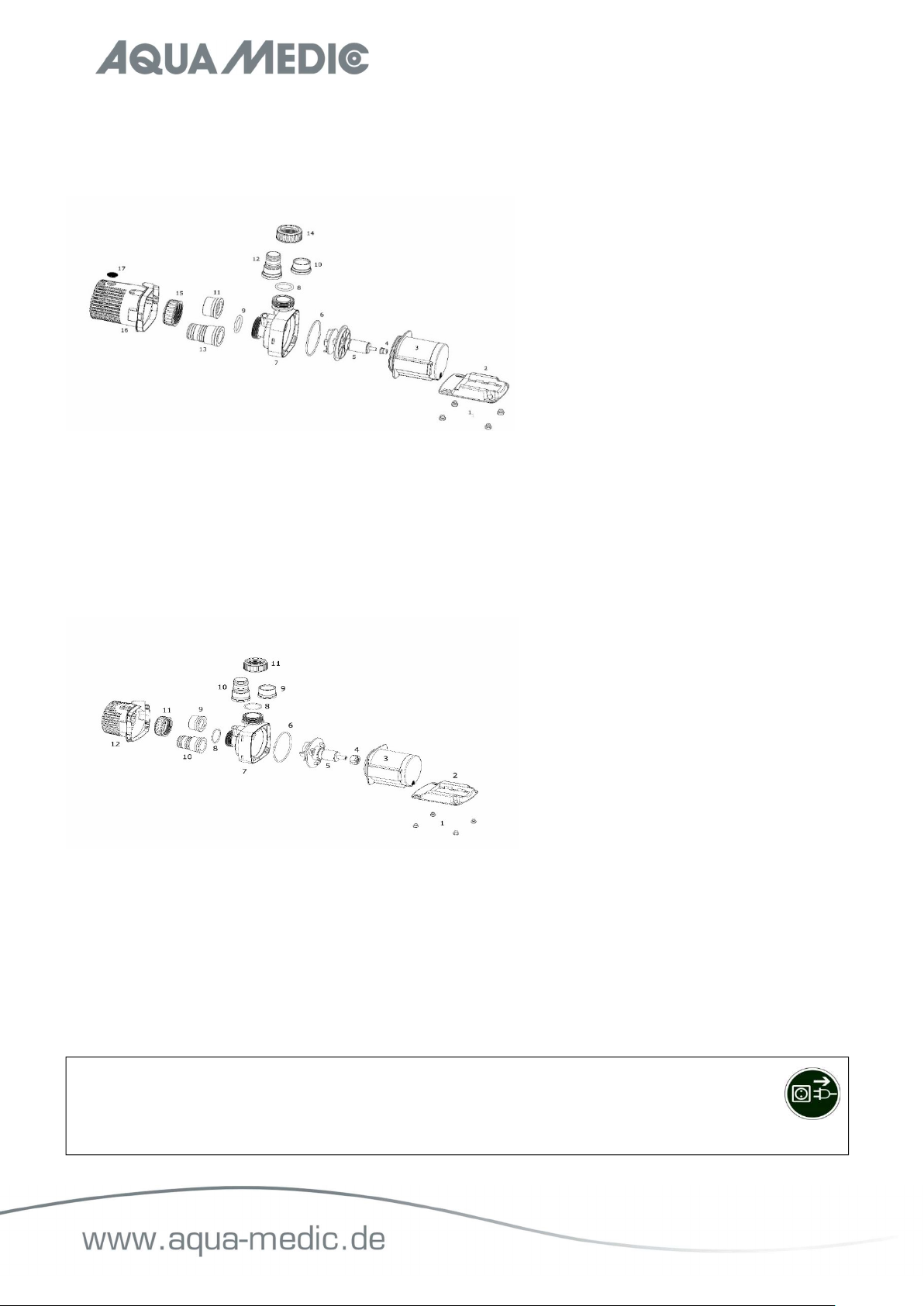

Abb. 2.: Aufbau DC Runner 2.3 + 3.3

1. Gummifüße 10. Klebemuffe D 25

2. Bodenplatte 11. Klebemuffe D 32

3. Pumpenmotor 12. Schlauchanschluss Druckseite

4. Hinteres Lager 13. Schlauchanschluss Saugseite

5. Flügelradläufer 14. Überwurfmutter Druckseite

6. Gehäusedichtung 15. Überwurfmutter Saugseite

7. Pumpenverschluss 16. Filterkorb

8. Dichtung Druckstutzen 17. Verschlussstopfen

9. Dichtung Druckstutzen

Abb. 3: Aufbau DC Runner 5.3 + 9.3

1. Gummifüße 5. Flügelradläufer 9. Klebemuffe D 32

2. Bodenplatte 6. Gehäusedichtung 10. Schlauchanschluss

3. Pumpenmotor 7. Pumpenverschluss 11. Überwurfmutter

4. Hinteres Lager 8. Dichtung Druckstutzen 12. Filterkorb (nur DC Runner 5.3)

Verfügbare Ersatzteile: siehe www.aqua-medic.de.

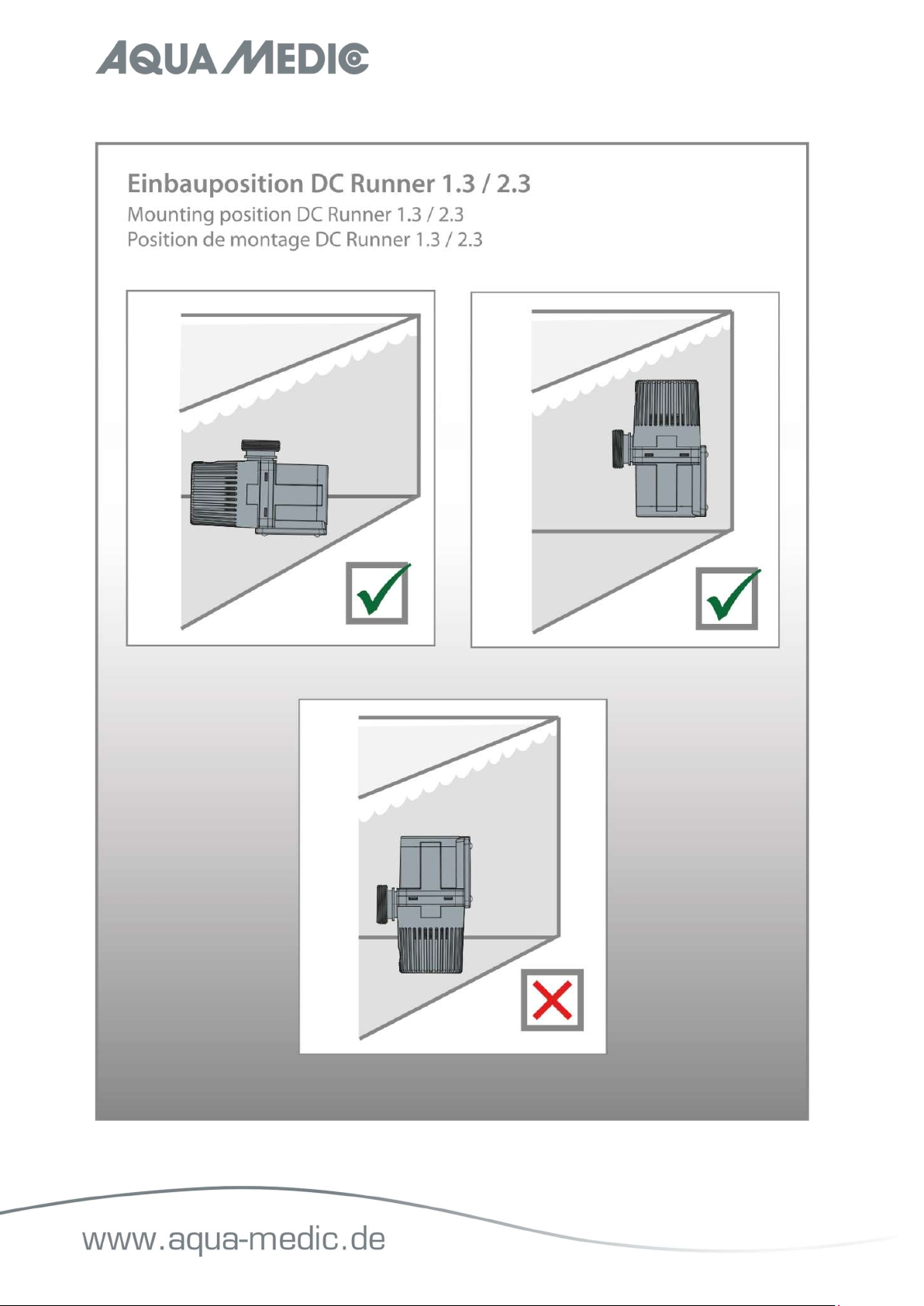

Die Pumpe darf ausschließlich mit Wasser betrieben werden. Eine Aufstellung außerhalb des Wassers ist

möglich. Die max. Tauchtiefe beträgt 1 m.

Sicherheitshinweise

Die Pumpe ist nur zur Verwendung in geschlossenen Räumen zugelassen. Bei Arbeiten am

Aquarium oder an der Pumpe Netzstecker ziehen. Die Anschlussleitung und der Stecker der Pumpe

dürfen nicht ersetzt werden. Bei Beschädigung des Kabels darf die Pumpe nicht betrieben werden.

4. DC Runner Controller

Zur Regulierung der Fördermenge wird der mitgelieferte Steuerungscomputer zwischen Netzteil und Pumpe

geschaltet. Man kann die Leistung mit den +/- Tasten verstellen, die jeweilige Stufe wird per Leuchtdiode

angezeigt. Drückt man die Futtertaste „FEED“, stoppt die Förderung für zehn Minuten.

Nach 2 Minuten, in denen kein Wasser geflossen ist, schaltet der Controller automatisch ab. Um ihn wieder in

Betrieb zu nehmen, muss man den Stecker ziehen und dann wieder einstecken. Controller, Stecker und Buchsen

müssen vor Feuchtigkeit geschützt untergebracht werden.

0 - 10 V: Die Pumpen dürfen nicht mit einer Leistung unter 60% betrieben werden, da es dann zu Ausfällen

kommen kann. Kurze Pulsraten sind aufgrund der Anlaufverzögerung nicht möglich.

Abb. 4: DC Runner Controller

1. AN/AUS + WiFi-Taste

2. LOCK/FEED

3. Display

4. Pfeiltasten

5. 24 V-Anschluss

6. 0-10 V Steueranschluss

7. Pumpenanschluss

WiFi Button (Abb. 4, Nr. 1): Pumpe an bzw. ausschalten. WiFi Modus.

LOCK/FEED (Abb. 4, Nr. 2): Indem man die Taste fünf Sekunden drückt, kann man die Tastatur sperren. Drückt

man den LOCK/FEED Button nur kurz, leuchtet im Display ein Pausenzeichen (Fisch) auf. Die Pumpe wird gestoppt

und startet nach Ablauf der angezeigten Zeit erneut. Will man früher starten, tippt man den LOCK/FEED Button

erneut kurz an.

Pfeiltasten (Abb. 4, Nr. 4): Hiermit kann die Pumpenleistung kontinuierlich zwischen 30 und 100% variiert

werden.

0-10 V Anschluss (Abb. 4, Nr. 6): Wird hier der Stecker eines 0-10 V-Steuerkabels eingesteckt (Art.-Nr. 100.302),

schaltet der Controller automatisch um und die Pumpe kann über ein externes 0-10 V Steuergerät angesteuert

werden.

5. Wartung/Reinigung

Je nach Verschmutzung muss die Pumpe von Zeit zu Zeit gereinigt werden. Nach Drehen des Korbes lässt sich

dieser von der Pumpe abziehen, zuvor nimmt man jedoch die Bodenplatte ab. Danach lässt sich der komplette

Läufer herausziehen. Er kann unter fließendem Wasser gereinigt und wieder eingebaut werden. Beim

Zusammenbau ist darauf zu achten, dass die Keramikachse des Läufers in die Buchse des jeweiligen Lagers

kommt.

6. Störungen

Die Pumpe läuft über lange Zeit wartungsfrei, sofern sie vor Verschmutzung geschützt wird. Tritt starke

Geräuschentwicklung auf, müssen der Ansaugkorb und der Propeller gereinigt oder Läufer und Lager getauscht

werden.

Es können folgende Fehlermeldungen im Display erscheinen:

ER01: Stromaufnahme zu hoch

ER02: Temperatur zu hoch

ER03: Pumpe läuft trocken

ER04: Impeller blockiert

ER05: Spannung zu hoch

Die Pumpe abschalten und reinigen. Bei erneutem Auftreten der Fehlermeldungen entsprechend

Abschnitt „7. Garantiebedingungen“ an den zuständigen Fachhändler wenden.

7. Garantiebedingungen

AB Aqua Medic GmbH gewährt dem Erstkäufer eine 24-monatige Garantie ab Kaufdatum auf alle Material-und

Verarbeitungsfehler des Gerätes. Sie gilt nicht bei Verschleißteilen, wie Pumpenschlauch, Drehkreuz und Motor.

Im Übrigen stehen dem Verbraucher die gesetzlichen Rechte zu; diese werden durch die Garantie nicht

eingeschränkt. Als Garantienachweis gilt der Original-Kaufbeleg. Während der Garantiezeit werden wir das

Produkt kostenlos durch den Einbau neuer oder erneuerter Teile instand setzen. Die Garantie deckt ausschließlich

Material-und Verarbeitungsfehler, die bei bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden

durch Transporte, unsachgemäße Behandlung, falschen Einbau, Fahrlässigkeit oder Eingriffen durch

Veränderungen, die von nicht autorisierter Stelle vorgenommen wurden. Im Fall, dass während oder nach

Ablauf der Garantiezeit Probleme mit dem Gerät auftreten, wenden Sie sich bitte an den Fachhändler.

Alle weiteren Schritte werden zwischen dem Fachhändler und Aqua Medic geklärt. Alle Reklamationen

& Retouren, die nicht über den Fachhandel zu uns eingesandt werden, können nicht bearbeitet

werden. AB Aqua Medic haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes entstehen.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- Technische Änderungen vorbehalten – 12/2020/v4

Operation Manual ENG

High-performance circulation pump with App-control for adjusting the pump power

- "ultra silent" due to optimized control electronics

- incl. controller

- control and programming via App (iTunes and Google Playstore) or manually via the controller

- 0 - 10 V connection for external control options

- 24 V safety tension, incl. transformer 100 - 240 V / 50 - 60 Hz

1. Scope of delivery

 DC Runner - adjustable low voltage circulation pump, 24 V DC

 DC Runner Controller – fully automatic pump control unit with eight different levels for adjusting the output.

 Electronic Safety Transformer - Input: AC 100 - 240 V / 50 - 60 Hz, Output: 24 V DC

2. Features and Functionality

The DC Runner are magnetically coupled current pumps and have a fully encapsulated synchronous motor. All

materials are salt-water resistant.

The pumps are operated at 24 V DC safety voltage, with the transformer included. They are controlled via DC

Runner Controller which allows for running a variety of different levels.

The DC Runners are suitable for installation under water and out of water.

3. Technical Data

DC Runner

1.3 DC Runner

2.3 DC Runner

3.3 DC Runner

5.3 DC Runner

9.3

Power supply pump 24 V

Power supply transformer 100 - 240 V / 50 - 60 Hz

Pump power up to 1,200 l/h up to 2,000

l/h up to 3,000

l/h up to 5,000 l/h up to 9,000 l/h

max. head up to 1.5 m up to 2.2 m up to 2.7 m up to 3.5 m up to 4.8 m

Power consumption max. 12 watts max. 20

watts

max. 25

watts max. 50 watts max. 65 watts

Connection suction side 25 mm / 1 inch

25 mm / 1

inch

32 mm / 1¼

inch

32 mm / 1¼

inch

40 mm / 1½

inch

Connection pressure side 20 mm / 0.8

inch

25 mm / 1

inch 25 mm / 1

inch

32 mm / 1¼

inch

40 mm / 1½

inch

Protection rating IP X8

Dimensions in mm app. 125 x 60 x 85 135 x 67 x 67

200 x 90 x

120

190 x 105 x

130

200 x 105 x

160

Fig. 1: DC Runner 1.3

1. Rubber feet 7. Housing’s sealing

2. Holding plate 8. Pump lock

3. Pump motor 9. Seals for pressure connections

4. Rear bearing 10. Filter basket

5. Impeller rotor 11. Sealing plug

6. Front bearing

Fig. 2: DC Runner 2.3 + 3.3

1. Rubber feet 10. Adhesive sleeve D 25

2. Holding plate 11. Adhesive sleeve D 32

3. Pump motor 12. Hose connection pressure side

4. Rear bearing 13. Hose connection suction side

5. Impeller rotor 14. Union nut pressure side

6. Housing’s sealing 15. Union nut suction side

7. Pump lock 16. Filter basket

8. Seal for pressure connections 17. Sealing plug

9. Seal for pressure connections

Fig. 3: DC Runner 5.3 + 9.3

1. Rubber feet 5. Impeller rotor 9. Adhesive sleeve D 32

2. Holding plate 6. Housing’s sealing 10. Hose connection

3. Pump motor 7. Pump lock 11. Union nut

4. Rear bearing 8. Seal for pressure 12. Filter basket (only DC Runner 5.3)

connections

Available spare parts: Please refer to www.aqua-medic.de.

The pump may only be operated with water. An installation out of water is possible. The max. water depth

is 1 m / 40 in.

6. EcoDrift Control

Safety advices

The pump is constructed for indoor aquarium use only. Before working on the aquarium, the power

plug must be disconnected from the mains. The connection cable and the power plug must not be

changed. If the power cable is damaged, the pump must be scrapped.

4. DC Runner Controller

The included DC Runner Controller is switched between power supply and pump to adjust the output. The power

can be adjusted by pressing the +/- buttons, the level is displayed by LED. If you press the button „FEED“, the

output will stop for 10 minutes.

There is an automatic shut off if there is no water for 2 minutes. Pull the plug and then re-insert it to take the

controller back into operation. Controller, plugs and sockets have to be kept dry.

0 - 10 V: The pumps must be operated with at least 60% power, otherwise damage will occur. Short pulse rates

are not possible due to the start-up delay on the pumps.

Fig. 4: DC Runner Controller

1. ON/Off + WiFi Button

2. LOCK/FEED

3. Display

4. Arrow keys

5. 24 V-connection

6. 0-10 V connection for external control options

7. Pump connection

WiFi button (Fig. 4, No. 1): Turn pump on or off. WiFi mode.

LOCK/FEED (Fig. 4, No. 2): By pressing the button for 5 seconds, you can lock the keyboard. If you press the

LOCK/FEED button only briefly, a pause symbol (fish) lights up in the display. The pump stops and then starts

again after the displayed time has elapsed. If you want to start it earlier, press the LOCK/FEED button briefly

again.

Arrow keys (Fig. 4, No. 4): The power can be continuously adjusted between 30 and 100%.

0-10 V connection (Fig. 4, No. 6): If the plug of a 0-10 V control cable is plugged in there (item No. 100.302),

the controller switches automatically and the pump can be controlled via an external 0-10 V control unit.

5. Maintenance / Cleaning

From time to time, the pump needs to be cleaned. For cleaning, do the following: First of all, remove the bottom

plate. Then, turn the basket and take it off the pump. Now, the complete impeller can be taken out. It can be

cleaned under running water and then be re-assembled. When assembling, make sure that the ceramic shaft of

the impeller goes into the socket of the respective bearing.

6. Failures

The pump is designed to have a low maintenance requirement and under normal conditions will be very reliable,

provided it is protected from contamination. If the pump gets noisy, the suction basket and the propeller need to

be cleaned or the impeller and bearings need to be replaced.

The following errors can appear in the display:

ER01: Current consumption too high

ER02: Temperature too high

ER03: Pump runs dry

ER04: Impeller blocked

ER05: Voltage too high

Turn off the pump and clean it. If the errors occur again, please refer to your dealer, as mentioned in

the warranty conditions.

7. Warranty conditions

AB Aqua Medic GmbH grants the first-time user a 24-month guarantee from the date of purchase on all material

and manufacturing defects of the device. Incidentally, the consumer has legal rights; these are not limited by

this warranty. This warranty does not cover user serviceable parts, due to normal wear & tear ie: impellers or

drive wheels etc. The original invoice or receipt is required as proof of purchase. During the warranty period, we

will repair the product for free by installing new or renewed parts. This warranty only covers material and

processing faults that occur when used as intended. It does not apply to damage caused by transport, improper

handling, incorrect installation, negligence, interference or repairs made by unauthorized persons. In case of a

fault with the unit during or after the warranty period, please contact your dealer. All further steps

are clarified between the dealer and AB Aqua Medic. All complaints and returns that are not sent to

us via specialist dealers cannot be processed. AB Aqua Medic is not liable for consequential damages

resulting from the use of any of our products.

AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany

- Technical changes reserved – 12/2020/v4

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Aqua Medic Pompa dell'acqua

Aqua Medic

Aqua Medic Mistral 200 Manuale utente

Aqua Medic

Aqua Medic DC Runner 5.0 Manuale utente

Aqua Medic

Aqua Medic AC Runner 3.0 Manuale utente

Aqua Medic

Aqua Medic SP 1500 Manuale utente

Aqua Medic

Aqua Medic Mistral 200 Manuale utente

Aqua Medic

Aqua Medic Mistral 2000 Manuale utente

Aqua Medic

Aqua Medic EcoDrift 4.2 Manuale utente

Aqua Medic

Aqua Medic Mistral 4000 Manuale utente

Aqua Medic

Aqua Medic SmartDrift 3.1 Manuale utente

Aqua Medic

Aqua Medic reefdoser EVO 1 Manuale utente

Aqua Medic

Aqua Medic Ocean Runner PH 2000 Manuale utente

Aqua Medic

Aqua Medic DC Runner Series Manuale utente

Aqua Medic

Aqua Medic ECO Runner 9000 Manuale utente

Aqua Medic

Aqua Medic DC Runner 1.2 Manuale utente

Aqua Medic

Aqua Medic AM Pro 50 Manuale utente

Aqua Medic

Aqua Medic AM Pro 50 Manuale utente

Aqua Medic

Aqua Medic reefdoser Series Manuale utente

Aqua Medic

Aqua Medic Mistral Traveller Manuale utente

Aqua Medic

Aqua Medic EcoDrift 4.3 Manuale utente

Aqua Medic

Aqua Medic Mistral 200 Manuale utente

Aqua Medic

Aqua Medic Mistral 300 Manuale utente

Aqua Medic

Aqua Medic EcoDrift 4.1 Manuale utente

Aqua Medic

Aqua Medic DC Runner 1.2 Manuale utente

Aqua Medic

Aqua Medic reefdoser EVO 4 Manuale utente

Manuali Pompa dell'acqua popolari di altre marche

Neptun

Neptun NPHW 5500 Manuale utente

Sensidyne

Sensidyne Gilian BDX-II Istruzioni per l'installazione e il funzionamento

Draper

Draper 47808 Manuale utente

Trolla

Trolla 12820 Manuale utente

Sunfab

Sunfab SVH Series Manuale utente

WilTec

WilTec 50740 Manuale utente

Fieldmann

Fieldmann FVC 5015 EK Manuale utente

Everbilt

Everbilt EFSUB5-122HD Manuale utente

Graco

Graco Husky 3300e Manuale utente

esotec

esotec 101018 Manuale utente

moyno

moyno 2000 CC Manuale utente

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manuale utente

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guida alla risoluzione dei problemi

DUROMAX

DUROMAX XP WX Series Manuale utente

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manuale utente

Franklin Electric

Franklin Electric IPS Manuale utente

Xylem

Xylem e-1532 Series Manuale utente

Milton Roy

Milton Roy PRIMEROYAL Manuale utente
