Aquabrass 2582 Manuale utente

aquabrass.com

last revision: 08/08/2019

2582/2583

Installation Guide

Guide d’installation

2582

wavy rain cascade

chute de pluie encastrée à oscillation

2583

wavy body jet

jet de corps encastré à oscillation

aquabrass.com

last revision: 08/08/2019

2582/2583

Package contents / Contenu de l’emballage

2582

x 1

2583

x 6 x 6

x 1

L=[145.00] 5 11/16”

L=[155.00] 6 1/8”

4,2x32

3,9x45

aquabrass.com

last revision: 08/08/2019

2582/2583

General Dimensions / Dimensions générales

CAUTION : MAKE SURE TO PROPERLY FLUSH THE HOT AND COLD WATER SUPPLY LINES PRIOR TO STARTING

INSTALLATION.

MISE EN GARDE : ASSUREZ-VOUS DE BIEN PURGER L’ALIMENTATION EN EAU CHAUDE & FROIDE AVANT DE

COMMENCER L’INSTALLATION.

CAUTION : FOR BEST RESULTS, WE STRONGLY RECOMMEND THE INSTALLATION OF THIS PRODUCT BE DONE BY

A LICENSED PLUMBER.

MISE EN GARDE : POUR OBTENIR UN RÉSULTAT OPTIMAL, NOUS RECOMMANDONS FORTEMENT QUE

L’INSTALLATION DE CE PRODUIT SOIT FAITE PAR UN PLOMBIER ACCRÉDITÉ.

2582

wavy rain cascade

chute de pluie encastrée à oscillation

2583

wavy body jet

jet de corps encastré à oscillation

aquabrass.com

last revision: 08/08/2019

2582/2583

Bar0,5 11,5 22,5 33,5 44,5 5

L/min4,9 6,98,1 87,9 8,18,2 8,38,7 8,6

X + [18 cm] 7 1/8”

0,5 1 1,5 2 2,5 3 3,5 4 4,5 5

(l/min)

(bar)

2582 wavy rain cascade / chute de pluie encastrée à oscillation

advised/conseillé

2,14 GPM

Wavy water movement

0° to 30° down

aquabrass.com

last revision: 08/08/2019

2582/2583

Bar0,5 11,5 22,5 33,5 44,5 5

L/min4,4 6,27,1 7,27,5 7,77,8 7,67,7 7,8

0,5 1 1,5 2 2,5 3 3,5 4 4,5 5

(l/min)

(bar)

2583 wavy body jet / jet de corps encastré à oscillation

2,03 GPM

Wavy water movement 15° up and 15° down

aquabrass.com

last revision: 08/08/2019

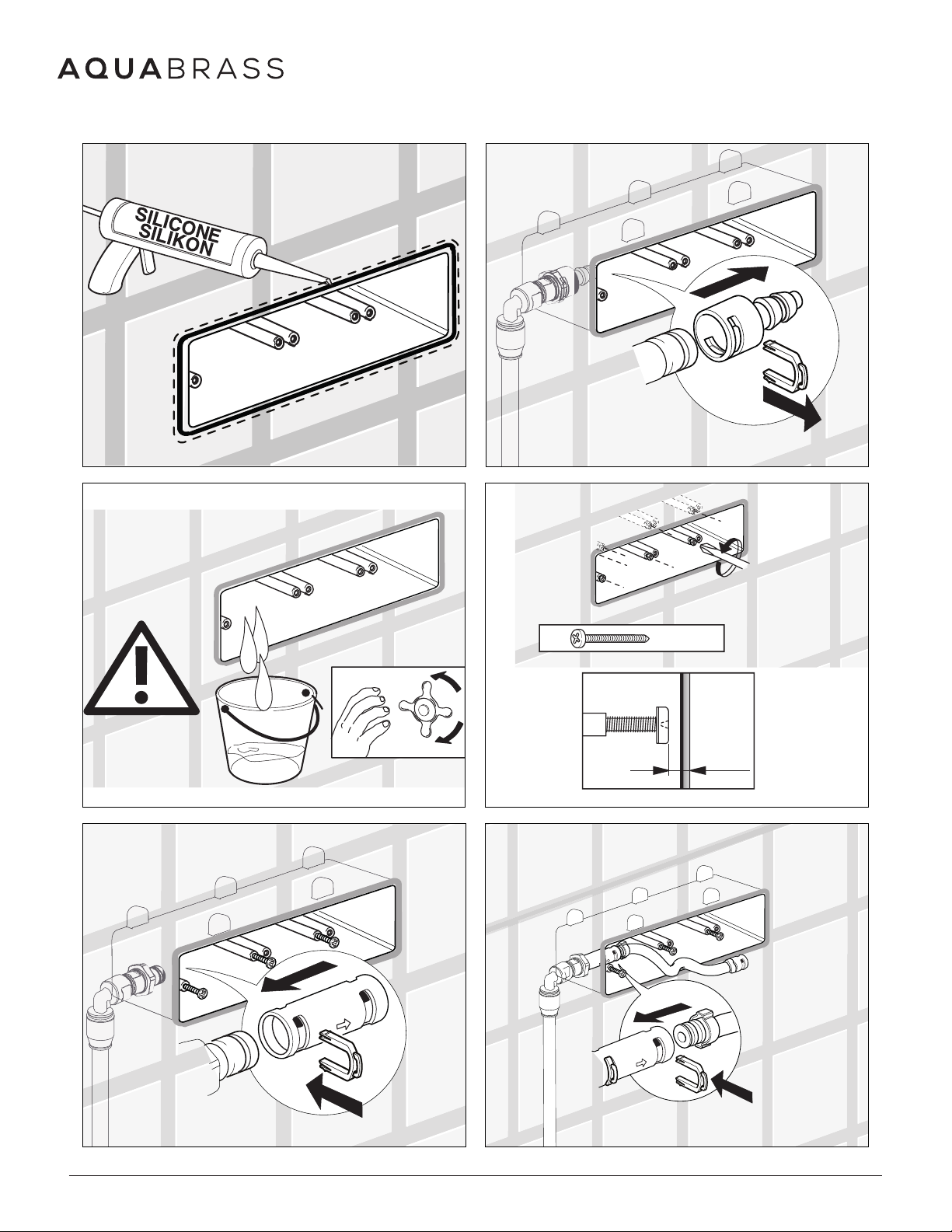

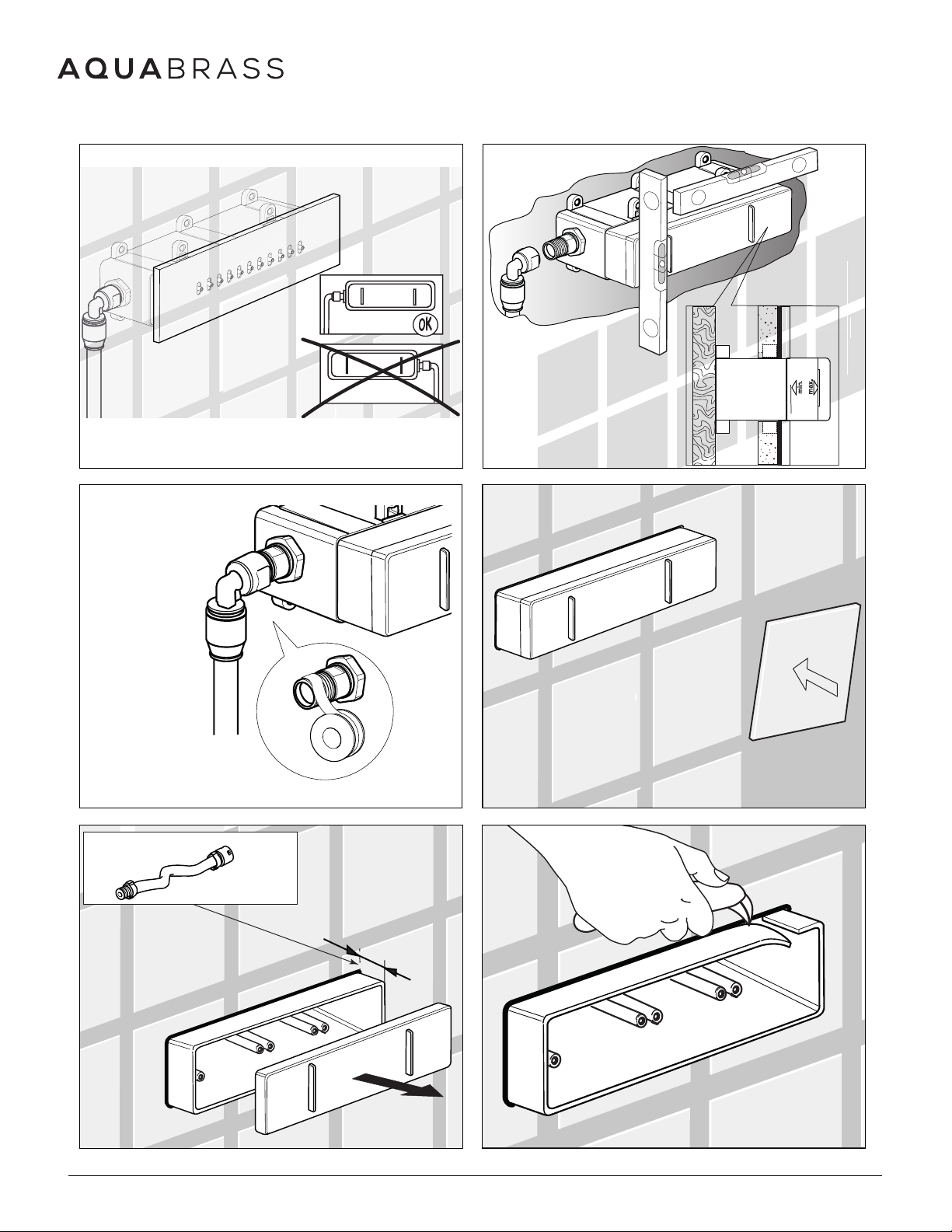

2582/2583

0 - 10 mm

L = 155 mm

aquabrass.com

last revision: 08/08/2019

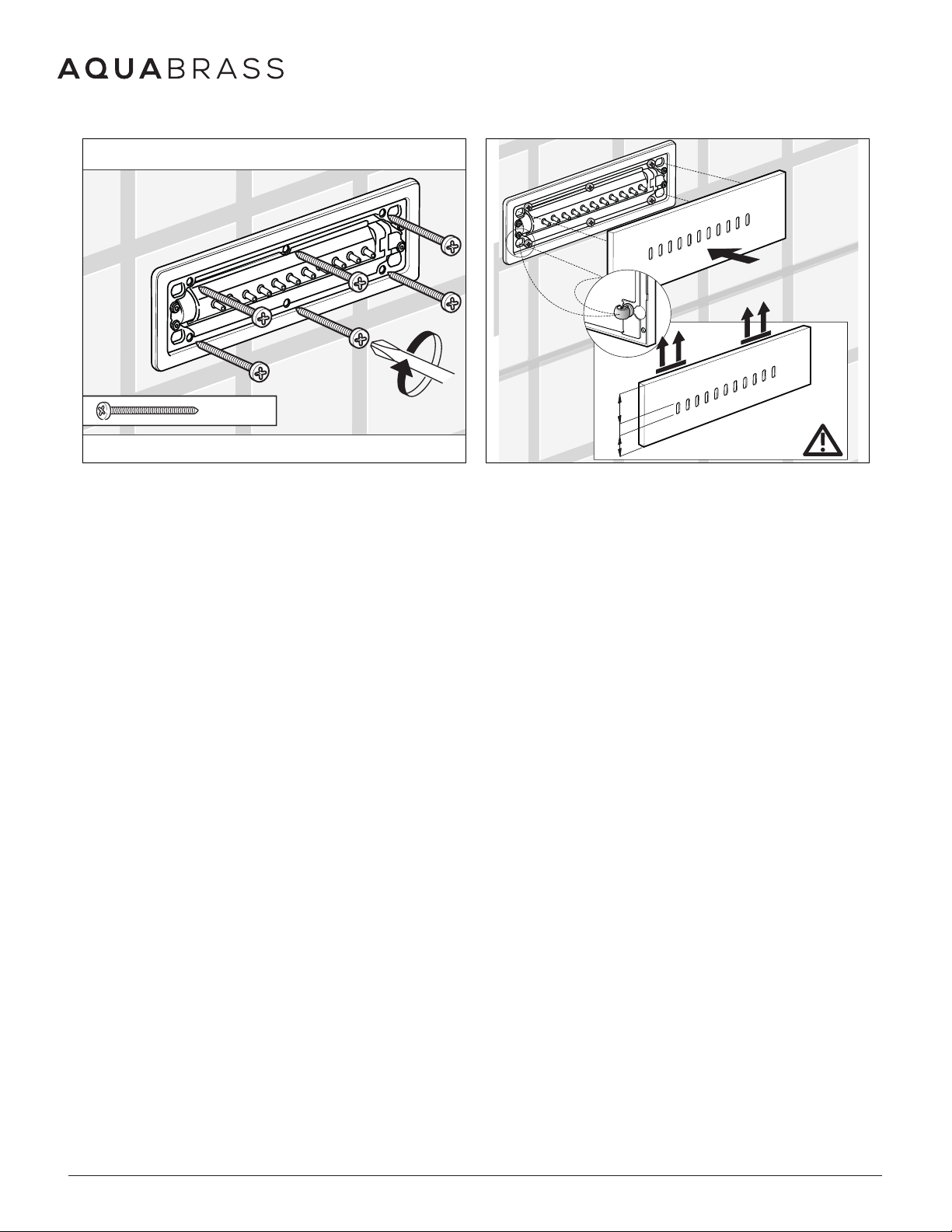

2582/2583

x 6 4,2 x 32

[4.00]

3/16”

aquabrass.com

last revision: 08/08/2019

2582/2583

3,9 x 45

x 6

2582

2583

aquabrass.com

last revision: 08/08/2019

2582/2583

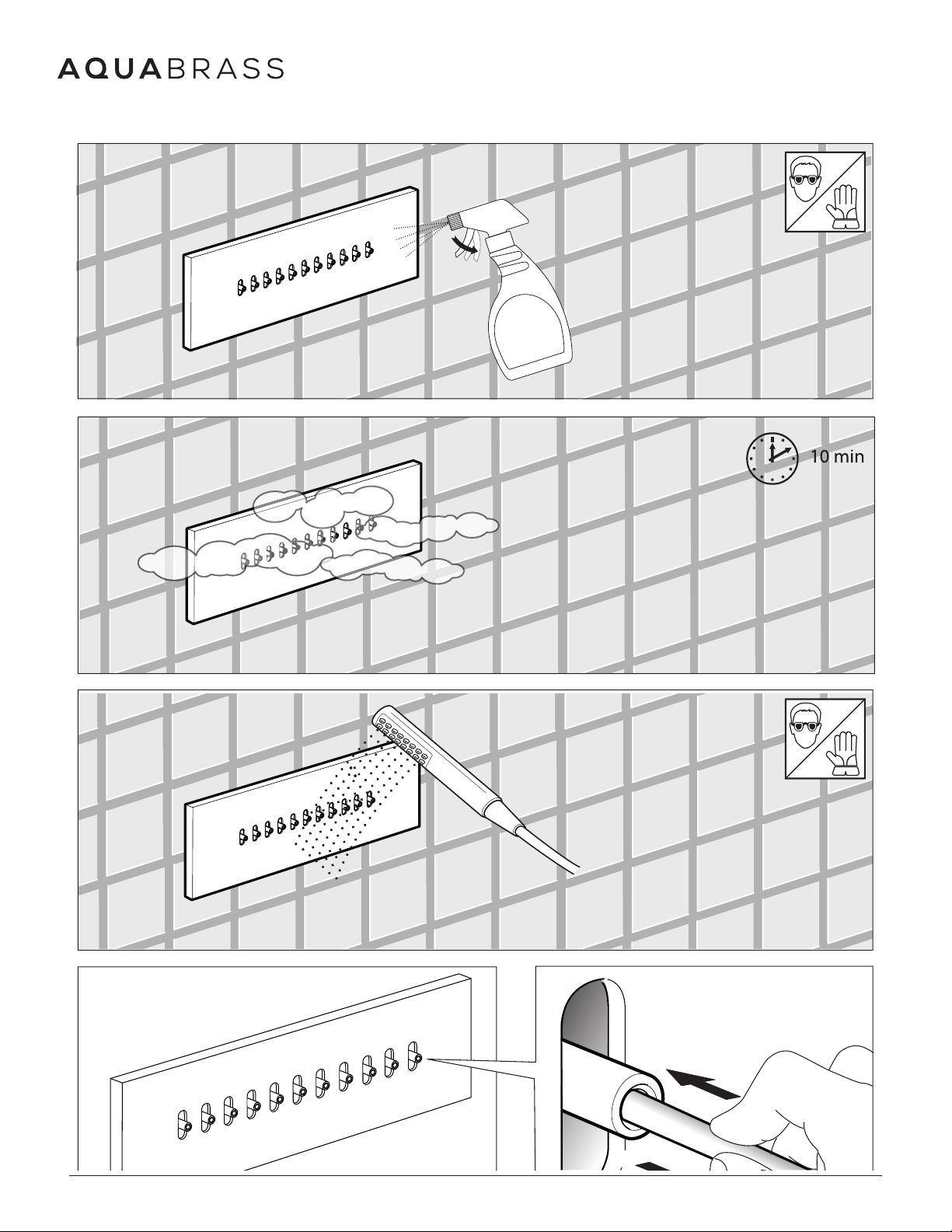

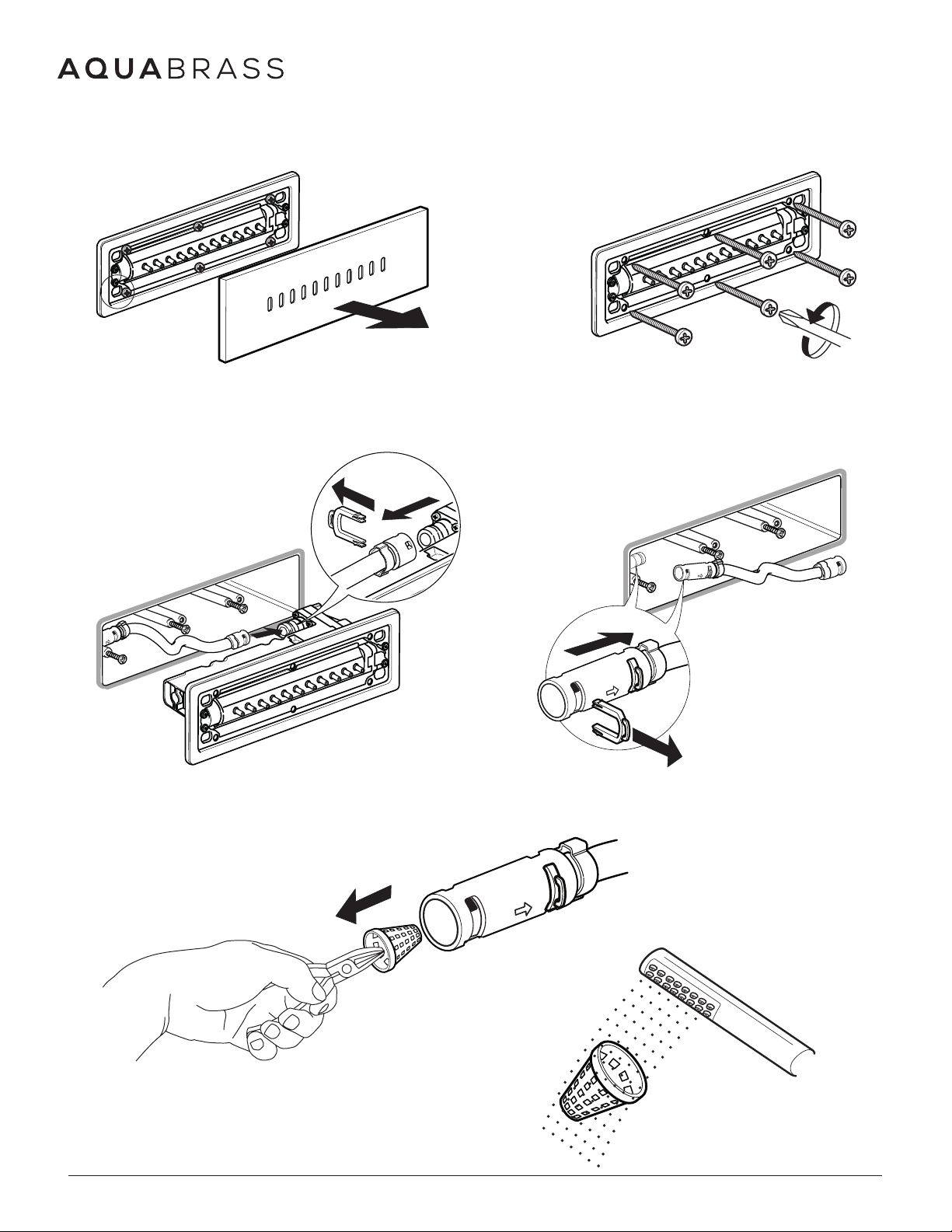

Cleaning tips / Conseils de nettoyage

aquabrass.com

last revision: 08/08/2019

2582/2583

Cleaning tips / Conseils de nettoyage
