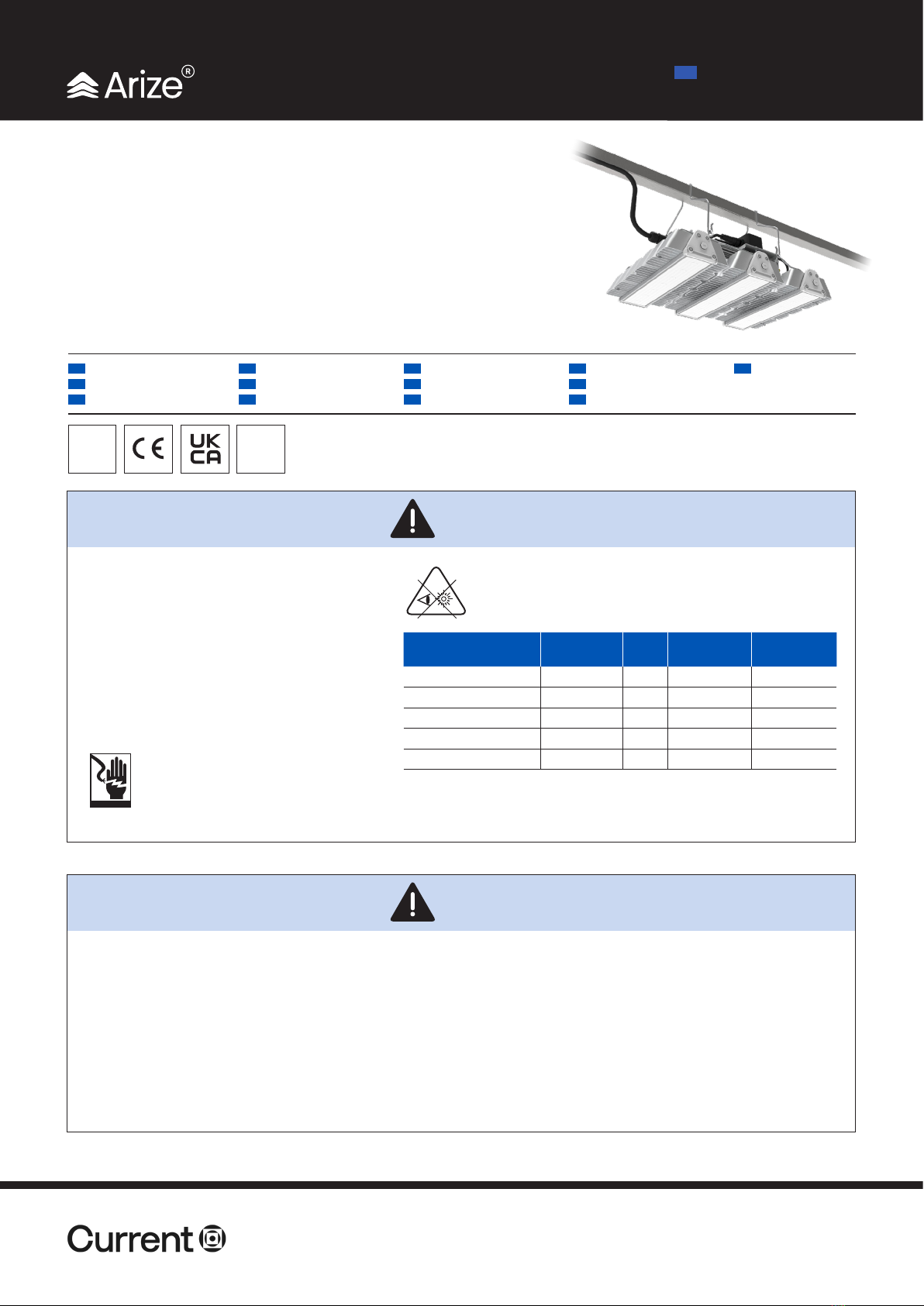

Arize Element® L2000 Installation Guide
DE
WARNUNG
STROMSCHLAGGEFAHR
• Schalten Sie die Stromversorgung vor der Inspektion, Installation oder
Entfernung des Geräts aus.
• Erden Sie das Elektrogehäuse ordnungsgemäß.
BRANDGEFAHR
• Befolgen Sie alle IEC-Anweisungen und lokalen Bauvorschriften.
• Verwenden Sie nur IEC-zugelassene Kabel für Eingangs-/
Ausgangsverbindungen. Mindestgröße 3G 0.75mm2.
• Mindestabstand von 610 mm zwischen Leuchtenmodul und Treiber zu
jeglichen brennbaren Materialien.
• Das Leuchtenmodul muss mit der Linse nach unten und mit einem
Mindestabstand von 610 mm zu allen darunter bendlichen
Gegenständen installiert werden.
• Die LED-Leuchte muss gemäß den Angaben auf dem Produktetikett an die
Stromversorgung angeschlossen werden.
VORSICHT
• Betreiben Sie das Produkt mit beschädigten Teilen nicht.
• Schalten Sie die Stromversorgung vor der Inspektion, Installation oder
Entfernung des Geräts aus.
• Die Leuchte kann bei unsachgemäßer Installation herunterfallen.
• Tragen Sie Arbeitshandschuhe, um zu verhindern, dass Schmutz und Öl
auf die Leuchte übertragen werden.
• Nicht für direkte Witterungseinüsse geeignet.
• Um sicherzustellen, dass die Produktgarantie gültig ist, sicherstellen, dass
alle Installationsanweisungen und Umgebungsbedingungen für Lagerung
und Betrieb eingehalten werden.
• Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lichtquelle
das Ende ihrer Lebensdauer erreicht hat, ist die gesamte Leuchte
auszutauschen.
• Verwenden Sie die Leuchte nur in der vom Hersteller vorgesehenen Weise.
• Wenden Sie sich bei Fragen an den Hersteller.
• Stellen Sie sicher, dass das Leuchtenmodul und der Treiber sauber und
frei von Schmutz, Staub, Öl oder anderen Fremdkörpern sind, um einen
sicheren Betrieb zu gewährleisten und die Lebensdauer der Leuchte zu
maximieren.
• Bringen Sie keine Folie auf der Linse auf und decken Sie den Treiber oder
das Leuchtenmodul auf keine Weise ab.
• Die externe exible Leitung oder das Kabel dieser Leuchte kann nicht
ersetzt werden. Bei Beschädigung des Kabels muss die Leuchte vernichtet
werden.
Geeignet für den Betrieb bei einer Umgebungstemperatur zwischen
-10°C und 35°C. Ein mechanisches Belüftungs- oder Kühlsystem ist
erforderlich, um die Temperatur im Wachstumsraum unter 35°C halten, wenn
das Lichtmodul in Betrieb ist.

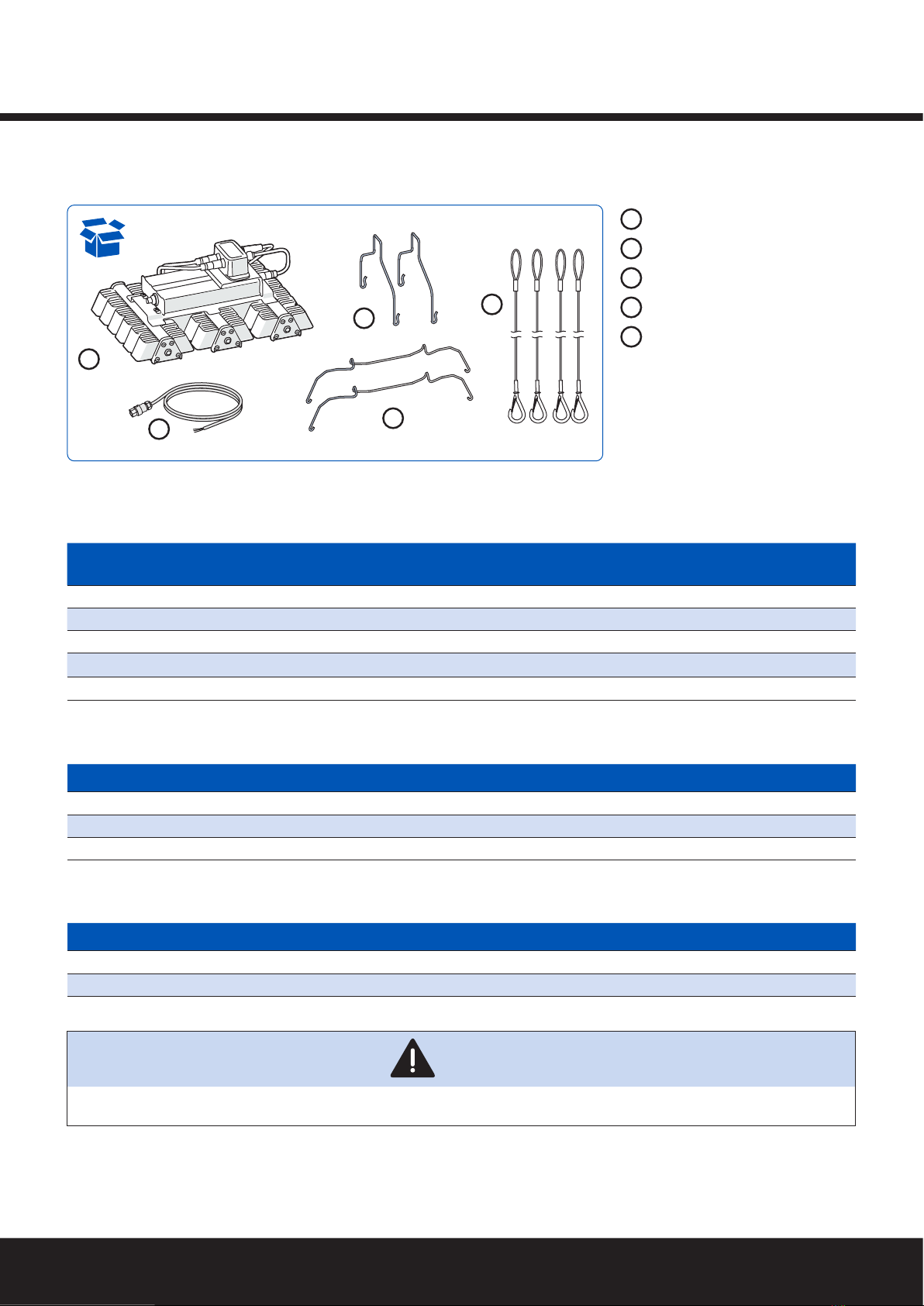

Gelieferte Komponenten
• AC Kabel
• Treiber
• Treiberkonsole
• Aufhänger (2x)
• Lichtmodulkonsolen (2x)
• Lichtmodul

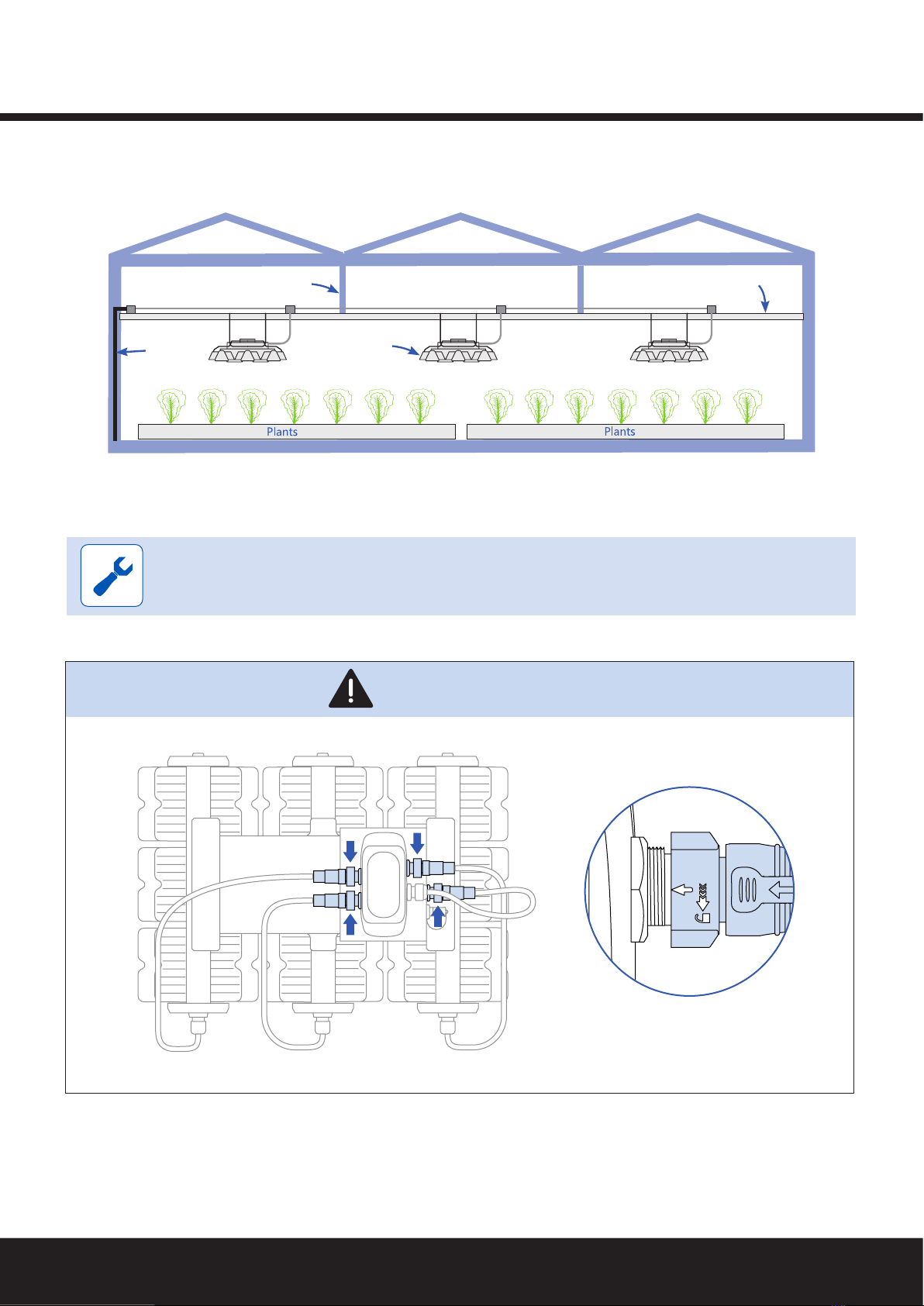

1 Installation des Lichtmoduls
1.1 Auswahl der Montagehardware
Wählen Sie anhand des Querschnitts des Bauteils die richtige Aufhängung
oder das Montagekabel aus.
Unistrut 41 mm
Verwenden Sie den Standardaufhänger 41 mm ODER den versetzten
Aufhänger 41 mm, um die Unterseite des Unistrut zurückzustellen
Quadrat 70 mm
Standardaufhänger 70 mm verwenden
Sonstige Bauteile
0.5 m oder 1.5 m Universalkabel ODER
senkrechten (90°)
universalen Montagesatz verwenden

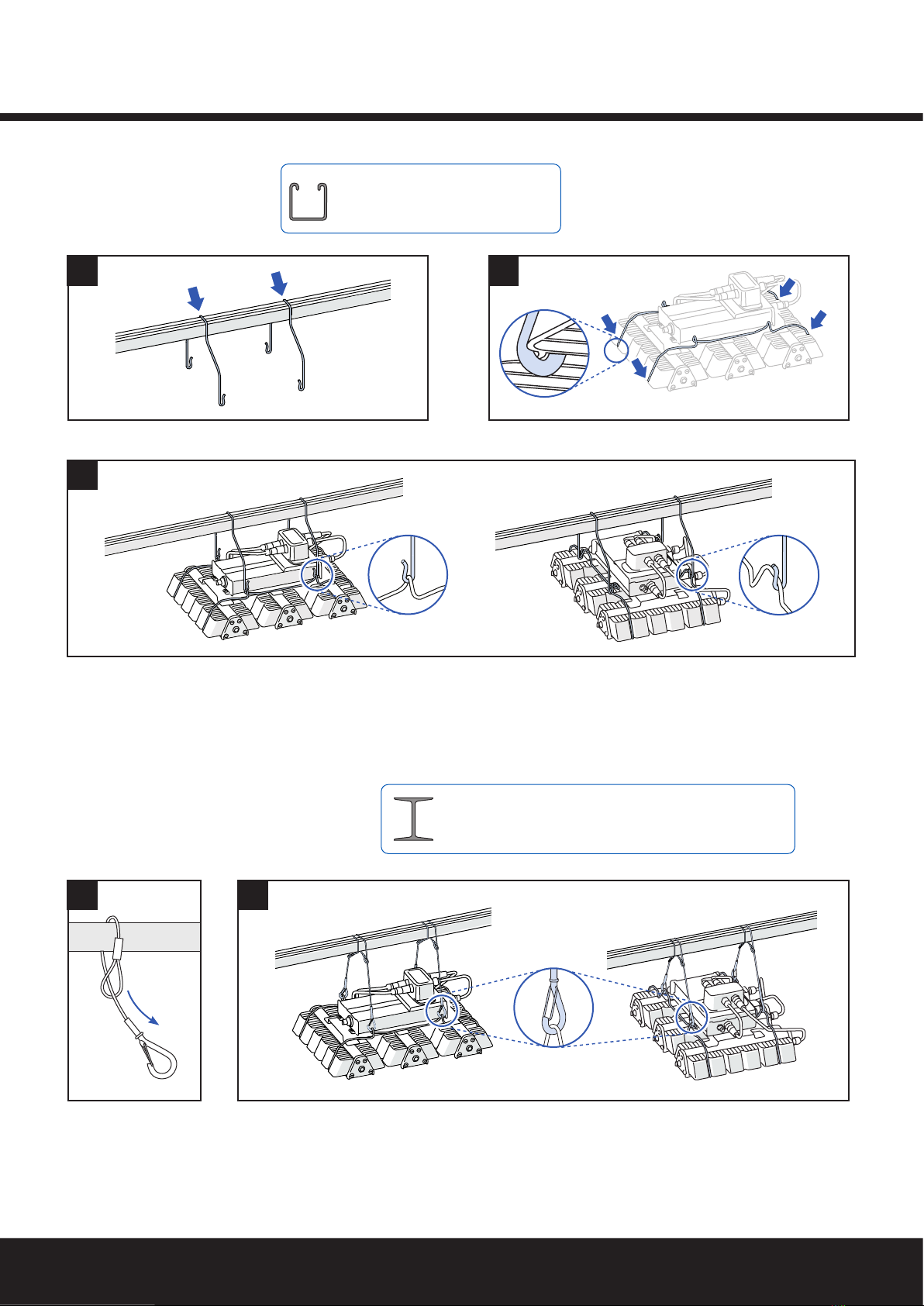

1.2 Installation mit Standard- oder versetzten Aufhängern
Hängen Sie den Lichtmodulaufhänger über den Bauteil und lassen Sie den
Aufhänger einrasten.
Hängen Sie eine Konsole an einen Haken, hängen Sie die gegenüberliegende
Konsole an einen anderen Haken, indem Sie die Aufhängerarme
zusammendrücken.
1.3 installation mit Universalkabeln
Das Schlaufenende des Kabels über den Bauteil wickeln.
Haken durch das Schlaufenende einführen.
Haken an den Konsolen des Lichtmoduls anbringen.
Stellen Sie sicher, dass das Hakentor geschlossen ist.

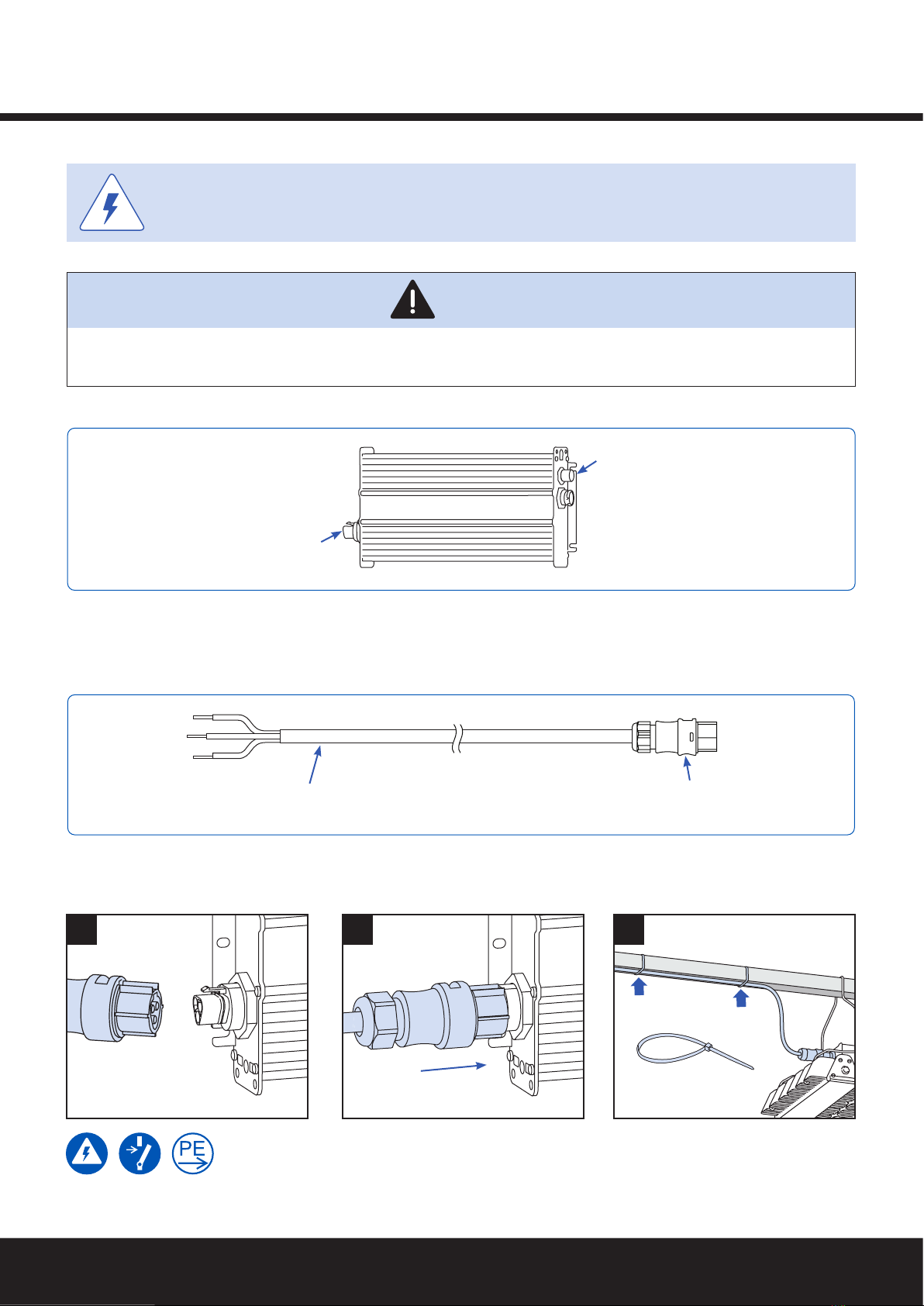

2 Elektrische Anschlüsse
WARNUNG
STROMSCHLAGGEFAHR
Schalten Sie die Stromversorgung vor der Inspektion, Installation oder
Entfernung des Geräts AUS.
Abblendung
DC Ausgang
AC Eingang
Treiberanschlüsse
2.1 Den Treibereingang anschließen
Richten Sie die Verkeilungsfunktionen am Treiber mit dem Anschluss am
ausgewählten Leitkabel aus.
Stecken Sie die Stecker zusammen, bis ein Klicken zu hören ist.
Sichern Sie das AC-Eingangskabel fern von dem Treiber und dem Lichtmodul.

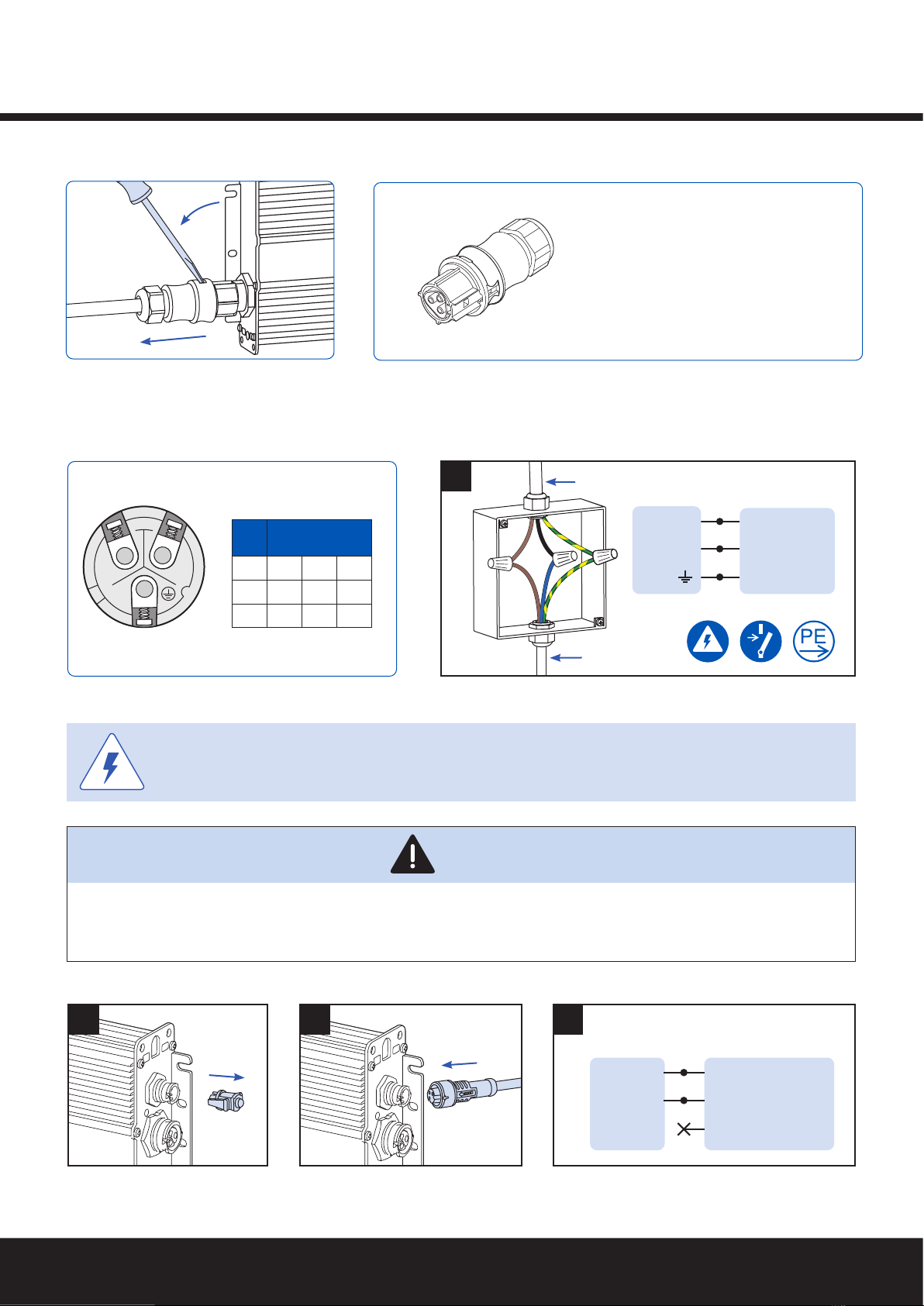

HINWEIS: Um die Anschlüsse zu demontieren, führen Sie einen kleinen
Schraubendreher ein, drehen Sie ihn und trennen Sie dann die Anschlüsse.
2.2 Verwendung von kundenspezischen AC-Eingängen
2.3 Verbinden Sie den Rand mit dem AC-Eingangsleitkabel
Wenn Sie Ihren eigenen kundenspezischen AC-Eingangsanschluss
verwenden möchten, verwenden Sie einen grünen Wieland RST20i3-Stecker
und stecken Sie ihn in den AC-Stecker des Treibers.
Schließen Sie die 2 mitgelieferten Ränder an, der erste Rand sollte nicht mehr
als 20 mm vom Eingangsanschluss entfernt sein.
Verbinden Sie das gelb/grüne Kabel mit dem eingehenden Erdleiter.
Verbinden Sie das braune Kabel mit Leitung 1 und das blaue Kabel mit
Neutral oder Leitung 2 der eingehenden Wechselstromleitung.
3 Anschließen von kabelgebundener Abblendung (optional)
WARNUNG
STROMSCHLAGGEFAHR
Schalten Sie die Stromversorgung vor der Inspektion, Installation, Reinigung
oder Entfernung des Geräts aus. Und befolgen Sie die entsprechenden
Sicherheitsverfahren zum Aussperren/Kennzeichnen.
Kappe vom Dimmeranschluss entfernen.
Dimmkabel einstecken: Kodierelemente ausrichten und Stecker
zusammenschieben, bis der Sicherungsring eingerastet ist und ein Klicken zu
hören ist.
Um das Dimmkabel zu entfernen, drehen Sie den Sicherungsring um 1/8
Umdrehung gegen den Uhrzeigersinn und trennen Sie die Stecker.
Schließen Sie die entsprechende Verkabelung an Dim + (0-10 V) und Dim –
(0-10 V) vom Treiber an.
Isolieren Sie das schwarze Kabel.
Befolgen Sie die Anweisungen des Dimmschalters für den Rest der
Verbindung.
*Das schwarz/weiße Kabel ist ein 12-V-Hilfsausgang, der bis zu 250 mA Strom
unterstützen kann.
Bewahren Sie diese Anleitung auf. Verwenden Sie die Leuchte nur in der
vom Hersteller vorgesehenen Weise. Wenden Sie sich bei Fragen an den
Hersteller.
