Arneg Astana LX Guida rapida
Manuale di Installazione e Uso -
original
-
Direction for Installation and Use
Ausstellung und Gebrauchsanweisungen
Manuel d’Installation et de Service
Guía de Instalación y Manejo
Инструкции по монтажу и эксплуатации
IMPORTANTE: Leggere attentamente prima dell’uso. Conservare per una futura consultazione.
IMPORTANT: Carefully read before use. Keep in store for future use.
YOUR GLOBAL PARTNER FOT RETAIL SOLUTIONS
Astana LX - Mini Astana LX
Vertical glass-door • Remote
Astana LX - Mini Astana LX
05060194 00 22-05-20201
Fig.1

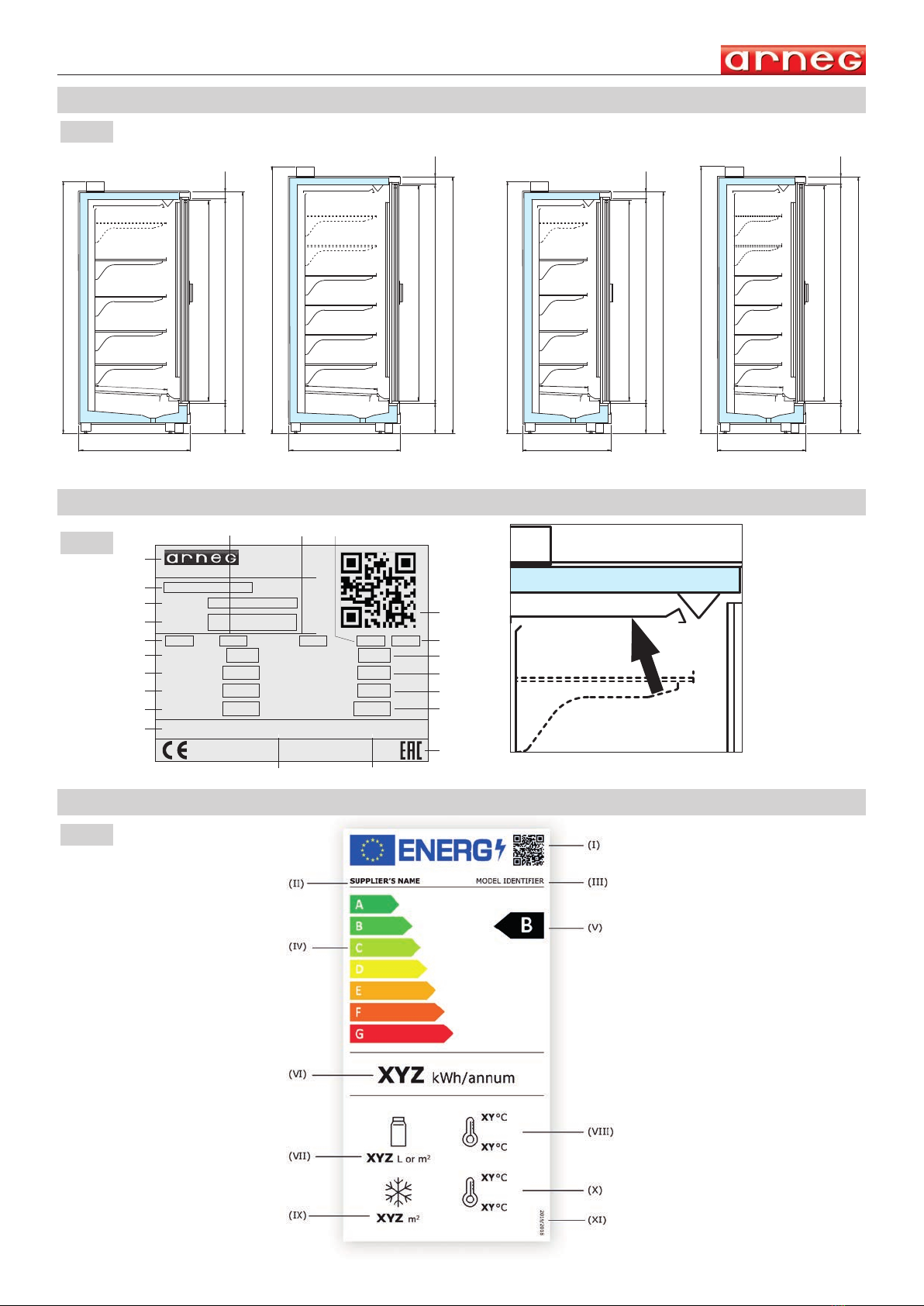

Presentazione del mobile/Case presenta on
Targa matricolare - Serial number plate
CODICE
ITEM
MATRICOLA
S/N
SBRINAMENTO
DEFROSTING
SUPERF.ESP.
DISPLAYAREA
REFRIGERANTE
REFRIGERANT
CLASSE
CLASS CLASSE FUNZ.
FUNCT. CLASS
ILLUMINAZIONE
LIGHTING
MASSA
WEIGHT
COMMESSA
W.SCHED ORDINE
W.ORD. ANNO
YEAR
W
m2
IP
kg
V Hz W A
1
2
3
4
5
6
8
9
10
11 12
7
19
13
16
18
17
15
14
22 21 20
POT.RISCALDANTE
HEATING POWER
W
CONTIENE GAS FLUORURATIAD EFFETTO SERRA
DISCIPLINATI DALPROTOCOLLO DI KYOTO
CONTAINS FLUORINATED GREENHOUSE GASES
COVERED BY THE KYOTO PROTOCOL
ARNEG S.p.A.
Via Venezia, 58
Campo San Martino
35010 Padova - Italy
www.arneg.it
MADE IN ITALY
W
Fig.2
940
580
580
2120
2030
605
250 1720
1675 door
60
940
2250
2160
605
250 1850
1805 door
60
H 203 H 216
740
395
2120
2030
410
250 1720
1675 door
60
740
395
2250
2160
410
250 1850
1805 door
60
H 203 H 216
Astana LX Mini Astana LX
E che a energe ca - Energy label
Fig.3
Astana LX - Mini Astana LX
05060194 00 22-05-20202
A
3 4 5 6

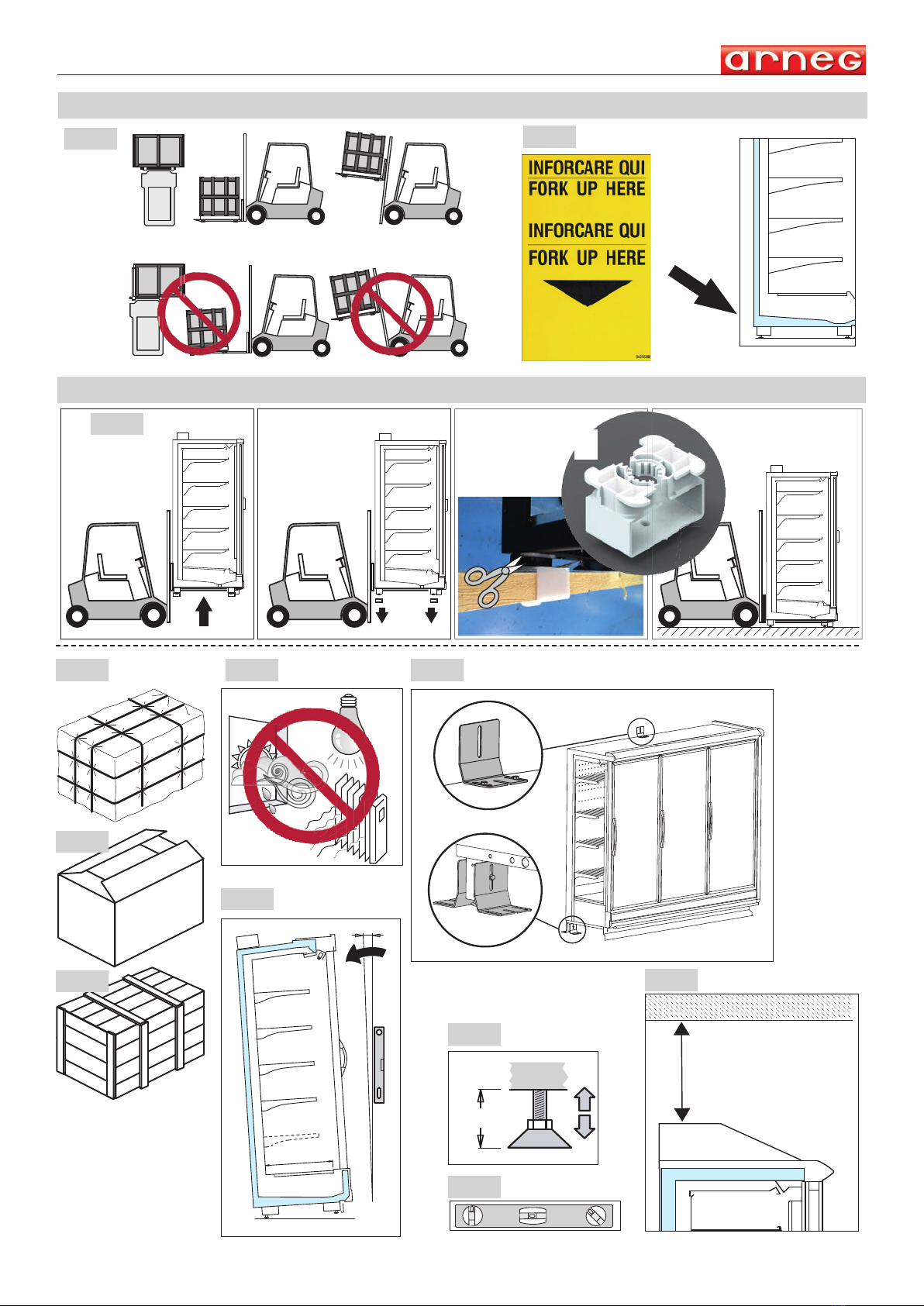

Il trasporto - Transporta on
Fig.4
Fig.6

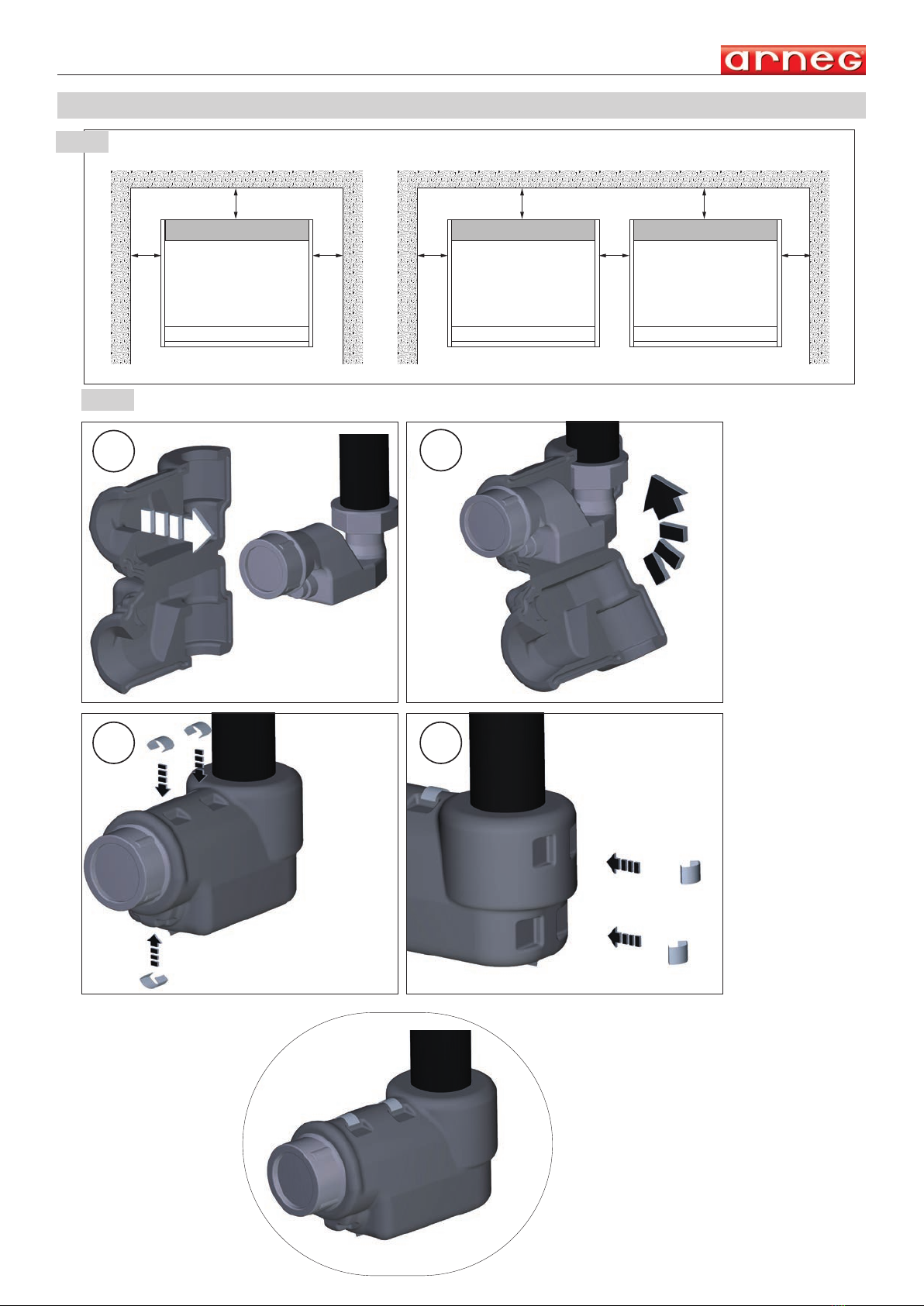

Installazione e condizioni ambientali - Installa on and environmental condi ons
Fig.5
Fig.7 Fig.11 Fig.12
Fig.8
Fig.9
Fig.10
10
mm
Fig.13
100 mm
Fig.15
MIN 500 mm
Fig.14
Astana LX - Mini Astana LX
05060194 00 22-05-20203
front
side
side
A
A
A = min 50 mm
A
front
side
side
A
A
A = min 50 mm
A
front
side
A
A
Fig.16
Installazione e condizioni ambientali - Installaon and environmental condions
1
3
2
4
Fig.17
Astana LX - Mini Astana LX
05060194 00 22-05-20204
OK

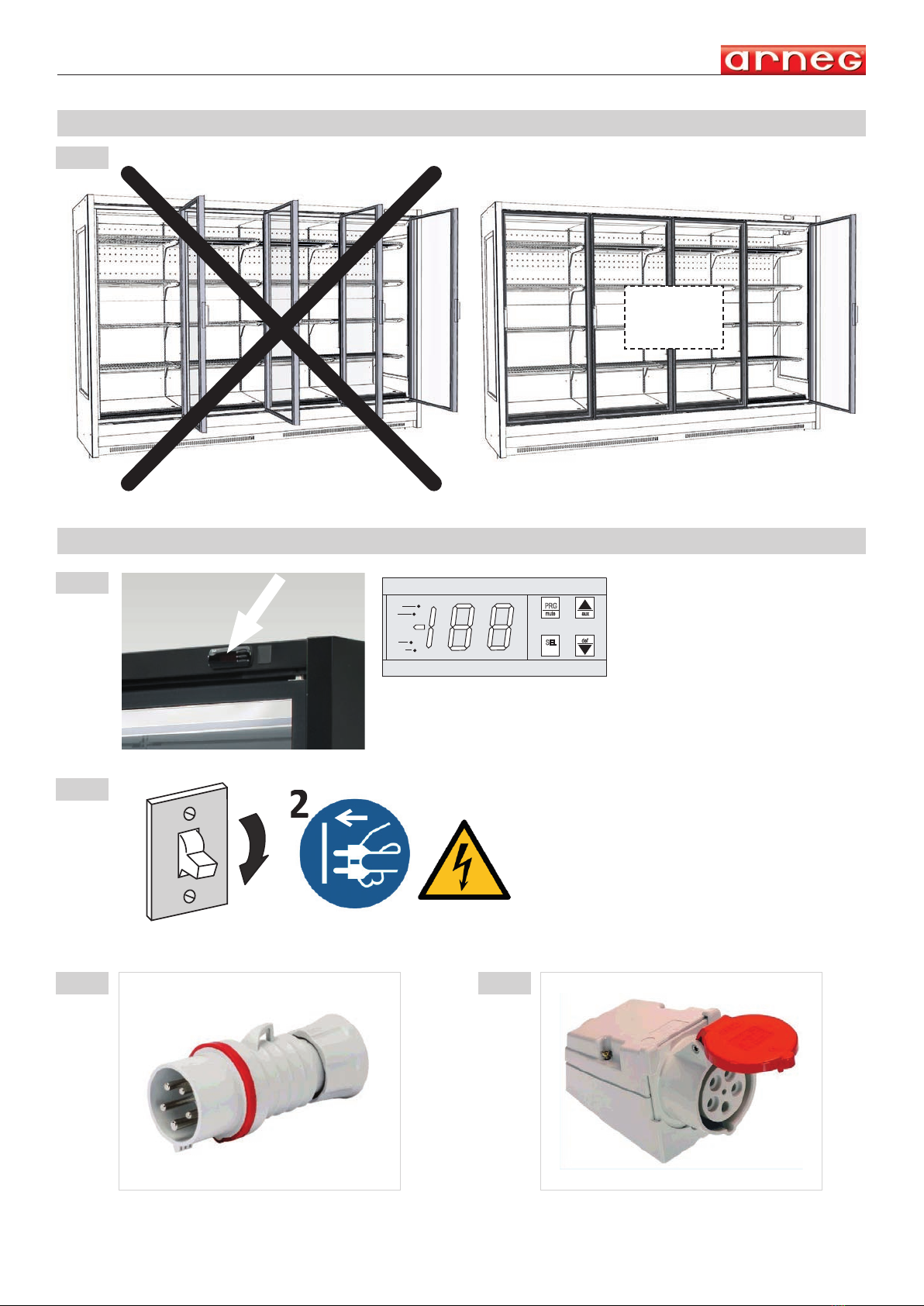

Avviamento, regolazione e controllo temperatura - Start control and adjustment of the temperature
comp
def
fan
al./aux
PRG
mute aux
def
SEL
Installazione e condizioni ambientali - Installa on and environmental condi ons
Fig.18
ON
OFF
12
2
Fig.19
Fig.20
Fig.21 Fig.22
Astana LX - Mini Astana LX
05060194 00 22-05-20205

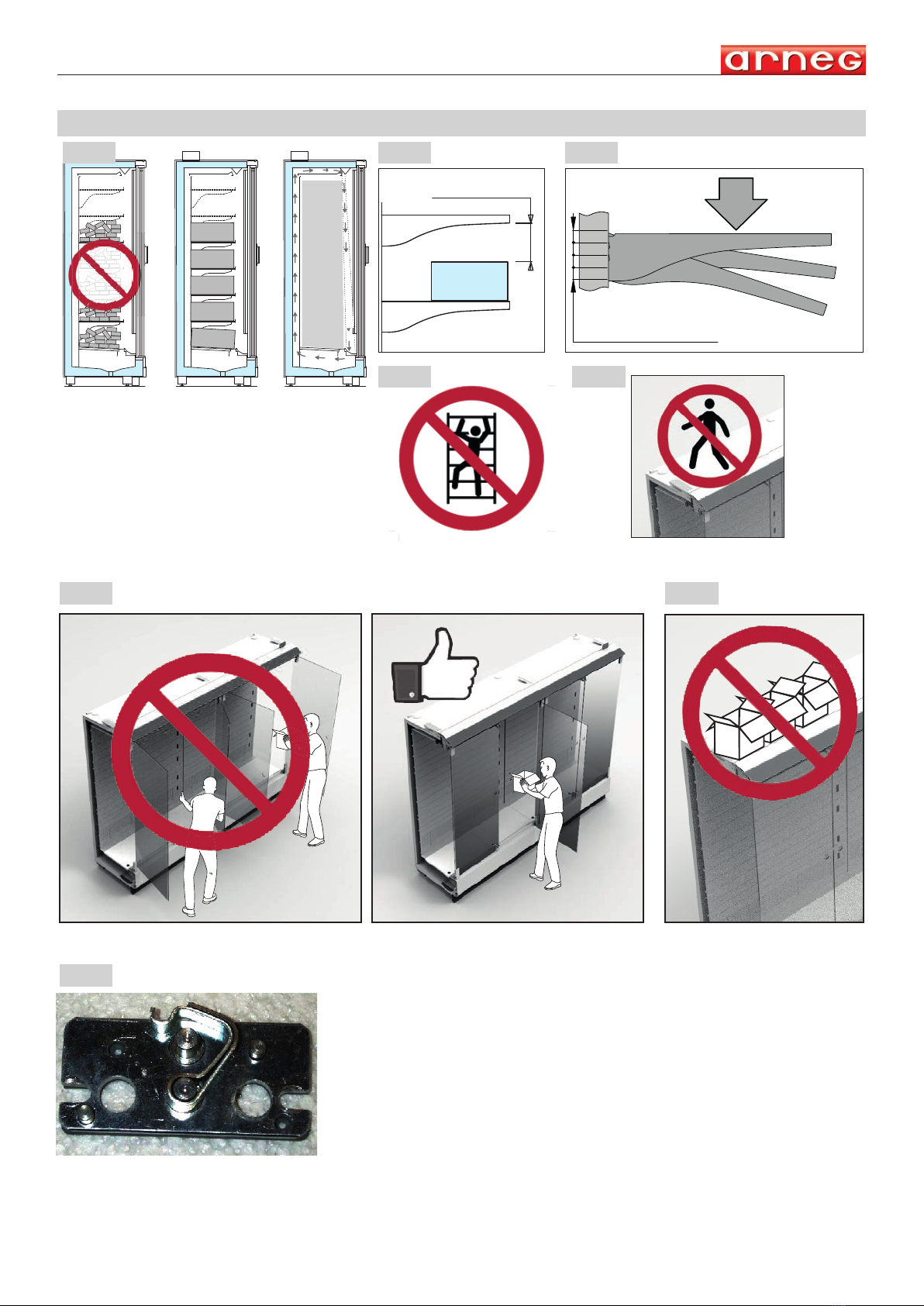

Caricare il mobile - Cabinet loading
min 30mm
passo montante 25 mm
25 mm upright pitch
0°
10°
20°
160 kg/m2
160 kg/m2
160 kg/m2
160 kg/m2
160 kg/m2
350
kg/m
2
LOAD
LIMIT
COLD AIR COURTAIN
Fig.23 Fig.24 Fig.25
Fig.26 Fig.27
Fig.28 Fig.29
Fig.30
Astana LX - Mini Astana LX
05060194 00 22-05-20206
Manutenzione e pulizia - Maintenance and cleaning
Fig.31
Fig.32

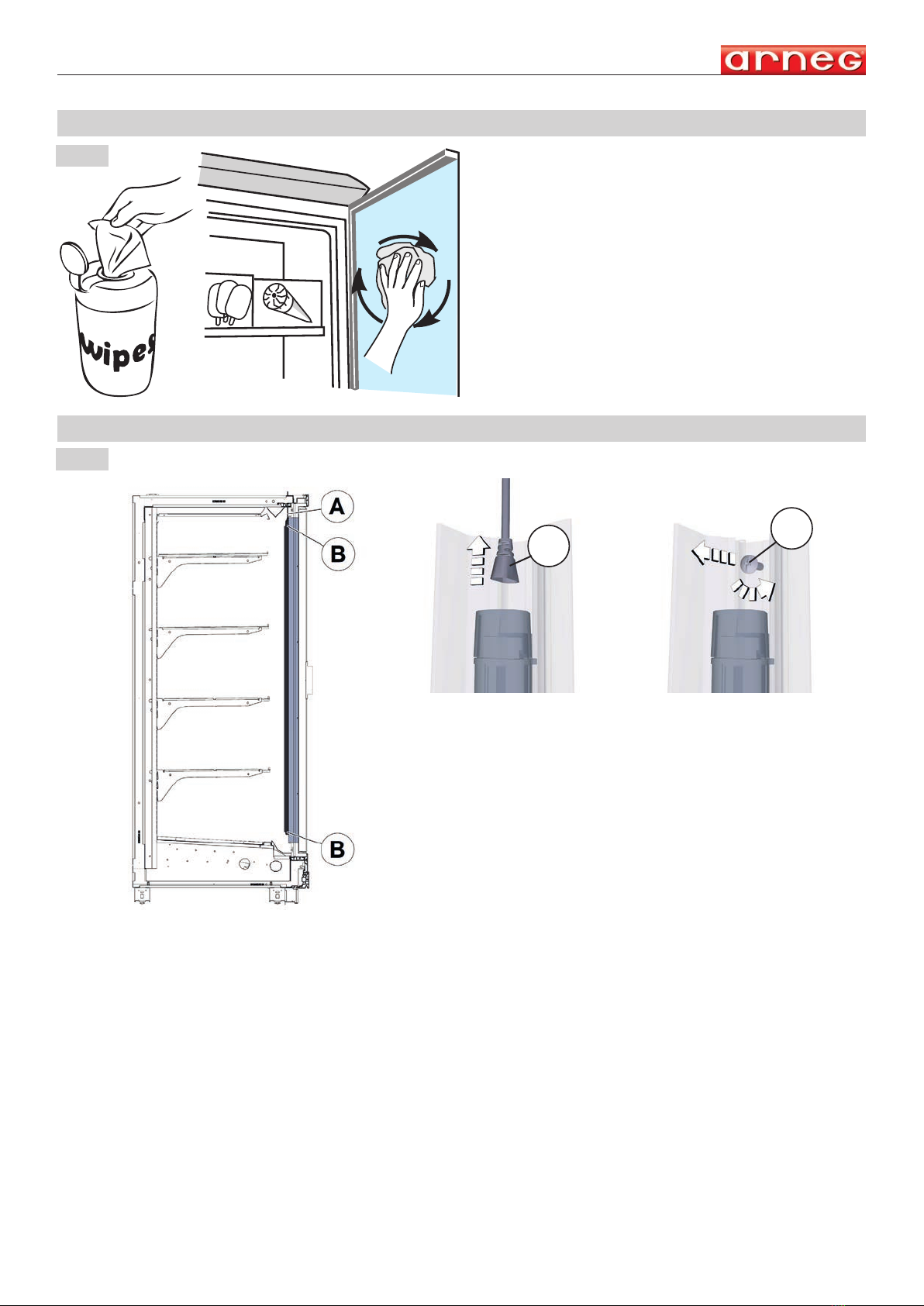

Smontaggio lampada vercale - Vercal lamp disassembly
AB
Astana LX - Mini Astana LX
05060194 00 22-05-20207

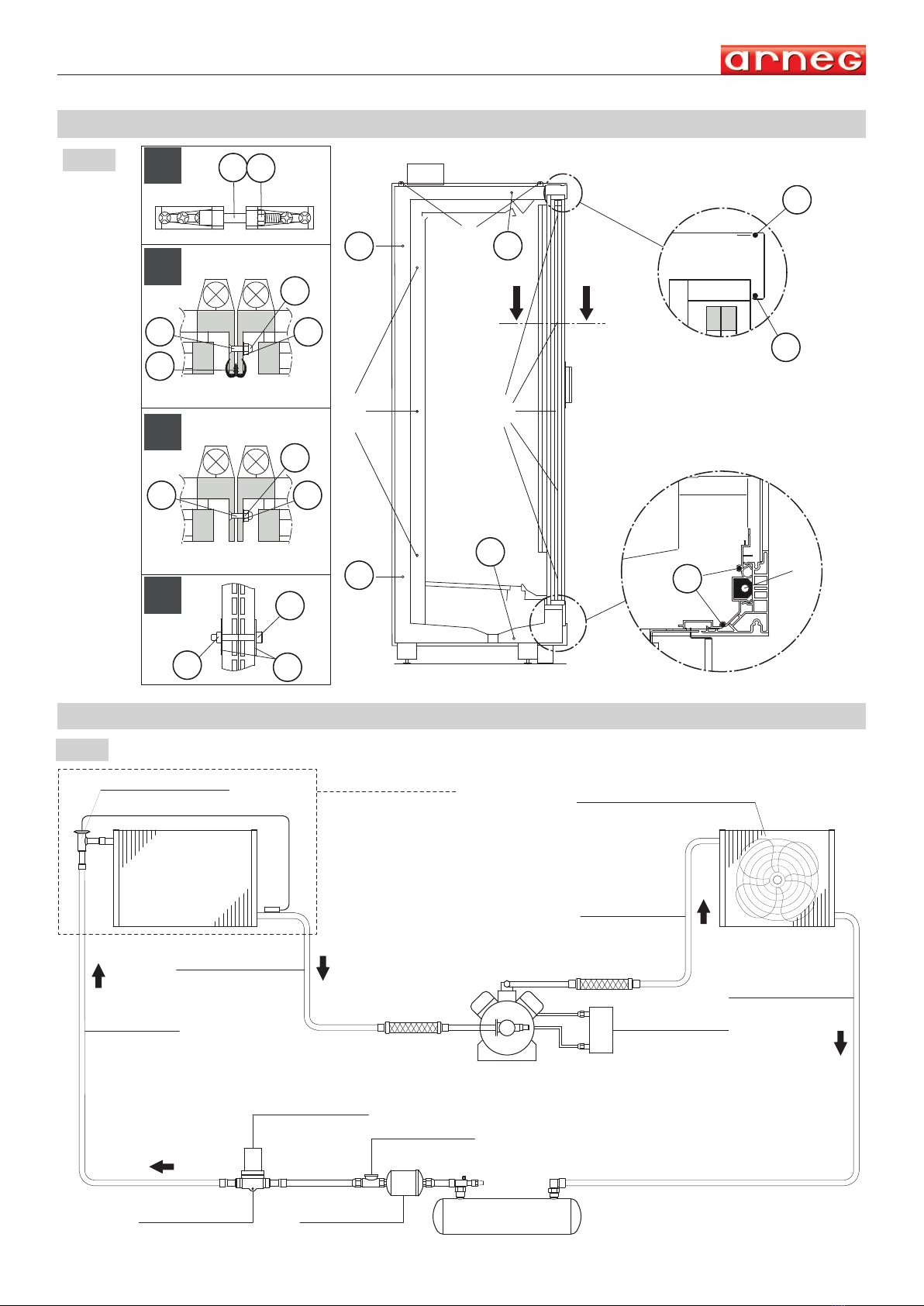

Schema frigorifero pico - Typical refrigeraon diagram
evaporatore
evaporator
ricevitore di liquido
liquid receiver
pressostato
pressure control
bobina
coil for solenoid spia del liquido
sight glasses
linea liquido
line for liquid
condensatore
condenser
ventilatore condensatore
condenser fan
linea condensato
condensed line
linea di aspirazione
suction line
valvola di espansione
expansion valve
fornito da ARNEG
supplied by ARNEG
linea gas caldo
hot gas line
valvola solenoide
solenoid valve
filtro deidratore
filter drier
Canalizzazione - Mulplexing
Fig.33
Fig.34
A
6
3
5
1
88
7
4 9
8
8
1
1
D
C
36
A
A
D B-C
A : A
A A
7
49
2
B
A : A
ALUMINIUM FRAME
PVC FRAME
04711065 04230600
04231100
04713006
04480112
04480112
Astana LX - Mini Astana LX
05060194 00 22-05-20208

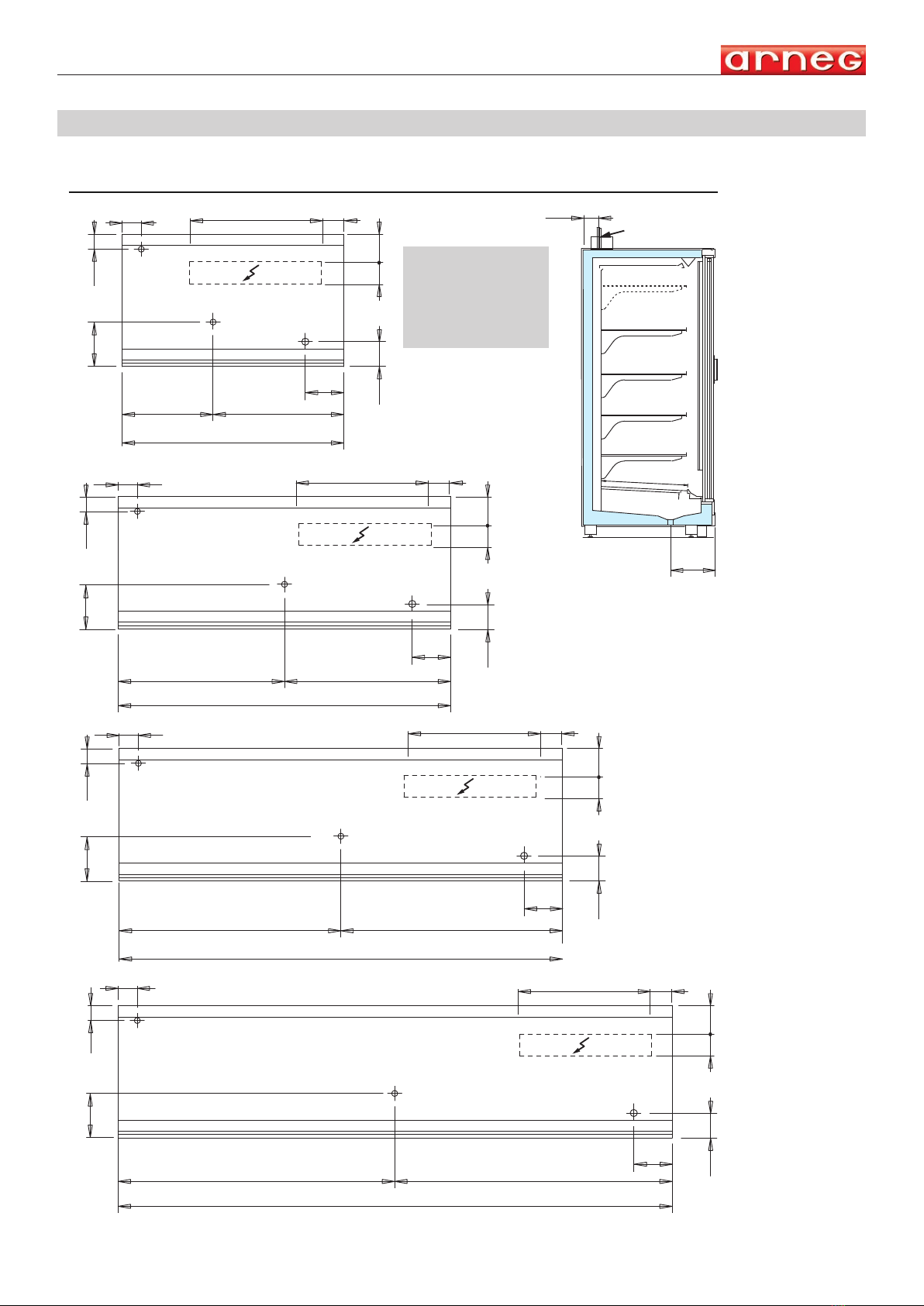

313
313
641 921
1562 2 porte/doors
271
271
175
271
271
1171.5 1171.5
2343 3 porte/doors
1562 1562
3124 4 porte/doors
1949 1956
3905 5 porte/doors
150
930
150
930
313
154 200
135
105
313 105
313 105
135
135
135
105
135
H2O
H2O
cavi/cables
cavi/cables
150
930
150
930
H2Ocavi/cables
H2O
cavi/cables
175 154 200
175 154 200
175 154 200
A
A
A
A
A
ASTANA LX
A -optional:
uscita tubi sul tetto
A -optional:
ceiling outlet pipes
