Asus Xonar DGX Manuale utente
First Edition
Jan. 2012
Copyright © 2012 ASUSTeK Computer Inc.
All Rights Reserved
Xonar DGX
PCIE 5.1 & Headphone Amp Audio Card
Quick Start Guide
U7083
U7083_Xonar DGX_QSG.indb 1 1/9/12 6:42:03 PM
Table of content
English ....................................................................................... 1
Français ....................................................................................... 4
Deutsch ....................................................................................... 8
Italiano ..................................................................................... 12
Español ..................................................................................... 16
Português .................................................................................. 20
Pyccкий
.................................................................................... 24
Türkçe ..................................................................................... 28
U7083_Xonar_DGX_QSG_front page.i5 5 1/9/12 6:40:40 PM
1
ASUS Xonar DGX Quick Start Guide
English
1. Package contents
Check your ASUS Xonar DGX audio card package for the following items:
• ASUS Xonar DGX PCIE audio card
• LowProleBracketx1
• SupportCDx1
• QuickStartGuidex1
2. System requirements
To ensure a successful installation of the Xonar DGX card, your computer must
meet the following requirements:
• One PCIE 1.0 (or higher) compatible slot for the audio card
• Microsoft®Windows®7 (32/64bit) / Vista (32/64bit) / XP (32/64bit) / MCE2005
• Intel®Pentium® 4 1.4 GHz or AMD® Athlon 1400 CPU or faster CPU
• 256MB(orabove)DRAMsystemmemory
• 60MBavailableHDDspacefordriverinstallationpackage
• CD-ROM drive (or DVD-ROM drive) for software installation
• High-quality headphones or powered analog speakers to enjoy the ultra-high
delitysoundofthecard
3. Hardware introduction

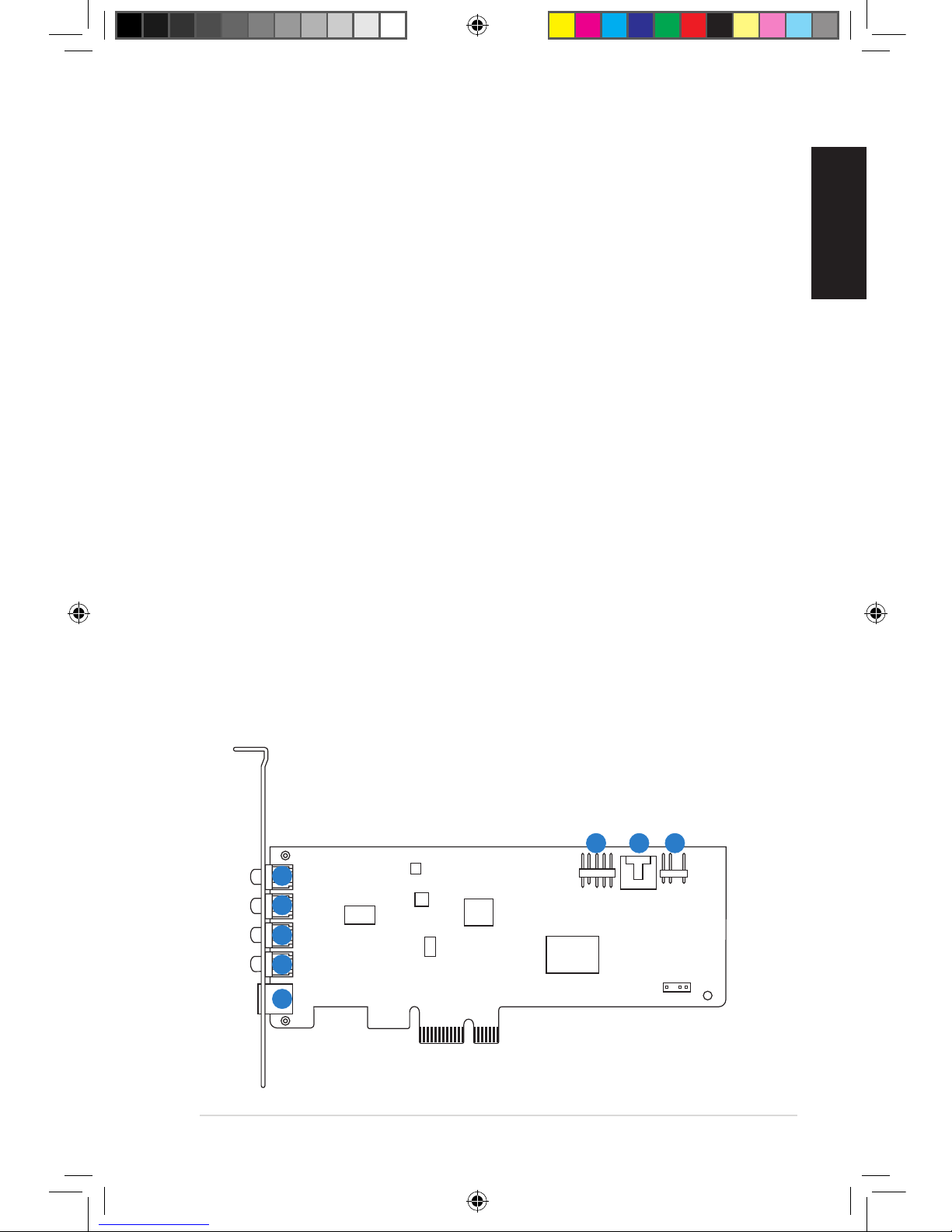

3.1 Xonar DGX card layout
1
2
3
4
5
67 8
U7083_Xonar DGX_QSG.indb 1 1/9/12 6:42:03 PM
2ASUS Xonar DGX Quick Start Guide
English
No Item Description
1
Microphone In port ConnectyourexternalPCmicrophonetothis3.5mmportfor
voiceinput.Built-inhigh-qualityMicrophonepre-amplier.
Line In port
Connect analog devices like MP3 players, CD players,
music synthesizers and other line-level sound sources to this
3.5mm port for audio recording or processing.
2Headphone/Front
Out port
Connect your headphones or 2/2.1 channel speakers to this
3.5mm port. For multi-channel speaker systems, connects to
the front left/right input on the powered speakers.
3Side Surround Out
port
Connects to the surround channel input on 4/4.1/5.1 powered
analog speakers.
4Center/Subwoofer
Out port
Connects to the center/subwoofer input on 5.1 powered
analog speakers.
5 S/PDIF Out port
OpticalTOSLINKdigitaloutputport.Connectstoexternal
digital decoder or digital speaker systems, Home Theater
systems, AV receivers for outputting digital audio including
PCM, DTS Digital, DTS, WMA-Pro, etc.
6Front panel audio
header
9-pinIntelAC’97/HDAfront-panelwhichsupportsaudio
jack-detection and audio FP Headphone selection for Analog
Out on the Audio Center.
7 Aux Input Header
4-pin header. Usually connects to the Analog Audio output of
TV tuner card or other sound source inside your PC system.
(TomonitoryourTVtunercard’saudiofromthisAux-In,you
mustenablethe“monitor”functionforAux-InintheXonar
DGXAudioCenter’srecordingmixer.)
8 S/PDIF Out header Connects to the supported graphics card with HDMI.
U7083_Xonar DGX_QSG.indb 2 1/9/12 6:42:04 PM
3
ASUS Xonar DGX Quick Start Guide
English
4. Driver installation
Installing the Xonar DGX card driver
1. After you have installed the Xonar DGX card, turn on your computer.
Windows®automatically detects the audio card and searches for device
drivers. When prompted for the drivers, click Cancel.
2. Insert the support CD into the optical drive. If Autorun is enabled in your
system, the setup starts automatically. If not, run setup.exe from your
support CD.
3. Followtheonscreeninstructionstonishtheinstallation.
The version and content of the support CD are subject to change without notice.
3.2 Card installation
Beforeyouproceedwiththefollowinginstallationsteps,it’srecommendedthat
youdisableyouronboardaudiodeviceinyourBIOSsettings,oruninstallany
otheraudiocardsonyourPC.(ForBIOSsettingoruninstallationofothersound
cards, refer to the user manuals of your motherboard and audio card.)

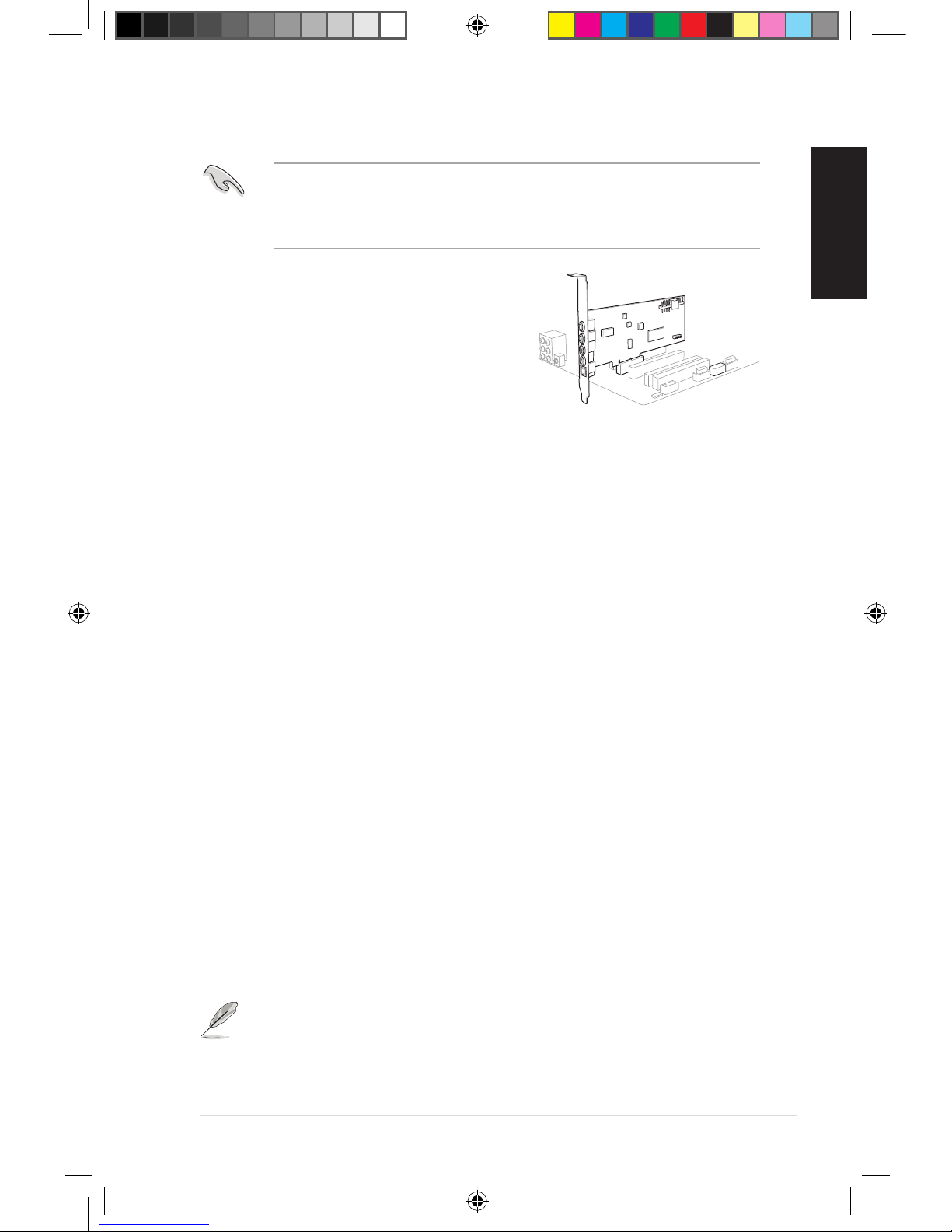

Installing the Xonar DGX card
1. Power OFF the computer, the monitor, and
all other peripheral devices connected to
your computer.
2. Unplug the computer power cord from your
computer and power outlet.
3. Touch the metal back or side panel of the
computer to avoid static electricity.
4. Remove the chassis cover.
5. Remove the metal bracket from an available PCIE slot for the Xonar DGX
audio card.
6. Carefully insert the audio card into the PCIE slot. Ensure the audio card sits
properly in place.
7. Secure the audio card with screws and the metal bracket.
8. Put back the chassis cover.
9. Reconnect all cables.
10. Plug the power cord to the computer and to a power outlet.
11. Power ON the computer.
12
U7083_Xonar DGX_QSG.indb 3 1/9/12 6:42:04 PM
4ASUS Xonar DGX - Guide de démarrage rapide
Français
Xonar DGX
Carte son PCIE 5.1 & ampli casque
Guide de démarrage rapide
Première édition
Janvier 2012
Copyright © 2012 ASUSTeK Computer Inc.
Tous droits réservés
U7083_Xonar DGX_QSG.indb 4 1/9/12 6:42:06 PM
5
ASUS Xonar DGX - Guide de démarrage rapide
Français
1. Contenu de la boîte
VériezquelaboîtedevotrecartesonASUSXonarDGXcontientbienleséléments
suivants :
• Carte son PCIE ASUS Xonar DGX
• Supportdemi-hauteurx1
• CD de support
• Guide de démarrage rapide
2. Pré-requis système
Avantd’installerlacartesonXonarDGX,assurez-vousquevotreordinateur
puissesatisfaireauxcritèressuivants:
• Un slot PCIE 1.0 (ou supérieur) pour la carte son
• Microsoft®Windows®7/ Vista (32/64bits) / XP (32/64bits) / MCE2005
• Un processeur Intel®Pentium® 4 1.4GHz ou AMD Athlon 1400 ou supérieur
• Mémoire DRAM de 256 Mo (ou plus)
• 60Mod’espacedisquedisponiblepourl’installationdupilote
• UnlecteurdeCD-ROM(ouDVD-ROM)pourl’installationdeslogiciels
• Desécouteursdehautequalité,deshaut-parleursanalogiquespourproter
pleinement de la qualité audio délivrée par la carte son
3. Introduction au matériel
3.1 Diagramme de la carte Xonar DGX
1
2
3
4
5
67 8
U7083_Xonar DGX_QSG.indb 5 1/9/12 6:42:07 PM
6ASUS Xonar DGX - Guide de démarrage rapide
Français
N° Élément Description
1
Port d’entrée
microphone ConnectezleportmicrophoneexternedevotrePCsurce
jack3.5mm.Intègreunpréamplicateurdemicrophonede
haute qualité.
Port d’entrée audio Connectez des périphériques analogiques (lecteur MP3,
lecteur CD, etc) ou autres sources audio sur ce jack 3.5mm.
(Via un convertisseur numérique-analogique avec un rapport
signal/bruitde118dB)
2 Port casque/sortie de
signal avant Connectez le câble audio droit (rouge) de votre système de
haut-parleurs 2/2.1 sur ce port. Pour les système de haut-
parleursmulti-canaux,seconnecteauportd’entréedesignal
avant droit/gauche.
3 Port de sortie
Surround latéral Seconnecteauportd’entréeSurrounddessystèmesde
haut-parleurs analogiques alimentés 4/4.1/5.1.
4 Port de sortie centre/
caisson de basse Seconnecteauportd’entréecentre/caissondebassedes
systèmes de haut-parleurs analogiques alimentés 5.1.
5 Port de sortie S/PDIF Port de sortie numérique TOSLINK. Se connecte à un
décodeurnumériqueexterne,unhomecinéma,unsystème
de haut-parleurs numériques ou un récepteur pour la
transmissiond’unsignalaudionumériquesupportantles
technologies PCM, DTS Digital, DTS, WMA-Pro, etc.
6 En-tête audio pour
panneau avant
(9 broches)
CompatibleIntelHDA/AC’97,supporteladétectiondes
ports audio et intègre une prise casque pour une sortie
analogiquesurvotresystèmed’enceintes.
7En-tête d’entrée
auxiliaire
(4 broches)
Se connecte généralement au port de sortie audio
analogiqued’unecartetunerTVoutoutautresourceaudio
interneduPC.(Poursurveillerlessignauxaudiodevotre
carte tuner TV depuis ce port, vous devrez activer la fonction
desurveillanceduport“Aux-In”àpartirdel’utilitaireaudio
Xonar DGX Audio Center.)
8 En-tête sortie S/PDIF Se connecte à une carte graphique avec support HDMI.
U7083_Xonar DGX_QSG.indb 6 1/9/12 6:42:07 PM
7
ASUS Xonar DGX - Guide de démarrage rapide
Français
4. Installation du pilote
Installer le pilote de la carte Xonar DGX
1. Une fois la carte son installée, allumez votre PC. Windows®détectera
automatiquement la carte son et lancera la recherche du pilote approprié.
Lorsquelafenêtred’installationdupiloteapparaît,cliquezsurAnnuler.
2. InsérezleCDdesupportdansvotrelecteuroptique.Sil’Exécution
automatiqueestactivée,leprocessusdecongurationdémarre
automatiquement.Sicen’estpaslecas,cliquezsurlechiersetup.exe
contenu dans le CD de support.
3. Suivezlesinstructionsàl’écranpourterminerl’installation.
LaversionetlecontenuduCDdesupportpeuventêtremodiéssansavis
préalable.
3.2 Installation de la carte
Avant de continuer, il est recommandé de désactiver le chipset audio embarqué
dansleBIOSoudedésinstallerlesautrescartesaudiodevotresystème.(Pour
lesoptionsduBIOSouladésinstallationd’autrescartesson,référez-vousaux
manuelsd’utilisationdelacartemèreetdelacarteaudio)

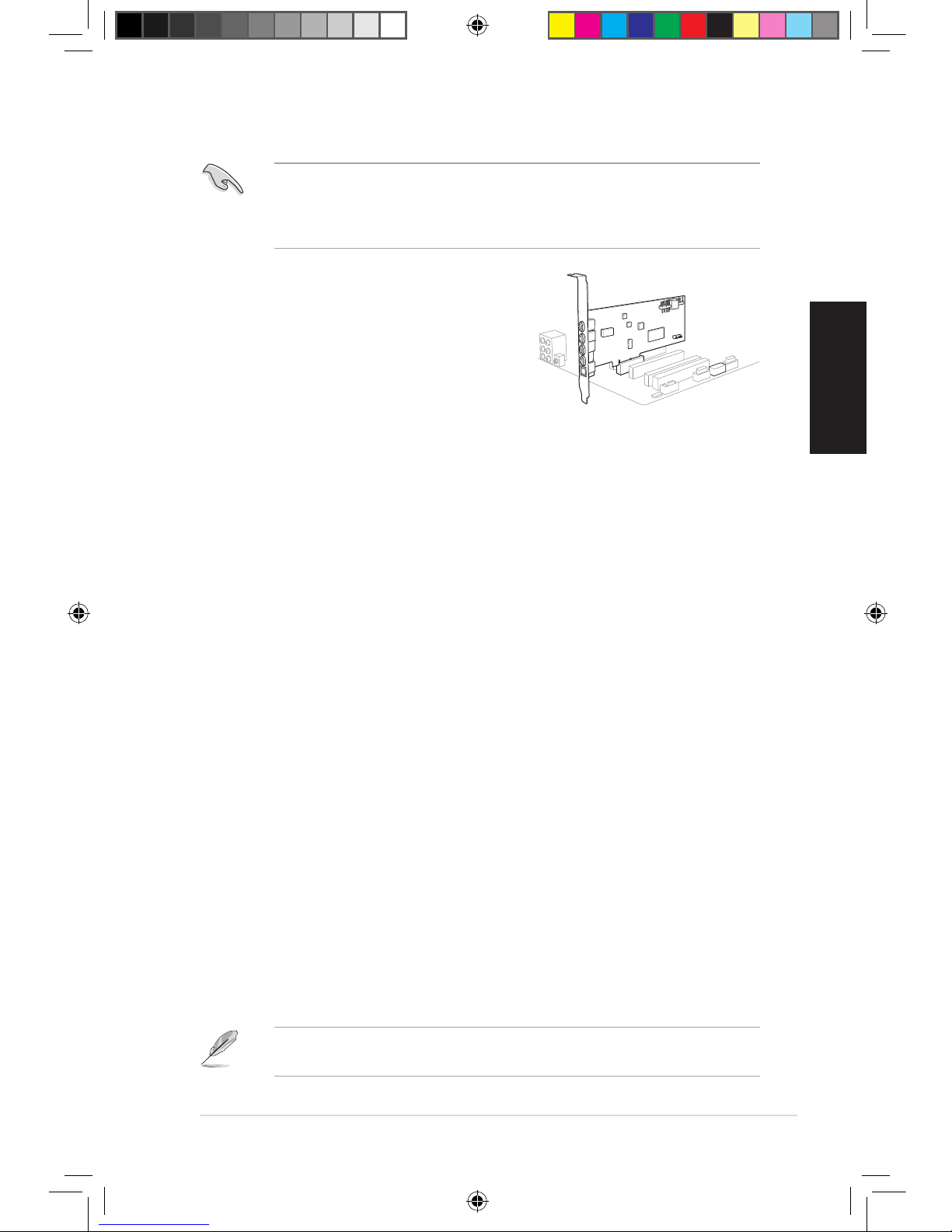

Installer la carte son Xonar DGX
1. Éteignezl’ordinateur,lemoniteurettous
les périphériques connectés au PC.
2. Débranchezlecordond’alimentationde
l’ordinateuretdelapriseélectrique.
3. Touchezl’arrièremétalliqueoulepanneau
latéralduchâssisdel’ordinateurpourvous
déchargerdel’électricitéstatique.
4. Retirez le panneau latéral du châssis.
5. Retirezlescachesmétalliquesd’unslotPCIEpourpouvoirinstallerlacarte
Xonar DGX.
6. Insérez délicatement la carte son sur le slot PCIE. Assurez-vous que la carte
est bien en place.
7. Sécurisezlacarteàl’aidedevisoudescachesmétalliques.
8. Replacez le panneau latéral du châssis.
9. Reconnectez tous les câbles.
10. Reliezlecordond’alimentationàl’ordinateuretàunepriseélectrique.
11. Allumezl’ordinateur.
12
U7083_Xonar DGX_QSG.indb 7 1/9/12 6:42:08 PM
8ASUS Xonar DGX-Schnellstartanleitung
Deutsch
Xonar DGX
PCIE 5.1 & Kopfhörer
Audio-Karte
Schnellstartanleitung
Erste Ausgabe
Januar 2012
Copyright © 2012 ASUSTeK Computer Inc.
Alle Rechte vorbehalten
U7083_Xonar DGX_QSG.indb 8 1/9/12 6:42:10 PM
Altri manuali per Xonar DGX
3
Indice
Lingue:
Altri manuali Asus Scheda audio
Asus
Asus XONAR U5 SI Manuale utente
Asus
Asus XONAR ESSENCE ST Manuale utente
Asus
Asus Xonar D-KARAX Manuale utente
Asus
Asus Xonar U7 Manuale utente
Asus
Asus XONAR ESSENCE STX - Sound Card - 192 kHz Manuale utente
Asus
Asus MIO Manuale utente
Asus
Asus Audio Card Xonar D2 Manuale utente
Asus
Asus Xonar DSX Manuale utente
Asus
Asus XONAR U5 SI Manuale utente
Asus
Asus Audio Card Xonar D2X Manuale utente
Asus
Asus XONAR ESSENCE STX - Sound Card - 192 kHz Manuale utente
Asus
Asus XONAR ESSENCE - Sound Card - 192 kHz Manuale utente
Asus
Asus XONAR D1 - Sound Card - Low Profile Manuale utente
Asus
Asus XONAR ESSENCE - Sound Card - 192 kHz Manuale utente
Asus
Asus Xonar U3 PLUS Manuale utente
Asus
Asus Xonar DS Manuale utente
Asus
Asus PCI-V264CT Manuale utente
Asus
Asus XONAR ESSENCE ST Manuale utente
Asus
Asus XONAR ESSENCE STX - Sound Card - 192 kHz Manuale utente
Asus
Asus Xonar Xense Manuale utente
