Atlantic DORIS Digital Mixte Manuale utente

DORIS DIGITAL MIXTE

Radiateur sèche-serviettes mixte

Mixed bathroom radiator

Mix badheizgerät

Mixt badkamerradiator

ATLANTIC EST UNE MARQUE FRANÇAISE La sérénité s’installe chez vous

NOTICE D’UTILISATION

ET D’INSTALLATION

Installation and operating manual

Installations- und bedienungsanleitung

Installatie- en gebruiksvoorschriften

À conserver par l’utilisateur

Manual must be kept by end user

Der benutzer muss diese anleitung aufbewahren

Richtlijnen te bewaren door de gebruiker

Sommaire

Mise en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Installation.............................................................4

Préparer l’installation de l’appareil.........................................4

Raccorder l’appareil ....................................................5

Utilisation des patères . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Entretien.............................................................6

Nettoyage du ventilateur ................................................7

Utilisation .............................................................7

Principe de fonctionnement..............................................7

Premiere mise en marche ...............................................7

L’interrupteur .........................................................7

Mettre en marche / arrêter l’appareil ......................................8

Verrouillage des commandes .............................................8

Description des modes .................................................8

Prog Active ........................................................8

Prog Inactive .......................................................8

Régler la température ..................................................9

Le menu ..............................................................10

Fonctionnement du Boost ..............................................10

Utiliser la programmation interne ........................................11

Modier les programmes ...........................................11

Copier un programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Utiliser la programmation externe .......................................11

Le menu EXPERT .....................................................12

Délestage .............................................................13

Prolonger la durée de vie de l’appareil ..................................13

En cas de problème ...................................................14

Caractéristiques.......................................................16

Le pilotage à distance des modes de fonctionnement et des programmes de l’appareil est

possible avec l’application Cozytouch disponible sur App Store® ou Google play®.

Les accessoires suivants sont nécessaires :

· un Bridge Cozytouch (à installer sur votre box Internet)

· un Interface Cozytouch par appareil.

Mise en garde

Attention surface très chaude. Caution hot surface.

ATTENTION : Certaines parties de ce produit

peuvent devenir très chaudes et provoquer des brû-

lures. Il faut prêter une attention particulière en pré-

sence d’enfants et de personnes vulnérables.

-Il convient de maintenir à distance de cet appareil les enfants de moins

de 3 ans, à moins qu’ils ne soient sous une surveillance continue.

-Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre

l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été

placé ou installé dans une position normale prévue et que ces enfants

disposent d'une surveillance ou aient reçu des instructions quant à

l'utilisation de l'appareil en toute sécurité et en comprennent bien les

dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent

ni brancher, ni régler, ni nettoyer l'appareil, et ni réaliser l'entretien de

l'utilisateur.

-Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans

et par des personnes ayant des capacités physiques, sensorielles ou

mentales réduites ou dénuées d’expérience ou de connaissance,s'ils (si

elles) sont correctement surveillé(e)s ou si des instructions relatives

à l'utilisation de l'appareil en toute sécurité leur ont été données et

si les risques encourus ont été appréhendés. Les enfants ne doivent

pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne

doivent pas être effectués par des enfants sans surveillance.

-Cet appareil ne doit être branché ou raccordé, selon les règles et

normes en application, que par une personne habilitée.

-Pour éviter tout danger pour les très jeunes enfants,il est recommandé

d’installer cet appareil de façon telle que le barreau chauffant le plus

bas soit au moins 600 mm au-dessus du sol.

-Cet appareil ne doit être branché ou raccordé, selon les règles et

normes en application, que par une personne habilitée.

-Si le câble d’alimentation est endommagé, il doit être remplacé par le

fabricant, son service après-vente ou des personnes de qualication

similaire an d’éviter un danger.

Attention :

Surface très

chaude

Caution

hot surface

-A la première mise en chauffe, une légère odeur peu apparaître

correspondant à l’évacuation des éventuelles traces liées à la

fabrication de l’appareil.

-La notice d’utilisation de cet appareil est disponible en vous connec-

tant sur le site Internet du fabricant indiqué sur le bon de garantie

présent dans cette notice.

-Un système de gestion d’énergie ou de délestage par coupure

d’alimentation est incompatible avec nos appareils. Il détériore le

thermostat.

-Pour des raisons de sécurité, il est formellement interdit de re-remplir

les appareils. En cas de besoin, contactez un professionnel qualié.

-Pour assurer un bon fonctionnement du ventilateur (selon modèle),

il est recommandé de ne pas obstruer ou recouvrir la sortie d’air

(notamment par une serviette). Cela risquerait de provoquer la mise

en sécurité du ventilateur.

-Veillez à ne pas positionner de peignoir sur le boîtier de commande.

-Avant de procédez à l’entretien du radiateur sèche-serviettes,éteignez-

le et laissez-le refroidir. Ne jamais utiliser de produits abrasifs et de

solvants.

Les appareils munis de ce symbole ne doivent pas être mis

avec les ordures ménagères, mais doivent être collectés sé-

parément et recyclés.

La collecte et le recyclage des produits en n de vie doivent

être effectués selon les dispositions et les décrets locaux.

L’installation d’un appareil en altitude provoque une éléva-

tion de la température de sortie d’air (de l’ordre de 10°C par

1000 m de dénivelé).

Installation

Règles d’installation

-Cet appareil a été conçu pour être installé dans un local résidentiel.

Dans tout autre cas,veuillez consulter votre distributeur.

-L’installation doit être faite dans les règles de l’art et conforme

aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la

France).

-L’appareil doit être alimenté en 230V Monophasé 50Hz.

-Dans des locaux humides comme les salles de bains et les cuisines,

vous devez installer le boîtier de raccordement au moins à 25 cm

du sol.

Tenir l’appareil éloigné d’un courant d’air susceptible de per-

turber son fonctionnement (ex : sous une Ventilation Mécanique

Centralisée, etc...).

Ne pas l’installer sous une prise de courant xe.

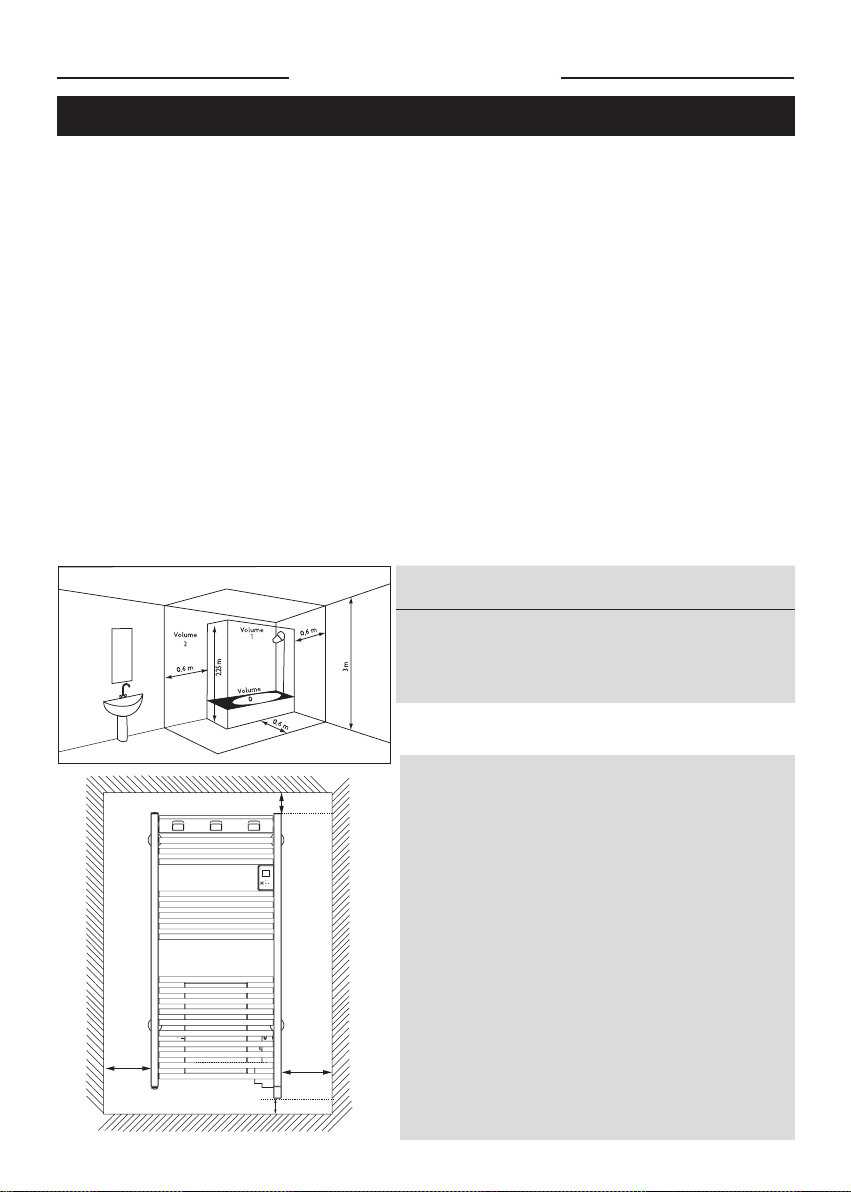

Volume 1 Pas d’appareil électrique

Volume 2

Appareil électrique

IPX4 (Norme EN 60335-

2-43 : 2003/A2 : 2008)

200 mini

250 mini

150 mini

250 mini

Respectez les distances minimales

avec le mobilier pour l’emplacement

de l’appareil.

Ne pas installer d’étagère au-dessus

de l’appareil.

Le boîtier bas doit être au minimum à

5 mm du mur.

Pour éviter tout danger pour les très

jeunes enfants, il est recommandé

d’installer cet appareil de façon telle

que le barreau chauffant le plus bas

soit au moins 600 mm au-dessus du

sol.

PRÉPARER L’INSTALLATION DE L’APPAREIL

RACCORDER L’APPAREIL

Règles de raccordement

-L’appareil doit être alimenté en 230V Monophasé 50Hz.

-L’alimentation de l’appareil doit être directement raccordée au réseau

après le disjoncteur et sans interrupteur intermédiaire.

-Le raccordement au secteur se fera à l’aide du câble de l’appareil par

l’intermédiaire d’un boîtier de raccordement. Dans des locaux humi-

des comme les salles de bains et les cuisines, il faut installer le boîtier

de raccordement au moins à 25 cm du sol.

-Le raccordement à la terre est interdit. Ne pas brancher le

l pilote (l noir) à la terre.

-L’alimentation doit être directement raccordée au réseau après le

dispositif de coupure omnipolaire conforme aux règles d’installation.

-Si le câble d’alimentation est endommagé, il doit être remplacé par le

fabricant, son service après-vente ou une personne de qualication

similaire an d’éviter un danger.

-Si vous utilisez le l pilote et s’il est protégé par un différentiel 30mA

(ex : salle de bains), il est nécessaire de protéger l’alimentation du l

pilote sur ce différentiel.

-Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie

l pilote et non un délesteur à sortie de puissance, an de ne pas

détériorer le thermostat.

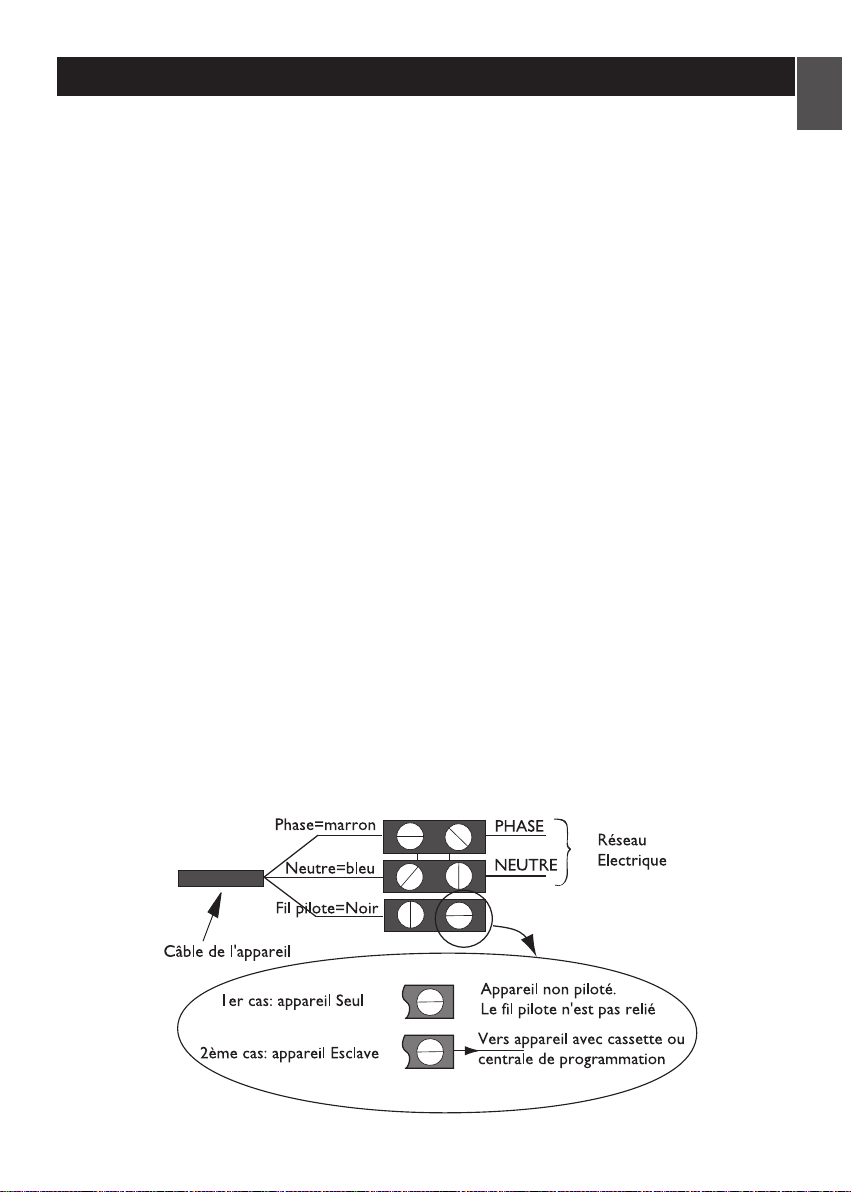

Schéma de raccordement de l’appareil

-Coupez le courant et branchez les ls d’après le schéma suivant :

Deux cas possibles

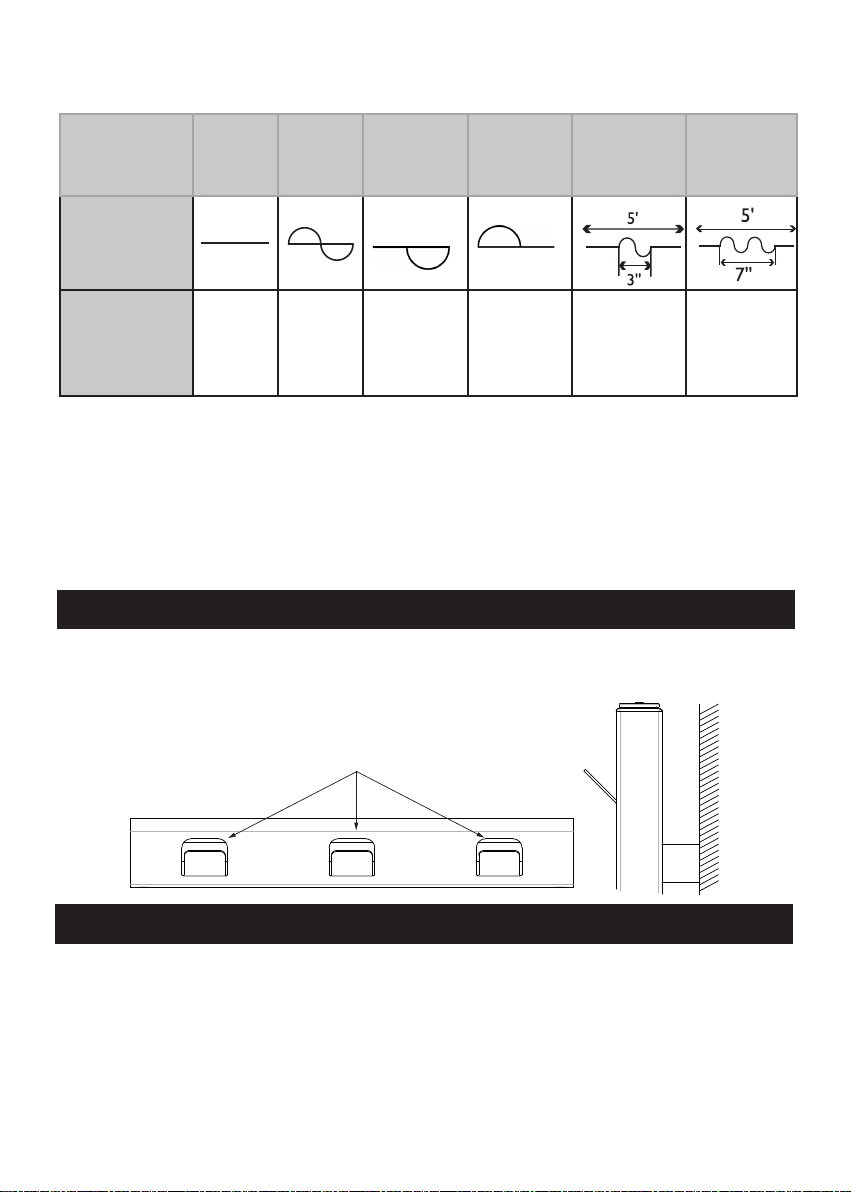

-Pour vérier la bonne transmission des ordres de programmation,

procédez aux vérications suivantes :

confort eco hors gel

arrêt du

chauffage

délestage

confort

-1° c

confort

-2° c

signal à

transmettre

m e s u r e

entre le fil

pilote et le

neutre

0 volt 230

volt

-115

volt

négative

+ 115

volt

positive

230 volt

pendant

3 s

230 volt

pendant

7 s

-Dans le cadre de la programmation par l pilote ou courant porteur,

les ordres hors gel ou délestage sont prioritaires.

-Le délai de basculement du mode Confort vers le mode Eco est de

l’ordre de 12 secondes.

-Le délai de basculement du mode Confort -1/-2 vers Confort est de

l’ordre de 5 minutes.

Avant toute action d’entretien, coupez l’alimentation électrique de

l'appareil. Pour conserver les performances de l’appareil, il est néces-

saire, environ deux fois par an, d’effectuer son dépoussiérage.

Ne jamais utiliser de produits abrasifs et de solvants.

ENTRETIEN

UTILISATION DES PATÈRES

Vous disposez de 3 patères amovibles.

Prenez garde à ne pas vous cogner lorsque celles-ci sont sorties.

Utilisation

Choisissez la langue, puis la date et l’heure.

A la première mise sous tension,

-la programmation est inactive,

-la température de consigne est réglée à 19° C.

PREMIERE MISE EN MARCHE

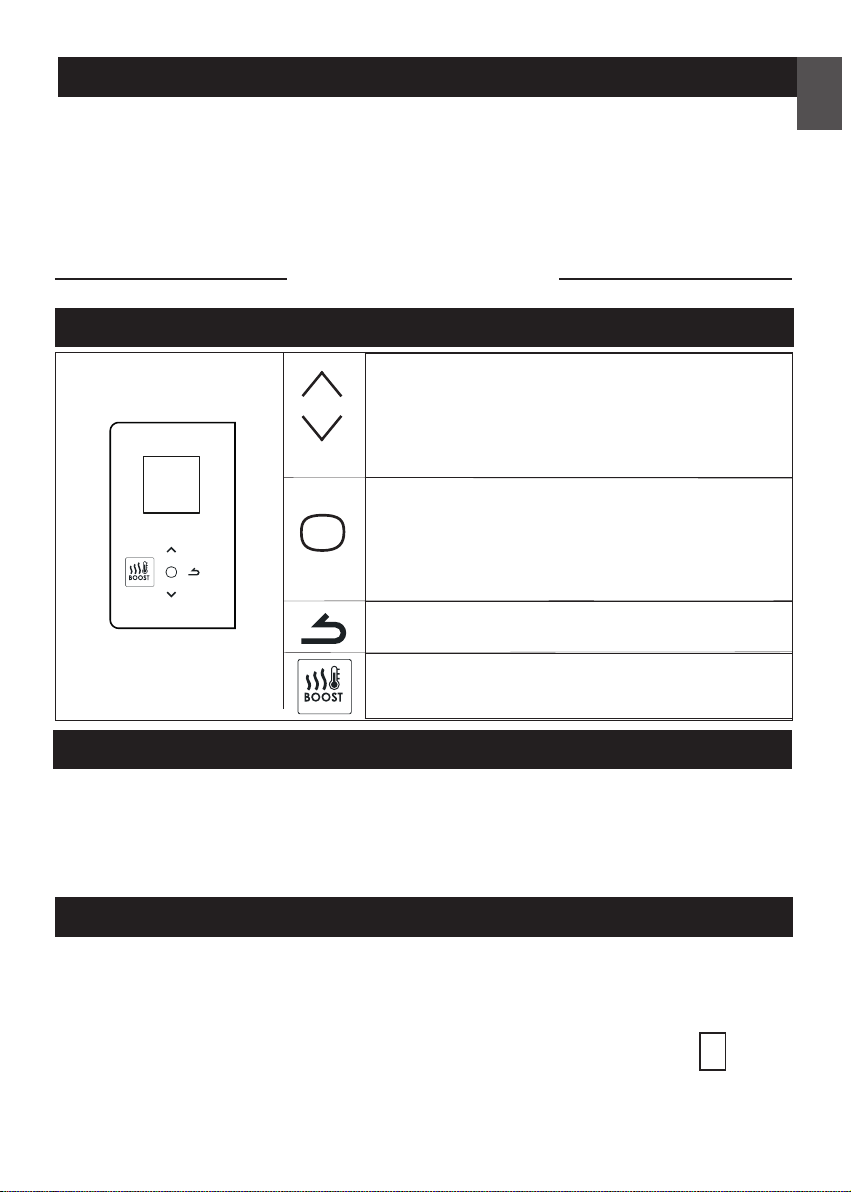

-Augmenteroudiminuerlatempérature

sans avoir besoin de valider ;

-Changer la durée du Boost ;

-Naviguer dans les menus.

-Naviguer dans les sous-menus ;

-Valider ;

-Éteindre ;

-Verrouiller, déverrouiller.

-Retour à l’écran précédent

-Activation ou désactivation du Boost

PRINCIPE DE FONCTIONNEMENT

NETTOYAGE DU VENTILATEUR

Nettoyez avec un aspirateur les grilles d’entrée et de sortie d’air.

Le ventilateur est équipé d’un ltre anti-poussière qui, lorsqu’il est

saturé, peut provoquer son arrêt (un code erreur Err 6 s’afche sur

l’écran du boîtier de commande).

Pour une meilleure utilisation, nettoyez votre ltre régulièrement.

Un interrupteur Marche/Arrêt est situé à l’arrière du boîtier de l’appareil.

Utilisez l’interrupteur uniquement pour un arrêt prolongé

(hors période de chauffe).

Positionnez l’interrupteur (situé à l’arrière de l’appareil) sur I pour

mettre l’appareil sous tension. Lorsque l’appareil est mis hors tension,

un nouveau réglage du jour et de l’heure peut être nécessaire.

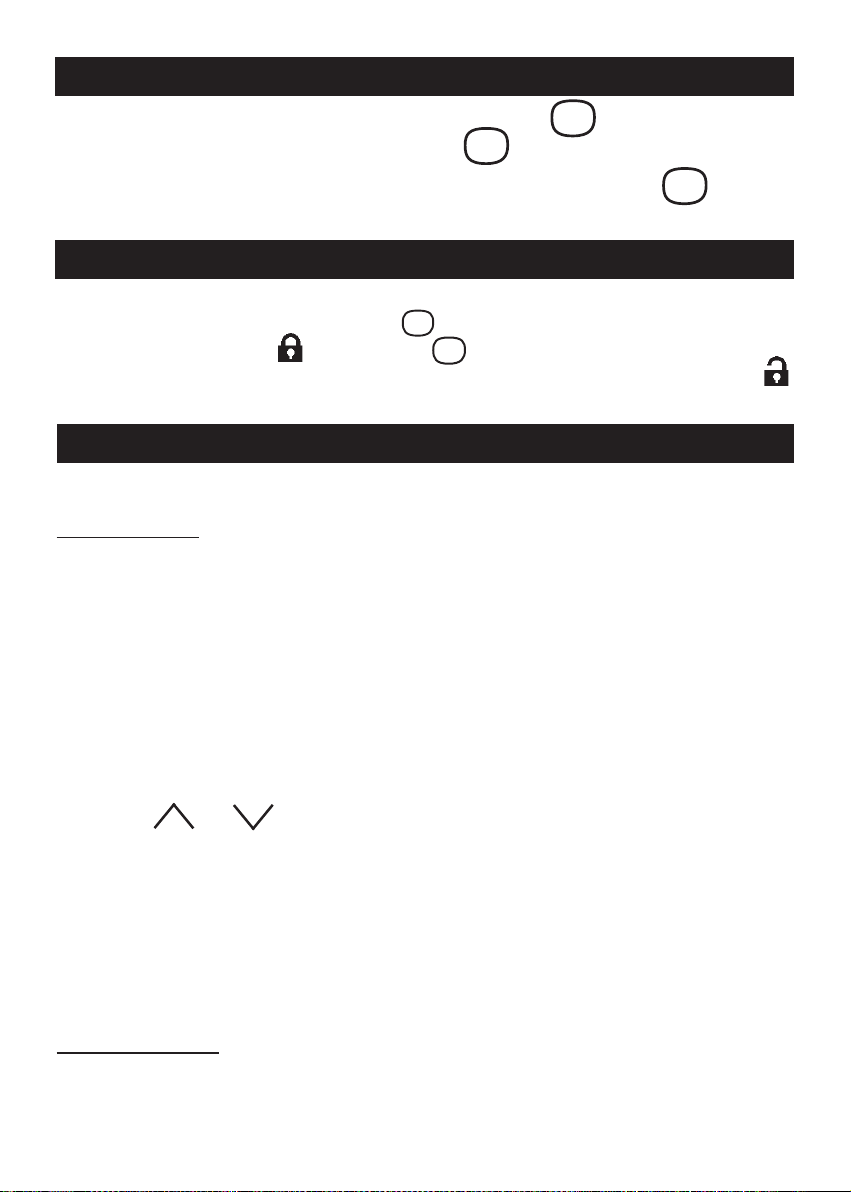

L’INTERRUPTEUR

An d’éviter les manipulations par des enfants, vous pouvez verrouiller les commandes de

votre appareil en faisant un appui long sur .

Sélectionnez «Verrouiller» et validez avec .

Faites de même pour déverrouiller les commandes en sélectionnant «Déverrouiller» .

VERROUILLAGE DES COMMANDES

2 modes de fonctionnement sont proposés :

Prog Active

- L’appareil suit le programme interne déni pour chaque jour de la

semaine. A la mise en marche de l’appareil, les plages suivantes sont

dénies :

lundi à vendredi , confort de 6h à 9h et de 18h à 21h

samedi et dimanche, confort de 8h à 12h et de 18h à 21h.

Vous pouvez modier ces plages et dénir 3 plages de température

Confort par jour.

Pendant ces plages Confort, la consigne de température est réglée à

l’aide de ou .

En dehors des plages Confort, l’abaissement est réglé dans le Menu

«Abais.T° ECO».

- L’appareil suit les ordres Arrêt et Hors Gel de la programmation

externe de votre installation (voir notice de votre centrale de pro-

grammation).

Prog inActive

-L’appareil suit en permanence la température de consigne réglée.

-L’appareil suit tous les ordres de la programmation externe.

DESCRIPTION DES MODES

Pour arrêter l’appareil, faites un appui long sur .

Conrmez «Eteindre» en appuyant sur .

Pour mettre en marche l’appareil, faites un appui long sur .

METTRE EN MARCHE / ARRÊTER L’APPAREIL

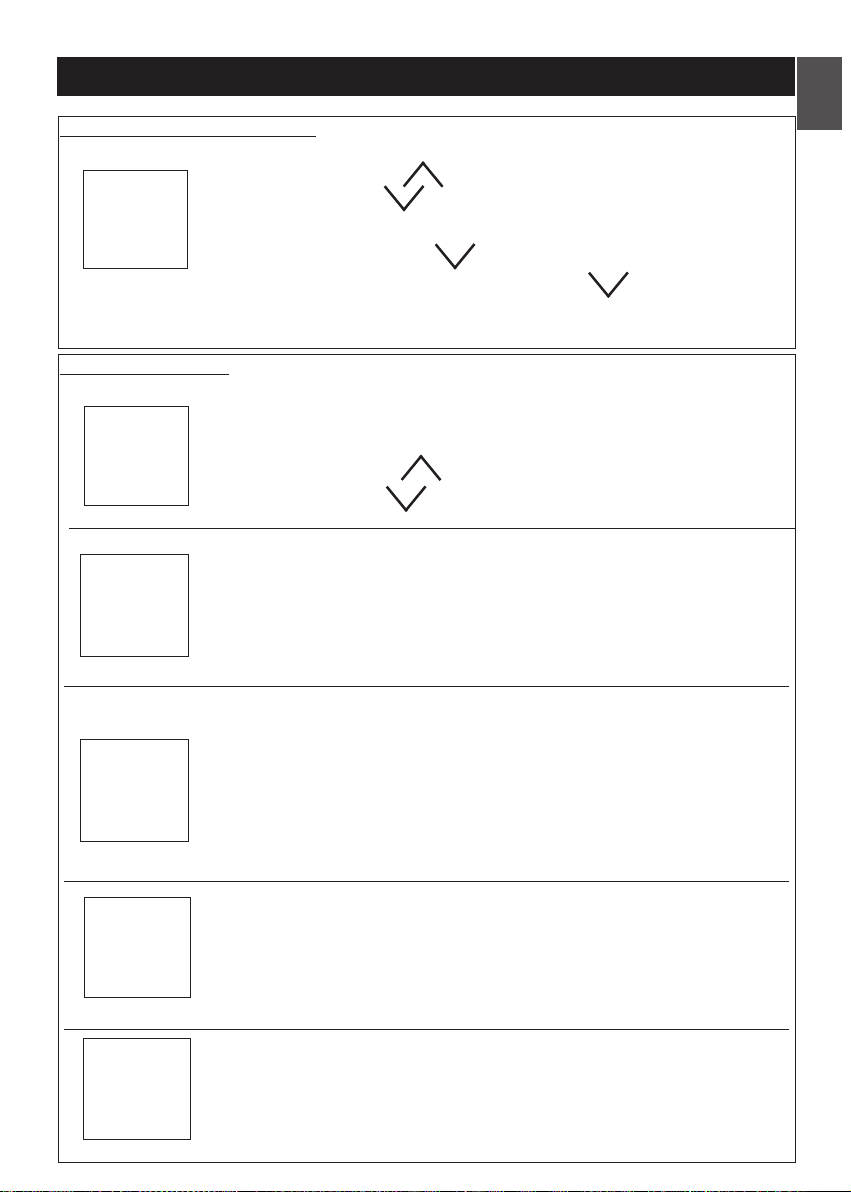

En mode PROG Inactive :

19.

-Augmentez avec (max 28°C).

-Diminuez avec (min 12°C).

-Diminuez encore jusqu’à 7°C (température Hors Gel

non modiable) avec .

-Diminuez encore jusqu’à Eté avec (l’appareil ne

chauffe plus. La fonction Boost reste accessible).

En mode PROG active :

PROG

Lun 12:14

19.

Si l’écran afche PROG, vous êtes sur une plage de

programmation en mode Confort.

-Augmentez avec (max 28°C).

-Diminuez avec (min 12°C).

Si l’écran afche PROG ECO, vous êtes sur une plage

de programmation en mode ECO. Par défaut la tempé-

rature ECO est réglée à -3.5°C par rapport à la tem-

pérature CONFORT.

Vous pouvez modier la température ECO, vous for-

cez donc le réglage par défaut entre la température

Confort et la température Eco. «PROG Dérog» s’af-

cheé jusqu’à la prochaine plage Confort.

Vous pouvez régler l’écart entre la température

Confort et Eco dans le Menu «Abais.T° ECO».

Si vous avez réglé une température Hors Gel (7°C), la

programmation est suspendue.

Modiez cette température lors de votre retour pour

la reprise de la programmation.

En diminuant la température au minimum, vous passez

en mode Eté,votre appareil ne chauffe plus. La fonction

Boost reste accessible.

PROG ECO

Lun 17:14

15.

PROG Dérog.

Retour à la

prog à

18:00

18.

PROG H.Gel

Programmation

suspendue

RÉGLER LATEMPÉRATURE

Eté

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Atlantic Stufa

Atlantic

Atlantic SOKIO Manuale utente

Atlantic

Atlantic Panama A Manuale utente

Atlantic

Atlantic Maradja Digital Manuale utente

Atlantic

Atlantic F17 Manuale utente

Atlantic

Atlantic SFEG Manuale utente

Atlantic

Atlantic Maradja Digital Manuale utente

Atlantic

Atlantic Odyssee F117 Guida rapida

Atlantic

Atlantic F120 Design Manuale utente

Atlantic

Atlantic VELMA Manuale utente

Atlantic

Atlantic 2012 Specifiche tecniche

Atlantic

Atlantic Panama Series Manuale utente

Atlantic

Atlantic NIRVANA Manuale utente

Atlantic

Atlantic Zanzibar Ventilo Manuale operativo

Atlantic

Atlantic Alcove Manuale utente

Atlantic

Atlantic SOLIUS Manuale utente

Atlantic

Atlantic Heater Manuale utente

Atlantic

Atlantic PLM 12KE-410 Manuale utente

Atlantic

Atlantic Oniris RAF3P-i2g Manuale utente

Atlantic

Atlantic Oniris RAF3H-i2g Manuale utente

Atlantic

Atlantic Solius Eco Domo Manuale utente

Atlantic

Atlantic LST 1000W Manuale d'uso e manutenzione

Atlantic

Atlantic F617 Manuale utente

Atlantic

Atlantic F125 DESIGN Manuale utente

Atlantic

Atlantic Aeromobile 3000W Istruzioni operative

Manuali Stufa popolari di altre marche

oventrop

oventrop Regucor Series Manuale utente

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manuale utente

ELMEKO

ELMEKO ML 150 Manuale utente

BN Thermic

BN Thermic 830T Manuale utente

KING

KING K Series Guida

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guida rapida

Well Straler

Well Straler RC-16B Manuale utente

EUROM

EUROM 333299 Manuale utente

Heylo

Heylo K 170 Manuale utente

Eterna

Eterna TR70W Manuale utente

Clarke

Clarke GRH15 Manuale di istruzioni

IRSAP

IRSAP The Radiator Company Ovali Manuale utente

Empire Heating Systems

Empire Heating Systems WCC65 Manuale utente

Wetekom

Wetekom 92 86 43 Manuale utente

Desa

Desa SPC170-F Manuale utente

Watlow

Watlow Watrod Electric Tubular Heaters Manuale utente

Haverland

Haverland ECO-DRY GPS Series Manuale elenco delle parti

Stelpro

Stelpro ASILVC2060 Series Manuale utente
