Atlantis Land Wireless 108Mbps USB Adapter Net Fly U-108 Guida alla configurazione
Where solutions begin
Company certified ISO 9001:2000
Net Fly U-108
Wireless 108Mbps USB Adapter
A02-UP-W108
MANUEL
A02-UP-W108_MF01
SOMMAIRE
1. Introduction 5
1.1 Adaptateur USB Sans-Fil IEEE 802.11g 108Mbps 5
1.2 Caractéristiques Techniques 5
1.3 Modes de fonctionnement 5
1.4 Besoins système 8
1.5 Contenu de l’emballage 8
2. Connexion USB 9
2.1 Installation matérielle 10
3. Installation logicielle 11
3.1 Installation sous Windows 2000 et XP 11
4. Outil de configuration de la connexion Sans-Fil 12
4.1 Introduction 12
4.2 Désactivation du contrôleur de connexion Sans-Fil de Windows XP 12
4.3 Utilitaire de configuration 13
4.3.1 Menu "Link Info" 14
4.3.2 Menu "Configuration" 16
4.3.3 Menu "Advanced" 18
4.3.4 Menu "Site Survey" 19
4.3.5 Menu "About" 21
5. Résolution des problèmes 22
Problèmes et solutions 22
Questions fréquentes 22
6. Support 24
Appendix A: Technical Features 25
Appendix B: Regulatory Domains 27
A02-UP-W108_MF1(V1.0)
FRANCAIS
1. Introduction
Nous vous remercions de votre choix, l’Adaptateur USB 108Mbps est la solution la
plus simple pour travailler en Sans-Fil. Ce manuel a été rédigé pour une utilisation
avancée du Wireless USB Adapter.
1.1 Adaptateur USB Sans-Fil IEEE 802.11g 108Mbps
L’Adaptateur Wireless USB (dans le manuel on l’appellera Adaptateur) est un
adaptateur réseau Sans Fil hautes performances, utilisable à la maison, au bureau
ou dans des lieux publics. Ce produit gère la vitesse de transfert 108 Mbps et peut
auto-négocier les vitesses de 54, 48, 36, 24, 18, 12, 9, 6Mbps (IEEE 802.11g), ou
11, 5.5, 2, 1Mbps (IEEE802.11b).
La sécurité du réseau est assurée par les standards d’encryptage WEP, WPA (Wi-
Fi Protected Access) avec PSK et WPA, ultérieurement augmentée par le système
d’authentification 802.1x.
Il est compatible avec les systèmes Windows® XP/2000 et fonctionne en mode
Ad-Hoc (d’un ordinateur à un autre) ou en mode Infrastructure (d’un ordinateur à
un point d’accès).
1.2 Caractéristiques Techniques
Totalement compatible avec les normes 802.11g et b.
Vitesse de transfert des données de 54Mbps en 802.11g, 108Mbps en Super
G et 11Mbps en 802.11b le tout avec une grande zone de couverture.
Haut niveau de sécurité grâce aux protocoles 802.11x (disponible avec
Windows XP), encryptage WEP, WPA (Wi-Fi Protect Access) et WPA-PSK.
Sélection automatique du mode IEEE 802.11g ou b selon le réseau Wireless
auquel on est en train de se connecter.
Pilote et Utilitaire pour les systèmes d’exploitation Windows 2000/XP.
Connecteur USB V2.0 (et V1.1).
Les dimensions compactes et le type d'interface rendent le produit
particulièrement apte à la mobilité.
1.3 Modes de fonctionnement
A la différence des réseaux filaires (LAN), les réseaux Sans fil (WLAN) peuvent
fonctionner selon deux modes différents: infrastructure ou ad-hoc.
En mode Infrastructure un réseau WLAN et un réseau WAN communiquent entre
eux à travers un point d’accès.
En mode ad-hoc les clients Sans fil communiquent entre eux directement. Le choix
entre ces deux configurations est donc guidé par la nécessité ou pas de mettre en
FRANCAIS
communication un réseau sans fil avec un réseau câblé.

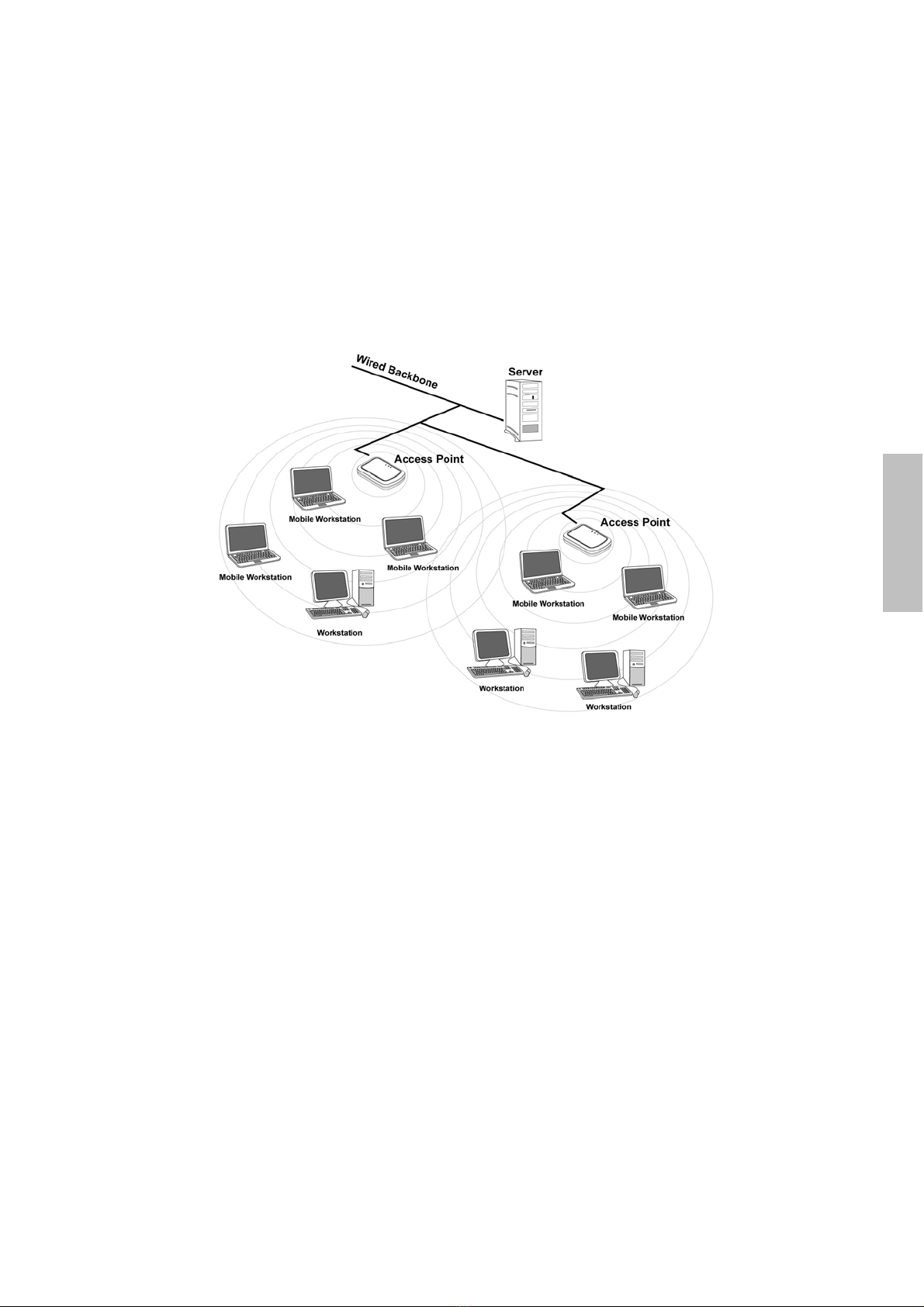

Si les ordinateurs connectés au réseau wireless doivent accéder à des ressources
ou des périphériques partagés sur un réseau câblé, il faudra utiliser le mode
infrastructure (Figure 2-1). L’Access Point transmettra les informations aux clients
sans fil qui pourront se déplacer dans la zone de couverture. L’usage de plusieurs
Access Point permet d’étendre cette zone. Les clients sans fil établissent
automatiquement la connexion avec le dispositif qui fournit le meilleur signal grâce
à la fonction de roaming.
Figure 2-1

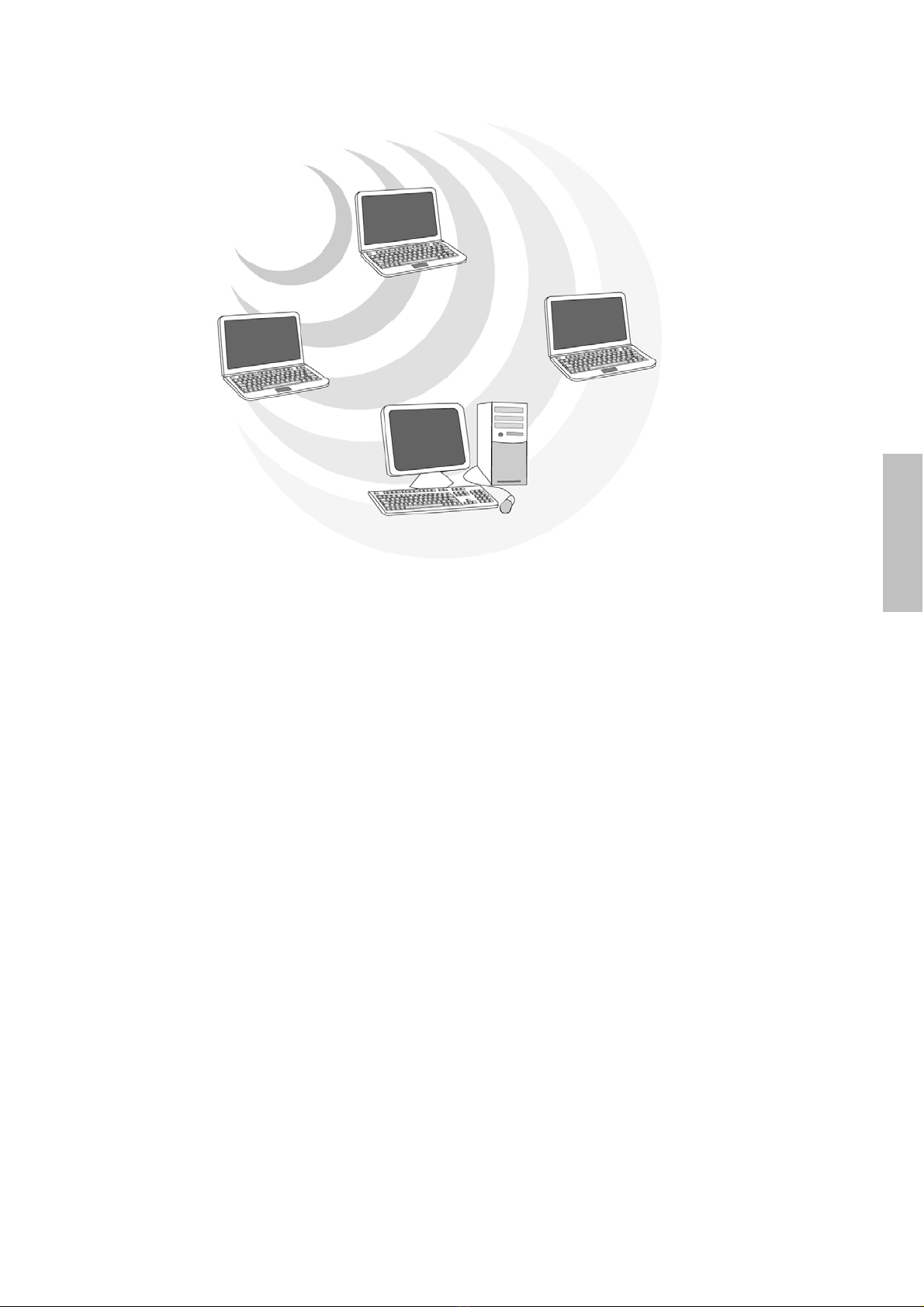

Si le réseau sans fil est de dimension plus réduite et que les ressources partagées
sont localisées sur des ordinateurs qui en font partie, il devient possible d’utiliser
le mode ad-hoc (Figure 2-2). Ce mode permet de connecter les clients sans fil
entre eux directement sans avoir besoin d’un point d’accès. La qualité de la
communication entre clients est limitée par la distance et les interférences
potentielles.
FRANCAIS
Figure 2-2
FRANCAIS
1.4 Besoins système
Avant de commencer l’installation, vérifiez que vous disposez des ressources
suivantes:
PC desktop ou portable avec un slot USB V2.0/1.1* libre
Processeur Intel® Pentium® III 600Mhz ou compatible et 128 Mo de mémoire
vive ou plus
Système Windows 2000/XP
15MB d’espace libre sur disque
Lecteur CD-ROM
*Si l’adaptateur est relié à un slot USB V1.1/1.0 la vitesse est limitée à 6 Mbps.

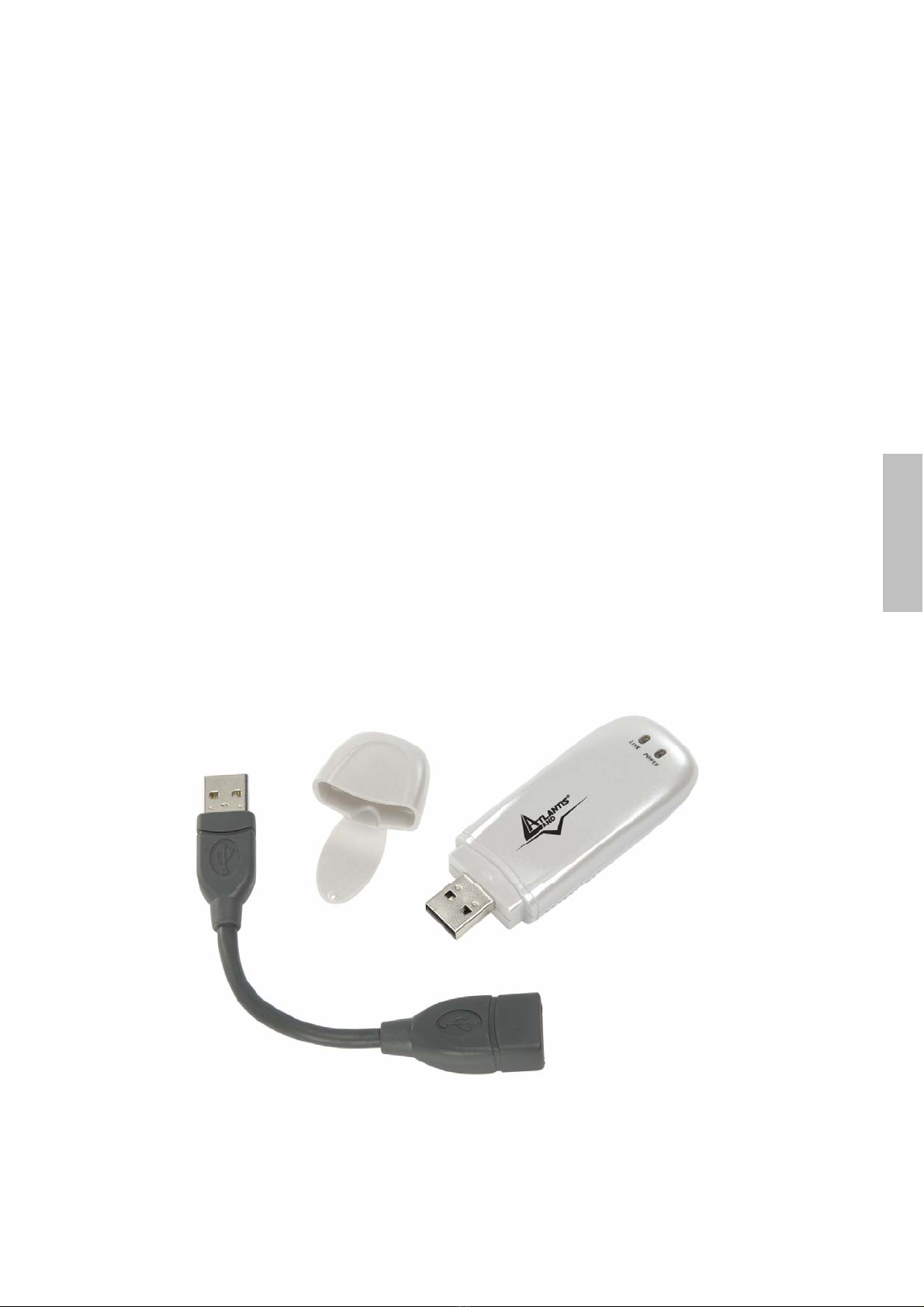

1.5 Contenu de l’emballage
Une fois ouvert, vous devriez trouver les éléments suivants:
Un Adaptateur USB Wireless 108Mbps
Un câble USB
Une guide rapide en Anglais
Un CDRom contenant logiciels et manuel utilisateur
Si vous constatez qu’un de ces composants manque, merci de vous adressez à
votre revendeur.
FRANCAIS
2. Connexion USB

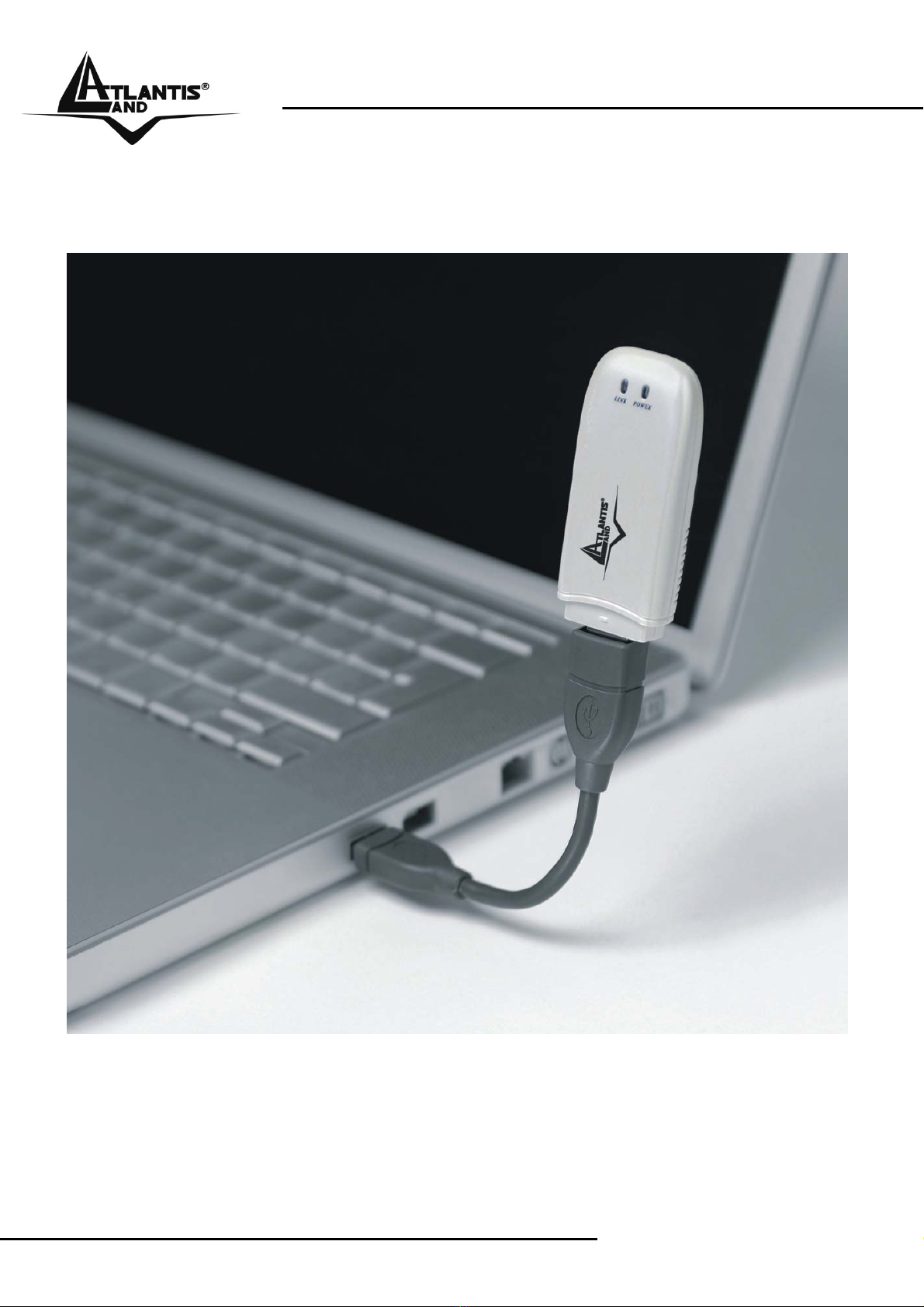

Branchez l’Adaptateur USB sur un port USB libre, puis réferez vous à l’installation
propre à votre système d’exploitation (Voir paragraphe ci-dessous).

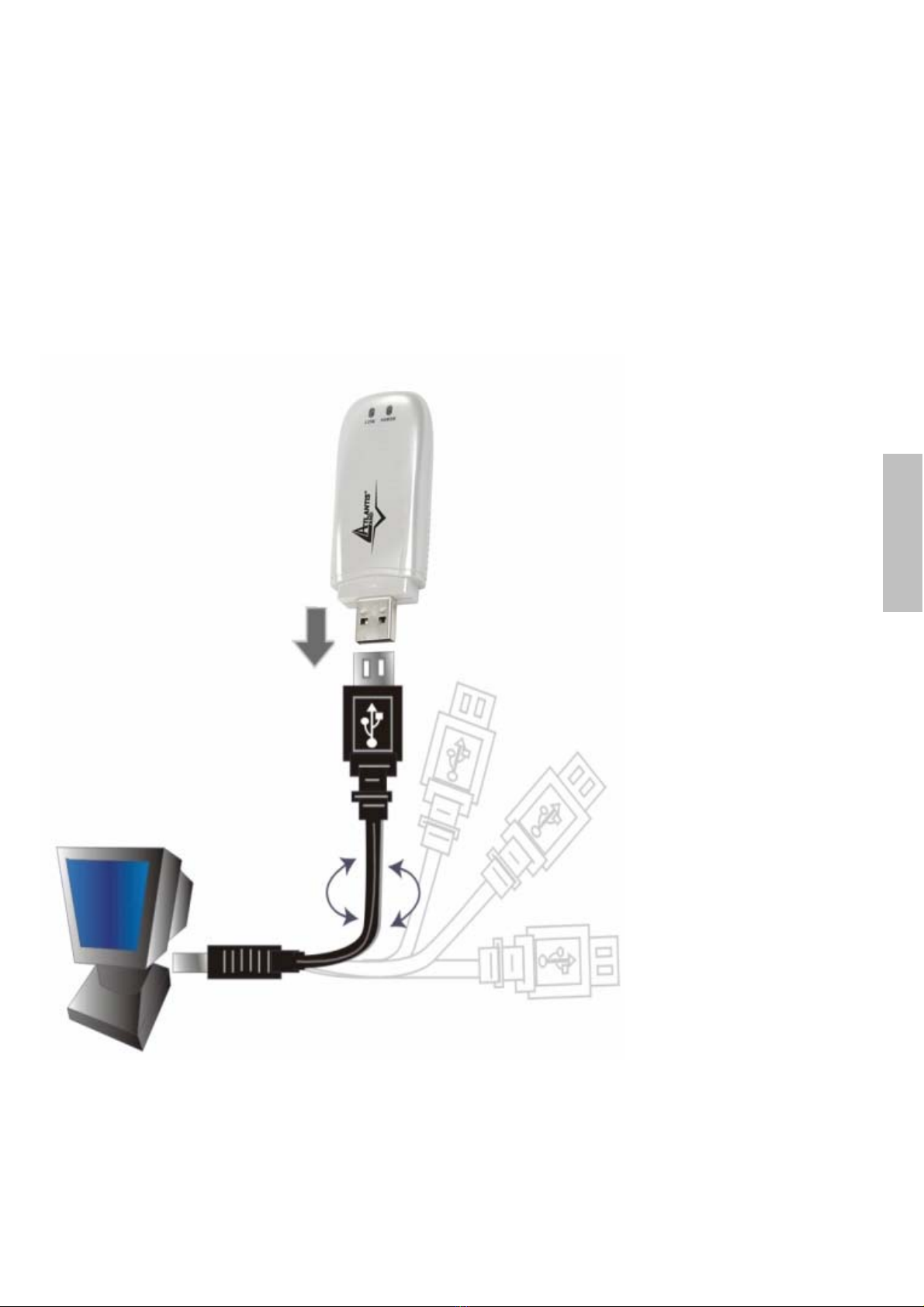

Le câble fourni possède deux connecteurs USB Type A, le male pour la liaison
avec le PC, le femelle pour l'adaptateur.
Il permet, grâce à ses capacités de torsion, de s'orienter dans toutes les directions,
solution idéale pour une meilleure couverture spatiale.
Avant de connecter l’adaptateur, il est imperatif d’installer le logiciel de
configuration à partir du CDRom: \setup.exe.
FRANCAIS
2.1 Installation matérielle
Indicateur LED
•Power : éclairage continu lorsque l’adaptateur est alimenté par le port
USB.
•LINK : clignotant vert lorsque l'adaptateur est connecté au réseau, éteint
lorsqu'il est en mode cherche ou deconnecté.
Vérification de l'installation
La LED permet à tout moment de vérifier facilement le statut de la connexion au
réseau sans fil.
Lorsque l' Adaptateur USB est connecté et que le driver est installé, la LED
commence à clignoter pour indiquer la recherche d’un appareil sans fil 802.11g
suffisamment proche pour se connecter puis dès que la liaison est établie
l’éclairage passe en continu.
