Atlantis Land A02-WS2 GX01 Manuale utente

Where solutions begin

ISO 9001:2000 Certified Company

WebShare System

Wireless Broadband Kit

MULTILANGUAGE

Quick Start Guide

A02-WS2_GX01

A02-WS2

ITALIANO

Questo prodotto è coperto da garanzia Atlantis Land On-Center della durata di

2 anni. Per maggiori dettagli in merito o per accedere alla documentazione

completa in Italiano fare riferimento al sito www.atlantis-land.com.

ENGLISH

This product is covered by Atlantis Land 2 years On-Center warranty. For more

detailed informations please refer to the web site www.atlantis-land.com.

For more detailed instructions on configuring and using this device, please refer to

the online manual.

FRANCAIS

Ce produit est couvert par une garantie Atlantis Land On-Center 2 ans. Pour

des informations plus détaillées, référez-vous svp au site Web www.atlantis-

land.com.

DEUTSCH

Dieses Produkt ist durch die Atlantis Land 2 Jahre On-Center Garantie gedeckt.

Für weitere Informationen, beziehen Sie sich bitte auf Web Site www.atlantis-

land.com.

ESPAÑOL

Este producto està cubierto de garantía Atlantis Land On-Center por 2 años. Para

una información más detallada, se refiera por favor al Web site www.atlantis-

land.com.

A02-WS2

The award of the information is facultative, but its lack will prevent ATLANTIS

LAND® from starting the Guarantee process requested.

The Atlantis Land logo is a registered trademark of Atlantis Land SpA. All other

names mentioned mat be trademarks or registered trademarks of their respective

owners. Subject to change without notice. No liability for technical errors and/or

omissions.

-l

Registration on the web site

www.atlantis-land.com

within 15 days from the

purchase of the product dismiss the customer

from showing a valid proof of purchase (Sale

Receipt or Invoice) in case of the request of

intervention. For further information we invite

you to look at our web site at the section

WARRANTY.

MULTILANGUAGE QUICK START GUIDE

A02-WS2

ITALIANO

1.1 Contenuto della confezione ....................................................... 8

1.2 I LED frontali .............................................................................. 8

1.3 Le porte posteriori ...................................................................... 9

1.4 Cablaggio................................................................................. 10

1.5 Settaggi di Default.................................................................... 11

1.6 Configurazione di IE................................................................. 11

1.7 Configurazione del PC ............................................................. 11

Configurazione del PC in Windows 95/98/ME................11

Configurazione del PC in Windows NT4.0 .....................12

Configurazione del PC in Windows 2000 ......................12

Configurazione del PC in Windows XP .........................12

Configurazione del PC in Windows Vista .......................13

1.8 Configurazione del Router ....................................................... 13

Quick Wizard Setup........................................................15

1.9 Installazione e configurazione del Client USB......................... 25

Requisiti di sistema.........................................................25

Installazione Hardware ...................................................25

Connessione al Router WIreless ....................................27

1.10 Supporto Offerto..................................................................... 28

ENGLISH

1.1 Package contents..................................................................... 31

1.2 The Front Panel LEDs ............................................................. 31

1.3 The Rear Ports......................................................................... 32

1.4 Cabling..................................................................................... 33

1.5 Default Settings........................................................................ 34

1.6 IE Configuration ....................................................................... 35

1.7 TCP/IP Configuration ............................................................... 35

Configuring PC (Windows 95/98/ME).............................35

Configuring PC (Windows NT4.0) ................................36

Configuring PC (Windows 2000) ...................................36

Configuring PC (WindowsXP) ......................................36

Configuring PC (Windows Vista) .................................. 37

1.8 Browser configuration .............................................................. 37

Quick Wizard Setup........................................................37

MULTILANGUAGE QUICK START GUIDE

A02-WS2

1.9 Software Installation................................................................ 48

System Requirements .................................................... 48

Hardware and Software Installation............................... 48

Connect to Wireless Broadband Router.........................50

1.10 Product Support ..................................................................... 51

FRANCAIS

1.1 Contenu de la boîte.................................................................. 54

1.2 Face avant ............................................................................... 54

1.3 Face arrière.............................................................................. 55

1.4 Câblage.................................................................................... 56

1.5 Configuration initiale ................................................................ 57

1.6 Configuration du TCP/IP .......................................................... 58

Configuration sous Windows 95/98/ME..........................58

Configuration sous Windows NT4.0 ............................... 58

Configuration sous Windows 2000 ............................... 58

Configuration sous Windows XP ..................................59

Configuration sous Windows Vista...............................59

1.7 Vérification ............................................................................... 60

1.8 Configuration avec le Browser................................................. 60

Quick Wizard Setup........................................................62

1.9 Installation sous Windows de l’Adaptateur USB Wireless....... 71

Requises de système ..................................................... 71

Connectre l’adaptateur ...................................................71

Sélectionner le réseau.................................................... 72

1.10 Support................................................................................... 73

APPENDIX

APPENDIX A: Regulatory Domains............................................... 75

APPENDIX B: Technical Features................................................. 76

A02-WS2_GX01(V1.0 January 2008)

ITALIANO

A02-WS2

AVVERTENZE

Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle

presenti in questo manuale, nel software e nell'hardware fossero presenti degli

errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni.

Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o

incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del

manuale, software e/o hardware.

Il contenuto di questo manuale è fornito esclusivamente per uso informale, è

soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito

www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non

deve essere interpretato come un impegno da parte di Atlantis Land spa che non

si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in

questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o

trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o

meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di

salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso

permesso scritto da parte di Atlantis Land spa. Tutti i nomi di produttori e dei

prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono

usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi

proprietari.

Restrizioni di responsabilità CE/EMC

Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in

conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC.

Se il prodotto fosse utilizzato con un PC non certificato, il produttore non garantisce

il rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato

in modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in

particolari circostanze, potrebbe essere possibile che detti limiti possano essere

superati se utilizzato con apparecchiature non prodotte nel rispetto della

certificazione EMC. Può anche essere possibile, in alcuni casi, che i picchi di valore

siano al di fuori delle tolleranze. In questo caso l’utilizzatore è responsabile della

“compliance” con i limiti EMC. Il Produttore non è da ritenersi responsabile nel

caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.

CE Mark Warning

Questo dispositivo appartiene alla classe B. In un ambiente domestico il dispositivo

può causare interferenze radio, in questo caso è opportuno prendere le adeguate

contromisure.

ATTENZIONE

Lasciare almeno 30cm di distanza tra le antenne del dispositivo e l’utilizzatore.

ITALIANO

A02-WS2

Dichiarazione di Conformità

Questo dispositivo è stato testato ed è risultato conforme alla direttiva 1999/5/CE

del parlamento Europeo e della Commissione Europea, a proposito di

apparecchiature radio e periferiche per telecomunicazioni e loro mutuo

riconoscimento. Dopo l’installazione, la periferica è stata trovata conforme ai

seguenti standard: EN 300.328(radio), EN 301 489-1, EN 301 489-17(compatibilità

elettromagnetica) ed EN 60950(sicurezza). Questa apparecchiatura può pertanto

essere utilizzata in tutti i paesi della Comunità Economica Europea ed in tutti i paesi

dove viene applicata la Direttiva 1999/5/CE, senza restrizioni eccezion fatta per:

Francia:

Se si utilizza all’aperto tale dispositivo, la potenza in uscita è limitata (potenza e

frequenza) in base alla tabella allegata. Per informazioni ulteriori consultare

www.art-telecom.fr.

Luogo Banda di

Frequenze(MHz)

Potenza (EIRP)

Chiuso (senza

restrizioni)

2400-2483,5 100mW(20dBm)

Aperto 2400-2454

2454-2483,5 100mW(20dBm)

10mW(10dBm)

Se l’uso di questa apparecchiatura in ambienti domestichi genera interferenze, è

obbligo dell’utente porre rimedio a tale situazione.

Italia:

Questa periferica è conforme con l’Interfaccia Radio Nazionale e rispetta i requisiti

sull’Assegnazione delle Frequenze. L’utilizzo di questa apparecchiatura al di fuori di

ambienti in cui opera il proprietario, richiede un’autorizzazione generale. Per

ulteriori informazioni si prega di consultare: www.comunicazioni.it.

ITALIANO

A02-WS2

Questo manuale è inteso come una guida rapida, pertanto per ulteriori

dettagli sulla configurazione fare riferimento al manuale esteso presenti sul

CDRom allegato.

1.1 Contenuto della confezione

Atlantis Land Wireless Broadband Router, CD-Rom contenente il manuale, Guida

di Quick Start, antenna esterna da 2 dBi, Alimentatore esterno (7.5V, 1A) ed un

client Wireless USB.

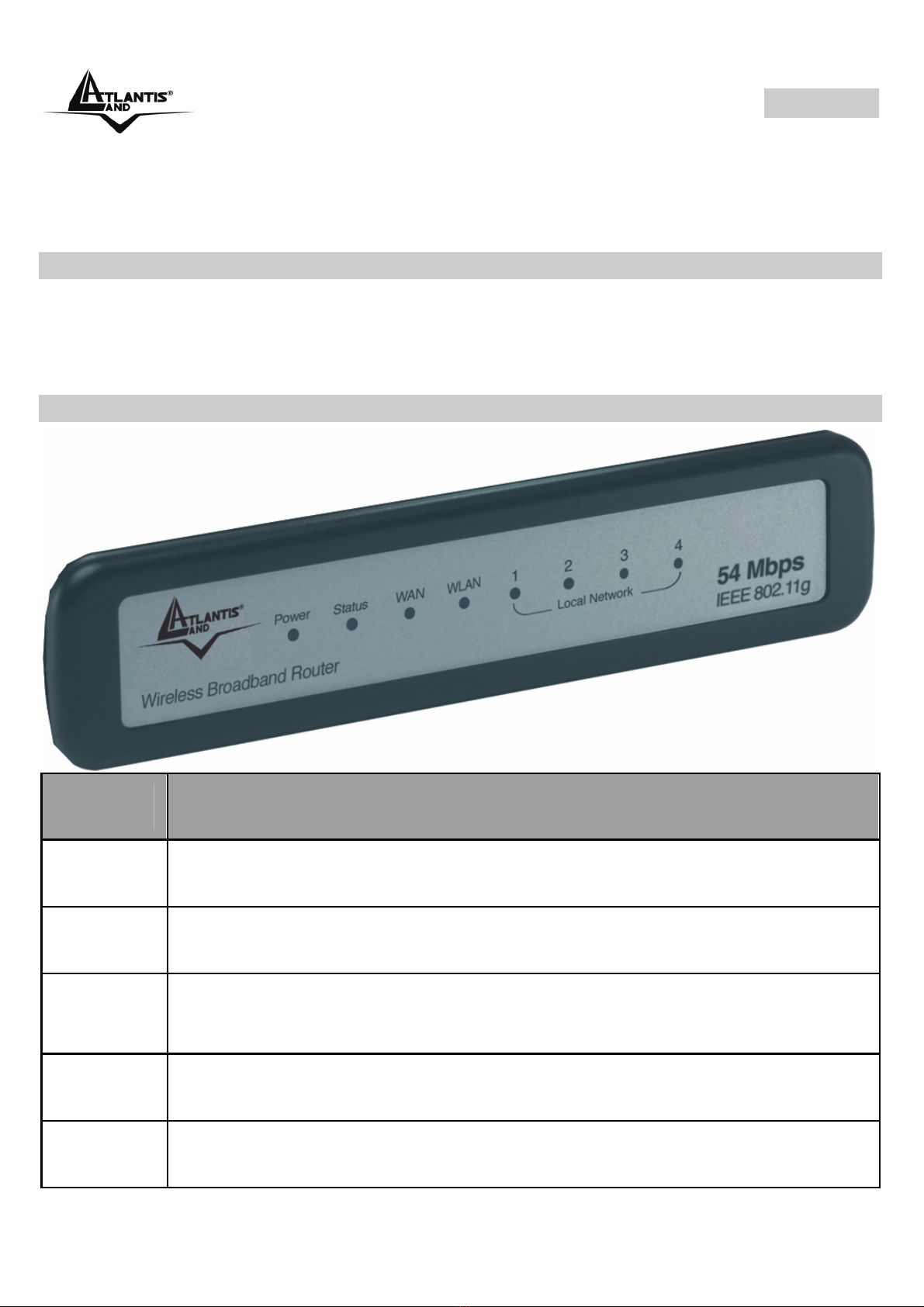

1.2 I LED frontali

LED INFORMAZIONE

POWER Acceso quando connesso alla rete elettrica.

STATUS Lampeggiante quando il dispositivo funziona correttamente.

Acceso verde fisso o spento quando il dispositivo ha problemi.

WAN

Acceso quando connesso ad un dispositivo Ethernet

Verde= connessione a 10 o 100Mbps

Lampeggiante quando vi è trasmissione/ricezione.

WLAN Acceso lampeggiante quando il modulo wireless è correttamente

caricato e quando vi è trasmissione/ricezione.

LAN Acceso quando connesso ad un dispositivo Ethernet

Verde= connessione a 10 o 100Mbps

ITALIANO

A02-WS2

Lampeggiante quando vi è trasmissione/ricezione.

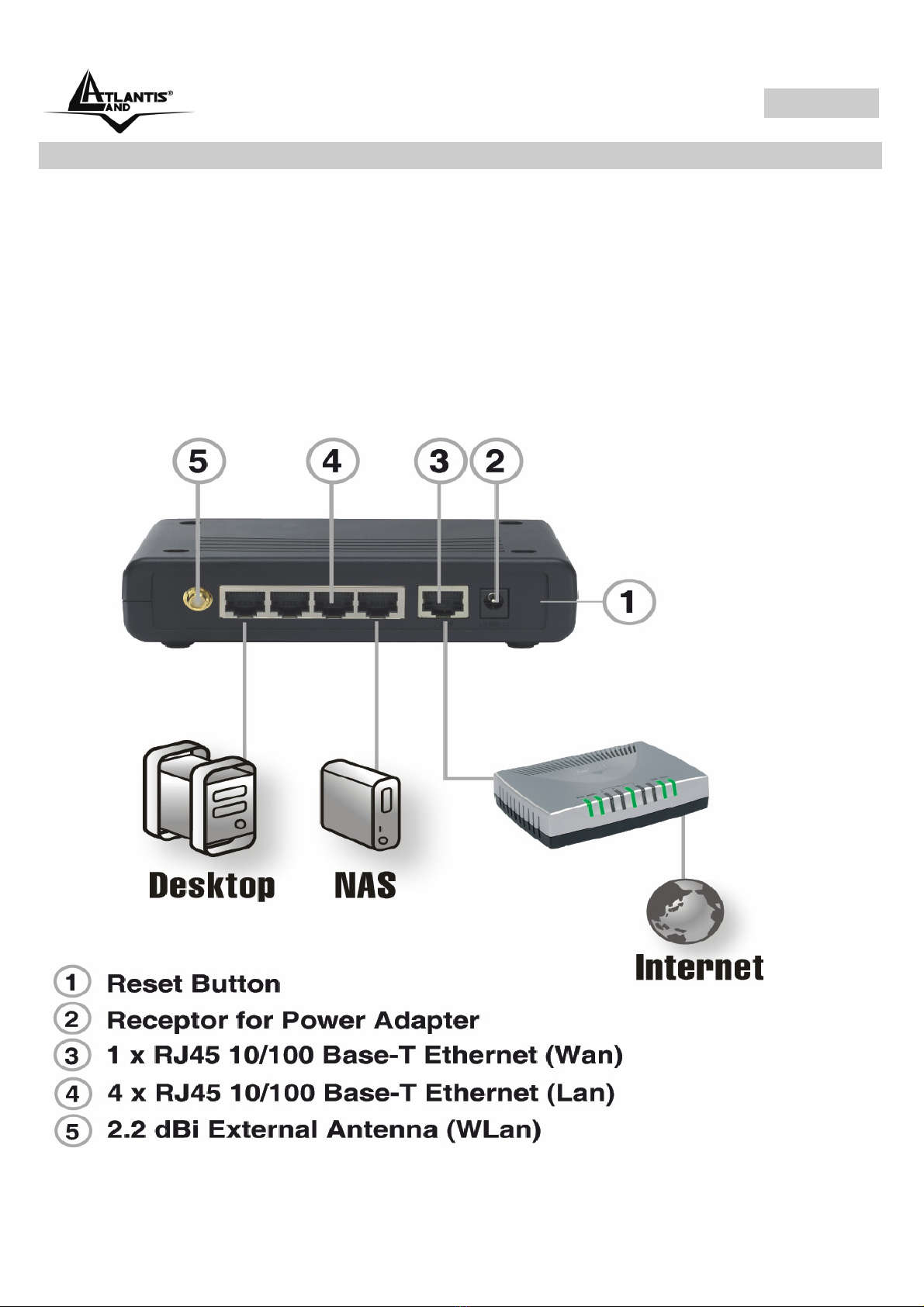

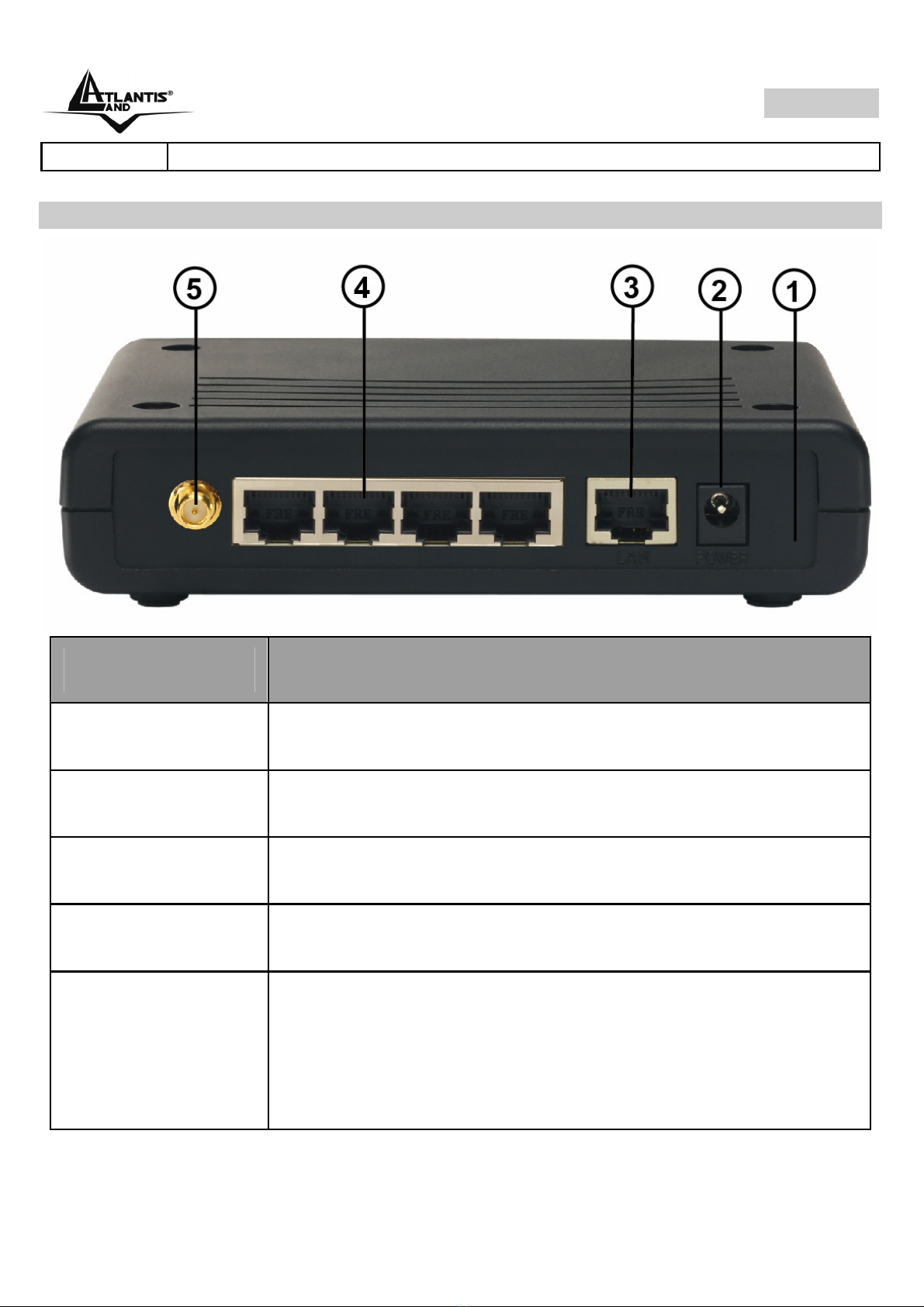

1.3 Le porte posteriori

PORTE UTILIZZO

POWER Jack(2)

Connettere l’alimentatore a questo jack.

WAN(3)

Connettere con un cavo UTP.

LAN(4)

Connettere con un cavo UTP.

Reverse SMA(5)

Collegare l’antenna fornita in dotazione.

Reset(1) Dopo che il dispositivo è acceso, premere per effettuare il

reset per una decina di secondi, rilasciare e questo punto

il bottone. Tutti i LED si accenderanno e poi il sistema

effettuerà un reboot caricando i parametri di default.

Premere invece per un paio di secondi per effettuare il

reboot dell’apparato.

ITALIANO

A02-WS2

1.4 Cablaggio

Anzitutto collegare alle porte RJ45 i PC della Lan oppure ulteriori Switch. Infine

collegare l’alimentatore al Router ed alla presa elettrica. Una volta effettuati tutti i

collegamenti il prodotto effettuerà una diagnostica la cui durata è di circa una

decina di secondi. Terminata questa fase il Led POWER sarà acceso verde fisso

ed il Led STATUS comincerà a lampeggiare indicando il corretto funzionamento del

prodotto. I Led LAN/WLAN/WAN saranno accesi (a seconda dei collegamenti fatti)

o lampeggianti .

In figura è possibile osservare una tipica installazione domestica, sulla cui porta

WAN dell’apparato è stato collegato un dispostivo A02-RA141/A02-RA111

responsabile della connettività ADSL2+.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Atlantis Land Router di rete

Atlantis Land

Atlantis Land A02-F8-2C/M2 Manuale utente

Atlantis Land

Atlantis Land Mistral Lan Router ISDN Istruzioni per l'installazione

Atlantis Land

Atlantis Land WebShare A02-WS1 Manuale utente

Atlantis Land

Atlantis Land I-Storm Lan Router ADSL A02-RA2 ME01 Manuale utente

Atlantis Land

Atlantis Land A02-RA243-W54M Manuale utente

Atlantis Land

Atlantis Land A07-ES3550YA Manuale utente

Atlantis Land

Atlantis Land I-Fly A02-WRA-11B Manuale utente

Atlantis Land

Atlantis Land FlyBoost CL200 Outdoor Residential Wireless Client... Manuale utente

Atlantis Land

Atlantis Land Network Router Manuale utente

Atlantis Land

Atlantis Land A02-RAV211_GX01 Manuale utente

Atlantis Land

Atlantis Land WebShare A02-RA11 Manuale utente

Atlantis Land

Atlantis Land WebRunner USB V.90/V.92 56K Modem A01-PU3 Manuale utente

Atlantis Land

Atlantis Land I-Fly 899 A02-WR-54G ME01 Manuale utente

Atlantis Land

Atlantis Land Edge-Core A07-ES4624-SFP Manuale utente

Atlantis Land

Atlantis Land Mistral A02-RI Manuale utente

Atlantis Land

Atlantis Land A02-RI_M02 Manuale utente

Atlantis Land

Atlantis Land A07-ES3526YA Manuale utente

Atlantis Land

Atlantis Land I-Storm A02-RA(Atmos)_ME01 Manuale di installazione

Atlantis Land

Atlantis Land A02-RA ME01 Manuale utente

Atlantis Land

Atlantis Land VoIPMaster A02-RAV260-W54 Manuale utente

Atlantis Land

Atlantis Land Edge-Core A07-ES4625 Manuale utente

Atlantis Land

Atlantis Land WebShare 241 ROUTER ADSL2+ A02-RA241 Manuale utente

Atlantis Land

Atlantis Land WIRELESS ROUTER ADSL A02-RA210-W54 Manuale utente

Atlantis Land

Atlantis Land A02-F8-2C Manuale del proprietario

Manuali Router di rete popolari di altre marche

Allnet

Allnet ALL0333AU Manuale utente

HomeSeer

HomeSeer HT-SEL Manuale utente

Sercomm

Sercomm Genesis OC3505D Manuale utente

Billion

Billion BIPAC 5102 Series Manuale utente

TP-Link

TP-Link TD-8817 Manuale utente

Motorola

Motorola MR1900 Manuale utente

Digi

Digi IX14 Manuale utente

Cisco

Cisco NCS 540 Manuale

XAVi

XAVi X8821e Manuale utente

BEC

BEC 6200WZL Manuale utente

MikroTik

MikroTik hAP ac3 Series Manuale utente

Korenix

Korenix JetNet 5428G Series Manuale utente

NETGEAR

NETGEAR FS526T - Switch Manuale utente

Korenix

Korenix JetNet 5710G Series Manuale utente

Automated Logic

Automated Logic ZN551 Manuale del proprietario

Cisco

Cisco ASR 1000 Series Manuale dell'operatore

EnGenius

EnGenius ESR-9710 Manuale utente

Cisco

Cisco 805 Series Istruzioni operative e di sicurezza
