RT-P5

TORQUE CHART

This chart shows the correlation

between pump gauge psi reading

and torque output for your Rapid-Torc

RT-P5 hydraulic torque wrench.

PSI FT.LB.

1500 60

1600 64

1800 71

2000 79

2200 87

2400 95

2600 103

2800 111

3000 119

3200 127

3400 135

3600 143

3800 151

4000 159

4200 167

4400 175

4600 183

4800 191

5000 199

5200 206

5400 214

5600 222

PSI FT.LB.

5800 230

6000 238

6200 246

6400 254

6600 262

6800 270

7000 278

7200 286

7400 294

760 0 302

7800 310

8000 318

8200 326

8400 333

8600 341

8800 349

9000 357

9200 365

9400 373

9600 381

9800 389

10000 397

BAR NM

104 81

110 86

124 97

138 108

152 11 8

165 129

179 140

193 151

207 161

220 172

234 183

248 194

262 205

276 215

290 226

303 237

317 248

331 258

345 269

358 280

372 291

386 301

BAR NM

400 312

414 323

427 334

441 344

455 355

468 366

482 377

496 388

510 398

524 409

538 420

552 431

565 441

579 452

593 463

607 474

620 484

634 495

648 506

662 517

676 527

690 538

Set the pressure on the pump that

corresponds to the torque value.

1Find the closest torque value for

your application, either in ft-lbs

or in Nm.

FOOT-POUNDS NEWTON-METERS

RT-PTCen-RT-P5 Copyright Rapid-Torc®. Part of the Atlas Copco Group Revised October 2014

The above torque values are only applicable when using a calibrated RT-P5 hydraulic torque wrench powered by a 10,000 psi pump

ﬁtted with a calibrated class 1 gauge.

QUICK SETUP

GUIDE

Setting up your hydraulic torque wrench for use is easy.

Please read the included user manual and safety instruc-

tion booklet for additional guidelines.

Wear personal protec-

tive equipment, such as

eyeglasses and steel-toe

shoes.

SET PRESSURE

Make sure the hoses are

free of any defects. The

couplers are on pump

and the tool should be

securely connected.

Place tool on at surface.

Turn pump on. Cycle the

tool. Press the “ON’ but-

ton on the remote, hold

until tool clicks. Release,

wait for the tool to click.

Repeat the cycle. Ensure

there is no leak.

Use the torque conver-

sion chart to set the psi

for the torque you need.

Press the remote’s “ON”

button and slowly turn

the pressure regulator

clockwise to reach the

right pressure.

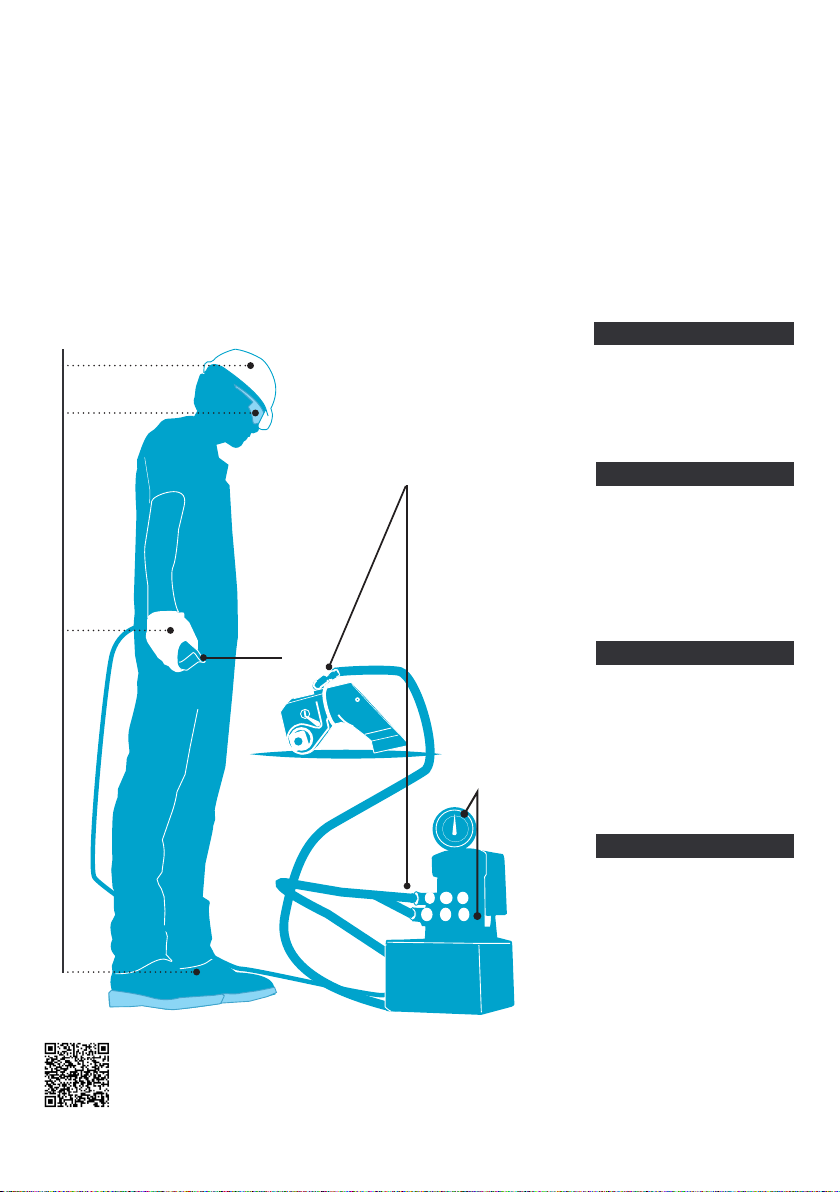

FOUR BASIC STEPS TO OPERATE YOUR RT-P5

Scan the code to see a brief overview video on how to use the document or go to

rapidtorc.com/torque_setup

RT-PTCen-RT-P5 Copyright Rapid-Torc®. Part of the Atlas Copco Group Revised September 2014

CYCLE YOUR TOOL

CONNECT HOSES

WEAR PPE
