9
Der MATCH UP 10DSP Verstärker wird wie nach-
folgend beschrieben montiert und angeschlos-
sen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwis-
sen benötigt. Um Anschlussfehler und Beschädi-
gungen zu vermeiden, fragen Sie im Zweifelsfall
Ihren Fachhändler und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Anschluss des System Connector
1. Anschluss der Highlevel-Lautsprecherein-
gänge A - D: Die Highlevel-Lautsprecherein-

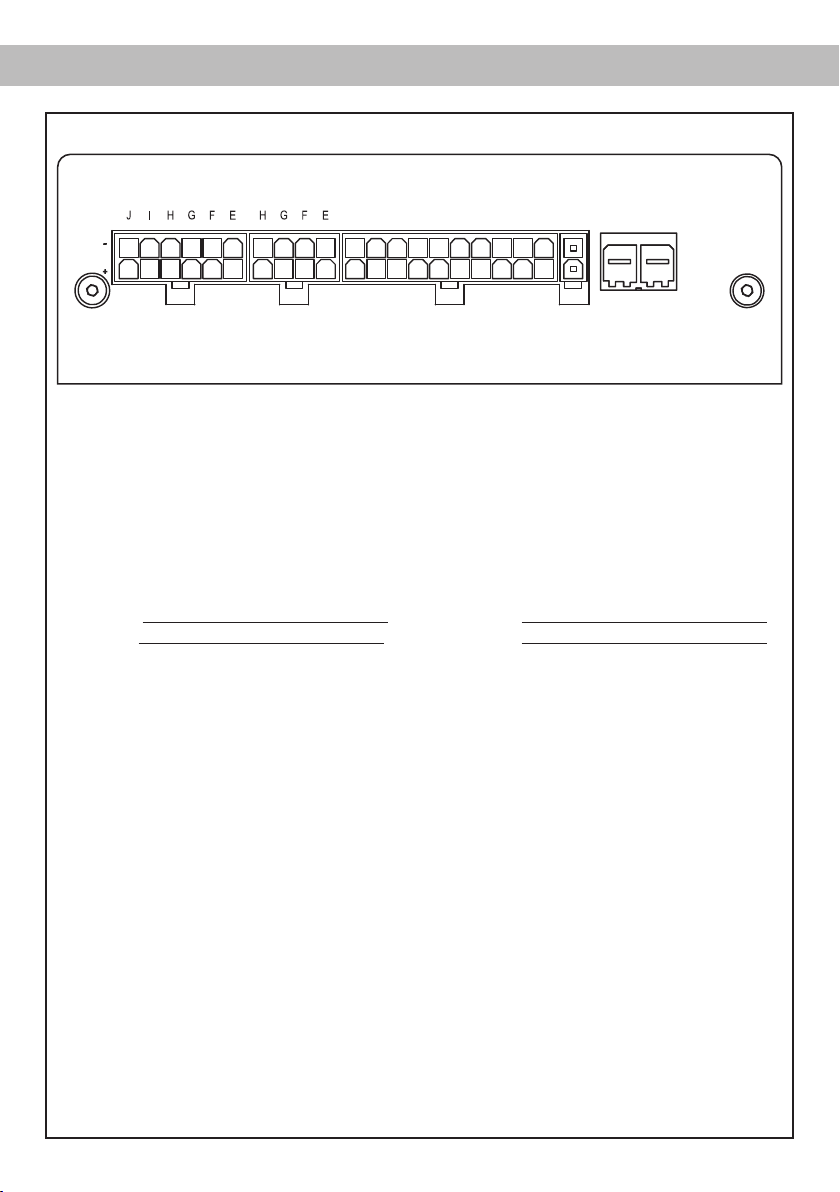

gänge (siehe Seite 8, Abb. 3, Nr. 1 - 4 und
Nr. 1 - 14) können mit Hilfe des beiliegenden
MATCH Anschlusskabels direkt mit den Laut-
sprecherausgängen des Werks- bzw. Nach-
rüstradios oder Werksverstärkers verbunden
werden. Dabei müssen nicht zwingend alle
Eingänge belegt werden. Es ist ausreichend,
zwei der vier Highlevel-Lautsprechereingän-
ge zu belegen. Mit Hilfe der DSP PC-Tool
Software können die Eingangssignale auf
die 11 Ausgangskanäle des Verstärkers indi-
viduell aufgeteilt werden.
Achten Sie bitte auf eine korrekte Polung!
Wenn Sie einen oder mehrere Anschlüsse
verpolen, kann dadurch die Funktion des
Verstärkers beeinträchtigt werden. Bei Ver-
wendung dieses Eingangs muss der Remo-
te-Eingang (REM IN) nicht belegt werden, da
sich der Verstärker automatisch einschaltet,
sobald ein Lautsprechersignal anliegt.
2. Anschluss der Lautsprecherausgänge A - D:
Die Lautsprecherausgänge (siehe Seite 8,
Abb. 3 Nr. 5 - 8 und Nr. 15 - 18) können mit
Hilfe des beiliegenden MATCH Anschluss-
kabels direkt mit den Lautsprecherleitungen
verbunden werden. Verbinden Sie niemals
die Lautsprecherleitungen mit der Kfz-Mas-
se (Fahrzeugkarosserie). Dieses kann Ihren
Verstärker zerstören. Achten Sie darauf,
dass alle Lautsprechersysteme phasenrich-
tig angeschlossen sind, d.h. Plus zu Plus
und Minus zu Minus. Vertauschen von Plus
und Minus hat einen Totalverlust der Bass-
wiedergabe zur Folge. Der Pluspol ist bei
den meisten Lautsprechern gekennzeichnet.
Die Impedanz pro Kanal darf 4 Ohm nicht
unterschreiten, da sonst die Schutzschal-
tung des Verstärkers aktiviert wird.
Achtung: Verwenden Sie zum Anschluss
ausschließlich das mitgelieferte System
Connector Anschlusskabel oder einen pas-
senden Kabelbaum aus dem MATCH Zube-
hörprogramm.
2. Anschluss der Highlevel-Lautsprecherein-
gänge E - H (optional)
Die Hochpegel-Lautsprechereingänge E - H
können direkt mit den Lautsprecherausgän-
gen des Werks- bzw. Nachrüstradios oder des
Werksverstärkers mit Hilfe des beiliegenden
Anschlusskabels verbunden werden (siehe
Seite 8, Abb. 3, Nr. 21 - 28). Achten Sie bitte
auf eine korrekte Polung! Wenn Sie einen oder
mehrere Anschlüsse verpolen, kann dadurch
die Funktion des Verstärkers beeinträchtigt
werden. Bei Verwendung dieses Eingangs
muss der Remote-Eingang (REM IN) nicht be-
legt werden, da sich der Verstärker automatisch
einschaltet, sobald ein Lautsprechersignal an-
liegt.
Achtung: Verwenden Sie zum Anschluss aus-
schließlich das mitgelieferte Anschlusskabel mit
dem 8-poligen Stecker und den oenen Kabel-
enden oder einen passenden Kabelbaum aus
dem MATCH Zubehörprogramm.
3. Anschluss einer digitalen Signalquelle
Sofern Sie über eine Signalquelle mit op-
tischem Digitalausgang verfügen, kann diese
an den Verstärker angeschlossen werden.
Werkseitig ist die manuelle Einschaltung des
Eingangs über eine optionale Fernbedienung
konguriert. Möchten Sie den Eingang automa-
tisch bei Anliegen eines Audiosignals aktivie-
ren, können Sie dies in der DSP PC-Tool Soft-
ware unter dem Menüpunkt Signalmanagement
im DCM kongurieren.
Die Einschaltautomatik des Verstärkers funk-
tioniert bei Verwendung des Digitaleingangs
nicht, so dass der Remote-Eingang (REM IN)
zwingend belegt werden muss.
Wichtig: Das digitale Audiosignal einer Quelle
ist üblicherweise nicht lautstärkegeregelt. Das
