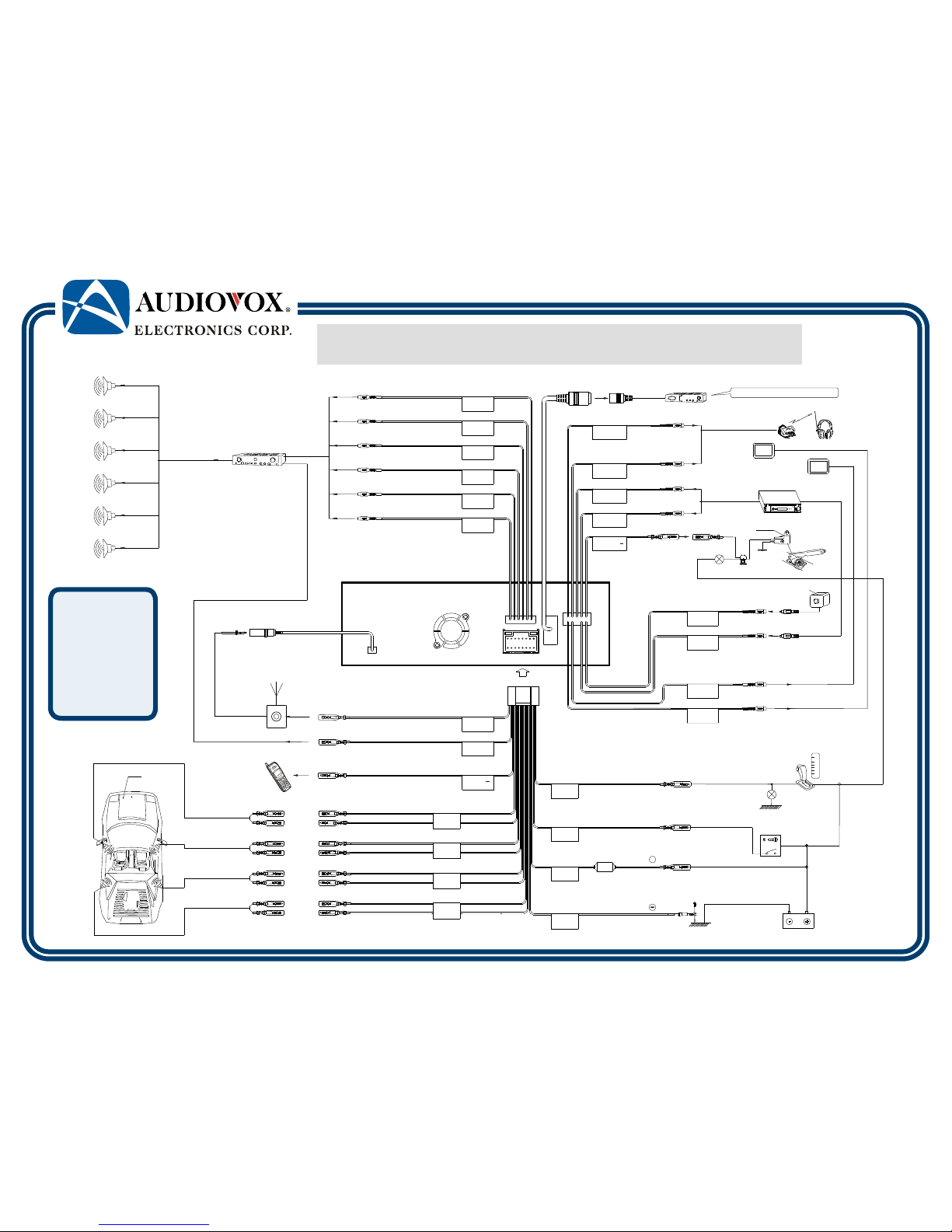

AV1410 Mobile Multimedia AM/FM/DVD Receiver Quick Start Guide

IMPORTANT: Incorrect wiring connections can damage the unit. Follow the wiring

instructions carefully, or have the installation handled by an experienced technician.

Need help?

For technical

assistance, call

the Audiovox

customer

support line at

1-800-645-

4994.

Antenna Jack

Harness Cord

ACC

Auto antenna control(connect to antenna

control lead & power supply of antenna

amplifier)

External power amplifier control

GND

CENTER

SUB.W

SURROUND

REAR R

BATT

ACC

REVERSE +

ANT.CONT

P.CONT

PRK SW

FRONT L

FRONT R

SURROUND

REAR L

FRONT L

FRONT R

AUX IN/L

AUX IN/R

AUX IN VIDEO

HEA DPH ONE L

HEADPHONE R

REAR VIDEO

OUT 1

CAMERA

REAR R

GREY

BLUE

RED

WHITE

PINK

YELLOW

GREEN/WHITE

BLACK

BLUE

BLUE/WHITE

WHITE/BLACK -

GREEN/BLACK -

RED

WHITE

YELLOW

RED

WHITE +

GREEN +

PURPLE +

PURPLE/BLACK -

GREY/BLACK -

GREY +

FRO NT L+

FRO NT L-

FRO NT R+

FRO NT R-

REAR R+

REAR R-

REAR L+

REAR L-

Car

Antenna

FUSE(10A)

Battery

Ignition Switch

Ground

Reverse Driving Light Gearbox Switch

Rear View Video Camera

Parking Brake Light

Parking Brake Switch

Ground

External AV System

Rear Zone

Video 1

Wireless Headphone

BATTERY

External Power Amplifier

BATTERY +

Ground

WHITE

RED

REAR VIDEO

OUT 2

Mute(leave open if not connected)

MUTE

BROWN

CD Changer IP-BUS Cable / BLACK compatible with SANYO disc changers

CD Changer

Car Phon e

Additional Rear

Zone Video

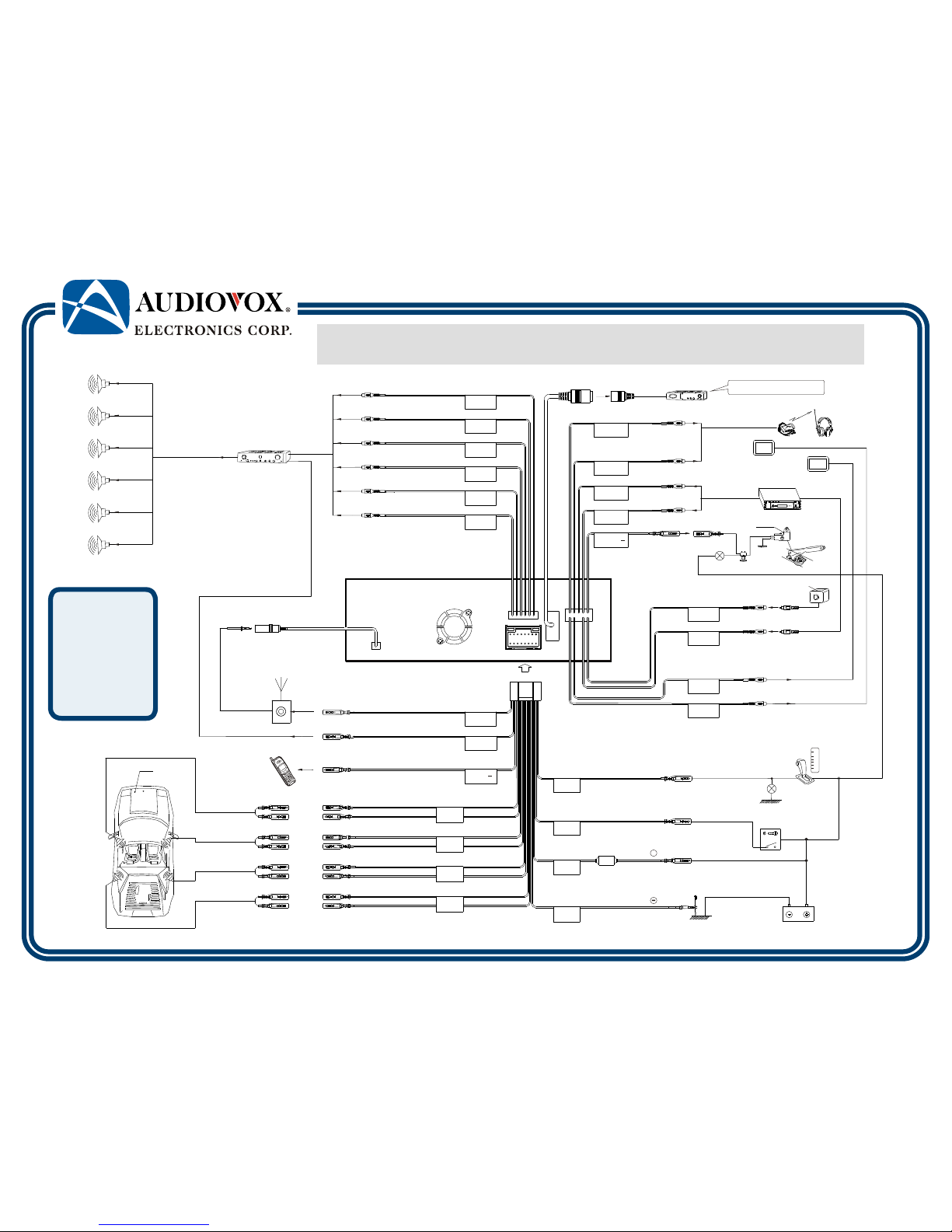

Audiovox AV1410 Guía Rápida Del Comienzo

IMPORTANTE: Una conexión incorrecta de los cables puede dañar la unidad. Siga las

instrucciones del cableado cuidadosamente o haga que un técnico experto realice la instalación.

¿Necesita

ayuda?

Para asistencia

técnica, llame a

la línea de

atención al

cliente de

Audiovox al 1-

800-645-4994.

CONECTADOR DE LA ANTENA

ARNÉS DE CABLEADO

ACC

Control de antena de automóvil

(conecte a toma de control de antena)

Control del Amplificador de

Energía Externa

GND

CENTRO

SUB.W

ENVOLVENTE POSTERIOR DERECHA

BATT

ACC

REVERSE +

ANT.CONT

P.CONT

PRK SW

TRASERO IZQUIERDA

DELANTERO DERECHA

ENVOLVENTE POSTERIOR IZQUIERDAL

REAR L

FRONT L

FRONT R

AUX IN/L

AUX IN/R

ENTRADA VIDEO AUXILIAR

AURICULAR IZQUIERDO

AURICULAR LA DERECHA

SALIDA VIDEO POSTERIOR 1

CÁMARA

REAR R

GRIS

AZUL

ROJO

BLANCO

ROSA

AMARILLO

BLANCO/VERDE

BLACK

AZUL

AZUL/BLANCO

BLANCO/NEGRO -

VERDE/NEGRO -

ROJO

BLANCO

AMARILLO

ROJO

BLANCO +

VERDE +

PÚRPURA +

PÚRPURA/NEGRO -

GRIS/NEGRO -

GRIS +

FRENTE L+

FRENTE L-

FRENTE R+

FRENTE R-

POSTERIOR R+

POSTERIOR R-

POSTERIOR L+

POSTERIOR L-

AUTOMÓVIL

Antena

FUSIBLE(10A)

Batería

Interruptor de Ignición

Tierra

Luz de Manejo en Reversa Interruptor de Caja de Velocidades

Cámara de Vídeo de la Visión Posterior

Luz de Freno de

Estacionamiento

Interruptor de Freno de Estacionamiento

Tierra

Sistema Externo AV

Video Zona Trasero 1

Auricular Inalámbrico / Infrarrojo

BATERÍA

Amplificador de Potencia Externo

BATERÍA +

Tierra

BLANCO

ROJO

SALIDA VIDEO POSTERIOR 2

Enmudecer (deje abierto si no

está conectado)

MUTE

MARRÓN

Cambiador de CD IP-BUS Cable / Negro Compatible con los cambiadores

del disco de SANYO

Cambiador de CD

TELÉFONO CELULAR

Video Zona

Trasero Adicional

AUX IN VIDEO

REAR VIDEO

OUT 1

CAMERA

REAR VIDEO

OUT 2

HEADPHONE L

HEADPHONE R

ENTRADA AUXILIAR IZQUIERDA

ENTRADA AUXILIAR DERECHA

CENTER

SUB.W

SURROUND

REAR R

FRONT L

FRONT R

SURROUND

REAR L

Connecteur D'Antenne

Harnais de Câble

ACC

Contrôle auto antenne (branchez au

fil de sortie contrôle d'antenne)

Amplificateur puissance externe

GND

CENTER

SUB.W

SURROUND

REAR R

BATT

ACC

REVERSE +

ANT.CONT

P.CONT

PRK SW

FRONT L

FRONT R

SURROUND

REAR L

FRONT L

FRONT R

AUX IN/L

AUX IN/R

AUX IN VIDEO

HEADPHONE L

HEADPHONE R

REAR VIDEO

OUT 1

CAMERA

REAR R

GRIS

BLEU

ROUGE

BLANC

ROSE

JAUNE

VERT/BLANC

NOIR

BLEU

BLEU/BLANC

BLANC/NOIR -

VERT/NOIR -

ROUGE

BLANC

JAUNE

ROUGE

BLANC +

VERT +

POURPRE +

POURPRE/NOIR -

GRIS/NOIR -

GRIS +

AVANT L+

AVANT L-

AVANT R+

AVANT R-

ARRIERE R+

ARRIERE R-

ARRIERE L+

ARRIERE L-

Automobile

Antenne

FUSIBLE(10A)

Pile

Commutateur d'allumage

Terre

Lumière marche arrière Interrupteur boîte

à engrenage

Caméra de sauvegarde

Lumière freins de garage

Interrupteur freins de garage

Terre

Système Externe de Multimédia

Vidéo arrière

supplémentaire1

Casque sans fil/IR

PILE

Amplificateur puissance externe

PILE +

Terre

BLANC

ROUGE

REAR VIDEO

OUT 2

Muet (laissé ouvert s'il n'est pas branché)

MUTE

BRUN

Changeur CD IP-BUS Cable / NOIR Compatible avec des commutateurs

de disque de SANYO

Changeur CD

Téléphone portable

Vidéo arrière

supplémentaire 2

Vous avez

besoin d'aide ?

Pour aide

technique,

appelez s'il vous

plaît à la ligne de

soutien clients

Audiovox à 1-

800-645-4994.

Audiovox A 1410 V Guide Rapide De Début

IMPORTANT: Des connexions câblage incorrectes peuvent nuire à l'appareil. Suivez

les instructions de câblage avec soin ou faites installer par un technicien expérimenté.
