auna multimedia 10006335 Manuale utente
http://www.auna-multimedia.com
5.1-Kanal-Lautsprechersystem
USB / SD / AUX / Bluetooth
10006335
2
Sehr geehrter Kunde,
Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise
sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Technische Daten
Artikelnummer 10006355
Frequenzempndlichkeit 40Hz-20KHz
S/N Verhältnis ≥75dB
Kanaltrennung ≥50dB
Lautsprecher 6.5“+3“x5
Sicherheitshinweise
1 Setzen Sie das Gerät keinen tropfenden oder spritzenden Flüssigkeiten aus.
2 Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät.
3 Decken Sie nicht die Belüftungsönungen ab.
4 Nur für Innenräume geeignet.
5 Sollten Sie ein starkes Eingangssignal nutzen, regeln Sie bitte die Gesamtlautstärke nicht auf das Maximum,
um Störungen zu vermeiden.
Lieferumfang
Subwoofer-Lautsprecher 5 Stk.
Satelliten-Lautsprecher 4 Stk.
Audiokabel 1 Stk.
Bedienungsanleitung 1 Stk.
Fernbedienung 1 Stk
FM-Antenne 1 Stk
Hinweise zur Entsorgung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt
die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll
entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung
elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und
entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgerä-
te werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von Rohstoen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem norma-
len Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten
Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer
Mitmenschen vor negativen Konsequenzen.
3

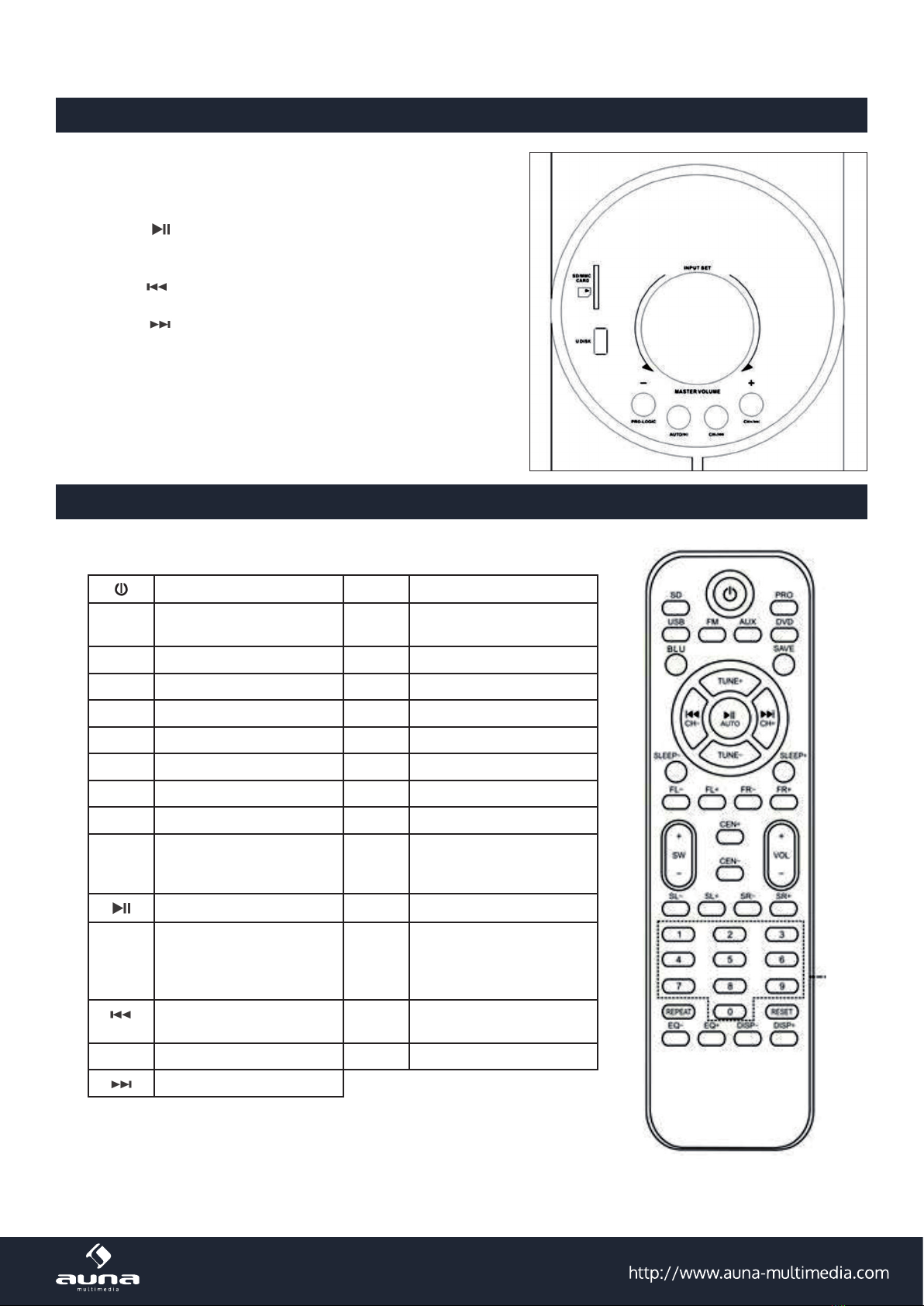

Vorderseite
• INPUT SET: Wählen Sie hiermit die Eingangsquelle.
• MASTER VOLUME: Drehen zum Einstellen der Lautstärke.
• PRO-LOGIC: Pro-Logic-Taste
• AUTO : USB/SD Wiedergabe/Pause. Während der FM-
Radiowiedergabe automatische Sendersuche und Spei-
chern.
• VOL-/ /CH-: Zurück, wenn Sie die Taste länger als 3 Sek.
halten, reduziert sich die Lautstärke.
• VOL+/ /CH+: Vorheriger Titel in USB/SD und vorheriger
Sender während FM-Radio. Vorwärts, wenn Sie die Taste
länger als 3 Sek. halten, erhöht sich die Lautstärke.
• SD/MMC CARD: SD/MMC-Kartenleser
• U DISK: USB-Anschluss
Hinweis: Die verwendende SD-Speicherkarte muss min. 512
MB formatierten Speicher besitzen.
Fernbedienung
Ein-/Ausschalter (Standby) CH+ Radio: Nächster Sender
SD SD-Wiedergabe SLEEP
+/- Einschlaftimer
PRO Pro-Logic-Kanalwahl FL +/- Lautstärke vorne links
USB USB-Speicher FR +/- Lautstärke vorne rechts
FM FM-Radiowiedergabe SW +/- Lautstärke Subwoofer
AUX AUX-Wiedergabe CEN +/- Lautstärke Center
DVD DVD-Wiedergabe VOL +/- Gesamtlaustärke
BLUE Bluetooth-Wiedergabe SL +/- Lautstärke Surround links
SAVE FM-Sender speichern SR +/- Lautstärke Surround rechts
TUNE
+/- Kanalsuche zurück/vor;
gedrückt halten, um den
nächsten Sender zu suchen
0-9 Nummerntasten - Titel
direkt wählen
Wiedergabe/Pause REPEAT Wiederholung
AUTO Automatische FM-Sender-
suche RESET Zurücksetzen, Drücken Sie
diese Taste bei maximaler
Lautstärke und eingeschal-
teten Gerät
USB/SD: Vorheriger Titel
Radio: Vorheriger Sender
EQ +/- Equalizereinstellung (USB/
SD)
CH- Radio: Vorheriger Sender DISP +/- Helligkeitseinstellung
USB/SD: Nächster Titel
4

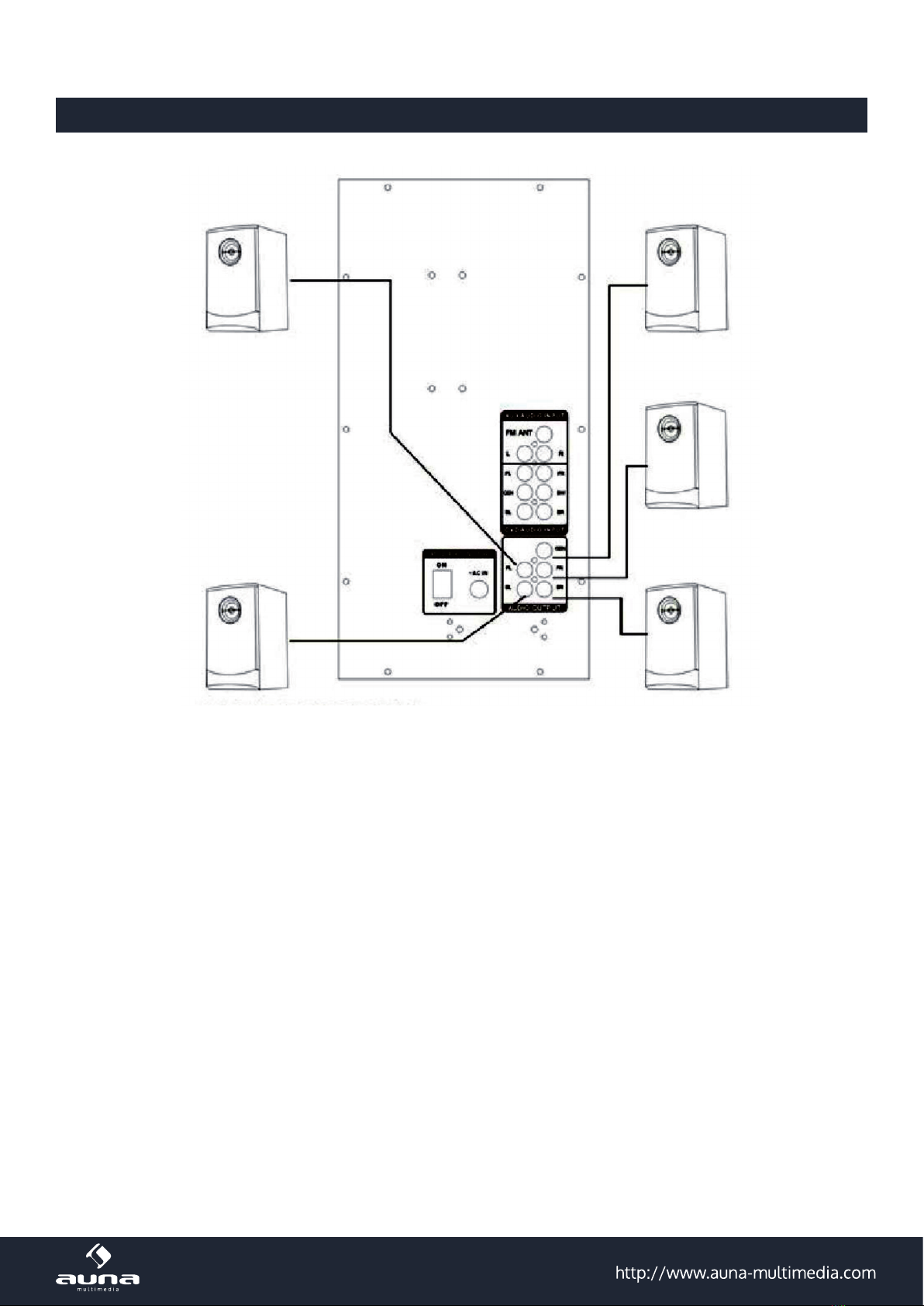

Anschlussplan 1
Lautsprecheranschlüsse
Schließen Sie die vorderen, den Center- und die Surroundlautsprecher entsprechend an die 5.1-Anschlüsse an.
• Schließen Sie die vorderen Lautsprecher an den Anschluss FRONT SPEAKERS an.
• Schließen Sie den Center-Lautsprecher an den Anschluss CENTER an.
• Schließen Sie den Surroundlautsprecher an den Anschluss SURROUND SPEAKERS an.
Hinweis: Platzieren Sie keine magnetischen Gegenstände in die Nähe der Lautsprecher.
5

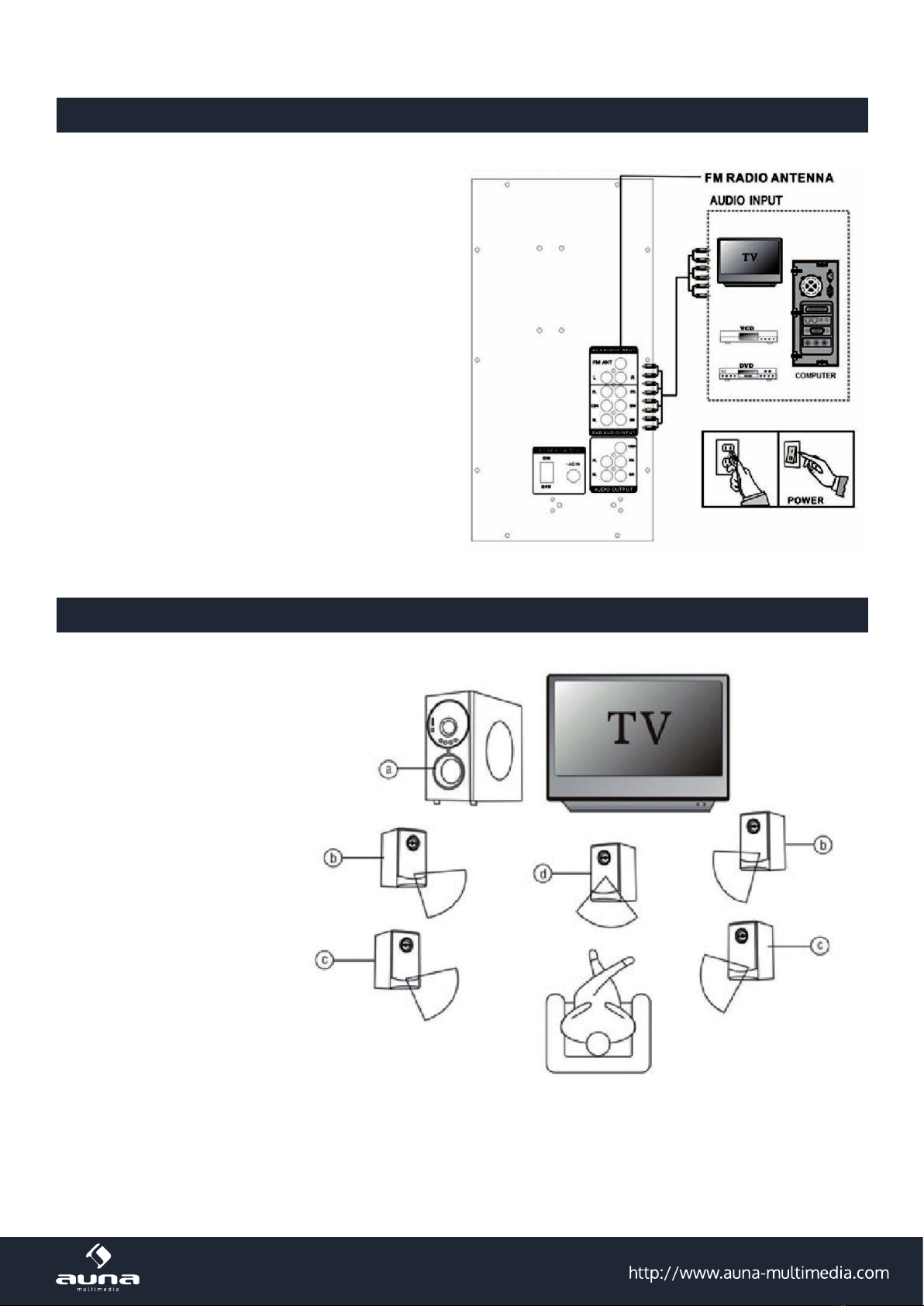

Anschlussplan 2
Anschluss von Zubehör
Schließen Sie das zubehör den Farben entsprechend
an: Rote Stecker und Anschlüsse: Linker Audiokanal.
Notiz: Schließen Sie die Stecker richtig an. Lose Ver-
bindungen können ein Summen und andere Störge-
räusche verursachen.
Wichtig: Schließen Sie sämtliches zubehör an
und verbinden Sie erst danach das Gerät mit dem
Stromnetz.
Positionierung der Lautsprecher
(a) Subwoofer: Stellen Sie
den Subwoover auf den
Boden.
(b) Vordere Lautsprecher
(c) Surroundlautspre-
cher: Stellen Sie diese
Lautsprecher auf Höhe
und ein wenig hinter
Ihrer Sitzposition ca. 1
m oberhalb Ihrer Ohren
auf.
(d) Mittlerer Lautsprecher:
Stellen Sie diesen Laut-
sprecher zwischen den
vorderen Lautsprechern
auf.
6
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2004/108/EG (EMV)
2011/65/EU (RoHS)
2006/95/EG (LVD)
1999/5/EG (R&TTE)
7
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following
hints to avoid damages. Any failure caused by ignoring the mentioned items and cautions mentioned in the inst-
ruction manual are not covered by our warranty and any liability.
Technical Data
Item number 10006355
Frequency Response 40Hz-20KHz
S/N Ratio ≥75dB
Separation ≥50dB
Speaker 6.5“+3“x5
Safety Instructions
1 Do not expose to dripping or splashing.
2 Do not place any objects lled with water over the apparatus .
3 Do not block the ventilatilon holes.
4 For indoor use only.
5 When using high output signal don‘t turn the volume to maximum to avoid distorsion.
Packing Content
Subwoofer-Lautsprecher 5 pc
Satelliten-Lautsprecher 4 pc
Audiokabel 1 pc
Bedienungsanleitung 1 pc
Fernbedienung 1 pc
FM-Antenne 1 pc
Hints on Disposal
According to the European waste regulation 2002/96/EG this symbol on the product or on its pa-
ckaging indicates that this product may not be treated as household waste. Instead it should be
taken to the appropriate collection point for the recycling of electrical and electronic equipment. By
ensuring this product is disposed of correctly, you will help prevent potential negative consequen-
ces for the environment and human health, which could otherwise be caused by inappropriate was-
te handling of this product. For more detailled information about recycling of this product, please
contact your local council or your household waste disposial service.
Your product contains batteries covered by the European Directive. 2006/66/EG, which cannot be disposed of
with normal household waste. Please check local rules on separate collection of batteries. The correct disposal of
batteries helps prevent potentially negative consequences on the environment and human health.
8

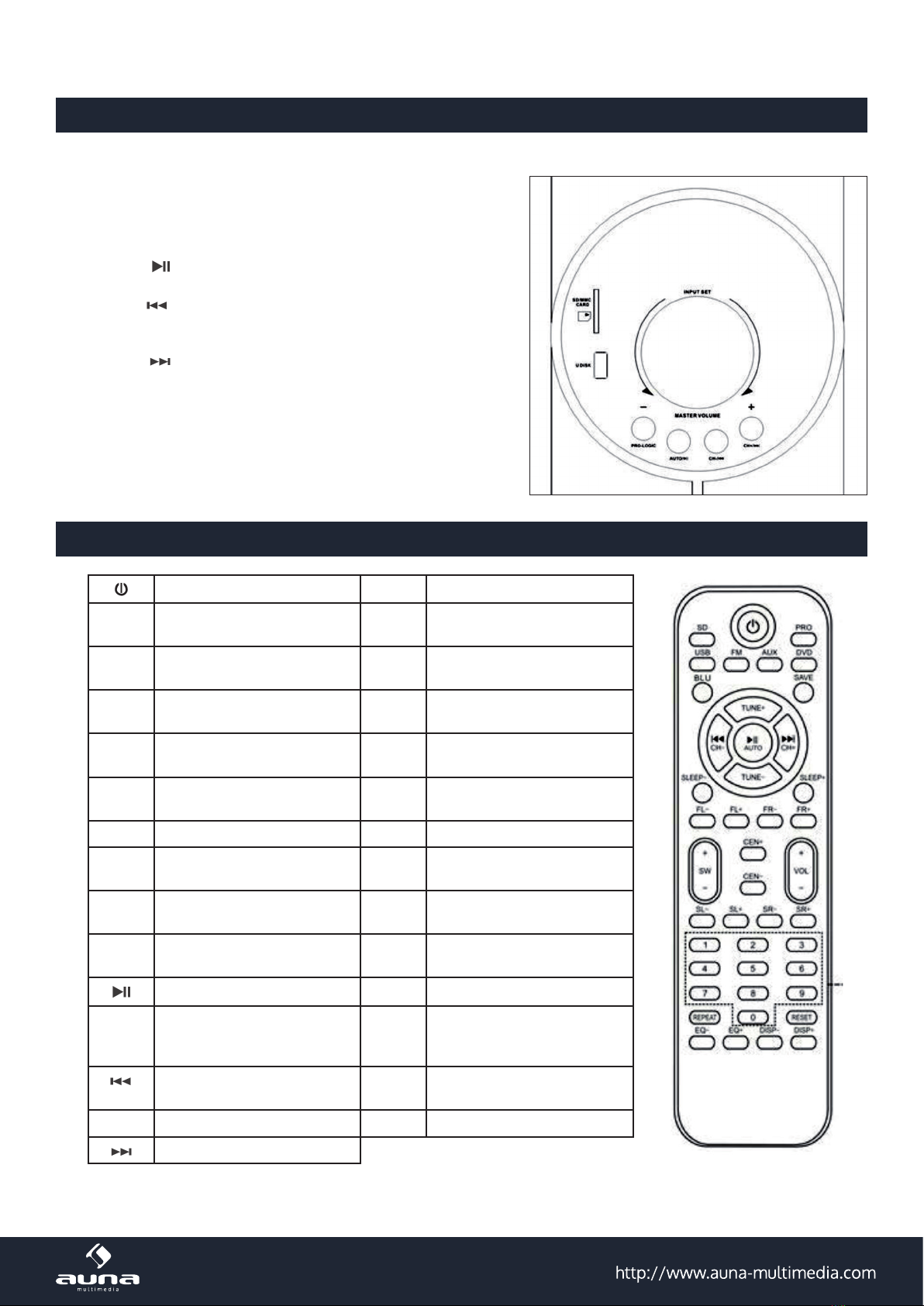

Front Panel
• INPUT SET: when pressing the button, the function is „input“
function.
• MASTER VOLUME: when rotating the button, the function
os Volume+/Volume- function.
• PRO-LOGIC: pro-logic function key.
• AUTO : USB/SD pause/play function key. When in FM-
State automatic search and save the radio station.
• VOL-/ /CH-: „previous“ will be „volume-“ function if you
keep pressing it more than 3 seconds. Previous song when
USB/SD input; previous channel when FM input.
• VOL+/ /CH+: „next“ will be „volume+“ function if you
keep pressing it more than 3 seconds. Next song when
USB/SD input; next channel when FM input.
• SD/MMC CARD: SD card socket
• U DISK: USB socket
Note: When using SD card function, it is required to choose SD
card whose memory is more than 512 MB and also is legal edition.
Remote Control
Power switch CH+ Next channel when FM Input
SD SD Input SLEEP
+/- To time on/o the speaker
PRO Pro-logic channel switch FL +/- FL volume to upgrade & at-
tenuation of the key
USB USB Disk FR +/- FR volume to upgrade & at-
tenuation of the key
FM FM Input SW +/- SW volume to upgrade &
attenuation of the key
AUX AUX Input CEN +/- CEN volume to upgrade &
attenuation of the key
DVD DVD Input VOL +/- Mastr Volume
BLUE Bluetooth Input SL +/- SL volume to upgrade & at-
tenuation of the key
SAVE Dave FM Channel SR +/- SR volume to upgrade & at-
tenuation of the key
TUNE
+/- Previous/Next Channel/Keep
pressing to search channel 0-9 Press any key to choose the
song
Play & Pause REPEAT Repeat
AUTO Keep pressing for FM channel RESET When volume is at the ma-
ximum, press RESET at the
status while power on.
Previous song when USB/SD
Input EQ +/- EQ (when USB/SD Input)
CH- Previous channel when FM Input DISP +/- Lightness adjust
Next song when USB/SD Input
9

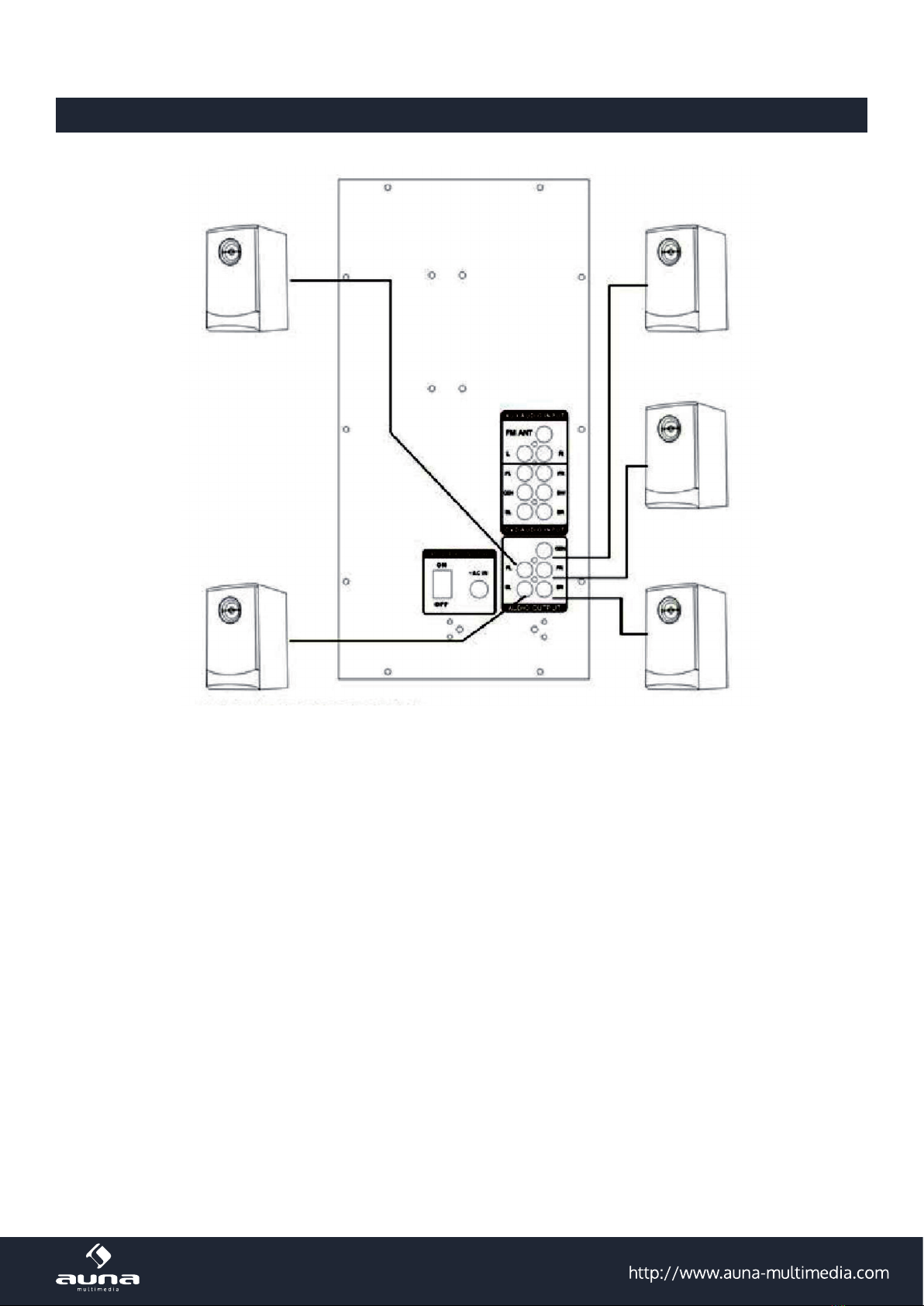

Connection Diagram 1
Speaker Terminals
Connetct front speakers, a center speaker, surround speakers to 5.1 speaker output terminals.
• The front speaker‘s cords to the FRONT SPEAKERS terminals
• The center speaker‘s cord to the CENTER SPEAKERS terminals.
• The surrournd speaker‘s cords to SURROUND SPEAKER terminals.
Note: Do not leave objects generating magnetism near the speakers.
10
Connection Diagram 2
Connecting Equipment
Jacks and plugs of the connection cord and color
coded as follows:
Red jacks and plugs: For the left channel of audio
signals.
Note: Insert the plugs fully into the jacks. Loose con-
nections may produce a humming sound or other
noise interference.
Important: Connect the speakers and all other ex-
ternal equipment and nally connect the AC power
cord.
Positioning the Speakers
(a) Subwoofer: Place the
subwoofer any place
on the oor. There is no
directional requirement
for the Bass eect.
(b) Front speakers
(c) Surround Speakers:
Place the surround
spakers in the same
level slightly behind the
listening area by facing
it. Align horizontally
about 1 metre above ear
high.
(d) Center Speaker: Place
at the center of the two
front speakers. If con-
necting at TV set to the
unit, place on or below
the TV set.
