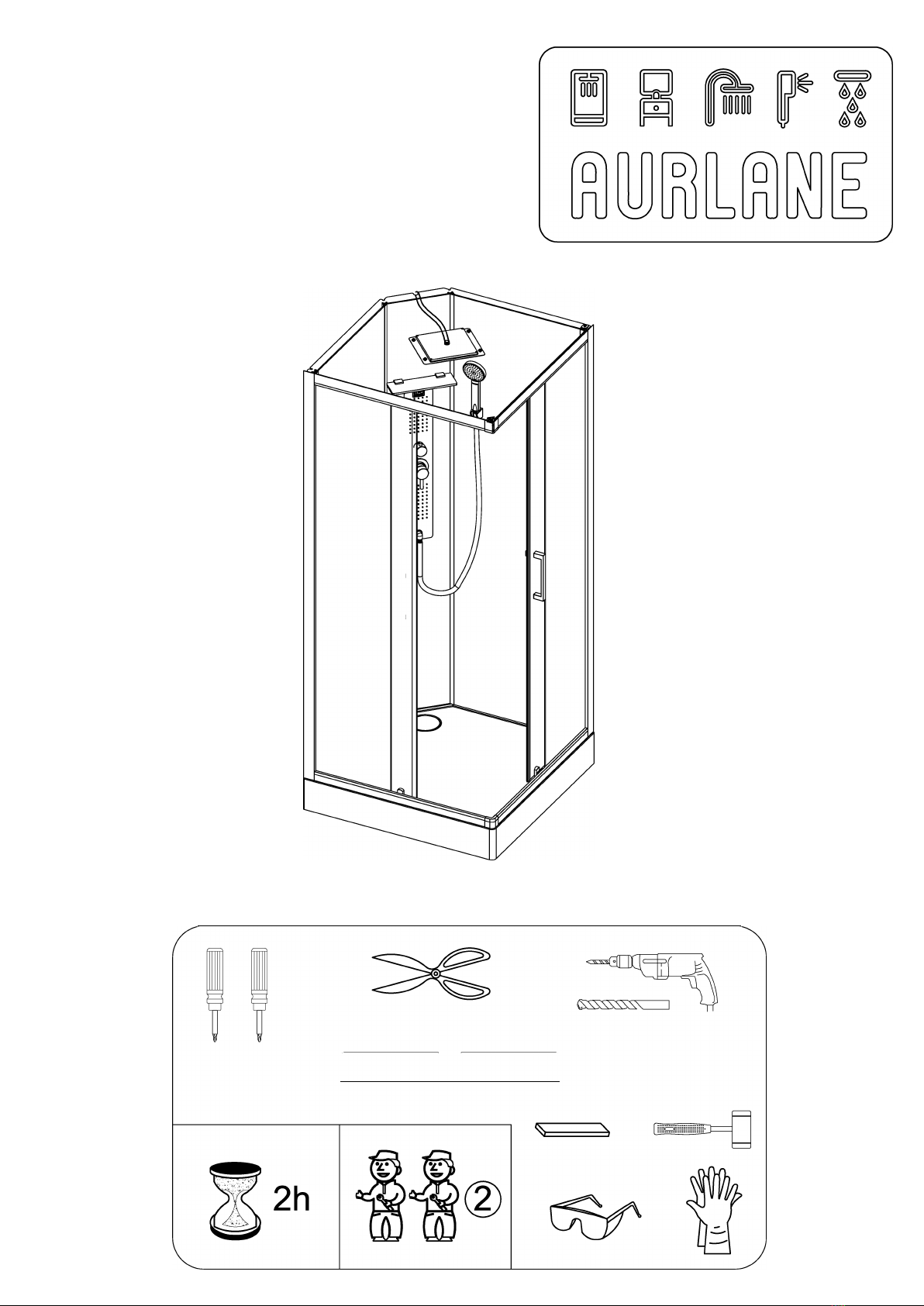

Aurlane CAB187 Manuale utente
CAB187
URBAN
I
N
D
US
SQUARE
90X90X215 CM
[
02.8 mm
=
50cm
50cm
50cm
Cabine¼de
Cercleoucarrée
CabineRectangulaire
50cm 50cm
50cm
Distanceminimum
nécessaireautourdela
cabinepourréaliser
l’installation
Instructionsdepré‐installation
C:Eauchaude
F:Eaufroide
D:Evacuationen40mm
ZONEA1:Zonepossiblepour
l’évacuation
Distanceminimum
nécessaireautourdela
cabinepourréaliser
l’installation
CONSEILD’INSTALLATION:
-Lasalledebainsdoitêtrecarreléeetlesmursetlesol
deniveau
-Aucunmatérielsanitairenedoitêtresitué à moinsde
50cmdelacabine
-Lahauteurduplafonddoitêtred’aumoins2,3m
-Lespenteslégalesd'évacuationsontà respecterpour
unebonneévacuationdelacabine
C
F
F
C
150mm
1200mm
2300mm
550mm
MIN 100mm
D= 40mm
MAX300mm
A1
Alireobligatoirementavantinstallation
Garantie
•
•L’installationdecettecabinededouchenécessited’êtreréaliséedanslesrèglesdel’art.Notresociété déclinetouteresponsabilité etseréserveledroitdenepasassurersagarantiedans
lecasoù ceproduitneseraitpasinstallé pardupersonnelqualifié.Encasdedemandesurunélémentsousgarantie,ilestimpératifdefournirlafactured’achatduproduit.
•
•Ilestindispensabledevérifierl’étatdechacundesélémentsaudéballage.Aucuneréclamationrelativeàlaqualité duproduitneserapriseencomptepassé undélaisde14joursaprès
l’achatduproduit.
Installation
•Ilestimpératifdenepasencastrerlacabinedanslemuretlesol.L’arrièred’unecabinededouchedoittoujoursresteraccessibleencasdenécessité d’interventionsurles
branchements.Respecteraussilesinstructionsdepré‐installationenpagesuivante.
•Lemontagedoitêtreeffectué à deuxpersonnesauminimum,defaçonàp
ouvoirmainteniretfixercertainséléments.
•Lesélémentsenverresontenverretrempé pourdesraisonsdenormesetdesécurité.Leverretrempé étantconçupourexploserenmorceaux(noncoupants)encasdechoc,ces
élémentssontàmanipuleravecuneextrêmeprécaution.Pourcettemêmeraison,ilestindispensabledenepasforcerleserragedesaccessoiresàfixersurlesélémentsvitrés(poignées
deportes,étagères,supportdedouchette,porteserviette,etc)
•Lapressiondel’eaualimentéedoitêtrecompriseentre2et4bars.Ledépassementdeceslimitesinfluencel’utilisationnormaleduproduit.Silapressiondel’eauesttrèsbasse,ilest
conseillé d’installerunepompedepression,contacterpourcelavotredistributeurdematérielsanitaire.Silapressionesttropimportante,latuyauteriedelacabinerisquedefuir.
•Afindefaciliterlemontagefinaldelacabine,certainscomposantscommelesbusesoularobinetteriepeuventêtrepré‐montéssurleproduit.Toutefois,ilestimpératifdecontrôlerle
serragedesélémentsetderéaliseruntestdemiseeneauavantlamiseenplacedéfinitivedelacabine.
Utilisation
•Afindevousprévenircontretouteinfectionbactérienne,ilestimportantdenettoyerdefaçonrégulièrevotrecabinededouche.Veuillezrespecterpourcelalesconsignesdenettoyage
etnepasutilisern’importequelproduitd’entretien.Attention,nepasutiliserd’agentsdenettoyagecontenantdel’acétone,duchloreoudel’eauammoniacale(eaudejavel).
L’utilisationd’untelproduitentraîneraitautomatiquementunedétériorationrapidedesélémentschromés.
•Attention danslecadredel’utilisationdelacabinepardesenfants:nelaisserl’utilisationdelacabinesanssurveillancequ’à desenfantsresponsablesayantcomprislesinstructions
donnéesparleursparentsconcernantl’utilisationd’unetellecabinededouche.Iln’esttoutefoispasconseillé delaisserl’utilisationdecettecabinededoucheauxenfantssans
surveillancedesparents .Cesderniersdoivents’assurerquel’enfantnejouepasaveclacabinededouche.
•Cettecabinenedoitpasêtreutiliséepardespersonnes(ycomprisdesenfants)àmobilité,dispositionsensorielleoumentaleréduitesàmoinsqu’ellessoientsoussurveillanceou
qu’ellesaientreçudesinstructionsparlespersonnesresponsabledeleursécurité.
•Nepasutiliserd’appareilsélectriquesà l’intérieurdelacabine
FR
•Les produits sont garantis 1 an, pièces uniquement. La main d’œuvre n’étant pas effectuée par nos soins, aucune garantie main d’œuvre ne sera appliquée. En cas de défaut de
fabrication avéré ou de casse d’un élément, ces éléments peuvent être commandés au distributeur ayant vendu ce produit, cependant en aucun cas la main d’œuvre relative à un
remplacement de la pièce ne sera prise en charge.
• Les éléments vitrés sont emballés sous film transparent afin de permettre le contrôle de l’état de ces éléments lors de l’achat. Aucun remplacement de ces éléments ne sera pris en
charge dans la cas où une casse serait signalée après l’enlèvement des colis en magasin.
L’installation de votre cabine de douche est maintenant terminée? Avant de mettre en eau votre cabine, il est indispensable de bien vérifier l’étanchéité de
l’ensemble de la cabine et assurez vous que la pression d’eau circulant dans le circuit n’est pas trop forte. La pression doit être comprise entre 2 et 4 bars.
Une pression trop importante pourrait endommager la tuyauterie et causer des fuites.
Problèmes– Solutionssurl’utilisationdevotrecabinededoucheAurlane
Problème:L’eaufuitparuntuyaudeconnexionà l’arrièredelacabine.
Solution:
‐lescolliersdeserrageeninoxpermettantdeserrerlestuyauxsurlesbusesnesontpas
assezserrés.Resserrezlesàl’aided’unepinceetd’untournevis.S’ilssontdéfectueux,
contactezvotrerevendeur.
‐lapressiond’eaudépasse4bars,abaissezvotrepression.Latuyauterien’est
pasdimensionnéepoursupporterplusde4barsdepression.
Problème:Del’eaus’ écouleausol,àl’extérieurdelacabine.
Solution:
‐danslecasoù lacabineneseraitpasinstalléeparfaitementàplatouencasde
trèsfaibleécoulementdel’évacuation,ilestpossiblequedel’eaus’infiltreauniveau
destrousdevisprésentssurlereceveur.Danscecas,tirezlacabinepouraccéder
à l’arrière,dévissezlesvisdubasetappliquezunpointdecollePVCdansle trou.
RevissezensuitecesvisdanslacollePVCencorefraisetattendez24hdeséchage
avantderemettrevotrecabineeneau.
‐lafuitepeutprovenirdelabonde.Lecontourdelabondea‐t’ilbienété siliconé
lorsdel’installationdevotrecabine,commepréconisé danscemanuel.Siteln’apasété le
cas,ilestnécessaired’appliquerunjointdemasticà étanchéité surlepourtourdelabonde.
Vérifieraussisilesdeuxpartiesdelabonde(côté intérieuretcôté extérieurdelacabine
sontcorrectementserrés,ainsiquel’écroudejonctionentrelabondeetlesiphondela
cabine.
‐vérifiezleserragedes2flexiblesd’arrivéed’eauchaudeeteaufroide.Unserragetrop
importantauraitpudessertirlesextrémitésdecesflexibles.Danscecas,ilestindispensable
delesremplacersansquoivousrisquezundégâtdeseaux.
‐lecaséchéant,unrinçageàfortepressionnotammentauniveaudesgouttières
d’évacuationpeutentrainerunécoulementd’eauàl’extérieur.Lerinçagedelacabinedoit
doncêtreeffectué à débitréduit.
Problème:Larobinetteriefuit.
Solution:
‐Vérifiersilesjointsentrelaparoietlemitigeursontexistantsetbienpositionnés.
N’hésitezpasàdévisserlarobinetteriesielleestdéjà fixéesurlaparoi.Sivousne
constatezpasdeproblèmeauniveaudesjoints,vérifiezlespointssuivants.
‐Ilsepeutquelacartouchecéramiquesituéeà l’intérieurdumitigeursesoitdécalée.
Danscecas,ilestnécessairededémontercettecartouche,delarepositionnercorrectement
etderemonterlemitigeur.
‐Ilsepeutqueles3jointscirculairesdelacartouchecéramiquesituéeà l’intérieur
dumitigeurnesoientplussuffisammentgraissés.Danscecas,démontezlacartouche,
appliquezunpeudegraissesurcesjointsetremontezlemitigeur.
‐Sileproblèmepersiste,lacartoucheestsurementendommagé.Contactezvotrerevendeur.
Problème:Laporteestmalajustéeetnefermepascorrectement.
Solution:
‐Avanttoutechosevérifierleserragedesroulettes :vousavezremarqué quelesroulettes
ontunaxedécentré.Pourquelafermeturesoitparfaite,ilestimpératifquel’axedu
décentragesoitdanslamêmeorientationpourl’ensembledesroulettes.
‐Ilestpossiblequelesprofilésdefaçadenesoitpasenfoncé defaçonuniformesurtoute
lalongueurdeparoienverreouquecesprofilésnesoientpasparfaitementhorizontauxouverticaux.
Danscecas,enfoncezlebienàfondsurtoutesalongueuretvérifieravecunniveauleurhorizontalité
ouverticalité
‐Ilestpossiblequelespôlesmagnétiquesdesdeuxjointsmagnétiquess’opposent.
Danscecas,déboîtezl’undes2jointsmagnétiquesetremboîtezledansl’autresens.
Problème:Lesélémentschromésdelacabinesontdétériorésaprèsquelquesjoursd’utilisation.
Solution:
‐Vousavezprobablementutilisé des agentsdenettoyagecontenantdel’acétone,
duchloreoudel’eauammoniacale(eaudejavel)malgré lesrecommandationsen
premièrepagedecemanuel.Laseulesolutionàceproblèmeestdecommander
lesélémentspiquésàvotrerevendeur.
Pourtoutautreproblèmeavecvotrecabine,vouspouvezrapprocherdevotrerevendeur.
Model Number Description
CAB187 Shower Cabin
DECLARATION OF
CONFORMITY
We, Aurlane SA,
10 rue Clapeyron 75008 PARIS FRANCE
declare under its sole responsibility the conformity of:
Shower cabins
With the following norms :
-EN 15200 April 2008 Sanitary appliances - Multifunction shower
cabinets
- NF EN 12150:2000 Glass in building - Thermally toughened soda lime
silicate safety glass
Sebastien Doumenc
Associate Director
Aurlane
Paris, May 17th 2017
Référence du modèle Description
CAB187 Cabine de douche
DECLARATION DE
CONFORMITE
Aurlane SA,
10 rue Clapeyron 75008 PARIS FRANCE
déclare en sa totale responsabilité la conformité des produits :
Cabines de douche
avec les normes suivantes :
-EN 15200 Avril : 2008 Appareils sanitaires - Cabines de douche
multifonctions suivant la directive 89/106/C
- NF EN 12150 :2000 Verre dans la construction - Verre de silicate
sodo-calcique de sécurité trempé thermiquement
Sebastien Doumenc
Directeur Associé
Aurlane
Paris, le May 17th 2017
