Ausonia DIANA 40 Manuale utente

Forbice elettrica da potatura 40 mm

40 mm Electric pruning shear

Manuale di istruzioni

User’s manual

cod. 31818

Indice /Content

CONTENUTO / CONTENT.......................................................................................................................................................2

PRODOTTO / PRODUCT ...........................................................................................................................................................3

• Note / Notes..................................................................................................................................................................................3

• Descrizione Prodotto / Product Description.........................................................................................................3

• Speciche Tecniche / Technical Specications.................................................................................................3

• Componenti generali / Components...........................................................................................................................4

FUNZIONAMENTO / PRODUCT OPERATION.............................................................................................................5

• Utilizzo della forbice / Setting up.................................................................................................................................5

• Stoccaggio / Packing up.....................................................................................................................................................5

• Messaggi di errore / Trouble Shooting......................................................................................................................5

• Ricarica della batteria / Battery Charging.............................................................................................................6

• Avvertenze / Warning............................................................................................................................................................6

• Sostituzione lama e controlama / Blade Replacement.................................................................................7

PRECAUZIONI D’USO / WARNING....................................................................................................................................8

• Utilizzo e manutenzione forbice da potatura

/ Pruning shear, use and care

...................................8

• Utilizzo e manutenzione batteria / Battery, use and care..........................................................................9

ISTRUZIONI DI SICUREZZA / SAFETY NOTES.....................................................................................................10

• Sicurezza del luogo di lavoro / Workplace Safety...........................................................................................10

• Sicurezza del lavoro / Electrical Safety..................................................................................................................10

• Sicurezza personale / Personal Safety...................................................................................................................10

• Irregolarità delle misure / Measure Failures....................................................................................................... 11

SERVIZIO POST VENDITA / AFTER SALE SERVICE......................................................................................... 11

GARANZIA / WARRANTY......................................................................................................................................................12

Indice /Content

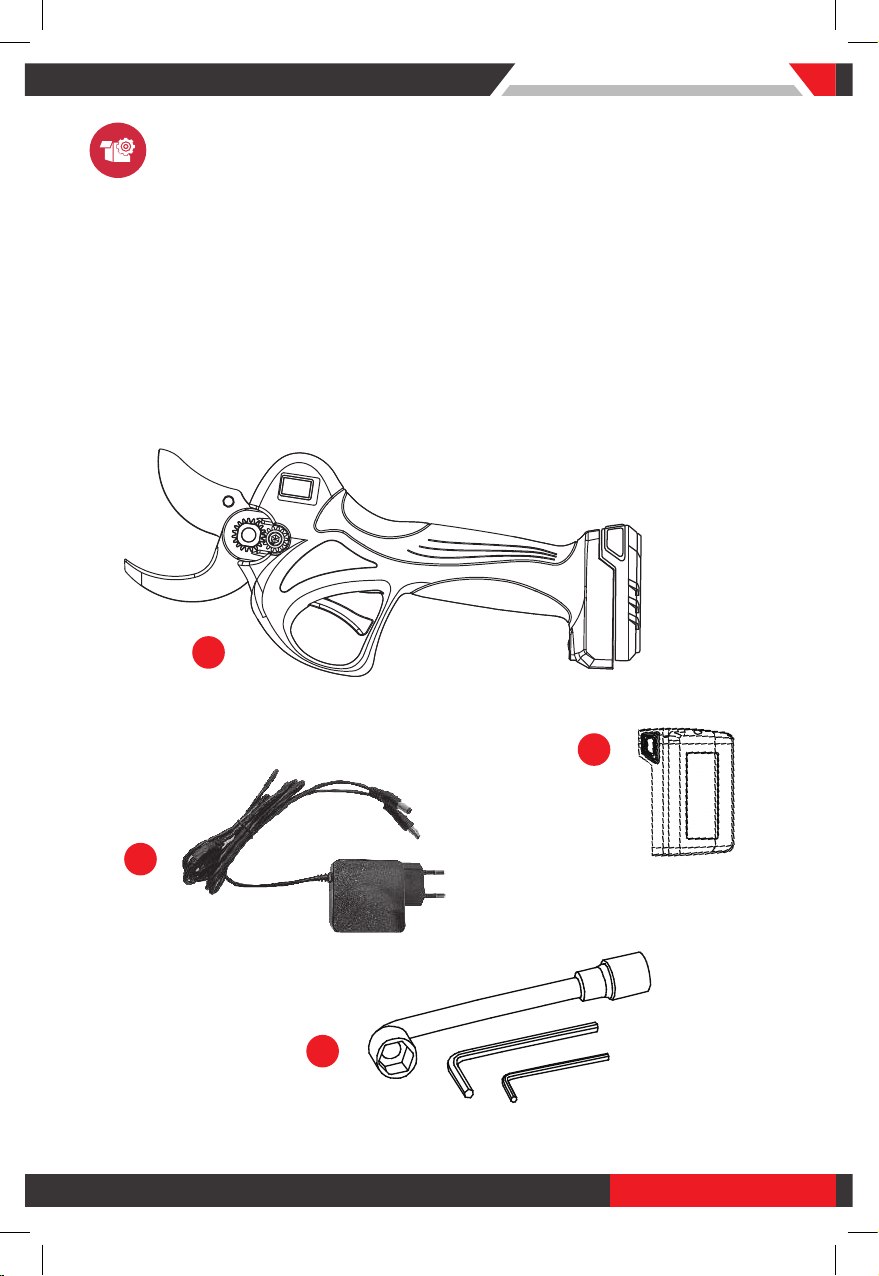

Contenuto / Content

Contenuto della scatola

Included in the case

1. Forbice elettrica da potatura elettrica

Electric Pruning Shear

2. Batteria al Litio / Lithium Battery

3. Caricabatteria / Battery Charger

4. Kit manutenzione / Tool Kit

Prodotto / Product Overview

1. Leggere attentamente il manuale / Read the

manual’s instructions carefully.

2. La ricarica del prodotto deve essere effettuata in

luoghi chiusi / Battery can only be charged indoors.

3. Il doppio isolamento e/o la messa a terra non

sono necessari / Double insulation, grounding not

required.

4. Caricabatteria dotato di FAIL-SAFE SYSTEM

che protegge la batteria da eventuali picchi di

tensione / Fail-safe transformer charger.

5. Gettare la batteria e il caricabatteria negli appositi

contenitori / Dispose battery and battery charger

separately from household waste.

La forbice elettrica da potatura comprende una

lama ssa, una lama mobile, una batteria al litio,

un caricabatteria, un cavo di alimentazione, il kit di

manutenzione.

Progettata per tagli e riniture no a circa 38/40 mm.

in relazione alla tipologia di legno.

The electric pruning shear includes a xed blade, a

moving blade, lithium battery, battery charger, cable

and tool kit.

Cutting range up to 38/40 mm. in relation to the type

of wood.

Note / Notes

Descrizione Prodotto / Product Description

Speciche tecniche / Technical Specications

Speciche elettriche / Electric information

Batteria al Litio / Lithium battery 25,2V 2.6Ah

Tensione di carica / Charging voltage 110V~220V

Durata carica / Charging duration 1,5 - 2 ORE / HOURS

Durata batteria / Operating duration 3 - 4 ORE / HOURS

Potenza nominale / Rated power 0,35Kw

Peso / Total weight 980gr

Peso batteria / Battery weight 365gr

Parametri di Taglio (Max) / Cuttin range (Max.)

Diametro / Diameter 0/40 mm

Temperatura / Operating Temperature 14°F ~ 140°F / -10°C ~ 60°C

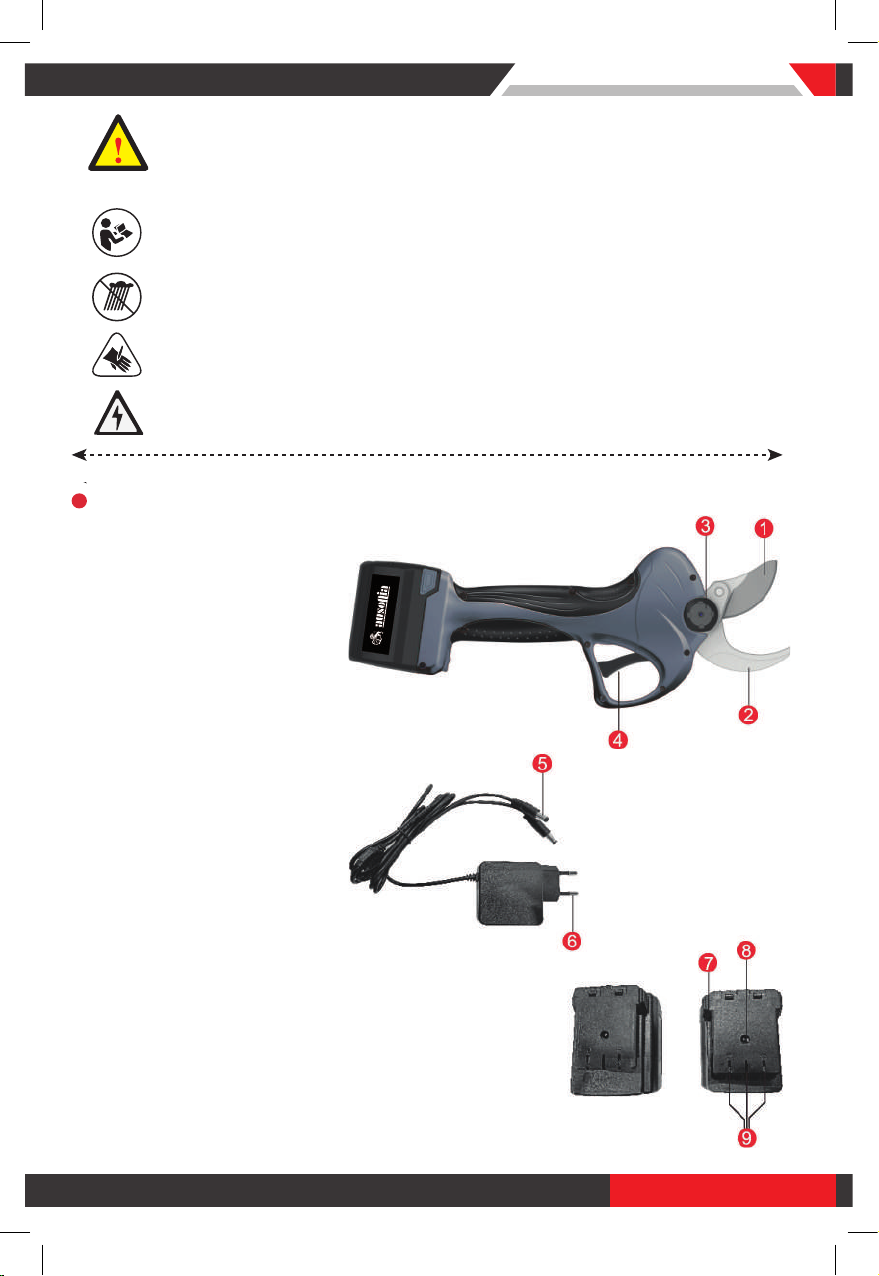

1 Lama mobile / Moving blade

2 Lama ssa / Fixed blade

3 Perno lama / Latch pin

4 Grilletto / Trigger

5 Connettori di carica /

Charger charging plug

6 Caricabatterie /

Charger AC socket

7 Pulsante di sgancio batteria /

Battery removal button

8 Connettore in entrata batteria

Battery input connector

9 Connettore in uscita della batteria

Battery output connector

Leggere attentamente le istruzioni e le avvertenze per la sicurezza.

Please read all safety warnings and instructions carefully.

Non esporre o utilizzare la forbice da potatura in condizioni di maltempo.

Do not use electric pruning shear in rainy conditions.

Prestare la massima attenzione durante le operazioni di taglio.

Warning! Pay maximum attention during cutting operations.

Evitare di mettere a contatto la forbice con oggetti carichi elettricamente.

Do not expose the pruning scissors to electrical charged objects.

Precauzioni d’uso. Leggere tutte le precauzioni d’uso e tutte le istruzioni. Non seguire le precauzioni

d’uso e le istruzioni può causare uno shock elettrico, un incendio e/o un danno sico serio.

Please read all safety warnings and instructions carefully. Failure to follow these warnings and result in

electric shock, instructions may re or other serious injury.

Componenti / Components

Utilizzo della forbice / Setting up

Messaggi di errore / Trouble shooting

Stoccaggio / Packing up

Funzionamento / Product operation

1 Inserire la batteria. Premere il pulsante di

accensione della forbice.

Insert the battery into the power connector

of the pruner. Switch ON the power switch

of the pruner.

2 Durante il primo utilizzo l’indicatore LED del

display si accenderà ed emetterà un segnale acustico.

On rst use LED display indicator will turn on and buzzer will buzz 1 time.

3 Premere due volte il grilletto, le lame si apriranno automaticamente

Double click the trigger, pruner blades will automatically open.

4 Taglio standard: premere il grilletto per richiudere le lame e rilasciare il grilletto per riaprire le lame.

Standard cut: press trigger to close the blades and release the trigger to open them.

Apertura intermedia /

Middle opening

Chiusura lame: tenere premuto il grilletto, un segnale acustico comunicherà la chiusura automatica delle lame.

Blade closing: keep trigger pressed, the acoustic signal will indicate that blades are automatically closed.

5 Prima di iniziare le operazioni di taglio, effettuare delle prove a vuoto.

Before cutting, in order to see if the pruner performs well, press and release the trigger a few times to test it.

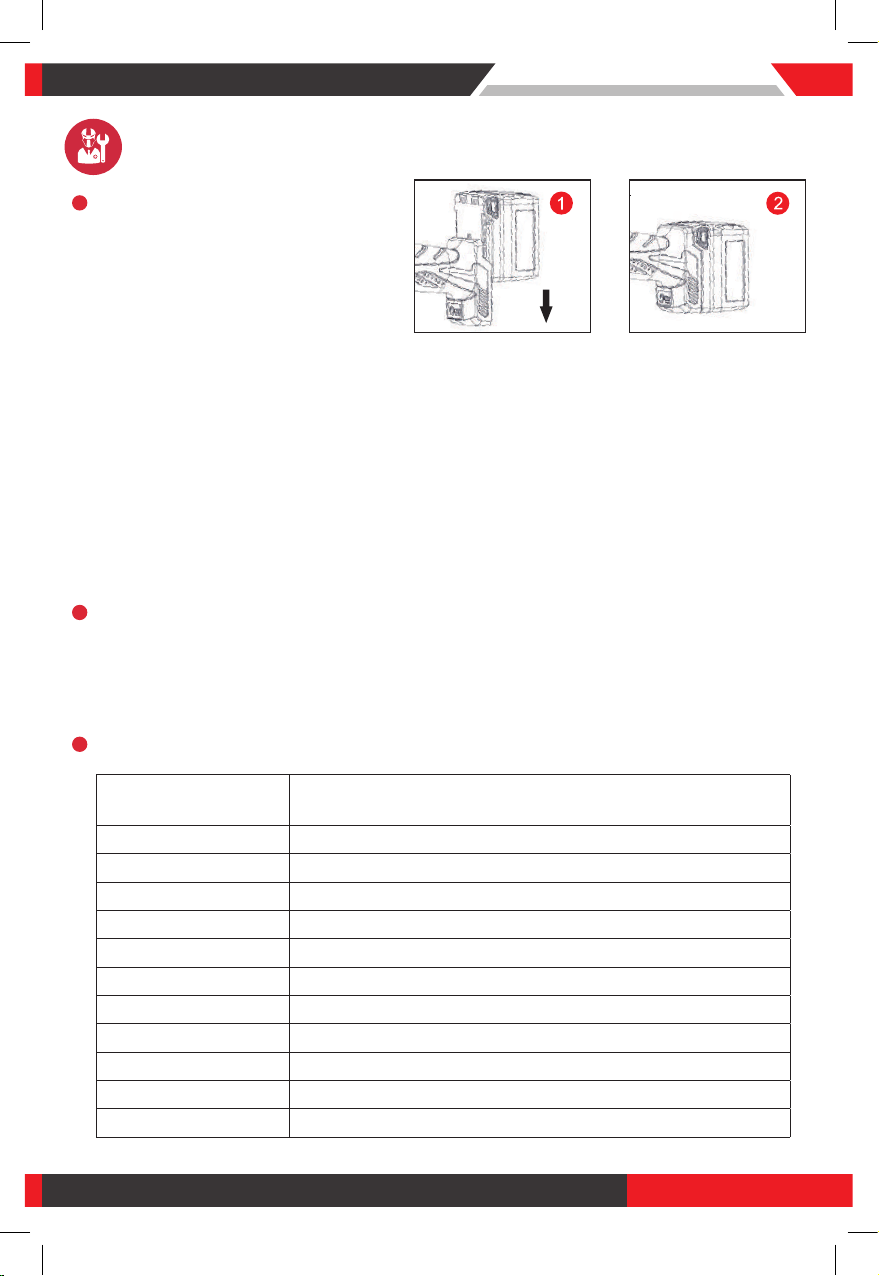

1 Tenere premuto il grilletto per qualche secondo. Le lame rimarranno in posizione di chiusura / Press the

trigger and hold for a few seconds. The blade will remain closed.

2 Spegnere e rimuovere la batteria / Switch off the battery, disconnect the battery.

3 Pulire la forbice e riporla nella scatola / Clean the pruner and store it in its box.

Messaggio di errore

Error message

Informazione dell’errore

Error information

E02 Errore sensore corrente / Current sensor error

E03 Errore MOS / MOS demage

E05 Sovralimentazione elettrica / Overcurrent

E06 Errore chiusura / Hold up rolaling

E07 Fase interrotta / Molar phase loss

E08 Undervoltage/overvoltage

E09 Surriscaldamento / MOS Overlemperalure / MCU Overtemperalure

E10 Errore comunicazione PCB / PCB BOARO communication failure

E11 Errore memoria / Storage errar

E12 Errore rilevamento di fase / Phase deleclion failed

E13 Errore programma / Program errar

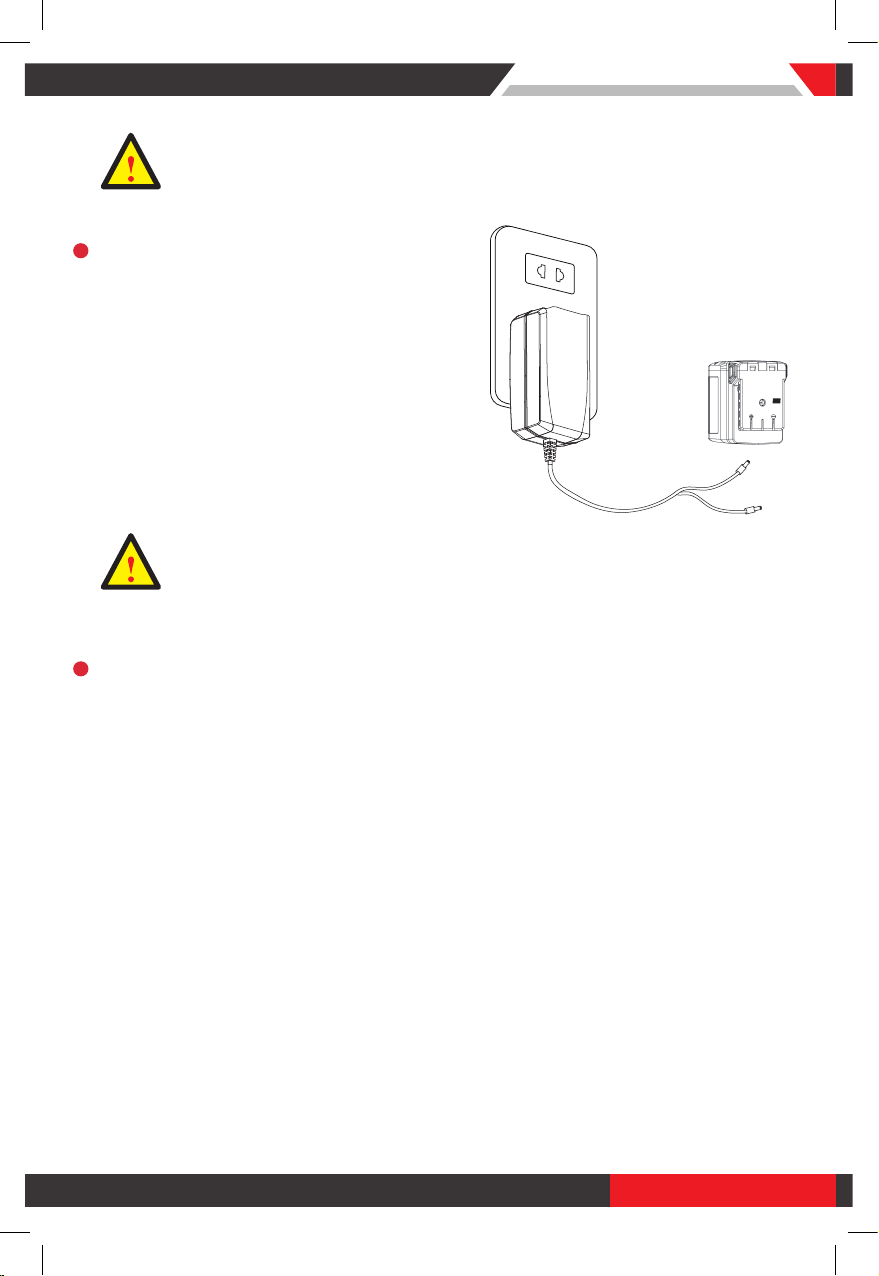

Collegare la batteria al caricatore e successivamente

alla presa elettrica. L’indicatore LED della batteria

diventerà ROSSO durante la ricarica e diventerà VERDE

non appena la batteria sarà completamente carica.

Connect the battery to the charger and plug it to the

socket. The LED indicator on the battery will turn RED

during charging and turn GREEN when the battery is

fully charged.

1 Durante la carica il caricatore e la batteria potrebbero surriscaldarsi.

During charging battery and charger may overheat.

Nel caso la batteria non fosse utilizzata per un lungo periodo di tempo, raccomandiamo di caricare la batteria

almeno una volta ogni 3 mesi per non comprometterne il ciclo di vita a causa dello scarso utilizzo.

If battery is not used for a long period of time, it is recommended to charge the battery once every 3 months,

this is to ensure the battery life is not affected by low usage.

3 Nel caso di batterie nuove o non utilizzate per un lungo periodo di tempo, potrebbero essere necessarie

circa 5 ricariche prima di ottenere la piena capacità della stessa.

For new battery or batteries stored for a long time, they might need about 5 charge-discharge cycles before

achieving full capacity.

4 Evitare di ricaricare una batteria già carica, questo potrebbe compromettere durata ed ecienza della

stessa.

To avoid compromising the battery’s functionality, do not charge a fully charged battery.

5 Non utilizzare batterie danneggiate o malfunzionanti.

Do not use damaged batteries.

6 Conservare la batteria in un luogo asciutto. Non esporre la batteria a fonti di calore.

Do not expose the battery to high heat sources.

7 La forbice da potatura potrebbe ridurre la potenza di taglio qualora la batteria si stesse scaricando.

It is normal if the pruning shear will reduce cutting power when the battery capacity is getting low.

8 Non riporre la batteria in ambienti umidi.

Do not store the battery in humid environments.

Ricarica della batteria / Battery Charging

Avvertenze / Warning

È severamente vietato caricare la batteria quando la temperatura nel locale è inferiore a 0°C o

superiore a 40°C. It is strictly forbidden to charge the batteries when the temperature in the room is

below 0°C or higher than 40°C.

Il mancato rispetto di qualsiasi istruzione di conservazione e di sicurezza comporterà l’annullamen-

to della Garanzia del Costruttore.

All failures to follow the storage and safety instructions will result in the manufacturer’s guarantee

being voided.

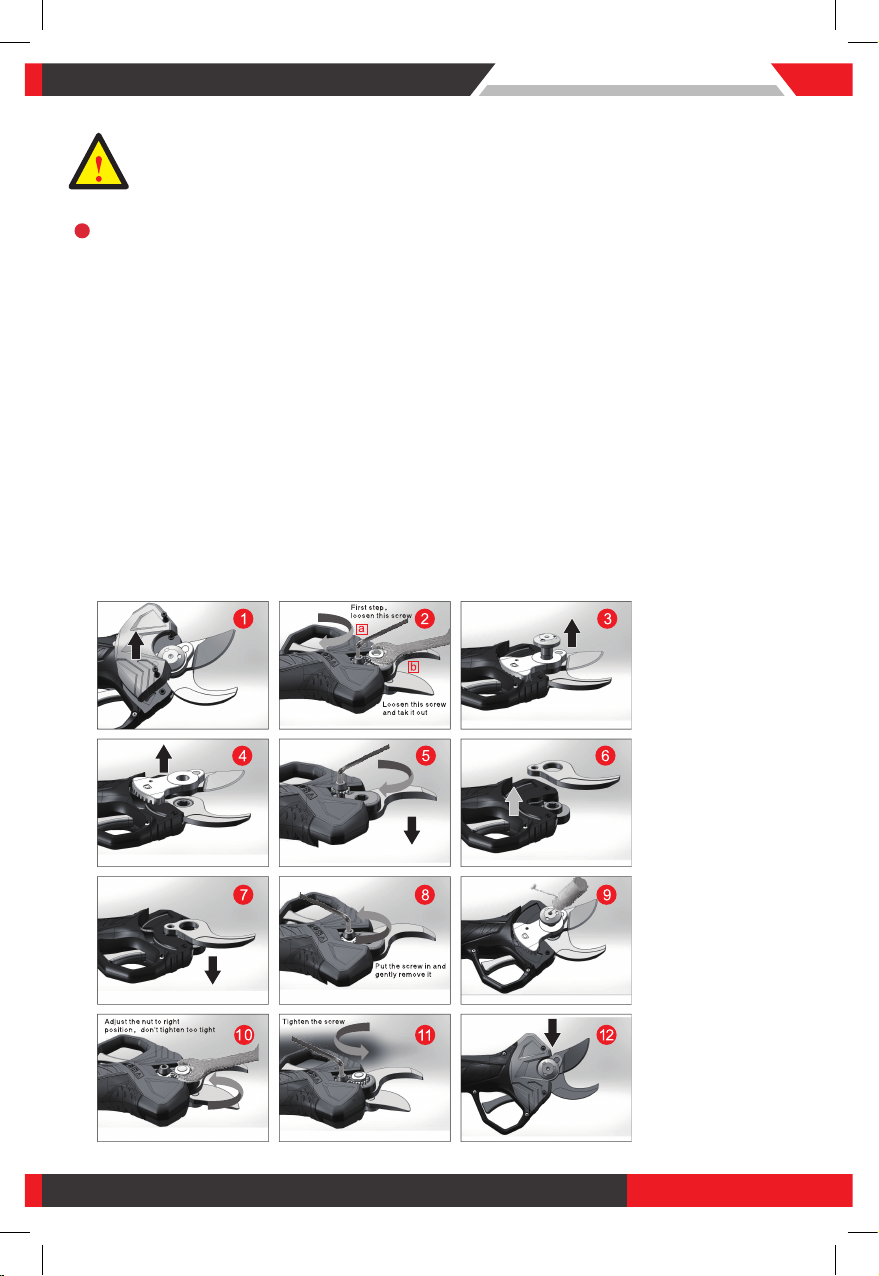

Sostituzione lame / Blade Replacement

Per effettuare queste operazioni la forbici deve essere spenta.

Please cut off the power source of the shears before operation.

Assicurarsi che la forbice sia spenta.

1 Rimuovere la scocca centrale di protezione.

2 Allentare vite ssaggio controlama.

3 Rimuovere il bullone con la chiave data in dotazione.

4 Estrarre il bullone lama dalla sede.

5 Rimuovere la lama.

6 Rimuovere la contro lama.

7 Posizionare la nuova controlama nella giusta sede.

Avvitare il bullone del fermo per ssare la controlama.

Posizionare la nuova lama e inserire il bullone lama.

10-11 Avvitare il dado ad ingranaggi, il bullone e la vite

con gli attrezzi forniti in dotazione.

12 Riposizionare la scocca centrale.

Make sure everything is switched off.

1 Remove the blade’s protection cover.

2 Unscrew the screw.

3 Remove the bolt with the right key.

4 Remove the blade bolt.

5 Remove the moving blade.

6 Remove the xed blade.

7 Place the new xed blade in the right position.

8 Tight up the bolt and be sure the xed blade is

locked.

9 Place the new moving blade and tigh up the bolt.

10-11 Tight up the wheel nut, the bolt and screw with

the supplied tools.

12 Fix the protection cover.

1. La forbice non è progettata per il taglio di mate-

riali diversi dal legno.

2. Mantenere la forbice pulita. Non utilizzare agenti

pulenti abrasivi o solventi

3. Non immergere la forbice, la batteria o il

caricatore in qualsiasi liquido.

4. Seguire le istruzione indicate per il corretto

utilizzo della forbice, non utilizzare la forbice

elettrica se danneggiata.

5. Non utilizzare la forbice elettrica da potatura

se non può essere spenta correttamente. Se

dovessero esserci problemi di questo tipo siete

pregati di inviarla immediatamente in assistenza.

6. Assicurarsi che la forbice elettrica per potatura

sia spenta e scollegata dalla batteria durante

qualsiasi riparazione, cambio accessorio o

semplicemente riposta.

7. Assicurarsi che le lame siano chiuse quando il

prodotto non viene utilizzato.

8. La forbice elettrica da potatura va tenuta fuori

dalla portata dei BAMBINI. Non permettere a

persone non competenti, di utilizzare la forbice. E’

pericoloso usare la forbice da potatura senza un

corretto addestramento o comprensione del suo

utilizzo.

9. L’utilizzo della forbice da potatura deve attenersi

alle istruzioni riportate in questo manuale ed

ai suoi modi d’uso. Un utilizzo della forbice

da potatura elettrica diverso dalle speciche

riportate in questo manuale può essere

pericoloso.

Do not cut any material other than wood.

2. Keep the pruning shear clean. Do not use any

abrasive or solvent-based cleaning agent.

3. Do not immerse the pruning shear, battery or

charger in any liquid.

4. Follow instructions as given for proper use of the

pruning shear, do not use the pruning shear when

the tool, the battery or the charger are damaged.

5. Do not use the pruning shear if it cannot be turned off

properly.

6. Please be sure the pruner is powered OFF during

maintenance.

7. Blades must be on “closed position” during storage.

Keep out of reach of children. Do not allow anyone

who is not properly trained to use the electric

pruning shear.

The use of the pruning shear must comply with the

instructions stated in this manual and methods of

use.

Precauzioni all’uso / Warning

Utilizzo e manutenzione forbice da potatura / Use and Care

Questo manuale è adatto per i seguenti modelli

Indice

Altri manuali Ausonia Utensili elettrici

Ausonia

Ausonia DIANA40 Manuale utente

Manuali Utensili elettrici popolari di altre marche

AEG

AEG OMNI-JS Manuale utente

SIP

SIP 01533 Manuale utente

Ribimex

Ribimex PRS499 Manuale utente

3M Fiber Optic Connector Crimp Tool Manuale utente

Ryobi

Ryobi P524 Manuale utente

ROJEK

ROJEK FSN 300A Manuale utente

Kemper

Kemper 1740PRO Manuale utente

WABCO

WABCO OptiTire Manuale utente

EINHELL

EINHELL TE-MS 18/210 Li Manuale utente

Orgapack

Orgapack OR-T 85 Guida rapida

TOUGHCUT

TOUGHCUT Diamond 400 Manuale utente

Yaros

Yaros PB-3603 Manuale utente

Fein

Fein BSS 2.0 E Guida all'installazione

Baileigh Industrial

Baileigh Industrial SS-2725 Manuale utente

Milwaukee

Milwaukee 2674-20 Manuale utente

Fein

Fein BLs 1.6 Manuale utente

Princess

Princess Electric Multi Sharpener Manuale utente

FOREDOM

FOREDOM K.1050 Manuale
