Avaya 6408D Plus Manuale utente
6408D+ Digital Phone
& Voice Mail system
User’s Guide

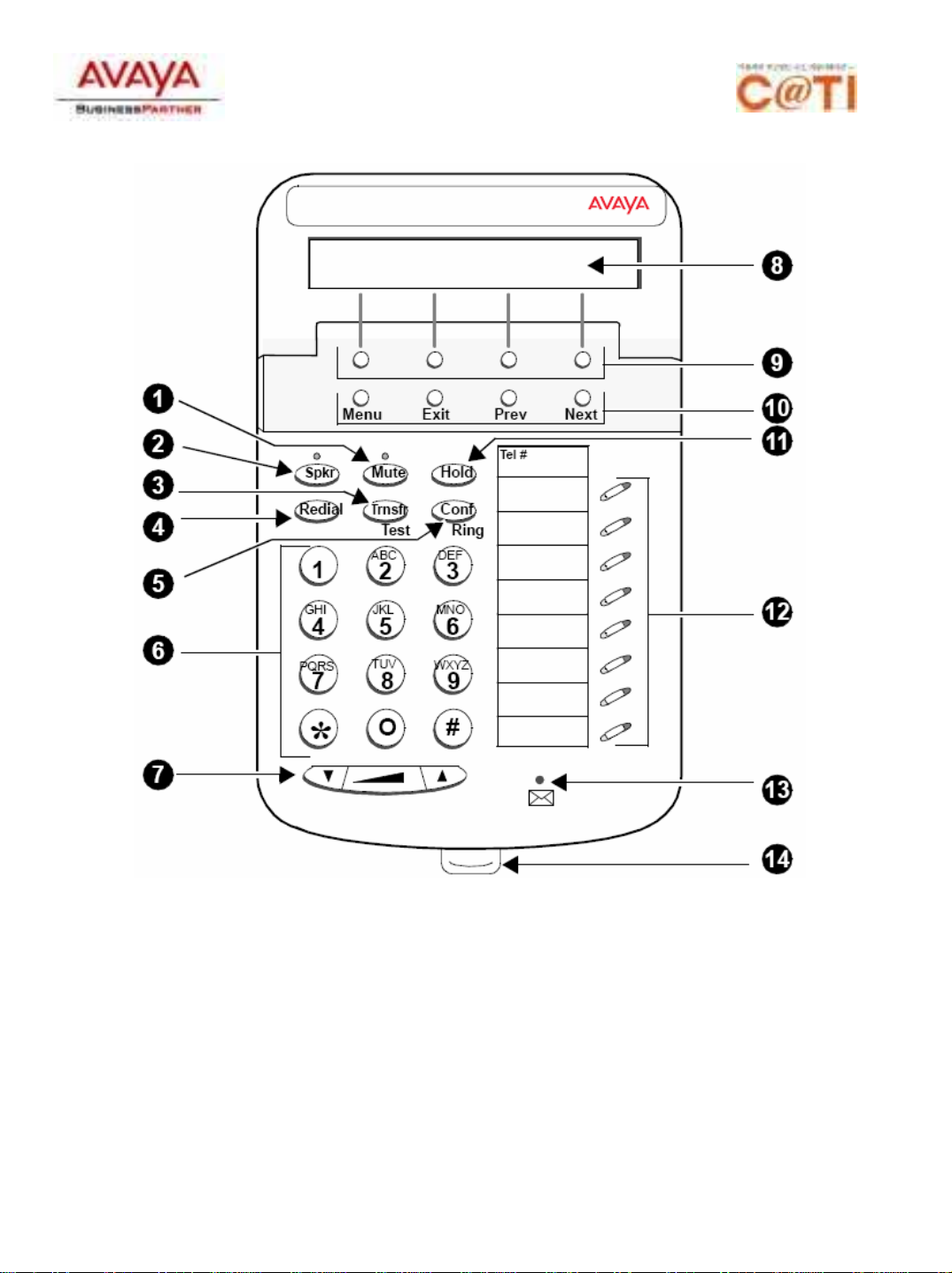

Avaya 6408D+ Digital Phone

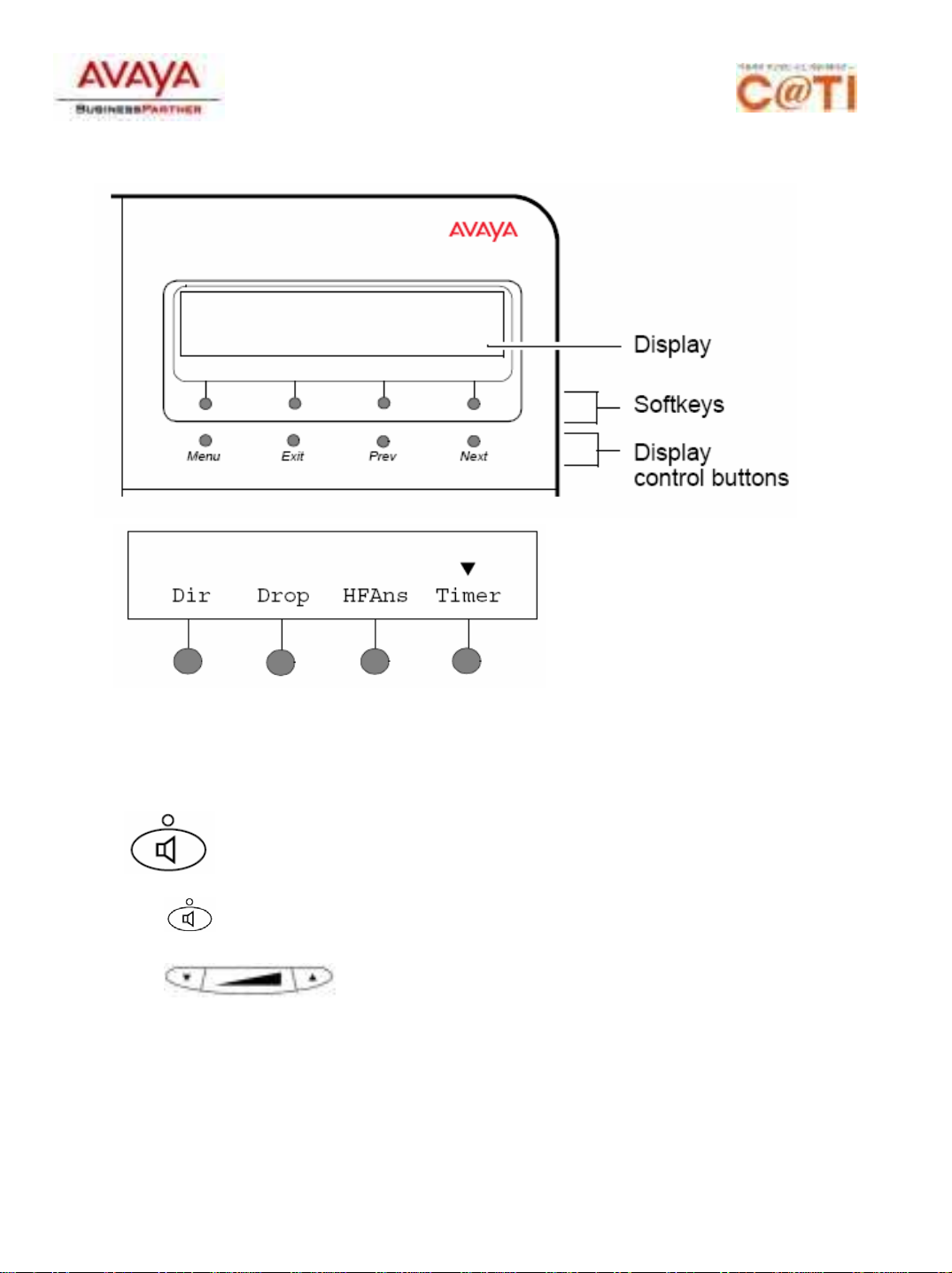

8) Display (표시창)
9) Soft Key (기능키)
10) Display control (표시창 조정버튼)
11) Hold (통화대기)
12) Call appearance/Feature(상태표시 및 기능키)
13) Message light(음성사서함 램프)
14) Tray Handle(메모판 손잡이)
1) Mute (음소거)
2) Speaker (스피커폰)
3) Transfer (전화 전환)
4) Redial (재다이얼)
5) Conference
(동시통화 및 벨 소리변경)
6) Dial Pad (숫자버튼)
7) Volume control (볼륨조절)

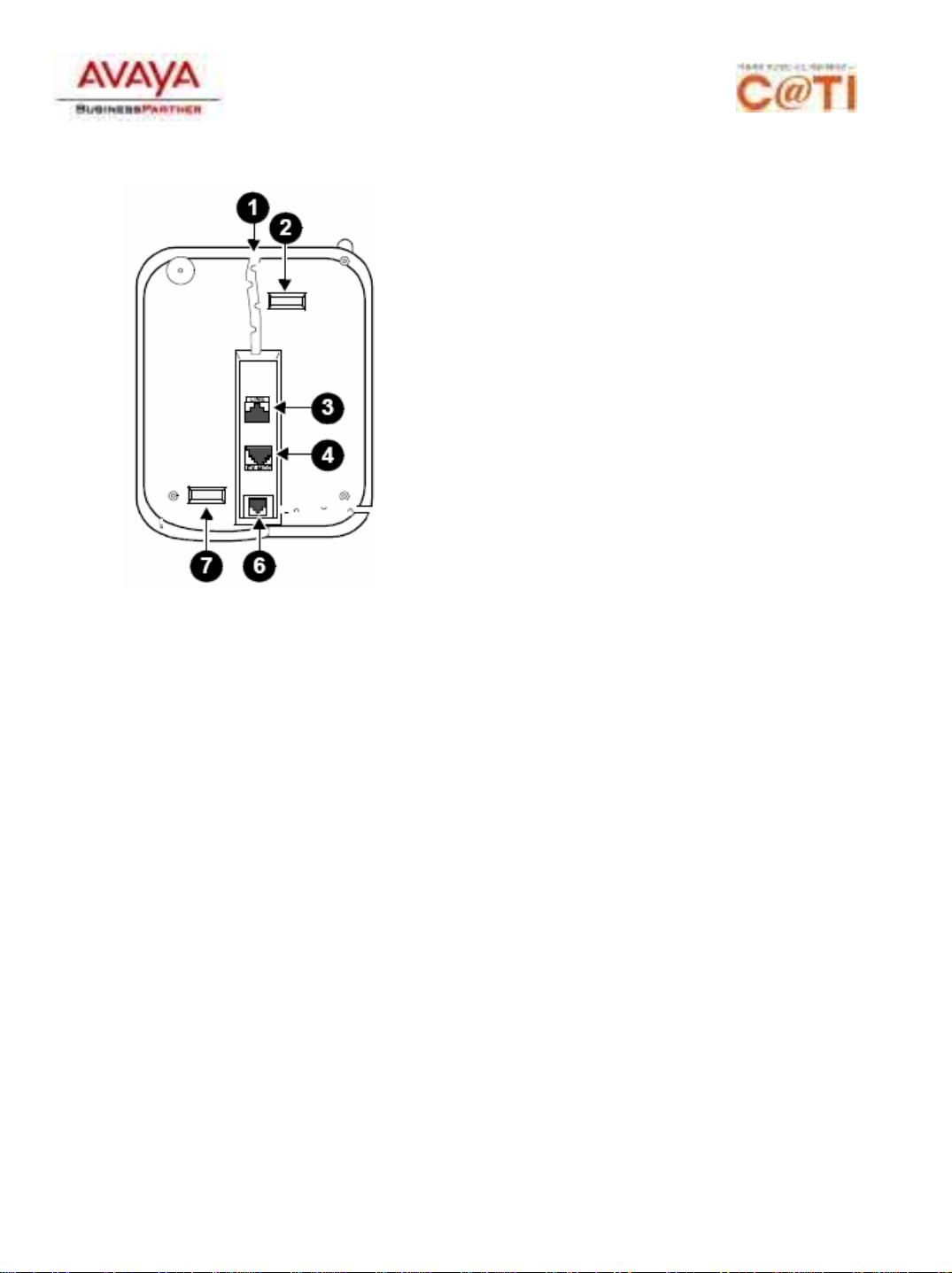

1) 전화선 고정 틀
2) Desktop Stand(받침대 고정 홈-위)
3) Line Jack (전화선 잭)
4) Expansion Module(확장모듈 잭)
6) Handset Jack(송수화기 잭)
7) Desktop Stand(받침대 고정 홈-아래)
Speak Button (스피커폰)
1) 버튼을 누른다.
2) 전화번호를 누른다.
3) 볼륨 조절을 하면서 통화를 한다.
(평상시 볼륨조절은 전화벨소리가 조절된다.)
Mute Button (음소거)
1) 통화 중에 버튼을 누른다.
2) 버튼 위 램프가 켜지면 상대방에게 송화음이 전달되지 않는다.
3) 다시 버튼을 누르면 램프에 불이 꺼지고 송화음이 전달되어 통화를할수있다.
[주의] 버튼 활성화 시 상대방의 음성은 전달된다.
Hold Button (통화대기)
1) 통화 중에 버튼을 누른다.
2) 버튼 위 램프가 켜지면 상대방에게 대기 음악이 흘러 나간다.
3) 다시 버튼을 누르면 램프에 불이 꺼지고 송화음이 전달되어 통화를할수있다.
[주의] 버튼 활성화 시 버튼과 달리 상대방의 음성을 들을 수 없다.
Redial Button ( 재발신)
1) 버튼을 누르면 마지막 발신번호로 자동 통화가 이루어 진다.
Transfer Button ( 전화전환)
1) 통화 중에 다른 전화로 전화를 넘기기를 원할 때 버튼을 누른다.
2) 목적의 전화번호를 누른다. (이 상태까지는 최초 수신자와 목적지수신자의 통화가 이루어진다.)
3) 다시 한 번 버튼을 누르면 송신자와 목적지 수신자와의 통화가 이루어지게 된다.
[주의] 버튼 활성화 시 버튼과 달리 상대방의 음성을 들을 수 없다.
Conference Button ( 동시통화-회의기능)
동시통화 회의기능
1) 2인이 통화 중에 추가 인원과 통화가 필요 할 때 버튼을 누르고 새로운 번호를 눌러
통화를 시도한다.
2) 통화가 연결되면 이때 버튼을 다시 한 번 누르면 3명이 동시에 통화가 가능해 진다.
3) 통화를 종료할 경우 각각의 전화를 종료해야 하는 일반적인 통화와 달리 모든 통화가 종료되게
된다.
[주의] 최대 6명 통화가 가능하게 설정할수있다.
전화벨소리변경
1) 버튼을 누른다.
2) 버튼을 누를 때 마다 벨 소리가 다르다.
3) 변경 중 사용하고자 하는 벨 소리가 있다면, 버튼을 더 이상 누르지 않는다.
4) 3번 벨이 울린 다음에 뚜뚜 하는 소리와 함께 설정이 변경 된다.
Voice Mail Lamp ( 음성사서함)
1) 음성 메시지 가 도착하면 램프가 점등 된다.
*외부통화 방법
9번을 누르고 전화번호를 누른다.
- 9(외부연결) 031(지역번호) 123(국번) 4567(전화번호)
ex) 9-031-123-4567
[주의]
휴대폰 사용도 마찬가지로 적용된다.
a
Release(끊기)
Call-apper(통화)
Call-apper(통화)
Auto-cback
(자동전화예약)
Call-forward
(call forwarding)
Auto-dial audix
(voice mail확인)
Call-pkup
(당겨 받기)
a
b
c
d
e
f
g
h
Call-apper (통화)
1) 수화기를들지않고통화할수있는버튼이다.
2) 이 기능키를 누른 후 상대방 전화 번호를 누르면, 수화기를 들지
않은 상태에서 스피커폰으로 통화를할수있다.
3) 기능키 b번도 같은 기능을 한다.
dAuto-cback (자동전화 예약)
1) 상대방이 통화 중일 때 d번 기능 버튼을 누른 후 수화기를 놓는다.
2) 상대방의 통화가 완료 되면, 자신의 전화기에서 벨이 울린다.
3) 자신의 전화기 수화기를 들면, 상대방의 전화기에 벨이 울린다.
4) 양방이통화를할수있다.
eCall-forward (call-forwarding)
<Call-forward 설정>
1) 자리를비우게되어통화를할수없는상황이되었을때사용한다.
2) e번 기능 버튼을 누른 후 연결하고자 하는 번호를 누르면 된다.
ex) 내선 : 기능키 e번 + 내선번호
외부 : 9 + 011-123-4567
3) 정상적인 설정이 완료되면, 뚜뚜뚜 소리가 들린다.
4) e번 기능 버튼에는 녹색 LED가 점등 된다.
<Call-forward 해제>
1) e번 기능 버튼을 한번 누른다.
2) 녹색 LED가 점멸 되면서, 기능설정이 해제 된다.
fAuto-dial audix (Voice mail 확인)
1) 이 기능 버튼을 누르면 Mailbox로 이동하게 된다.
2) Mailbox의 기능은 다음 장에서 설명 한다.
예전 사용방법 : 6998 => 현재 사용방법 : 기능키 6번
gCall-pkup (당겨 받기)
1) 같은Pickup-Group 사용자간에Inbound된콜을당겨받을수있는기능이다.
2) 사용방법은 콜이 Inbound되고, 수신자가 자리를 비운 상태일 경우 같은 Pickup-Group
사용자가 g번 기능 버튼을 누르면, 콜을 당겨 받을 수 있게 된다.
hRelease (끊기)
1) 통화 중 콜을 disconnect 하기 위한 기능이다.
2) 사용 방법은 수화기를 들고 통화하거나, 스피커 폰으로 통화할 경우 이 버튼을 누르면
사용중인 콜은 끊어지게 된다.
국제 전화 사용 방법(PIN Code)
1) 수화기를 들고 외부통화버튼 9번을 누른다.
2) 국제 전화번호를 입력 한다.
3) #버튼을 입력 한다.
4) PIN Code를 입력 한다.
9 + 국제전화번호 + # + PIN Code
단축 다이얼 사용 방법
1. 단축 다이얼 등록 / 사용 방법
개인적으로 자주 사용하는 전화번호를 단축 번호로 등록하여 사용할 때 이 기능을 사용한다.
1) 기능 등록 방법
- 수화기를 들고 기능 버튼을 누른다. (기능버튼 #11)
-List Number 2번 버튼을 누른다.
- Soft Key 버튼 12개중 사용하고자 하는 버튼 숫자를 누른다.
ex) 1번 버튼에 등록 하고 싶다면 01버튼을 누르면 된다.
- 등록번호 입력이 완료 되면 # 버튼을 누른다.
#11 + 2 + 01 + 등록번호 (9-123-4567) + #
[참고] Soft Key 버튼은 12개 까지 사용할 수 있다.
2) 기능 사용 방법
-Menu 버튼을누르면Soft Key 12개가Display에표시된다.
-Prev & Next 버튼을 사용하여 좌우로 이동할 수 있다.
- 연결하고자 하는 기능 버튼이 Display 된다면, 그 아래 Soft Key 버튼을누른다.
- 자동으로 발신이 된다.
- 기능키 사용 방법
#02 + 12개 Soft Key 중에 하나를 선택 한다.
ex) #02 + 01 => 1번 Soft Key에 설정된 번호로 발신이 된다.
감사합니다.
