Avery Dennison AP3.4 Guida alla risoluzione dei problemi

12/06 4.00-01 USER + SERVICE MANUAL

AP3.4

Gehäuse ...................................................... Housing ...................................................................2

Druckmodul.................................................. Print Module ............................................................3

Hauptplatine, Netzteil................................... Main board, Power Supply.......................................4

Sensoren...................................................... Sensors ...................................................................5

Zubehör........................................................ Accessories .............................................................6

Index deutsch............................................... .................................................................................8

..................................................................... Index english ...........................................................9

Alle Teilenummern....................................... All part numbers.....................................................10

Spare PartsErsatzteile

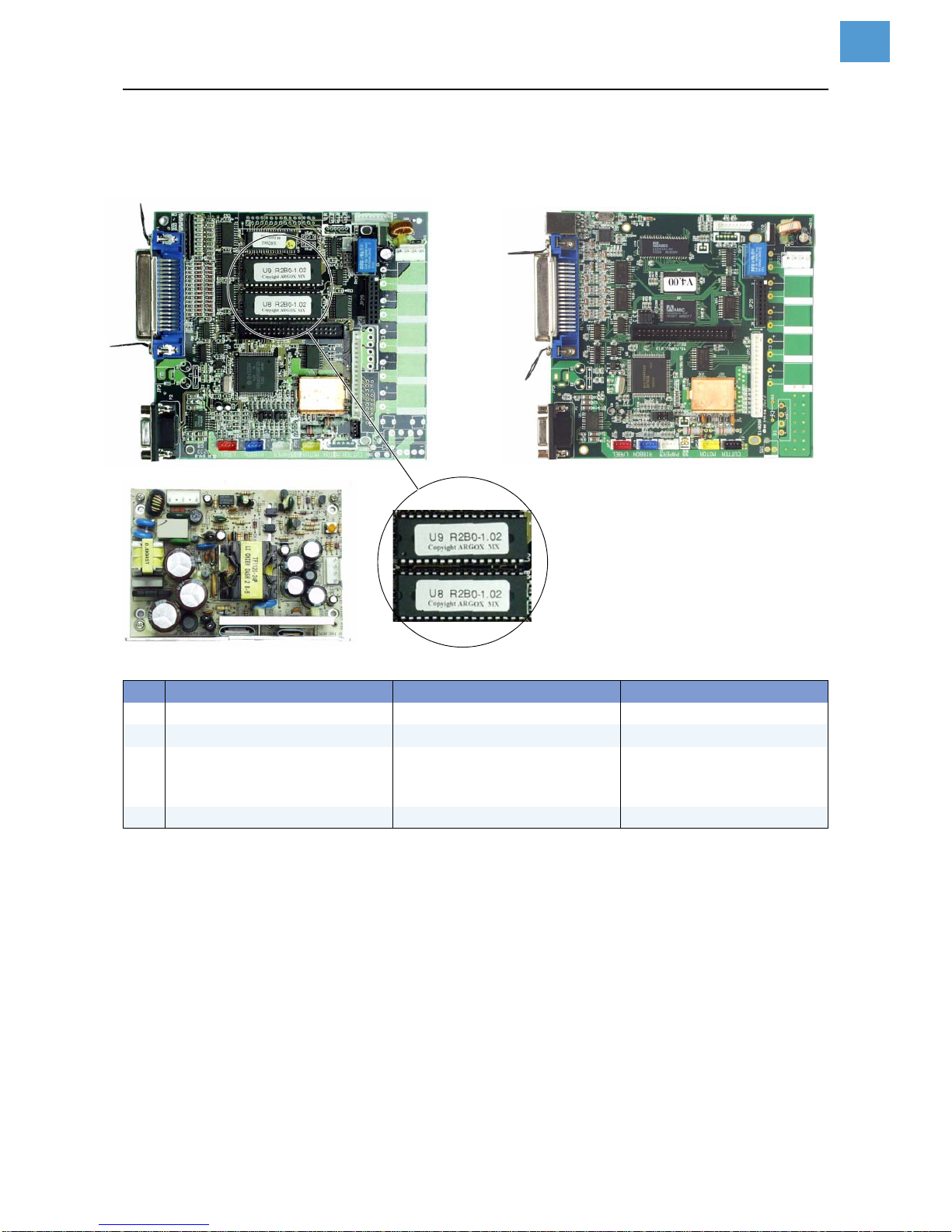

12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Gehäusedeckel Cover-Module A4220

2Mittelgehäuse Midcover A4218a)

A8474b)

a) Für Drucker bis Seriennummer 60831261 (Abb.).

For printers up to serial number 60831261 (Fig.).

b) Für Drucker ab Seriennummer 60831262.

For printers from serial number 60831262 on.

3 Gehäuseboden Bottom A4226 a)

A8475 b)

4Gehäuse 1 Cover 1 A4227

5 Gehäuse A Cover-A A4228

6Papierführung links Paper guide (L) A4229

7 Papierführung rechts Paper guide (R) A4230

8Logo Logo A5133

Gehäuse / Housing















12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Druckkopf Printhead A3975

2 Druckwalze Roller A4013

3 Schrittmotor Stepping motor A4011

4Druckmodul ZSB Printer Module assy. A4236a)

A8541b)

a) Für Drucker bis Seriennummer 60831261 (Abb.).

For printers up to serial number 60831261 (Fig.).

b) Für Drucker ab Seriennummer 60831262.

For printers from serial number 60831262 on.

5 Kabelbaum/Druckkopfkabel TPH-cable A4235

Druckmodul / Print Module









12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 CPU-Platine Main board A4006a)

a) Für Drucker bis Seriennummer 60831261 (Abb.). Platine wird ohne EPROM geliefert.

For printers up to serial number 60831261 (Fig.). Board is shipped without EPROM.

2CPU-Platine Main board A8473b)

b) Für Drucker ab Seriennummer 60831262. Platine wird mit EPROM geliefert.

For printers from serial number 60831262 on. Board is shipped with EPROM.

3 EPROMs (Satz aus 2 EPROMs für

CPU-Platine A4006 mit Firmware

PPLB programmiert)

EPROMs(Setof2EPROMsforCPU

board A4006 programmed with firm-

ware PPLB)

A8394

4Schaltnetzteil Switching Power Supply A4012

Hauptplatine, Netzteil / Main board, Power Supply

12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Tastatur-Platine Panel board A4008

2Foliensensor Ribbon sensor A8478a)

a) Für Drucker ab Seriennummer 60831262.

For printers from serial number 60831262 on.

3 Materialsensor Media sensor A4009

4Foliensensor Ribbon sensor A4010

Sensoren / Sensors

12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Tastatur Keyboard A4036 (100V)

A4037 (110V)

A4005 (230V)

2Messer Cutter A3998a)

A8472b)

a) Für Drucker bis Seriennummer 60831261 (Abb.).

For printers up to serial number 60831261 (Fig.).

b) Für Drucker ab Seriennummer 60831262.

For printers from serial number 60831262 on.

3 Spendemodul Dispenser Kit A3999

43“ OD Etikettenhalter 3“ OD media holder A4002

5 Folienkern-Adapter Ribbon core adapter A4001

6Sensoranschluss-Platine Connect Sensor Board A4007

7 Etikettenrollen-Seitenführung Label roll guiding A8433

8Etikettenrollen-Abrollachse Label roll holder A8432

Zubehör / Accessories

12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

ID Bezeichnung Designation Teilenummer / Part Number

1 Print Server Print Server A4003 (110V)

A4004 (220V)

2Echtzeituhr (mit 512kb Flash) RTC board (with 512kb Flash) A4000

3 USB/Centronics-Adapterkabel USB/Centronics adapter cable A4257

4Flash-Karte (512KB) Flash Memory Card (512KB) A3984

5 SRAM-Karte (2MB) SRAM Memory Card (2MB) A3985

6Seriell/RJ45-Adapterkabel

(Verbindung Scanner-Tastatur) Serial/RJ45 adapter cable

(Connection scanner-keyboard) A5388











12/06 Rev. 4.00-01 USER + SERVICE MANUAL Ersatzteile / Spare Parts

AP3.4

Index deutsch /

3“ OD Etikettenhalter . . . . . . . . . . . . . . . . . . 5

CPU-Platine (ohne EPROMs) . . . . . . . . . . . . . . 4

Druckkopf . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Druckmodul ZSB. . . . . . . . . . . . . . . . . . . . . . 3

Druckwalze . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Echtzeituhr (mit 512kb Flash). . . . . . . . . . . . 6

EPROMs (Satz aus 2 EPROMs mit Firmware PPLB

programmiert) . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Flash-Karte (512KB). . . . . . . . . . . . . . . . . . . 6

Folienkern-Adapter . . . . . . . . . . . . . . . . . . . . 5

Foliensensor-Platine. . . . . . . . . . . . . . . . . . . 4

Gehäuse 1 . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Gehäuse A . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Gehäuseboden . . . . . . . . . . . . . . . . . . . . . . . 2

Gehäusedeckel. . . . . . . . . . . . . . . . . . . . . . . 2

Kabelbaum/Druckkopfkabel . . . . . . . . . . . . . 3

Logo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Materialsensor-Platine. . . . . . . . . . . . . . . . . . 4

Messer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Mittelgehäuse . . . . . . . . . . . . . . . . . . . . . . . . 2

Papierführung links . . . . . . . . . . . . . . . . . . . . 2

Papierführung rechts. . . . . . . . . . . . . . . . . . . 2

Print Server . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Schaltnetzteil. . . . . . . . . . . . . . . . . . . . . . . . . 4

Schrittmotor. . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sensoranschluss-Platine. . . . . . . . . . . . . . . . 5

Spendemodul . . . . . . . . . . . . . . . . . . . . . . . . 5

SRAM-Karte (2MB). . . . . . . . . . . . . . . . . . . . 6

Tastatur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Tastatur-Platine. . . . . . . . . . . . . . . . . . . . . . . 4

USB/Centronics-Adapterkabel . . . . . . . . . . . 6

12/06 4.00-01 USER + SERVICEMANUAL Ersatzteile / Spare Parts

AP3.4

Index english

3“ OD media holder . . . . . . . . . . . . . . . . . . . 5

Bottom. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Connect Sensor Board . . . . . . . . . . . . . . . . . 5

Cover 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Cover-A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Cover-Module . . . . . . . . . . . . . . . . . . . . . . . . 2

Cutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Dispenser Kit. . . . . . . . . . . . . . . . . . . . . . . . . 5

EPROMs (Set of 2 EPROMs with firmware PPLB pro-

grammed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Keyboard. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Logo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Main board (without EPROMs). . . . . . . . . . . . . . 4

Midcover . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Panel board. . . . . . . . . . . . . . . . . . . . . . . . . . 4

Paper guide (L) . . . . . . . . . . . . . . . . . . . . . . . 2

Paper guide (R). . . . . . . . . . . . . . . . . . . . . . . 2

Paper sensor board. . . . . . . . . . . . . . . . . . . . 4

Printer Module assy. . . . . . . . . . . . . . . . . . . . 3

Printhead. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Ribbon core adapter . . . . . . . . . . . . . . . . . . . 5

Ribbon sensor board. . . . . . . . . . . . . . . . . . . 4

Roller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Stepping motor . . . . . . . . . . . . . . . . . . . . . . . 3

Switching Power Supply . . . . . . . . . . . . . . . . 4

TPH-cable . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

12/06 Rev. 4.00-01 USER + SERVICEMANUAL Ersatzteile / Spare Parts

AP3.4

Alle Teilenummern / All part numbers

A3975 . . . . . . . . . . . . . . . . 3

A3984 . . . . . . . . . . . . . . . . 7

A3985 . . . . . . . . . . . . . . . . 7

A3998 . . . . . . . . . . . . . . . . 6

A3999 . . . . . . . . . . . . . . . . 6

A4000 . . . . . . . . . . . . . . . . 7

A4001 . . . . . . . . . . . . . . . . 6

A4002 . . . . . . . . . . . . . . . . 6

A4003. . . . . . . . . . . . . . .(110V)7

A4004. . . . . . . . . . . . . . .(220V)7

A4005. . . . . . . . . . . . . . . (230V)6

A4006 . . . . . . . . . . . . . . . . 4

A4007 . . . . . . . . . . . . . . . . 6

A4008 . . . . . . . . . . . . . . . . 5

A4009 . . . . . . . . . . . . . . . . 5

A4010 . . . . . . . . . . . . . . . . 5

A4011 . . . . . . . . . . . . . . . . 3

A4012 . . . . . . . . . . . . . . . . 4

A4013 . . . . . . . . . . . . . . . . 3

A4036. . . . . . . . . . . . . . .(100V)6

A4037. . . . . . . . . . . . . . .(110V)6

A4218 . . . . . . . . . . . . . . . . 2

A4220 . . . . . . . . . . . . . . . . 2

A4226 a) . . . . . . . . . . . . . . 2

A4227 . . . . . . . . . . . . . . . . 2

A4228 . . . . . . . . . . . . . . . . 2

A4229 . . . . . . . . . . . . . . . . 2

A4230 . . . . . . . . . . . . . . . . 2

A4235 . . . . . . . . . . . . . . . . 3

A4236 . . . . . . . . . . . . . . . . 3

A4257 . . . . . . . . . . . . . . . . 7

A5133 . . . . . . . . . . . . . . . . 2

A5388 . . . . . . . . . . . . . . . . 7

A8394 . . . . . . . . . . . . . . . . 4

A8432 . . . . . . . . . . . . . . . . 6

A8433 . . . . . . . . . . . . . . . . 6

A8472 . . . . . . . . . . . . . . . . 6

A8473 . . . . . . . . . . . . . . . . 4

A8474 . . . . . . . . . . . . . . . . 2

A8475 b). . . . . . . . . . . . . . . 2

A8478 . . . . . . . . . . . . . . . . 5

A8541 . . . . . . . . . . . . . . . . 3

Altri manuali per AP3.4

Indice

Lingue:

Altri manuali Avery Dennison Etichettatrice

Avery Dennison

Avery Dennison ALS 330/430 Manuale utente

Avery Dennison

Avery Dennison Pathfinder 6059 Manuale utente

Avery Dennison

Avery Dennison SNAP 700 Manuale utente

Avery Dennison

Avery Dennison AP7.t Manuale di istruzioni

Avery Dennison

Avery Dennison AP3.4 Manuale utente

Avery Dennison

Avery Dennison AP5.4 Guida alla risoluzione dei problemi

Avery Dennison

Avery Dennison ALS 221 Manuale utente

Avery Dennison

Avery Dennison Monarch 1130 Manuale utente

Avery Dennison

Avery Dennison ALS 421 Manuale utente

Avery Dennison

Avery Dennison ALS 450 Manuale utente

Avery Dennison

Avery Dennison AP5.4 Gen II Guida alla risoluzione dei problemi

Avery Dennison

Avery Dennison MONARCH 9417+ Manuale utente

Avery Dennison

Avery Dennison Monarch 9844 Manuale di servizio

Avery Dennison

Avery Dennison ALX 720 Manuale utente

Avery Dennison

Avery Dennison FRESHMARX 9415 Manuale utente

Avery Dennison

Avery Dennison 64-Series Manuale utente

Avery Dennison

Avery Dennison PB-XL Manuale utente

Avery Dennison

Avery Dennison Monarch ADTP2 EcoCut Manuale utente

Avery Dennison

Avery Dennison Monarch 1115 Manuale utente

Avery Dennison

Avery Dennison Monarch 1130 Series Manuale utente

Avery Dennison

Avery Dennison LA-SO Manuale utente

Avery Dennison

Avery Dennison ALS 204 Manuale utente

Avery Dennison

Avery Dennison AP4.4 Manuale utente

Avery Dennison

Avery Dennison 230 RH Guida

Manuali Etichettatrice popolari di altre marche

Brother

Brother P-Touch 2420PC Manuale utente

newell

newell Dymo LabelManager 210D Manuale utente

Brother

Brother TD-4000 Manuale utente

U-Line

U-Line BROTHER H-8754 Manuale utente

Tharo Systems

Tharo Systems H-435+ Manuale utente

Brother

Brother E300 Manuale utente

Godex

Godex RT700 SERIES Manuale utente

ID Technology

ID Technology 252 Manuale utente

Labelmate

Labelmate MC-11 Manuale utente

CAB

CAB XD4M/300 Manuale utente

Brother

Brother P-touch PT-9700PC Manuale utente

TSC

TSC PEX1000 Series Manuale utente

Adkins

Adkins Label Master Manuale utente

Epson

Epson LabelWorks LW-400 Manuale utente

Primera

Primera 510212 Manuale utente

Brady

Brady BradyPrinter S3100 Manuale utente

DuraLabel

DuraLabel LabPRO Manuale utente

Novexx Solutions

Novexx Solutions XLP 604 Manuale utente
