Notice de montage / Assembly instructions
« BOXER double écran / BOXER Dual Screen »
[Texte]

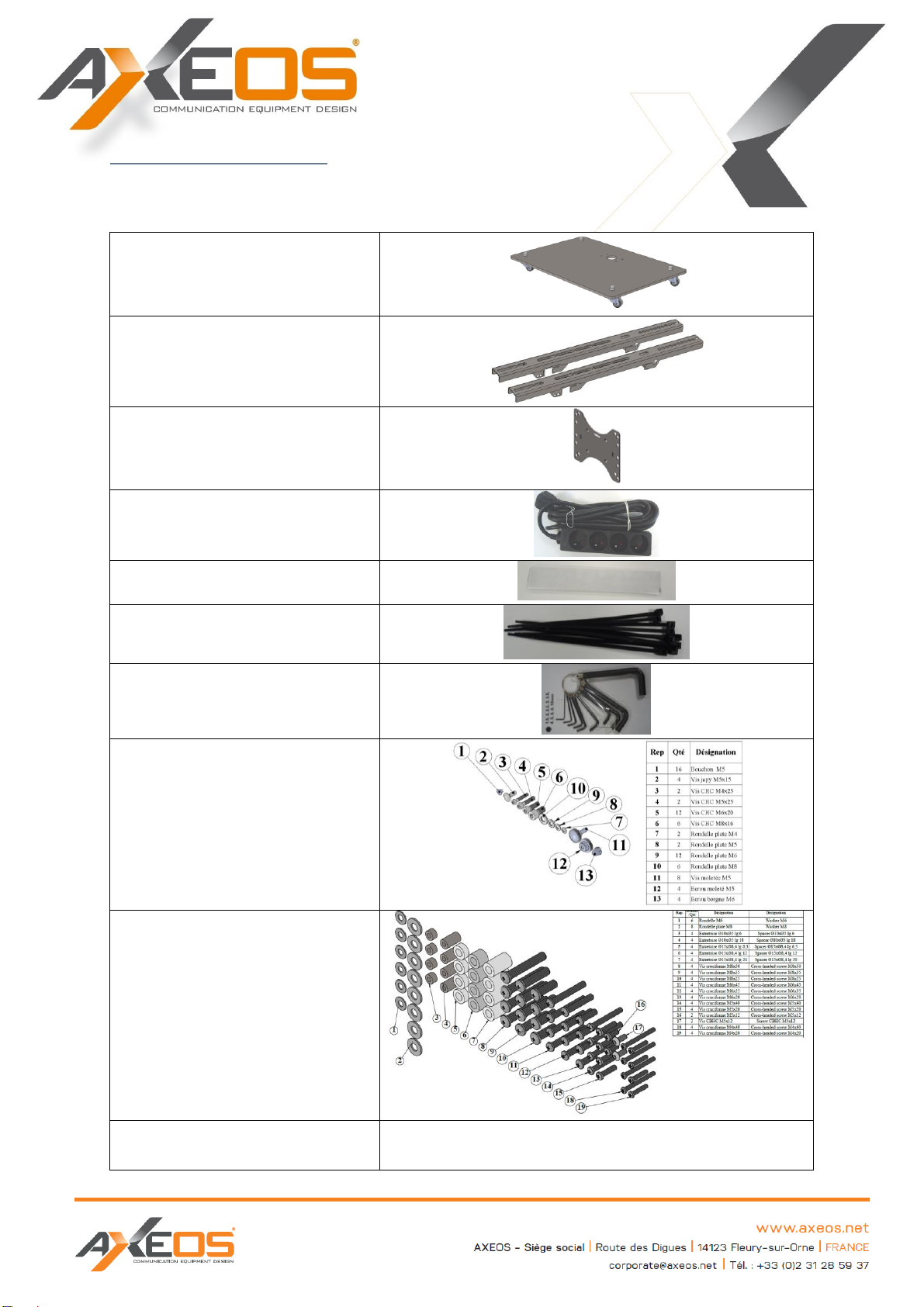

Composition / Packing list :
oColis N°1 : Socle + accessoires
•Package N°1: Base and accessories
Socle avec roulettes / Base with
casters
2 paires de fixations réglables /
2 Mounting brackets
Une platine de fixation avec vis
prémontées / Fixing plate with pre-
mounted screws
Une multiprise / (unavailable for
UK/DE)
Scratch lg 15/20 cm
8 Colliers de serrage / 8 plastic
clamps
Un jeu de clés / Allen key set
Un kit visserie meuble
Bolting kit (furniture)
2 Kits visserie écran
Bolting kit (screens)
Notice de montage / Instruction
sheet
[Texte]
oColis N°2 : Colonne avec carter
•Package N°2 : Column with carter
oColis N°3 : barre double écran avec 4 vis TBHC à embase M6x16.
•Package N°3 : Dual bar with 4 screws TBHC M6x16.
OPTIONS
Un support codec / Codec holder
Une tablette caméra / Camera shelf
Une tablette DVD / DVD shelf
[Texte]
Notice de montage / Assembly instructions
Etape 1 :
Monter la colonne sur le socle. (4 vis CHC M8x16 + 4 rondelles M8)
Step 1 :
o Fix the column to the base (4 CHC M8x16 screws + 4 M8 washers).
Etape 2 :
oRetirer le film de protection et positionner la platine de fixation avec vis
prémontées, sur la colonne.
(4 positions possibles)
Step 2 :
•Remove the protection film and position the plate with
pre-assembled screws on the column
(4 possible positions)
Etape 3 :
Monter la barre double sur la platine. (4 vis TBHC à embase M6x16)
Step 3 :
•Fit the dual bar on the plate (4 screws TBHC M6x16)
[Texte]
Etape 4 : (option support codec)
oMonter le support codec derrière la barre double. (4 vis moletée M5)
Step 4 : (codec holder option)
•Fit the codec holder behind the dual bar
(4 Knurled screws M5)
Etape 5 : (option tablette caméra)
oMonter la tablette caméra sur la colonne.
(4 vis moletées M5)
Step 5 : (camera shelf option)
•Fit the camera shelf on the column
(4 knurled screws M5)
Etape 6 : (option tablette DVD)
oMonter la tablette DVD sur la colonne.
(4 vis moletées M5)
Step 6 : (DVD shelf option)
•Fit the DVD on the column
(4 knurled screws M5)
Etape 7 :
oMonter la paire de fixation fixe sur l’écran. (vis fournies dans le kit visserie écran)
Step 7 :
•Fit the mounting brackets on the screen (screws provided in the bolting kit)
[Texte]
Etape 8 :
oMonter l’écran sur la barre VESA.
Step 8 :
•Fit the screen on the VESA bar
Etape 9 :
oProcéder au câblage.
Step 9 :
•Connect electronic devices
Etape 10 :
oAjustement des écrans.
oSécuriser l’écran. (vis fournies dans le kit visserie écran).
Step 10 :
•Screens adjustment
•Secure the screen (screws provided in the bolting kit
Warning :
Tightening just in contact. Do not
tighten too hard
Attention :
Serrage juste en contact. Ne pas
serrer trop fort
Réglage de l'inclinaison /
Tilt adjustment
Réglage de l'inclinaison /
Alignment adjusting
[Texte]
Etape 11 :
oMettre les bouchons sur la colonne aux emplacements non utilisés.
Step 11 :
•Fit the caps in the empty holes of the column
Etape 12 :
oRetirer les films de protection du carter avant de le monter sur la colonne.
(8 vis moletées M5)
Step 12 :
•Remove the protective films of the rear covers before fitting them on the column
(8 knurled screws M5)
[Texte]
Le montage de votre BOXER double écran est terminé !
The assembly of your BOXER dual screen is over!
