FMS CC
Quick Setup Sheet | Directives d’assemblage
FMS Center Channel Speaker Stand | Support tout en métal (FMS)
®
Axiom Audio Head Office 2885 Highway 60
Siège Social Axiom Audio Dwight, ON Canada
P0A 1H0
Toll Free (North America) 1-866-244-8796
Sans frais (Amérique du Nord) 1-888-249-9143
Worldwide • International 1-705-635-3090
Email • Courriel: info@axiomaudio.com
www.axiomaudio.com
For further information about your product, please see our Manual Index at: www.axiomaudio.com/manual_index.html
Pour des renseignements complémentaires sur votre produit, consultez notre index de manuel au: www.axiomaudio.com/manual_index.html
FMS CC Quick Setup Sheet | Directives d’assemblage
Step 1 / Étape 1:
Attach the spikes OR rubber feet to the base, using the supplied screws.
Puncture the rubber membrane by pushing the screw through the rubber
foot. Your choice of feet does NOT affect sound quality.
Installez les pointes OU les pieds en caoutchouc sur la base en utilisant les
vis incluses. Percer la membrane en poussant la vis au travers du pied de
caoutchouc. Pointes ou pieds, cela n’affecte PAS la qualité sonore.
Step 2 / Étape 2:
Turn the threaded end of the pillar, clockwise into the triangular metal base.
Tighten these parts together - do not over tighten.
Tournez l’extrémité letée de la colonne dans le sens des aiguilles d’une montre
dans la base triangulaire en métal. Serrez ces pièces ensemble - ne pas trop
serrer.
Step 3 / Étape 3:
Place the collar on top of the pillar. Temporarily tighten one of the set screws.
Do not over-tighten this screw.
Positionnez le col sur le dessus de la colonne. Serrez temporairement l’une
des vis de pression. Évitez de trop serrer ces vis.
Step 4 / Étape 4:
Run your speaker wire inside the pillar,
and out the notch in the collar. Leave
enough wire to connect to the speaker
later on.
Faites passer le l d’enceinte à l’intérieur
de la colonne et par l’encoche pratiquée
dans le col. Laissez assez de l pour
pouvoir le raccorder à l’enceinte plus
tard.
Step 5 / Étape 5:
Pull down the support bars and tighten the
supplied screws to secure the platform.
Using the three screws supplied, attach
the platform to the top of the metal collar.
The upright support tab should be facing
up.
Abaissez les
tiges de support
et serrez les
vis fournies pour
sécuriser le plateau. À
l’aidedestroisvisfournies,
xez la plateforme sur
le dessus du col de métal. La languette
verticale devrait être orientée vers le
haut.
Step 6 / Étape 6:
Unscrew the bolt already installed in the
back of your center channel.
Position your speaker onto the platform.
Dévissez le boulon logé sur la face arrière
de votre enceinte centrale. Positionnez
votre enceinte sur la plateforme.
Step 7 / Étape 7:
Align the speaker and upright support
tab holes. Screw in and tighten the bolt
to secure the speaker onto the stand.
Do not over-tighten this screw.
Alignez le trou de l’enceinte avec celui
de la languette verticale. Serrez le
boulon pour bien arrimer l’enceinte
au support. Évitez de trop serrer le
boulon.
Step 8 / Étape 8:
Connect your speaker wire to your
speaker.
Branchez le l d’enceinte à votre
enceinte.
Step 9 / Étape 9:
Loosen the collar set screw in Step 3.
Position your speaker so it faces
forward. Finally, securely tighten all
the collar set screws.
Desserrez la vis de pression vissée à
l’étape 3. Positionnez votre enceinte
de sorte à ce qu’elle soit orientée vers
l’avant. Pour terminer, bien serrer
toutes les vis de pression du col.

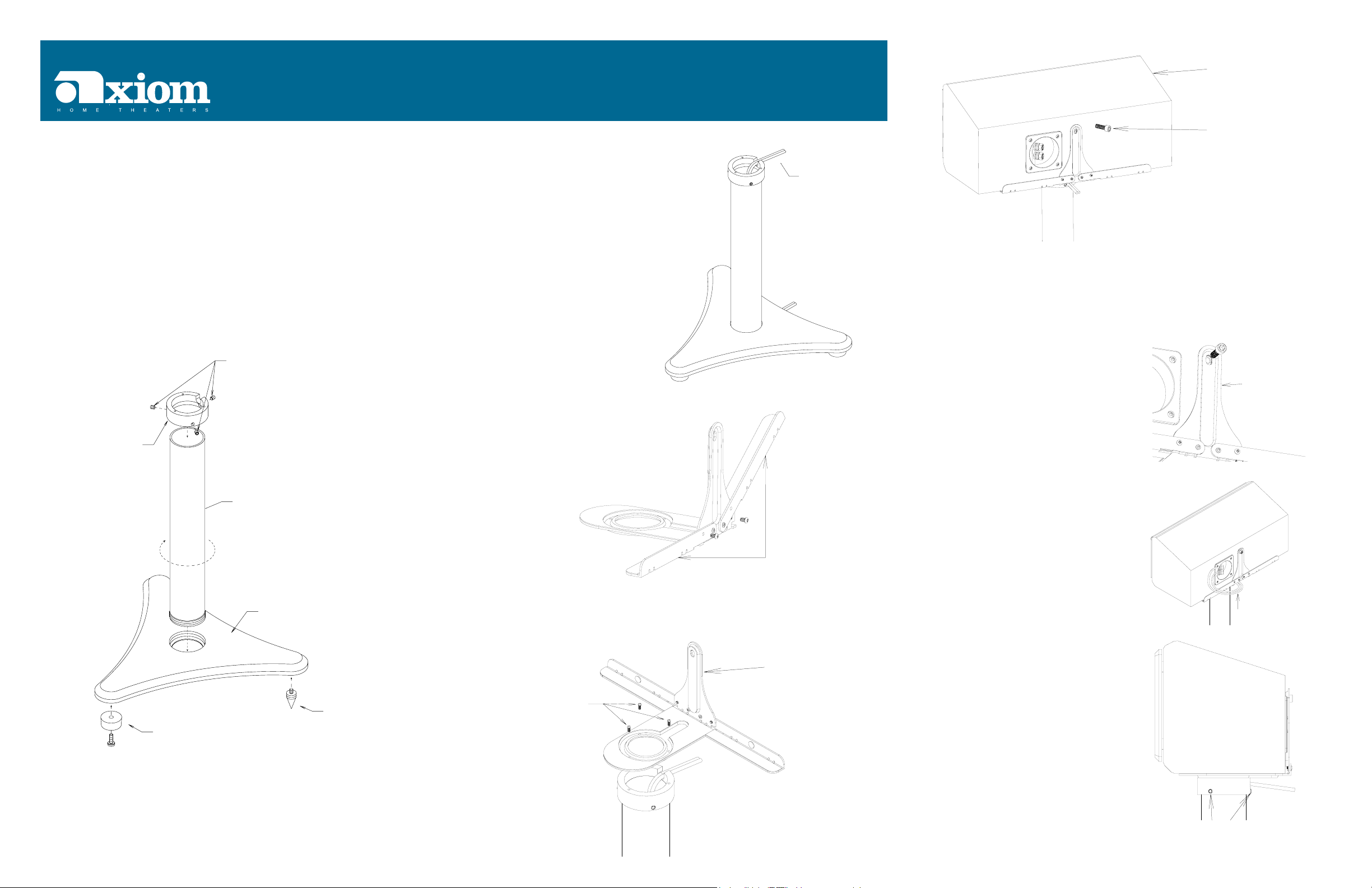

Step 2 / Étape 2
Pillar
Colonne
Step 6 / Étape 6
Step 3 / Étape 3
Collar
Col
Pedestal Base
Base du support
Step 1 / Étape 1
Spike x 3
Pointe x 3
Step 1 / Étape 1
Rubber Foot x 3
Pied de caoutchouc x 3
Support Bars
Tiges de support
Step 4 / Étape 4
Speaker Wire
Fil d’enceinte
Step 9 / Étape 9
Collar Set Screws
Vis de pression du col
Collar Set Screw
Vis de pression du col
Visit www.axiomaudio.com/manual_index.html for full owners manual
Visitez www.axiomaudio.com/manual_index.html pour le guide complet à l’intention du propriétaire
®
Step 5 / Étape 5
Platform To Collar Screws
Vis rattachant la
plateforme au col
Bolt
Boulon
Upright Support Tab
Languette verticale
Step 8 / Étape 8
Speaker Wire
Fil d’enceinte
Upright Support Tab
Languette verticale
