AXIS 216FD

Network Camera

Ceiling Mount

Installation Guide

AXIS 216FD Drop Ceiling Mount Installation Guide Page 3

ENGLISH

This document contains instructions for installing the Drop Ceiling Mount

for the AXIS 216FD Network Camera. Please read the complete guide before

installation.

To install the camera on the network, please see the AXIS 216FD

Installation Guide. For all other aspects of using the camera, see the User’s

Manual, available from www.axis.com/techsup, or from the AXIS Network

Video Product CD.

Package contents

• Outer ceiling bracket • Inner ceiling bracket • Plastic dome cover

• 6 Mounting screws (2 pcs M3x60,

2 pcs M3x10, 2 pcs M4x10)

• Drop Ceiling Mount Instal-

lation Guide (this document)

• Hole template

• Safety wire & M4x6 screw

Total weight (camera plus ceiling mount): 0.82 kg

(1.8 lb)

Ceiling thickness: 9-60mm (0.35”-2.4”)

Ceiling hole diameter: 154-160mm (6.1”-6.3”)

Specifications

All measurements in millimeters

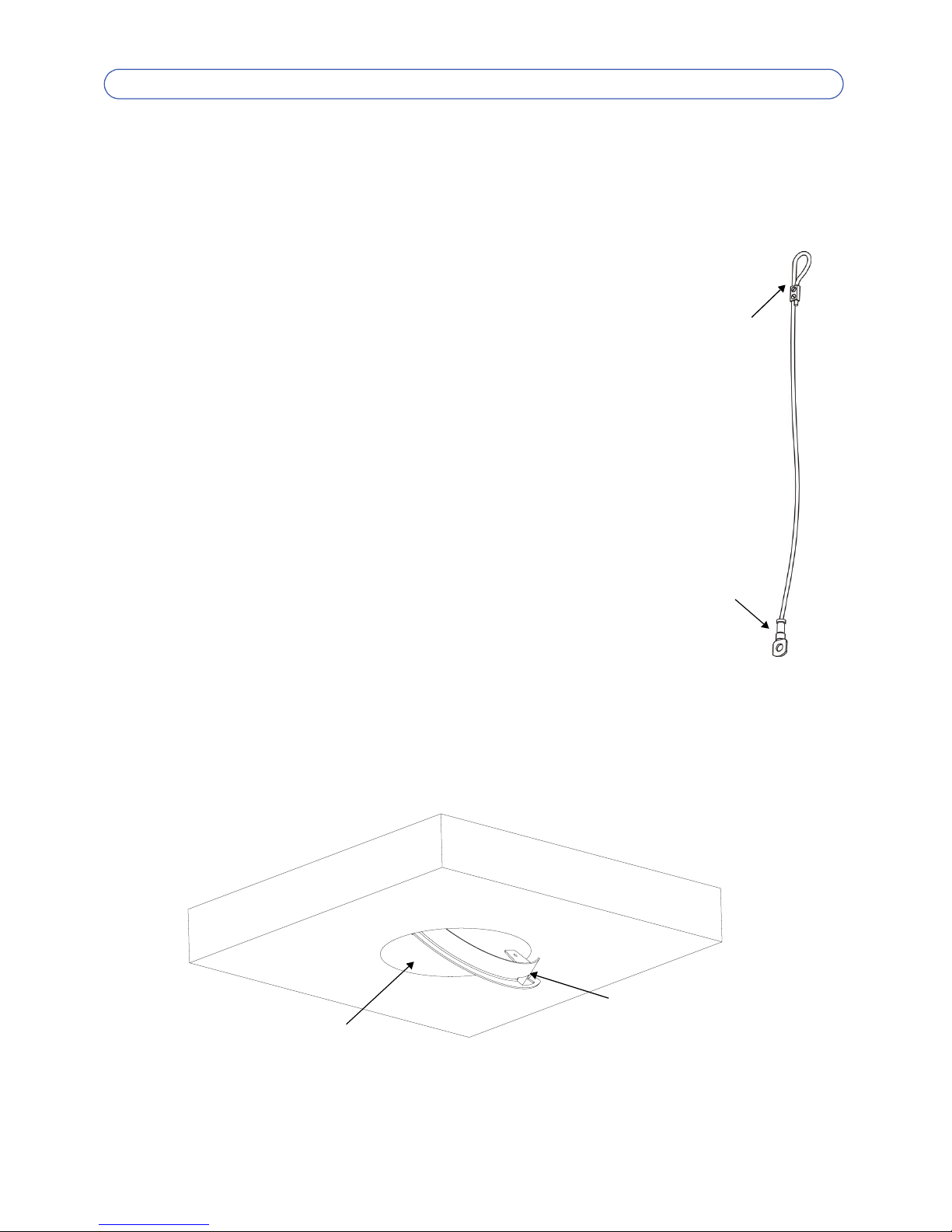

Page 4 AXIS 216FD Drop Ceiling Mount Installation

Install the drop ceiling mount

1. If possible, remove the ceiling tile in which the drop ceiling mount is to

be fitted.

2. For greater security, the camera can be secured

using the supplied safety wire. Attach the end

with the lock to a suitable point in the ceiling

above the drop ceiling.

3. Use the supplied template to mark the position

for the 154 mm hole in the ceiling tile. Remove

the protective paper, fix to ceiling tile and cut

around the template.

Note: The combined weight of the camera and ceiling mount is

0.82 kg (1.8 lb). Check that the ceiling material is strong

enough to support this weight. The thickness of the ceiling

should be 9-60mm (0.35”-2.4”).

4. Tilt and insert the outer ceiling bracket through the hole, and then pull

it into place. The bracket should be positioned so that the 3 vertical tabs

point downwards in the hole.

5. Pull all of the required cables (network, power, etc) and the safety wire

down through the hole, ready for connection.

Attach to ceiling

Attach to camera

Ceiling tile

Outer ceiling bracket

Hole diameter 154-160mm

AXIS 216FD Drop Ceiling Mount Installation Guide Page 5

ENGLISH

6. Screw the 2 M3x60 screws into the holes on the 2 horizontal tabs,

visible from below.

7. Attach the safety wire to the camera, using the supplied M4x6 screw.

Insert M3x60 screws

(Viewed from below)

Page 6 AXIS 216FD Drop Ceiling Mount Installation

8. Using the 2 supplied M4x10 screws, mount the camera on the inner

ceiling bracket, as illustrated here. Do not overtighten the screws, as

this may damage the camera.

9. Referring to the AXIS 216FD Installation Guide, connect the required

cabling to the appropriate connectors on the camera.

Inner ceiling bracket

Screw slot

M4x10

AXIS 216FD Drop Ceiling Mount Installation Guide Page 7

ENGLISH

10. Lift and turn the inner bracket (with camera) so that the screws on the

outer bracket enter the screw slots on the inner bracket. Make sure that

the screws go all the way to the back of the slots.

11. Gently tighten the screws so that the ceiling tile is held between the

inner and outer brackets. Check that none of the cabling is trapped by

the brackets.

12. Referring to the AXIS 216FD Installation Guide, adjust the position of

the camera.

13. Slide the black protective shield on the inside of the dome cover so that

the camera view is not obstructed.

Align slots

with

screws Align slots

with screws

Page 8 AXIS 216FD Drop Ceiling Mount Installation

14. Attach the dome cover using the 2 supplied M3x10 screws.

15. For instructions on how to install the camera on your network, please

see the AXIS 216FD Installation Guide.

M3x10

Guide d'installation du support pour faux-plafond AXIS 216FD Page 9

FRANÇAIS

Ce document contient des instructions sur l'installation du support pour

faux-plafond de la Caméra réseau AXIS 216FD. Lisez attentivement la

totalité du guide avant de commencer l'installation.

Pour installer la caméra sur le réseau, reportez-vous au Guide d'installation

AXIS 216FD. Pour d'autres informations sur l'utilisation de la caméra,

reportez-vous au Manuel de l'utilisateur, disponible sur www.axis.com/

techsup ou sur le CD du produit vidéo réseau Axis.

Contenu de l'emballage

• Support de plafond extérieur • Support de plafond intérieur • Capot de dôme en plastique

• 6 vis de montage (2 vis

M3x60, 2 vis M3x10, 2 vis

M4x10)

• Guide d'installation du

support pour faux-plafond

(le présent document)

• Gabarit de trou

• Fil de sécurité et vis M4x6

Poids total (caméra plus support plafond): 0.82 kg (1.8 lb)

Épaisseur du plafond : 9-60 mm (0.35-2.4”)

Diamètre du trou (plafond) : 154-160 mm (6.1-6.3”)

Spécifications

Page 10 Guide d'installation du support pour faux-plafond AXIS 216FD

Installez le support pour faux-plafond

1. Si possible, retirez la dalle de plafond à laquelle le support pour faux-

plafond doit être fixé.

2. Pour plus de sécurité, la caméra peut être fixée à

l'aide du fil de sécurité fourni. Reliez l'extrémité

comportant le mécanisme de verrouillage à un

endroit approprié du plafond, au-dessus du

faux-plafond.

3. Utilisez le gabarit fourni pour marquer la

position du trou de 154 mm sur la dalle de

plafond. Retirez la protection, fixez le gabarit à

la dalle de plafond et découpez autour du

gabarit.

Remarque :

Le poids total de la caméra et du support plafond est de

0.82 kg. Vérifiez que le matériau du plafond est assez

résistant pour supporter ce poids. L'épaisseur du plafond doit

être de 9-60 mm.

4. Inclinez le support de plafond extérieur et insérez-le dans le trou, puis

mettez-le en place. Le support doit être positionné de façon à ce que les

3 pattes verticales soient orientées vers le bas du trou.

5. Faites descendre par le trou l'ensemble des câbles requis (réseau,

alimentation, etc.) ainsi que le fil de sécurité. Le raccordement est alors

possible.

Fixez au plafond.

Fixez à la caméra.

Dalle de plafond

Support de plafond

extérieur

Diamètre du trou 154-160 mm
