BE QUIET! SILENT LOOP 2 Manuale utente

360mm

280mm

240mm

120mm

SILENT LOOP 2

» Product information for this CPU cooler

» Produktinformationen zu diesem CPU-Kühler

» Informations produit pour ce système de refroidissement

» Información del producto para este refrigerador de CPU

» Informacje produktowe dla tego coolera CPU

» Engelstalige productinformatie voor deze processorkoeler

» Produktinformation för den här processorkylaren, på engelska

» Подробнаяинформацияоданномкулередляпроцессора

» 此CPU散熱器的產品資訊

» 此CPU散热器的产品信息

» 製品情報CPUクーラー

www.bequiet.com/bw009 www.bequiet.com/bw010

www.bequiet.com/bw011 www.bequiet.com/bw012

120mm 240mm

280mm 360mm

Einleitung: Vielen Dank, dass Sie sich für ein be quiet!

Produkt entschieden haben. Diese Anleitung wird Ihnen beim

Installationsprozess behilﬂich sein. Sollten bei der Installation

Schwierigkeiten auftreten, kontaktieren Sie bitte unseren

Kundenservice unter [email protected]. be quiet! kann

keinerlei Haftung für durch Kompatibilitätsprobleme bedingte

Schäden übernehmen.

Garantie:

• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-

erwerb vom autorisierten be quiet! Händler), ab Datum

des Kaufbelegs

• Eine Garantieabwicklung ist nur in Verbindung mit einer

beigefügten Kopie des Kaufbeleges eines autorisierten

be quiet! Händlers möglich

• Manipulationen und bauliche Veränderungen jeglicher

Art, sowie Beschädigungen durch äußere mechanische

Einwirkungen führen zum totalen Garantieverlust

• Es gelten unsere allgemeinen Garantiebestimmungen, die

Sie unter www.bequiet.com im Internet abrufen können

Listan GmbH .Wilhelm-Bergner-Straße 11c .21509 Glinde

Germany

Für weitere Unterstützung erreichen Sie uns via E-Mail:

[email protected]

Introduction: Thank you for deciding to purchase a be quiet!

product. The following instructions will guide you through the

installation process. If you do encounter installation problems,

please don't hesitate to contact our customer services by

mailing [email protected]. Please note that be quiet!

cannot accept liability for damage caused by compatibility

problems.

Warranty:

• 3-year manufacturer guarantee for consumers (original

purchase from authorized be quiet! dealers only)

• Guarantee work can only be processed with a copy

included of the purchase receipt from an authorized be

quiet! dealer

• Manipulation and structural changes of any kind, including

any damage caused by external mechanical force, will lead

to a complete voiding of the guarantee

• Our General Warranty Conditions apply, which can be

viewed on bequiet.com

Listan GmbH .Wilhelm-Bergner-Straße 11c .21509 Glinde

Germany

For further information contact us via e-mail:

[email protected]

SCOPE OF DELIVERY / LIEFERUMFANG

Name Quantity

be quiet! Silent Loop 2 CPU cooler

be quiet! Silent Loop 2 CPU Kühler 1

Fan

Lüfter

120: 2

240 / 280: 2

360: 3

Intel backplate

Intel Backplate 1

Intel mounting brackets

Intel Montagebrücken 2

Short AMD mounting brackets

Kurze AMD Montagebrücken 2

Intel spacer nut A

Intel Gewindebolzen A 4

Intel spacer nut B

Intel Gewindebolzen B 4

AMD Spacer nuts

AMD Abstandbolzen 4

Mounting bracket fastening screws

Befestigungsschrauben für die Montagebrücke 4

Intel backplate screws

Intel Backplate-Schrauben 4

Name Quantity

AMD backplate screws

AMD Backplate-Schrauben 4

Radiator mounting screws

Radiator Befestigungsschrauben

120: 8

240 / 280: 8

360: 12

Fan mounting screws

Lüfter Befestigungsschrauben

120: 8

240 / 280: 8

360: 12

O-Rings

O-Ringe 4

AM3 washers

AM3 Unterlegscheiben 4

Thermal paste

Wärmeleitpaste 1

Bottle of coolant

Flasche mit Kühlﬂüssigkeit 1

SATA cable for ARGB controller

SATA Kabel für ARGB-Controller 1

Y-cable

Y-Kabel 1

ARGB controller

ARGB-Controller 1

ON/OFF Tool

ON/OFF Nadel 1

Assembly of the cooler mounting frame

Prior to mounting the cooler, please detach both

plastic holders of the AMD retention module. The

factory-mounted backplate on the rear side of the

motherboard is required for further installation of

the cooler.

Aufbau des Kühlerbefestigungsrahmens

Bitte entfernen Sie zur Kühlermontage die

beiden Kunststoffhalterungen des AMD-

Retentionmoduls. Die werkseitig auf der

Mainboard-Rückseite befestigte Backplate wird

für die weitere Installation des Kühlers benötigt.

The following parts are needed for this:

Silent Loop 2 CPU cooler (1), fans (2), short AMD mounting brackets (5), AMD spacer nuts (8), AMD

backplate screws (11), radiator mounting screws (12), fan mounting screws (13), AM3 washers (15),

thermal paste (16), Y-cable (19)

Es werden folgende Bauteile benötigt:

Silent Loop 2 CPU Kühler (1), Lüfter (2), kurze AMD Montagebrücken (5), AMD Abstandsbolzen

(8), AMD Backplate-Schrauben (11), Radiator Befestigungsschrauben (12), Lüfter Befestigungs-

schrauben (13), AM3 Unterlegscheiben (15), Wärmeleitpaste (16), Y-Kabel (19)

AMD: AM4 / AM3(+)

Place the four AMD spacer nuts (8) over the bolt

threads of the backplate on the front side and ﬁx

both the AMD mounting brackets (5) using the

AMD backplate screws (11).

Note: To install Silent Loop 2 (1) onto an AM3

motherboard, please use the four AM3 washers

(15) and place these over the bolts of the factory-

mounted backplate on the front side of the

motherboard.

Platzieren Sie über die Vorderseite die vier

AMD Abstandsbolzen (8) über den Gewinden

der Backplate und ﬁxieren die beiden kurzen

AMD Montagebrücken (5) mit Hilfe der AMD

Backplate-Schrauben (11).

Hinweis: Zur Installation der Silent Loop 2

(1) auf einem AM3 Mainboard nutzen Sie bitte

die vier AM3 Unterlegscheiben (15) und legen

diese auf die Bolzen der werkseitig montierten

Backplate über die Mainboard Vorderseite.

AMD: AM4 / AM3(+)

Mounting the fans on the radiator

Afﬁx the fans (2) to the radiator with the fan

mounting screws (13). An installation in a push

conﬁguration (120mm: push pull) is being

recommended, as shown in the picture. Next

connect the fans to the CPU connection of the

motherboard. You can use the Y-cable (19) for this.

Befestigung der Lüfter am Radiator

Befestigen Sie die Lüfter (2) mit den Lüfter

Befestigungsschrauben (13) am Radiator.

Empfohlen wird die Installation in einer Push-

Konﬁguration (120mm: Push-Pull), wie in der

Abbildung zu sehen. Anschließend schließen

Sie die Lüfter an den CPU-Anschluss des

Mainboards an. Hierzu können Sie das Y-Kabel

(19) nutzen.

Afﬁxing the radiator to the case

Fix the radiator of Silent Loop 2 (1) with the

radiator mounting screws (12) to the case. You

can use a normal crosshead screwdriver for this.

If you use the Silent Loop 2 120mm in a push

pull conﬁguration, ﬁx the radiator as well as one

of the fans (2) with the fan mounting screws (13)

to the case.

Befestigung des Radiators am Gehäuse

Befestigen Sie den Radiator der Silent Loop 2

(1) mit den Radiator Befestigungsschrauben (12)

am Gehäuse. Hierzu können Sie einen üblichen

Kreuz-Schraubendreher verwenden.

Betreiben Sie die Silent Loop 2 120mm in einer

Push-Pull Konﬁguration, befestigen Sie den

Radiator sowie einen der Lüfter (2) mit Hilfe der

Lüfter Befestigungsschrauben (13) am Gehäuse.

AMD: AM4 / AM3(+)

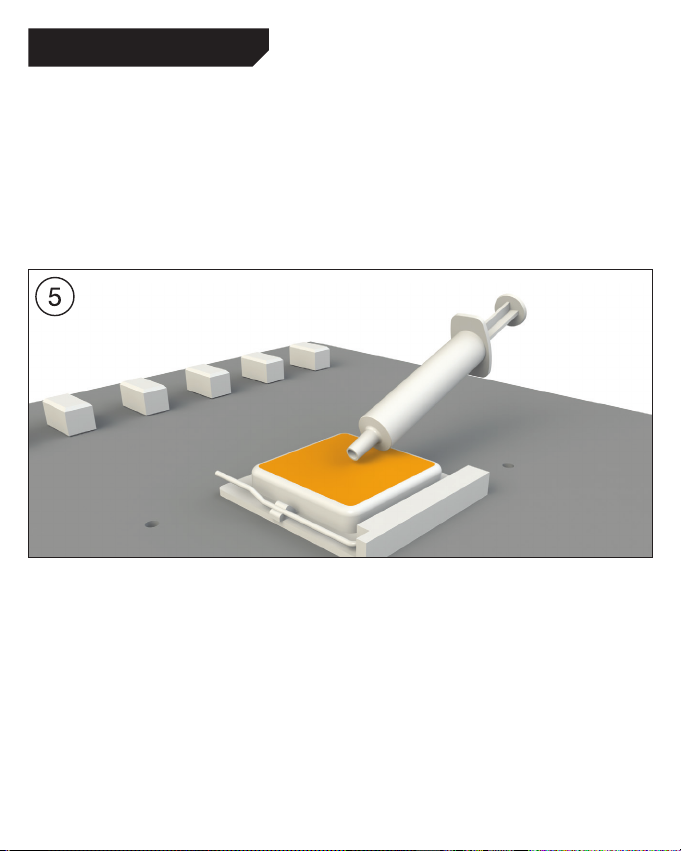

Mounting of the CPU block

First peel off the protective ﬁlm from the underside

of the cooler. Apply thermal paste (16) on the CPU

surface. The tube contains enough for about 1 or

2 applications.

Caution: The thermal paste supplied should not

be swallowed. If any is swallowed, drink lots of

water and urgently seek the advice of a doctor.

Store it beyond the reach of children. Avoid

contact with skin and eyes.

Montage des CPU-Blocks

Entfernen Sie zunächst die Schutzfolie von

der Unterseite des Kühlers. Tragen Sie die

Wärmeleitpaste (16) auf die CPU-Oberﬂäche

auf. Der Inhalt reicht für ca.1-2 Anwendungen.

Vorsicht: Die mitgelieferte Wärmeleitpaste

ist nicht zum Verzehr geeignet. Bei Verzehr

ausreichend Wasser trinken und umgehend

einen Arzt aufsuchen. Außerhalb der Reichweite

von Kindern aufbewahren. Vermeiden Sie Haut-

und Augenkontakt.
