Becker Audio 30 ECE Typ 3300 Manuale utente
Schaltplan
Version 1.0 - deutsch
BECKER GMBH
Im Stöckmädle 1
76307 Karlsbad, Germany
Telefon +49(0) 7248 710
Technische Änderungen vorbehalten
Copyright by Becker GmbH, Karlsbad
Bestell-Nr.1360.353
Bestückungsplan
Testprogramm / Reset
Code-Eingabe
Technische Daten
Audio 30 ECE Typ 3300
Service Manual
Ersatzteile
BE
CSD - Version: 20/00
Mercedes Benz MJ98
21
3300
Sonstiges Testprogramm / Reset-Auslösung Audio 30 ECE DIN
1und 2gleichzeitig drücken
31 mal drücken
Becker-Testmode
ist aufgerufen
z. B. 10 = Feldstärke
z. B. 89.5 = Frequenz (MHz)
Raster FM
Raster AM
Testprogramm MB-MJ98
32 mal drücken
33 mal drücken
34 mal drücken
Anhebung VF-Durchsage
Möglichkeiten: 0-1-2-3
einstellen mit ,
RESET-Auslösung MB-MJ98
und gleichzeitig drücken.
A B C
und
beendet nach 5 Sekunden
automatisch das Test-
programm
35 mal drücken
37 mal drücken
SIG
10 89.5
BECKER
2
ECE
100 9
TYP
BE 3300
SER
W1001052
SW
40/98
END
TESTMODE
36 mal drücken
3
2
A
BC
Aktion: Tonquelle wird für ca. 1 Sekunde unterbrochen und Displayinhalt neu aufgebaut.
Anzeige:
aktueller Softwarestand
BRA
TVP
1
BE
CSD - Version: 20/00
Mercedes Benz MJ98
22
3300
Sonstiges Codenummereingabe Audio 30 ECE DIN
Codenummereingabe
Jede Ziffer des Zahlencodes über die Tasten des rechten Bedienfeldes eingeben.
Nach Eingabe des korrekten Zahlencodes, durch Drücken einer der Tasten ,
, , bestätigen.

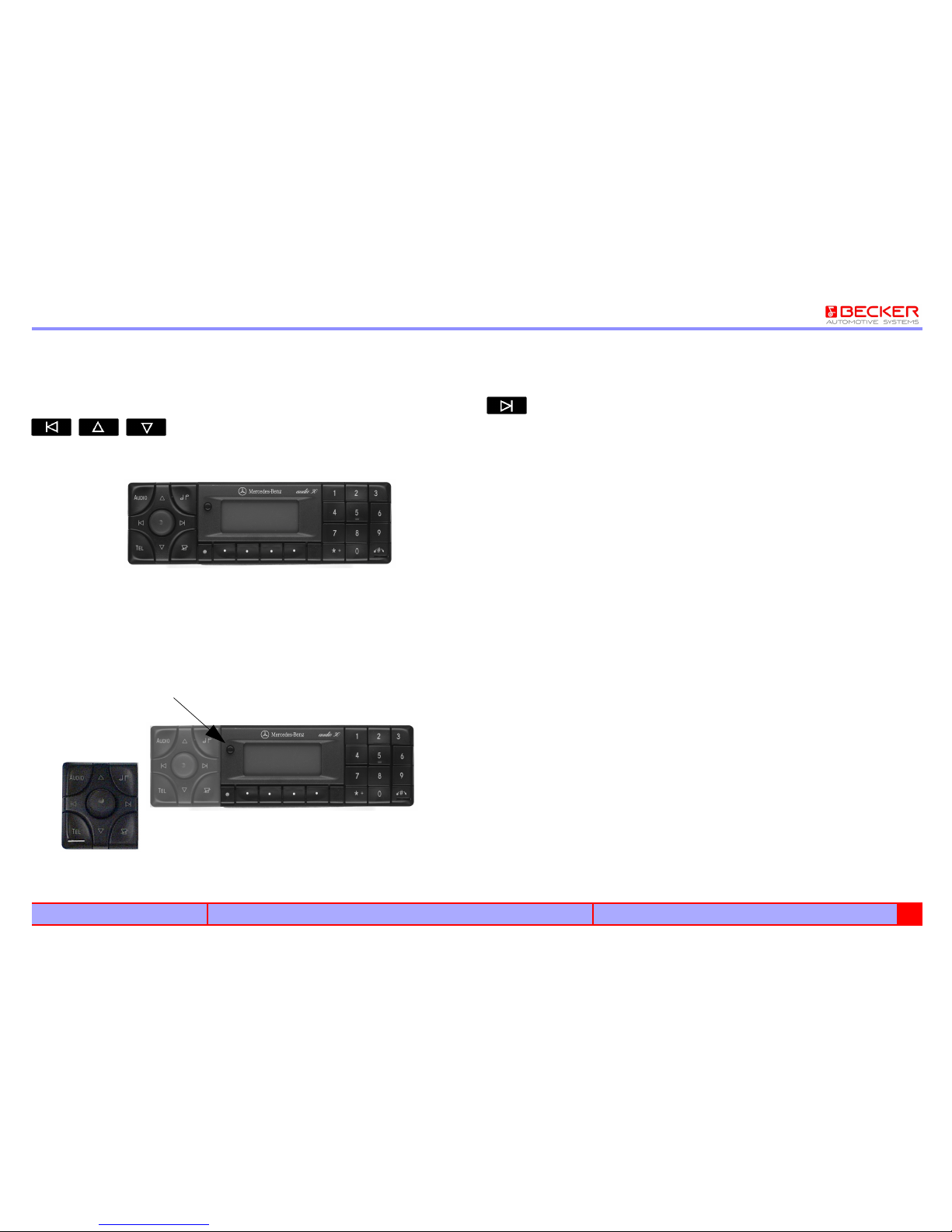

Mobil-Bedienteil abnehmen / einsetzen
Entriegelungstaste drücken und das Bedienfeld nach vorne abnehmen. Ohne das
Bedienfeld ist das Gerät funktionsunfähig.
Zum Einsetzen das Bedienfeld in die Aussparung einlegen und durch leichten Druck
verriegeln.
Entriegelungstaste
BE
CSD - Version: 20/00
Mercedes Benz MJ98
23
3300
Sonstiges Technische Daten Audio 30 ECE DIN
Technische Daten
Wellenbereiche: FM 87,5 MHz - 108 MHz
AM 531 kHz - 1620 kHz
LW 153 kHz - 282 kHz
SW 5800 kHz - 6250 kHz
Senderspeicher: je 10 Stationsspeicher in FM, MW, LW und KW
Übertragungsbereich: 50 Hz - 16 kHz bei Cassette
30 Hz - 15 kHz bei FM
50 Hz - 2,5 kHz bei AM, LW, SW
EON-Funktion:
PTY-Funktion:
Regionalisierung: ein- und ausschaltbar
Autostore: FM, MW, LW
Ausgangsleistung: 4 x 15 Watt
Leitungsquerschnitt: min. 0,75 mm²
Lautsprecherimpedanz: min. 4 Ohm
GAL: fix definierte Anhebung der Lautstärke
Antenne: Impedanz 50 Ohm
Telefon Mute: Low aktiv Pegel < 2 Volt
Versorgungsspannung: 12 Volt
Cassettendeck: Autoreverse, elektronisch gesteuert (Full Logic Control)
Dolby B und C
Musiktitelsuchlauf vorwärts / rückwärts
Skip-blank automatisch nach ca. 8-15 Sekunden
Telefon: Telefonbedienung über Radiotastatur möglich
Soundsystem: Anschluß nur über D2B Optical Schnittstelle
CD Anschluß: Es lassen sich nur MB CD - Wechsler mit D2B Optical-Schnittstelle anschließen.
Abspielbare CD's: Es können nur CD's die der DIN EN 60908 entsprechen verwendet werden.
Der Einsatz von 8 cm CD's mit Adapter ist nicht zu empfehlen
CSD - Version: 30/99
BE 1
Schaltpläne - Mercedes Benz MJ98
Inhaltsverzeichnis Schaltpläne 3300Audio 30 ECE DIN
Blockschaltbild
Main Board 4010 .................................................... 2
Konnektor
Konnektorblock (Board 4040) ............................... 3
Konnektor-Interface (Board 4010)......................... 4
Spannungsversorgung
UG9V; UD5V; UG5V (Board 4010) ........................ 5
Tuner
FM-Tuner - Hörtuner- (Board 4010) ....................... 6
FM-Tuner -Suchtuner- (Board 4010) ...................... 7
FM-Peripherie (Board 4010) ................................. 8
AM-Tuner (Board 4010) ........................................ 9
NF-Teil
Audiocontroller und FM-Stereodecoder ................. 10
NF-Endstufe (Board 4010) .................................... 11
Interface
d2b-optical (Board 4010) ...................................... 12
Wake up-Leitung, K-Leitung (Board 4010)............ 13
Steuerung
P-Steuerung (Board 4010) .................................. 14
Shiftregister, EEPROM (Board 4010) ................... 15
CC-Steuerung, Dolby B/C (Board 4010) ............... 16
Front
Front-Interface (Board 4010).................................. 17
Front-P, Tastatur mitte und rechts (Board 9090) . 18
Tastatur links (Board 9060) .................................... 19
Display (Board 9080) ............................................. 20
CSD - Version: 30/99
BE 2
Schaltpläne - Mercedes Benz MJ98
NF-Teil
NF-Endstufe
und
Konnektor-
Interface
NF-Teil
Audio-
controller
Steuerung
Cassetten-
abspieler,
Dolby B/C
Tuner
FM
Interface
„d2b“ Spg.-
versorgung
Tuner
AM
Interface
Shiftregister,
EEPROM,
Wake up-
Leitung,
K-Leitung
Steuerung
P
Tuner
Peripherie
Blockschaltbild Main Board 4010 2
3300Audio 30 ECE DIN
Front
„Interface“
CSD - Version: 30/99
BE 3
Schaltpläne - Mercedes Benz MJ98
Konnektor Konnektorblock (Board 4040) 3300Audio 30 ECE DIN
A1 A3 A5
A6A2
A7
A8
A4
Sicherung 10A
B1 B3 B5
B2 B4 B6
B7
B8
C1 C3 C5 C7
C2 C4 C6 C8
C9
C10
Konnektorblock
Kammer C
Kammer B
Kammer A
C1 C3 C5 C7
C2 C4 C6 C8
C9
C10
B1 B3 B5
B2 B4 B6
B7
B8
A1 A3 A5
A6A2
A7
A8
A4
Kammer CKammer BKammer A
Lautsprecher
Heck rechts+
freiGAL
PIN Kammer AKammer BKammer C
1
Lautsprecher
Heck rechts -
freiK-Leitung
2
Lautsprecher
Front rechts+
frei
Telefon-
Mute
3
Lautsprecher
Front rechts -
Wake up-
Leitung
KL30
Batterie
4
Lautsprecher
Front links+
Ubatt. (KL30)
nach Sicherung
Steuer-
ausgang12V
5
Lautsprecher
Front links -
KL31
Masse
KL58
Beleuchtung
6
Lautsprecher
Heck links+
freiKL15
Zündung
7
frei
9
frei10
Lautsprecher
Heck links -
freiKL31
Masse
8
CSD - Version: 30/99
BE 4
Schaltpläne - Mercedes Benz MJ98
Konnektor Konnektor-Interface (Board 4010) 3300Audio 30 ECE DIN
NF-Endstufe
Seite 11
CSD - Version: 30/99
BE 5
Schaltpläne - Mercedes Benz MJ98
Spannungsversorgung UG9V; UD5V; UG5V (Board 4010) 3300Audio 30 ECE DIN
GAL-Eingang
Inverter -Zündung KL75-
Steuerung
Spannungs-
überwachung
UG5V
UG9V
12V out
UD5V
Tel.- Mute- Eingang
CSD - Version: 30/99
BE 6
Schaltpläne - Mercedes Benz MJ98
Zw.-Kreis
Synthesizer
Oszil.
FM-
Frontend

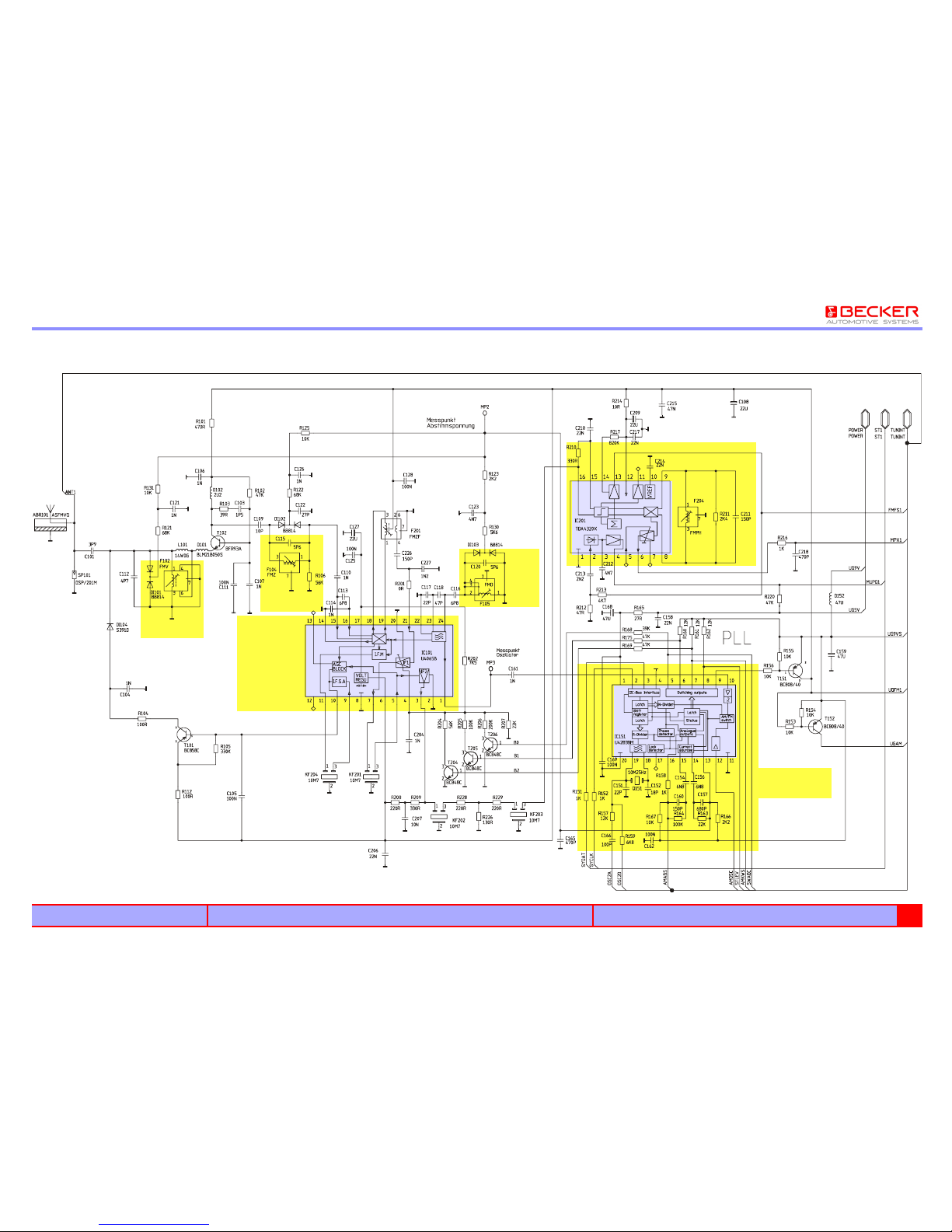

Tuner FM-Tuner - Hörtuner- (Board 4010) 6
3300Audio 30 ECE DIN
Oszil.
FM-Demodulator
Vor-Kreis
