Montage- und Betriebsanleitung
Allgemeines
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser Anleitung und unseren sonstigen Hinweisen
können zu ernsthaften Verletzungen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so dass bauliche
Veränderungen nur nach Absprache mit uns und unserer Zustimmung erfolgen dürfen und unsere Hinweise, insbesondere in
der vorliegenden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Verwendung unserer Produkte alle, insbesondere
hinsichtlich Herstellung des Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen und behördlichen
Vorschriften, insbesondere die einschlägigen aktuellen EMV-Vorschriften, beachtet und eingehalten werden.
Bestimmungsgemäße Verwendung
Sicherheitshinweise
Die Steuerung S10AF ist ein Qualitätsprodukt mit vielen Leistungsmerkmalen und Vorteilen.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanlei-
tung.

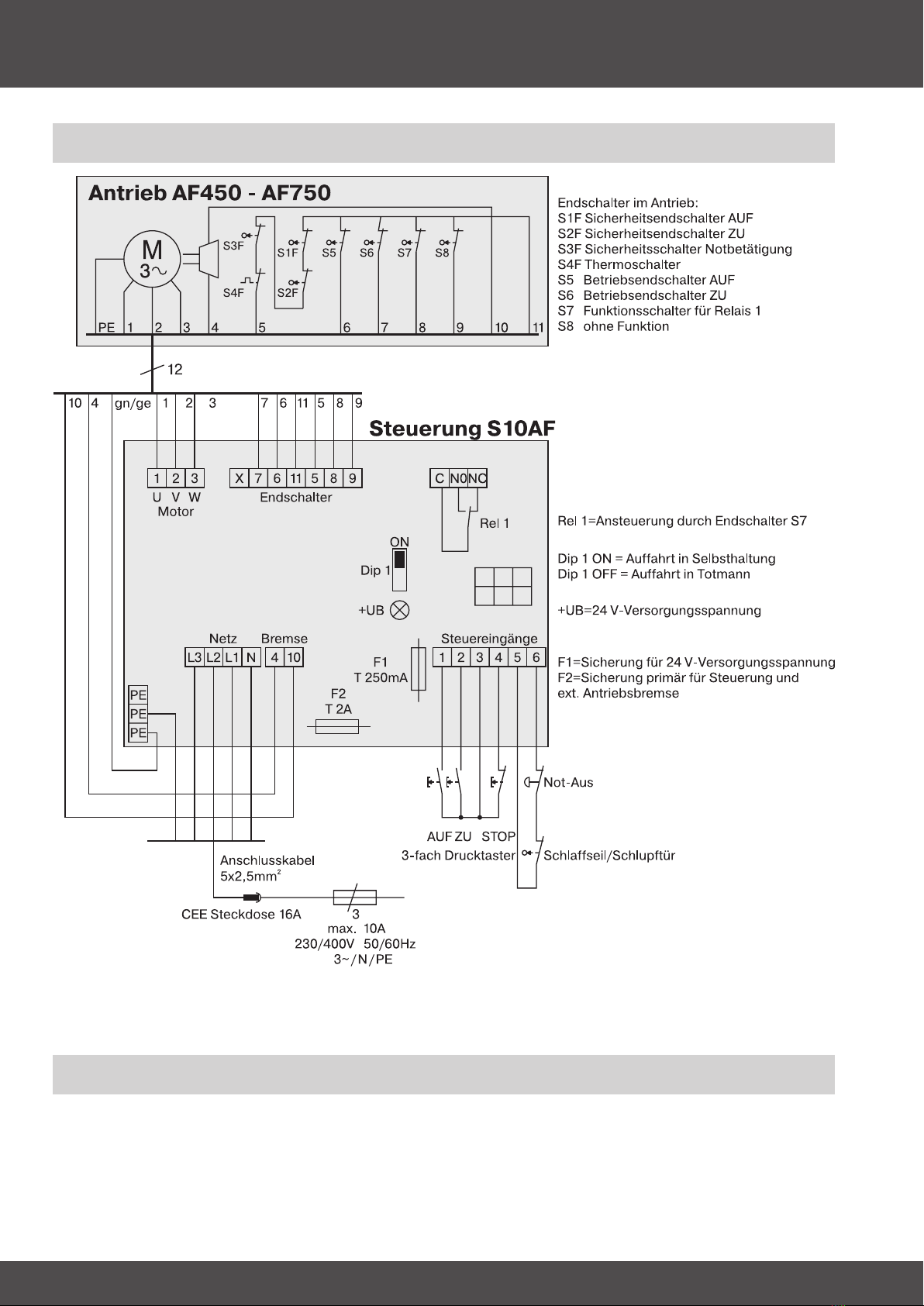

Die Torsteuerung S10 AF ist eine Wendeschützsteuerung zum Ansteuern von Becker Rolltorantriebe mit externer Bremse und
mechanischen Endschaltern. Für die AB-Richtung in Selbsthaltung ist eine Schließkantensicherung in Verbindung mit einem
extrenen Auswerter notwendig.
Andere Anwendungen, Einsätze und Änderungen sind aus Sicherheitsgründen zum Schutz für Benutzer und Dritte nicht zu-
lässig, da sie die Sicherheit der Anlage beeinträchtigen können und damit die Gefahr von Personen- und Sachschäden be-
steht. Eine Haftung von Becker-Antriebe für hierdurch verursachte Schäden besteht in diesen Fällen nicht.
Für den Betrieb der Anlage oder Instandsetzung sind die Angaben dieser Anleitung zu beachten. Bei unsachgemäßem Han-
deln haftet Becker-Antriebe nicht für dadurch verursachte Schäden.
Lesen sie diese Anleitung vor den Arbeiten sorgfältig durch. Die Arbeiten an den elektrischen Einrichtungen sind nur von einer
qualizierten Elektrofachkraft auszuführen.
Halten Sie die gesetzlichen Vorschriften (Sicherheit, Unfallverhütung), insbesondere die Bestimmungen der Berufsgenos-
senschaft (BGR 232) bzw. EN 12453 „Nutzungssicherheit kraftbetätigter Tore“ sowie die entsprechend geltenden VDE bzw.
EN Normen ein.
Der Errichter der Anlage hat für die ordnungsgemäße Erstellung, der Unterweisung des Betreibers, sowie für die Erteilung
des CE-Zeichens Sorge zu tragen.
Der Betreiber hat dafür Sorge zu tragen, dass die Anlage nur in einwandfreiem Zustand betrieben und die Sicher heits ein rich-
tungen regelmäßig von einem Sach kundigen kontrolliert wird. Eine beschädigte Netzanschlussleitung mit CEE-Stecker ist
umgehend durch eine Elektrofachkraft zu ersetzen. Bei Verwendung von Rolltoren ist bauseits darauf zu achten, dass der
Rolltorpanzer geschütz ist und z. B. beim Überfahren der Endlage keine gefährliche Situation verursachen kann. Aufgrund
der erhöhten Sicherheitsanforderung der integrierten Bedienelemente ergibt sich ein Betriebsspiel von 50 000 Bedienungen
bei Totmannbetrieb und 100 000 Bedienungen bei Selbsthaltung.
Montageanleitung
Montage der Steuerung
1. Montage der Steuerung
Die Steuerung ist für die Verwendung im Innenraum vorgesehen. Montieren Sie die Steuerung in gewünschter Bedienhöhe.
Der Gehäusedeckel mit den 3-fach Drucktasten ist durch steck baren Anschluß bei der Montage abnehmbar (Stecker ist ver-
drehsicher und rastet beim Aufstecken hörbar ein). Bei der Inbetriebnahme kann der Deckel mit nur zwei Schrauben seitlich
versetzt angeschraubt werden (leichte Bedienung der Tasten bei offenem Gehäuse).
2. Installation des Stromanschlusses
Befestigen Sie eine CEE 16A/6h-Steckdose unterhalb der Steuerung oder schließen Sie die Steuerung über ein fest verlegtes
Installationskabel an. Die Steuerung muss allpolig mit einer Sicherung von max. 10A je Phase gegen Kurzschluss und Überlast
abgesichert werden.
