BEL LIGHTING Atlantic G Manuale utente

ONYX & ATLANTIC & NOBUS & CUBIX & MANIX

ZEBRA & ATREX G

last update 25/01/2022 BEL1109 BEL LIGHTING sprl

Avenue Ernest Solvay 42

B-1480 Saintes (Tubize)

Belgium

Phone: +32(0)2 3552428

Fax: +32(0)2 3550396

e-mail: [email protected]

www.bel-lighting.com

PART

WAARSCHUWING Lees de algemene gebruiksvoorwaarden : PART B

AVERTISSEMENT Lire attentivement les conditions generales d’utilisation: PART B

WARNING Read attentively the general instructions: PART B

WARNUNG Lesen Sie die algemeinen Gebrauchsanweisungen: PART B

PROSOCH DiabastethVgenikeVodhgie V: PART B

Wijzigingen in ontwerp, technische specificaties en handleiding voorbehouden. Alterations in design, technical specification and manuals reserved.

Sous réserve de modifications au niveau de la conception, des spécifications techniques et de la notice. Änderungen von Entwurf, technischen Daten und Bedienungsanleitungen bleiben vorbrhalten.

DIMENSIONS HOLES

32mm

∅65mm

Zone cable entry

for cable ∅1 --> 9mm

∅5mm

IMPORTANT : Gland for cable 1 ---> 9mm

∅

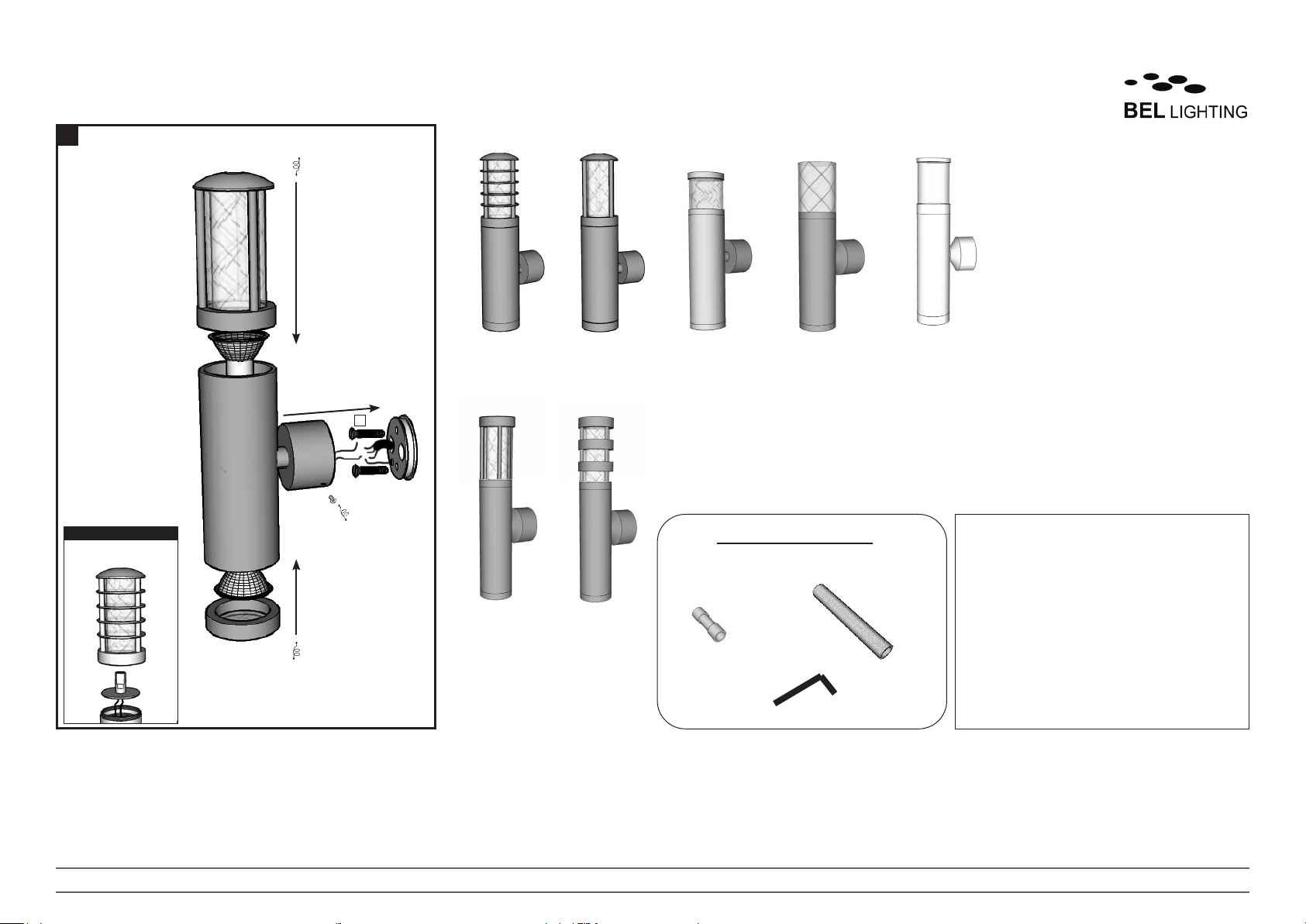

Atlantic G : code 173.2G._ _ 1 x G9 + 1 x GU10 LED (max. height 80mm) - 220-240V

Nobus G : code 171.2G._ _ 1 x G9 + 1 x GU10 LED (max. height 80mm) - 220-240V

Onyx G : code 703.2G._ _ 1 x G9 + 1 x GU10 LED (max. height 80mm) - 220-240V

Atrex G : code 770.2G.04 1 x G9 + 1 x GU10 LED (max. height 65mm) - 220-240V

Cubix G : code 932.2G.04 1 x G9 + 1 x GU10 LED (max. height 65mm) - 220-240V

Manix G : code 944.2G .04 1 x G9 + 1 x GU10 LED (max. height 65mm) - 220-240V

Zebra G : code 798.2G.04 1 x G9 + 1 x GU10 LED (max. height 65mm) - 220-240V

IIP65

ATTENTION - WARNING

Le luminaire doit être installé et connecté par un technicien qualifié.

The luminaire should be installed and connected by a qualified technician.

INSTALLATION INSTRUCTIONS - PART A

1. Before accessing any parts carrying live voltage,

the power must be disconnected

Avant tout accès à des parties sous tension,

la tension doit être coupée

2. Place the base of luminary

Placer la base du luminaire

3. Make the electrical connection

Faire la connexion électrique

4. Assemble and close the luminaire

Assembler et fermer le luminaire

5. Switch on

Allumer

see next page

IP65 Volledig stofdicht - Beschermd tegen waterstralen uit alle richtingen

Etanche aux poussières - Protégé contre les jets d’eau de toutes directions

Staubdicht - Schutz vor Strahlwasser

Fully tight - Protected against water jets

Απόλυτη προστασία από τη σκόνη - Προστασία από πίεση νερού από όλες τις κατευθύνσεις

ELECTRICAL CONNECTION

brown

blue

Luminary

on 230V

NL - Voeg de voedingskabel in de beschermingskoker (A)

FR - Insérer le câble d’alimentation dans la gaine de protection(A).

EN - Insert the feeder in the protection sheath (A)

DE - Das Kabel in die Schutzhülle einfügen (A)

EL - ParembaletetontrofodothsthqhkhprostasiaV(A)

Wijzigingen in ontwerp, technische specificaties en handleiding voorbehouden. Alterations in design, technical specification and manuals reserved.

Sous réserve de modifications au niveau de la conception, des spécifications techniques et de la notice. Änderungen von Entwurf, technischen Daten und Bedienungsanleitungen bleiben vorbrhalten.

for bulb G9 belpasta 1g

NL Voor een correcte installatie is het verplicht de

schroeven te behandelen met belpasta.

FR Pour une bonne installation, vous devez enduire

les parties à visser avec la graisse belpasta ci-jointe.
