Belkin F5D5230-F Manuale utente

Routeur-passerelle

câble/DSL à 4 ports

Partagez vos fichiers et votre connexion Internet

r seau

F5D5230t4

Table des matières

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1–2

Description du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3–4

Options d’amarrage Belkin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Partagez votre connexion Internet en quatre étapes faciles . . . . . . . . . . .6–38

Étape 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6–10

Étape 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11–13

Étape 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14–21

Étape 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22–38

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39–42

Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43–44

Caractéristiques du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Déclaration de conformité FCC/CE et Garantie . . . . . . . . . . . . . . . . . . . . .46

Introduction

Merci d’avoir choisi le routeur-passerelle câble/DSL à 4 ports Belkin. En

quelques minutes vous pourrez raccorder vos ordinateurs en réseau et

partager votre connexion Internet.Voici une liste des caractéristiques qui font

de votre routeur la solution idéale tant au bureau qu’à la maison.

Caractéristiques principales :

Sécurité pare-feu NAT

Votre routeur-passerelle câble/DSL à 4 ports Belkin utilise la technique de

traduction des adresses réseau (NAT) pour protéger votre réseau contre le

monde extérieur en l’isolant d’Internet. Le pare-feu NAT surveille toutes

les données provenant d’Internet et ne laisse entrer que l’information que

vous désirez recevoir.

Commutateur 10/100 intégré à 4 ports

Le routeur-passerelle câble/DSL à 4 ports Belkin comprend un

commutateur réseau à 4 ports intégré qui permet à vos ordinateurs de

partager des imprimantes, données, fichiers MP3, photos numériques et

quoi encore. Le commutateur est doté d’une fonction de détection

automatique qui permet d’ajuster son débit à celui des périphériques

connectés. Il transfère les données entre les ordinateurs et Internet

simultanément sans interruption ou consommation de ressources.

Protocole DHCP intégré

Le protocole de configuration dynamique de l’hôte (DHCP) intégré

simplifie au minimum l’établissement d’un réseau. Le serveur DHCP

attribue automatiquement les adresses IP à chaque ordinateur, simplifiant

ainsi la configuration de votre réseau.

Introduction

Interface utilisateur Web

La configuration des fonctions du routeur se fait au moyen de votre

explorateur Web, sans qu’il soit nécessaire d’installer de logiciel

additionnel sur votre ordinateur. Aucune disquette à installer ou à

conserver. Et ce qui est encore plus extraordinaire, vous pouvez même

apporter des modifications et exécuter des fonctions de configuration à

partir de n’importe quel ordinateur sur votre réseau.

Contenu de l’emballage

• Routeur-passerelle câble/DSL à 4 ports Belkin

• Bloc d’alimentation

• CD contenant le logiciel Belkin SOHO Networking

• Guide d’utilisation

Configuration requise

• Connexion Internet haute vitesse par modem câble ou DSL, avec port

RJ45 (Ethernet)

• Au moins un ordinateur avec carte d’interface réseau (NIC) installée, ou

l’équivalent (adaptateur Ethernet USB ou carte PCMCIA/CardBus pour

ordinateur portable)

• Protocole TCP/IP installé sur chaque ordinateur

• Câble d’interconnexion de haute qualité*

• Microsoft Internet Explorer 4.0 ou Netscape Navigator 4.0 (ou version plus

récente)

* Nous recommandons les câbles d’interconnexion CAT6 Belkin, numéros

A3L980-XX-S

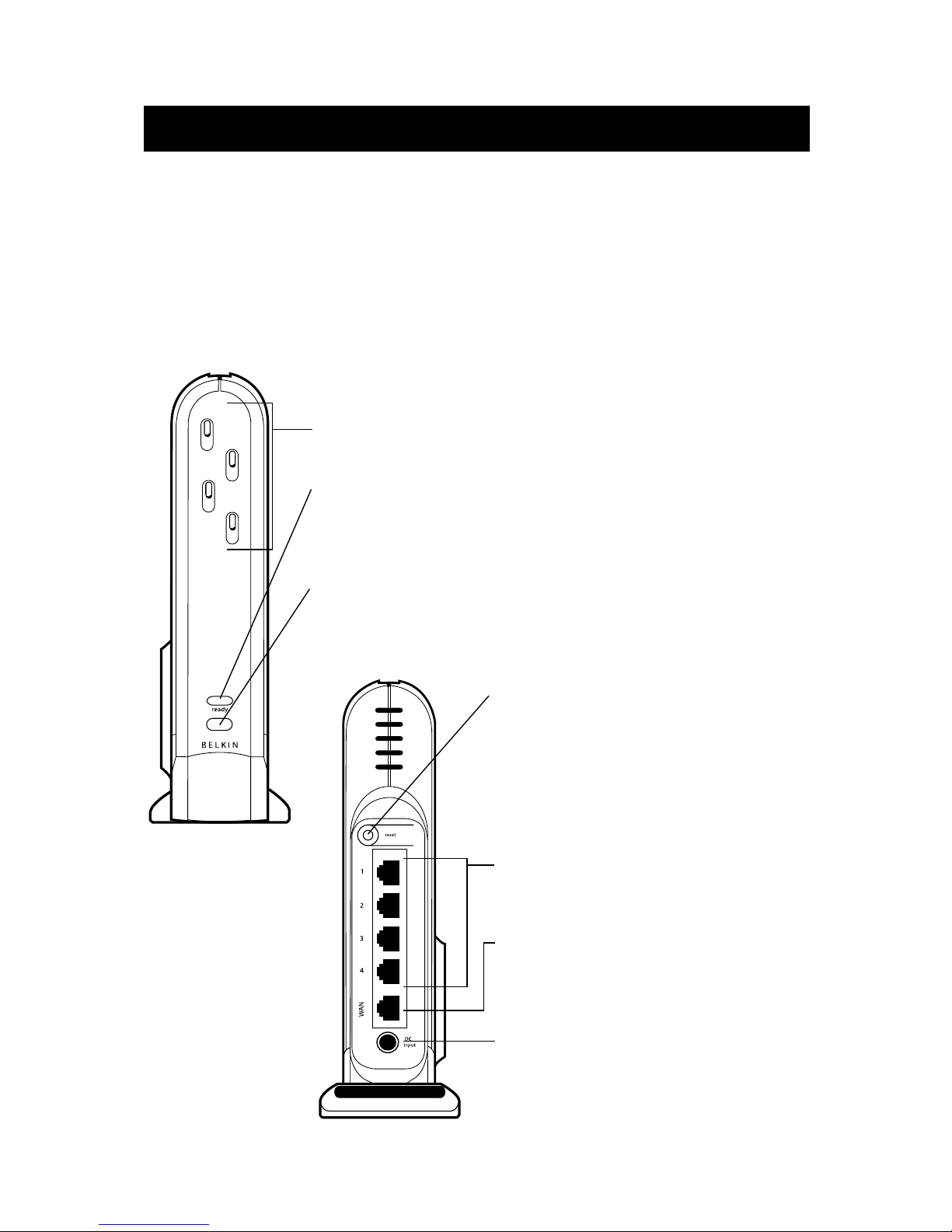

Description du produit

RF5D5230-4

Routeur-passerelle câble/DSL à 4 ports

Voyants d’activité ou d’état

Fournissent des informations concernant le réseau

Voyant d’alimentation

Indique si l’appareil est sous tension ou hors tension

Bouton de RÉINITIALISATION

Met le routeur sous tension ou hors

tension et rétablit les paramètres par

défaut.

Face avant

Face arrière

Voyant d’état – liaison WAN

Fournit des informations concernant la connexion du

modem câble ou DSL

Ports LAN (réseau local)

Branchez vos ordinateurs dans ces ports

Port WAN (réseau longue distance)

Branchez votre modem câble ou DSL

dans ce port

Prise de courant continu

Branchez le bloc d’alimentation fourni

dans cette prise

Description du produit

Face avant

Indicateur d’alimentation – Lorsqu’il est allumé, indique que l’unité est sous

tension

Voyant d’état WAN

• VERT – Indique que la connexion avec le modem câble ou DSL est active.

S’il est éteint, la connexion n’est pas établie.

• VERT CLIGNOTANT – Lorsque le voyant d’état de couleur verte clignote,

cela signifie que les données circulent entre le routeur et le modem câble

ou DSL.

Voyants d’activité ou d’état des ports

• AMBRE – Si le voyant allumé est de couleur ambre, cela signifie qu’il y a

une liaison de 100 Mbit/s (100Base-TX) entre le routeur et l’ordinateur

branché dans ce port.

• VERT – Si le voyant allumé est de couleur verte, cela signifie qu’il y a une

liaison de 10 Mbit/s (10Base-TX) entre le routeur et l’ordinateur branché

dans ce port.

• CLIGNOTANT – Lorsque le voyant d’état (vert ou ambre) clignote, cela

signifie que les données circulent entre le routeur et l’ordinateur branché

dans ce port.

Face arrière

Prise de courant – Branchez le bloc d’alimentation c.c. dans cette prise

Port WAN – Branchez le câble réseau du modem câble ou DSL dans le port

WAN

Ports LAN – Numérotés de 1 à 4. Branchez le câble réseau de vos ordinateurs

dans ces ports. Remarque : Il n’est pas nécessaire de les brancher de façon

séquentielle. Par exemple, dans une configuration à deux ordinateurs, vous

pouvez brancher un ordinateur dans le port 4 et l’autre, dans le port 1.

Bouton de réinitialisation – Si le routeur cesse de fonctionner correctement,

vous pouvez l’éteindre et le rallumer pour rétablir les paramètres par défaut.

Appuyez sur le bouton de réinitialisation et maintenez-le enfoncé pendant 2

secondes. Le voyant d’alimentation commencera à clignoter, comme les

voyants des ports. Lorsqu’ils cessent de clignoter, cela signifie que le routeur a

été réinitialisé.

Anneau d’amarrage Belkin

Belkin a conçu le routeur de façon qu’il soit possible de le relier à d’autres

composants réseau Belkin au moyen d’un anneau d’amarrage spécial situé sur

le côté du module. Cet anneau s’ajustera dans l’anneau correspondant d’un

autre produit pour réseau Belkin, comme un commutateur à 5 ou 8 ports.

Placez simplement les modules côte à côte et poussez-les l’un contre l’autre.

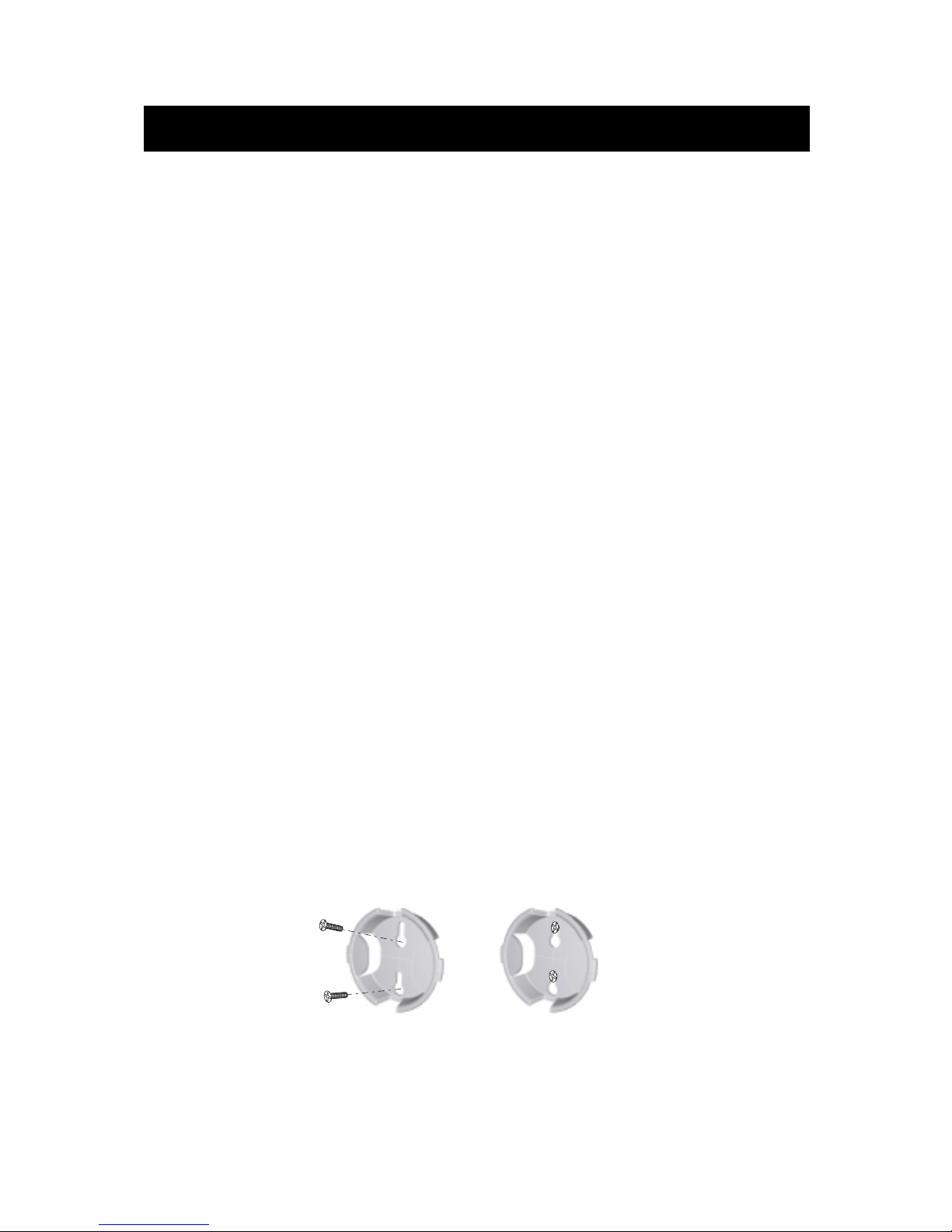

Montage mural du routeur-passerelle Belkin

Belkin fabrique un adaptateur qui vous permet d’installer l’unité au mur. Vous

pouvez vous le procurer directement à partir de son site Web (belkin.com).

Pour le montage mural, suivez les étapes ci-dessous.

1. Utilisez la plaque de montage comme gabarit et marquez l’emplacement

des vis à l’aide d’un crayon.

2. Percez des trous dans le mur et insérez des douilles (non fournies).

3. Insérez les vis dans les douilles et vissez-les assez profondément en vous

assurant de laisser assez de jeu pour pouvoir glisser la plaque de montage

en place et l’accrocher.

4. Enclenchez la plaque de montage mural dans l’anneau d’amarrage du

routeur.

5. Alignez les trous de la plaque de montage avec les têtes des vis et poussez

la plaque sur les vis. Faites glisser le routeur et la plaque de montage sur

les têtes des vis dans un mouvement vers le bas pour les fixer au mur.

Options d’amarrage Belkin

Étape 1 : Obtenez des informations concernant votre fournisseur de service

Internet (FSI) et votre réseau.

Étape 2 : Branchez vos ordinateurs dans le routeur-passerelle câble/DSL à 4

ports Belkin (le Routeur).

Étape 3 : Configurez vos ordinateurs en réseau.

Étape 4 : Configurez le routeur.

ÉTAPE 1 : Obtenez des informations concernant votre fournisseur de service

Internet (FSI) et votre réseau.

Configurer votre routeur est une opération simple, même si vos connaissances

en réseau sont limitées. Ce guide vous expliquera étape par étape ce que vous

devez faire pour pouvoir partager votre connexion Internet. Il y a quelques

informations que vous devrez obtenir concernant votre fournisseur de câble

ou de ligne DSL ainsi que votre réseau. La plupart du temps, vous pouvez

obtenir ces informations en ligne directement de votre fournisseur. Il se

pourrait aussi que vous ayez à communiquer avec lui.

Répondez aux questions suivantes soit en vous adressant au Soutien technique

en ligne de votre FSI, soit en appelant son service d’assistance téléphonique.

On a inclus une feuille de travail dans ce guide où vous pourrez consigner

ces informations pour référence future.

Mon adresse IP est-elle statique ou dynamique ?

Votre adresse IP est soit statique, soit dynamique. Vous devrez déterminer si

votre fournisseur vous attribue une nouvelle adresse IP chaque fois que vous

vous connectez (adresse dynamique) ou s’il vous attribue une adresse IP qui

ne change jamais (adresse statique). Pour de plus amples renseignements

concernant les adresses IP, reportez-vous au glossaire à la fin de ce guide.

Partagez votre connexion Internet en quatre tapes faciles

Mon fournisseur de service Internet utilise-t-il le protocole PPPoE ?

La réponse ne peut être que oui ou non. Si vous avez un modem DSL, il se

pourrait que votre fournisseur utilise le protocole PPPoE (Protocole point à

point sur Ethernet) comme langage de communication entre votre modem et

son réseau. Ce protocole est une façon sûre de connecter votre réseau à

Internet. Comme votre routeur prend en charge le protocole PPPoE, tout ce

que vous avez à faire est de le configurer en conséquence. Nous y

reviendrons plus loin dans ce guide. Pour de plus amples renseignements

concernant le protocole PPPoE, reportez-vous au glossaire à la fin de ce

guide.

Ma connexion est-elle liée à une adresse MAC ?

La réponse ne peut être que oui ou non. Tous les adaptateurs ou cartes réseau

ont un numéro de série unique appelé « adresse MAC ».Votre fournisseur de

service peut « voir » l’adresse MAC de votre adaptateur de réseau sur Internet.

Dans certains cas, il pourra enregistrer cette adresse et ne laisser que votre

adaptateur se connecter à Internet. Il y a plusieurs raisons à cela, la première

en étant une de sécurité. Cette adresse permet aussi à votre fournisseur de

savoir combien d’ordinateurs sont connectés à votre modem.Vous devrez

également savoir s’il exige toujours la même carte réseau pour connecter le

modem. Au cas où votre fournisseur lierait effectivement votre adresse MAC,

votre routeur est doté d’une fonction qui copiera l’adresse MAC de votre

carte. Nous y reviendrons plus loin dans la procédure de configuration. Pour

de plus amples renseignements concernant les adresses MAC, reportez-vous

au glossaire à la fin de ce guide.

Est-ce qu’un nom d’hôte est attribué à ma connexion ?

La réponse ne peut être que oui ou non. Vous devrez savoir si votre

fournisseur vous attribue un nom d’hôte nécessaire pour établir la connexion.

Dans l’affirmative, vous devrez connaître ce nom. Si votre fournisseur a

attribué un nom d’hôte à votre ordinateur, la section suivante vous indiquera

comment obtenir ce nom.

Étape 1

Feuille de configuration

Mon adresse IP est : Statique Dynamique

Si votre adresse IP est statique, vous avez besoin des informations suivantes :

Adresse IP statique :

Attribuée par votre fournisseur

Masque de sous-réseau :

Attribué par votre fournisseur

Passerelle :

Attribuée par votre fournisseur

Mon fournisseur lie ma Oui Non

connexion à une adresse MAC

Mon fournisseur m’a Oui Non

attribué un nom d’hôte

Oui. Mon nom d’hôte est le suivant :

Mon fournisseur utilise

le protocole PPPoE Oui Non

Si votre fournisseur utilise le protocole PPPoE, vous avez besoin des informations suivantes :

Nom d’utilisateur :

Attribué par votre fournisseur

Mot de passe :

Attribué par votre fournisseur

Nom du service :

Attribué par votre fournisseur

Questo manuale è adatto per i seguenti modelli

Altri manuali Belkin Router di rete

Belkin

Belkin F9K1104 Manuale utente

Belkin

Belkin F6D4630-4v2 Manuale utente

Belkin

Belkin F5D7230-4 Manuale di istruzioni

Belkin

Belkin AC1000 DB Manuale utente

Belkin

Belkin Wireless Gplus Notebook Card Manuale utente

Belkin

Belkin SURF N300 Manuale utente

Belkin

Belkin F5D6230-3 Manuale utente

Belkin

Belkin F5D52314 - Cable/DSL Gateway Router Manuale utente

Belkin

Belkin F5D7230au4P Manuale utente

Belkin

Belkin F5D8633-4A Manuale utente

Belkin

Belkin Basic Manuale utente

Belkin

Belkin F5D8636-4 v2 Manuale utente

Belkin

Belkin PARTAGE DE DOSSIER AVEC UN ROUTEUR Istruzioni per il montaggio

Belkin

Belkin F9K1105V2 Manuale utente

Belkin

Belkin F7D1301 V1 Manuale utente

Belkin

Belkin F5D7234-4 v3 Manuale utente

Belkin

Belkin F5D7234-4 Manuale utente

Belkin

Belkin G Plus F5D7231-4 Manuale utente

Belkin

Belkin F7D3301 Manuale utente

Belkin

Belkin Wireless G Router Manuale utente

Belkin

Belkin F5D9230-4V4 Manuale utente

Belkin

Belkin F9K1001V3 Manuale utente

Belkin

Belkin N Wireless Manuale utente

Belkin

Belkin F5D7233 - Wireless G Travel Router Manuale utente

Manuali Router di rete popolari di altre marche

Allnet

Allnet ALL0333AU Manuale utente

HomeSeer

HomeSeer HT-SEL Manuale utente

Sercomm

Sercomm Genesis OC3505D Manuale utente

Billion

Billion BIPAC 5102 Series Manuale utente

TP-Link

TP-Link TD-8817 Manuale utente

Motorola

Motorola MR1900 Manuale utente

Digi

Digi IX14 Manuale utente

Cisco

Cisco NCS 540 Manuale

XAVi

XAVi X8821e Manuale utente

BEC

BEC 6200WZL Manuale utente

MikroTik

MikroTik hAP ac3 Series Manuale utente

Korenix

Korenix JetNet 5428G Series Manuale utente

NETGEAR

NETGEAR FS526T - Switch Manuale utente

Korenix

Korenix JetNet 5710G Series Manuale utente

Automated Logic

Automated Logic ZN551 Manuale del proprietario

Cisco

Cisco ASR 1000 Series Manuale dell'operatore

EnGenius

EnGenius ESR-9710 Manuale utente

Cisco

Cisco 805 Series Istruzioni operative e di sicurezza
